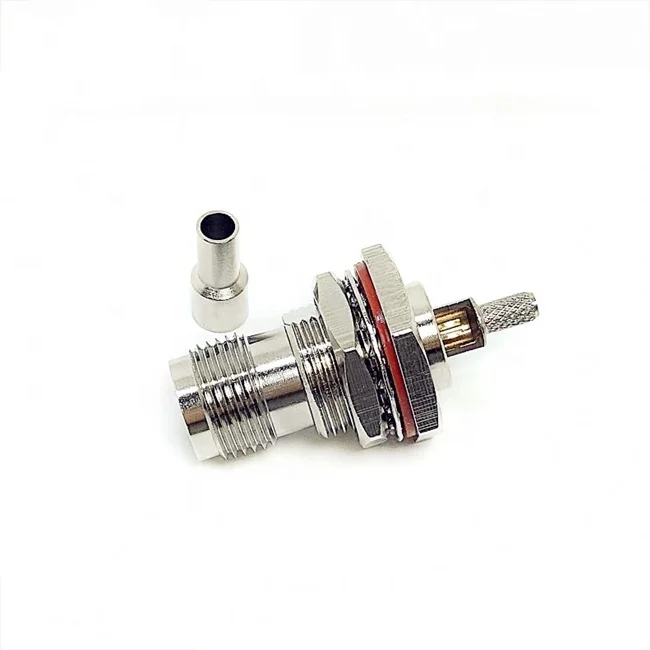

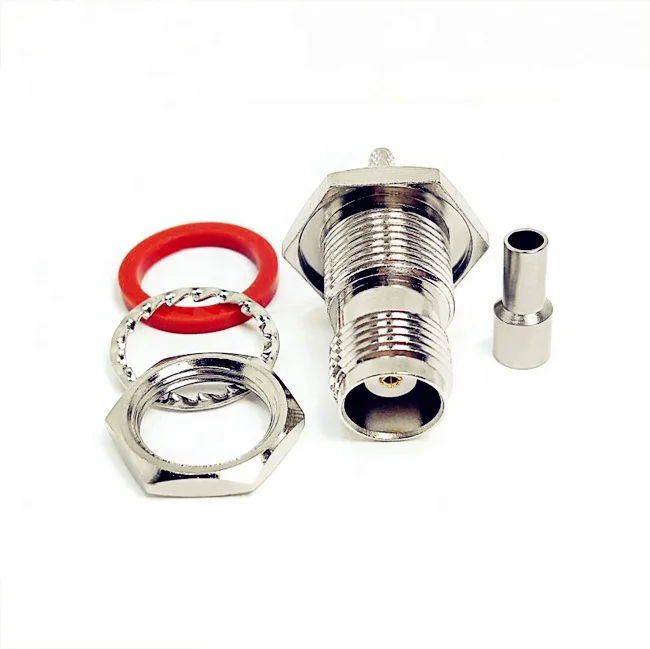

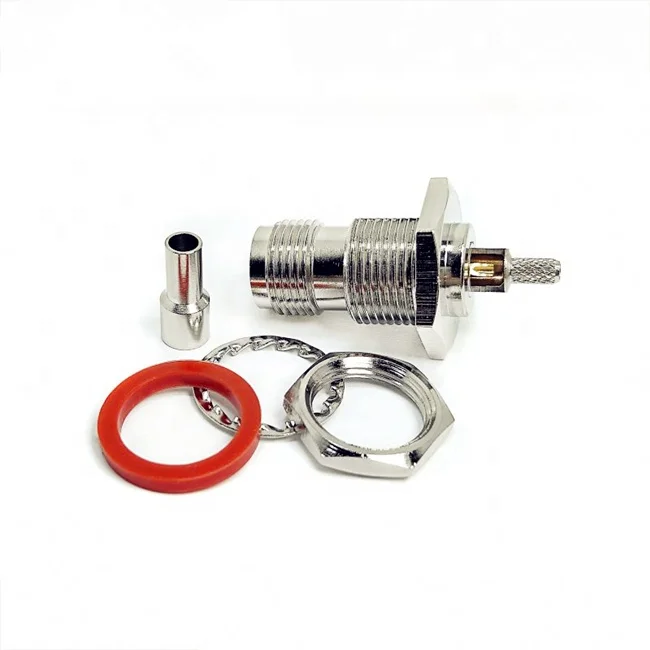

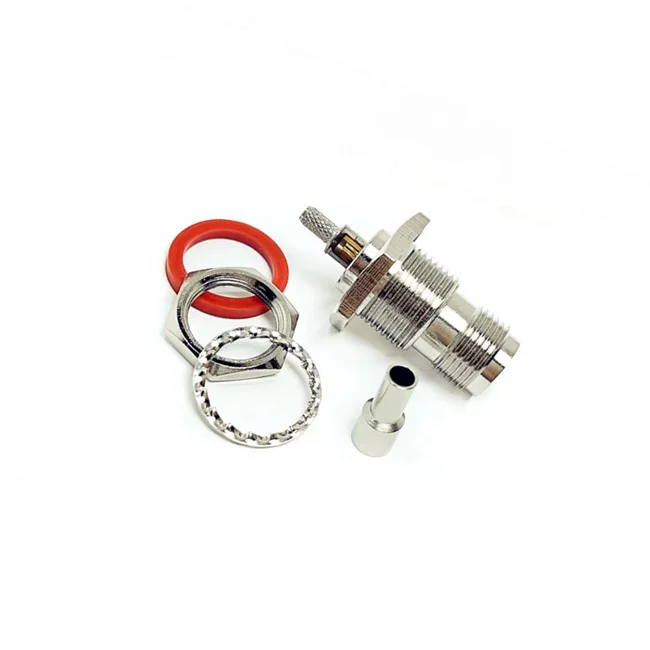

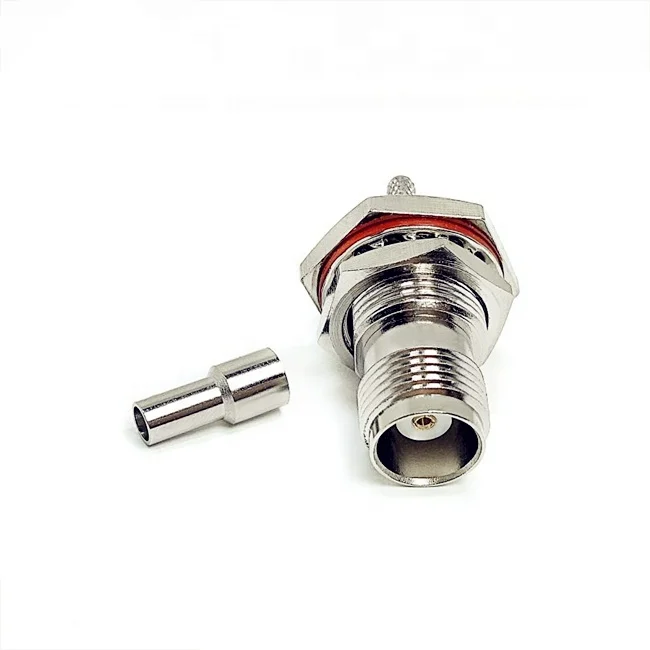

Прямой обжимной тип RF коаксиальный переборка TNC женский RF разъем
Обзор
Радиочастотный коаксиальный адаптер обладает высокой надежностью, сильной вибрацией, механическими и электрическими характеристиками отличной производительности. Он широко используется в вибрациях и окружающей среде в условиях радиооборудования и инструмента, наземной системы запуска, и может присоединяться ко всем видам коаксиальных кабелей.
Электрические характеристики
Название
ТНК RF разъем
Импеданс
50Ω/75Ω
Частотный диапазон
0 ~ 14 ГГц
Рабочее напряжение
2700V max
Выдерживаемое Напряжение
4000V rms
КСВН
Прямые волосы
Справа угол
≤ 1,2
≤ 1,3
Контактное сопротивление
-Центральный контакт
Наружный контакт
≤ 5mΩ
≤ 5mΩ
Сопротивление изоляции
≥ 10000MΩ
Диапазон рабочих температур
-55 °C ~ + 155 °C
Срок службы (вязки)
> 500
Строительство
Деталь части
Материал
Покрытие
Корпус
Корпус из латуни
Никелированный
Центральный проводник
Латунь или фосфористая бронза
Золото или серебро покрытием
Обжимной люкс
Медный сплав
Никелированный
Уплотнительное кольцо
6146 силастик
Изолятор
PTFE
Обратите внимание: Мы можем предоставить другие материалы и спецификации покрытия в соответствии с требованиями заказчика мужской TNCТип штепсельной вилки RF разъем
