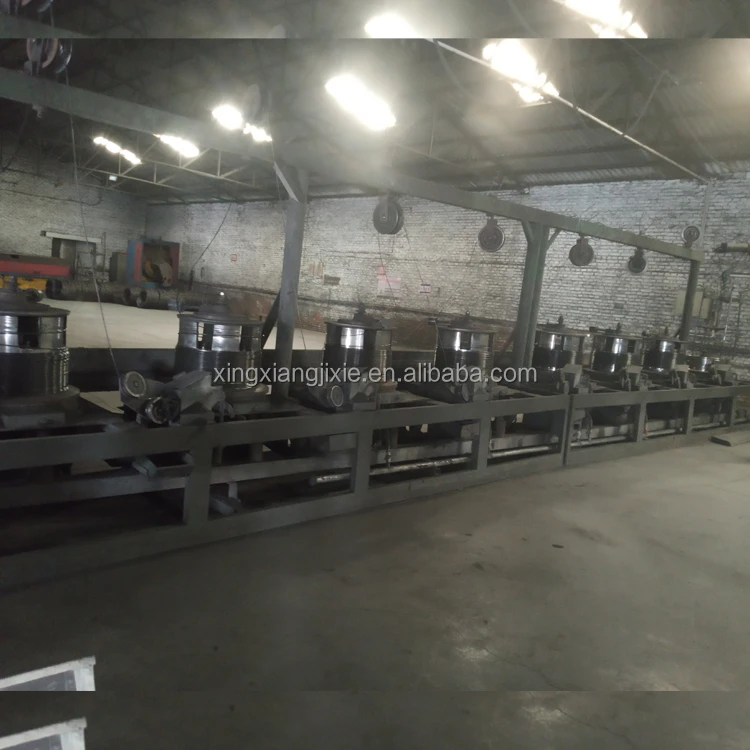

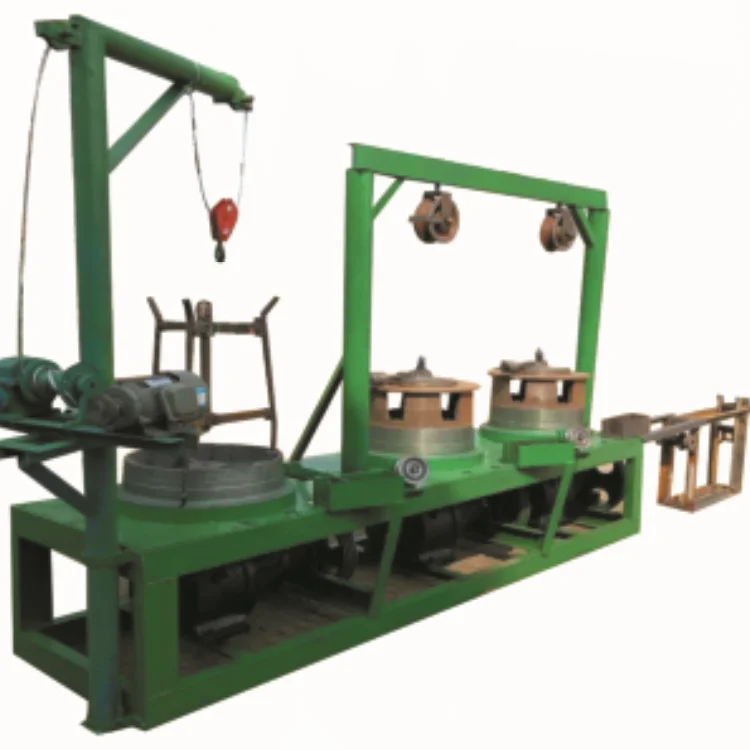

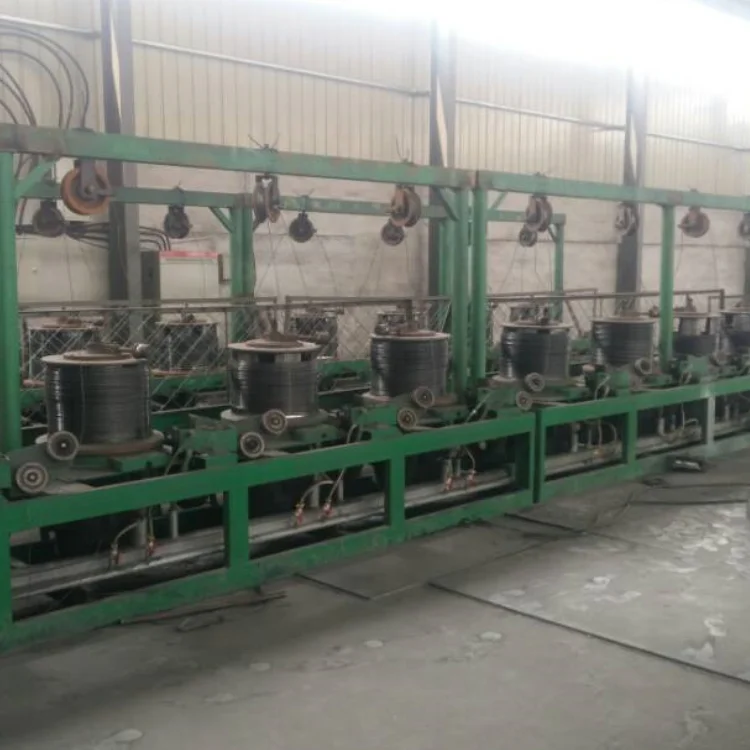

Высокоскоростной станок для волочения шкива

Хэбэй высокоскоростной шкив типа волочения проволоки машины (дешевле) Прямая продажа с фабрики

Технические параметры машины для волочения проволоки сухого типа

Конструктивные особенности:Простая и практичная структура, более конкурентоспособная цена и подходит для низкоуглеродистой

I. Составлять производственной линии

Оплатите & rarr; Шкив типа волочильная машина & rarr; Горизонтальный взлет

II. Инструкция для машины для волочения проволоки

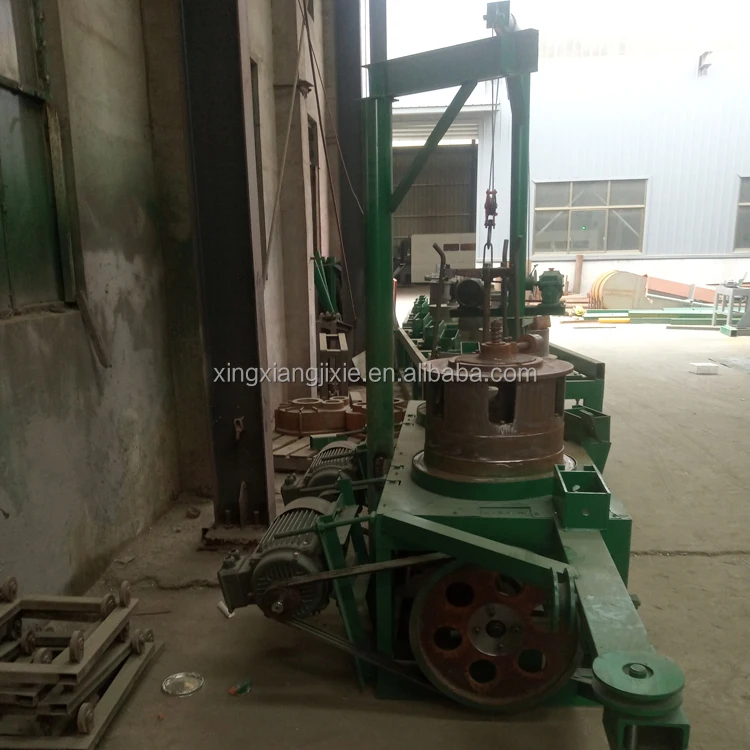

1. Система привода

Способ передачи для машины для волочения проволоки: двигатель с переменной частотой + узкий v-образный ремень + торможитель с поверхностью передачи твердости + узкий v-образный ремень для привода блока.

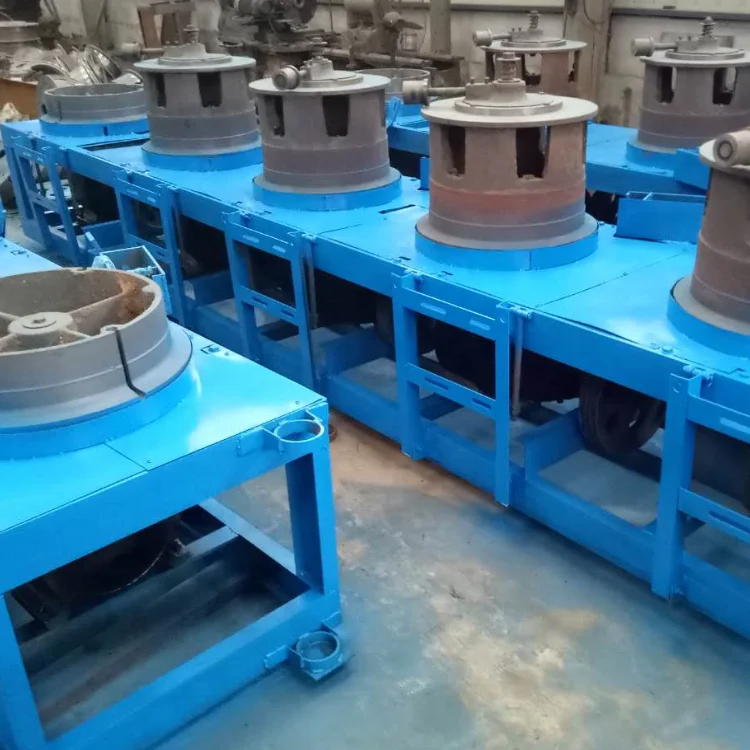

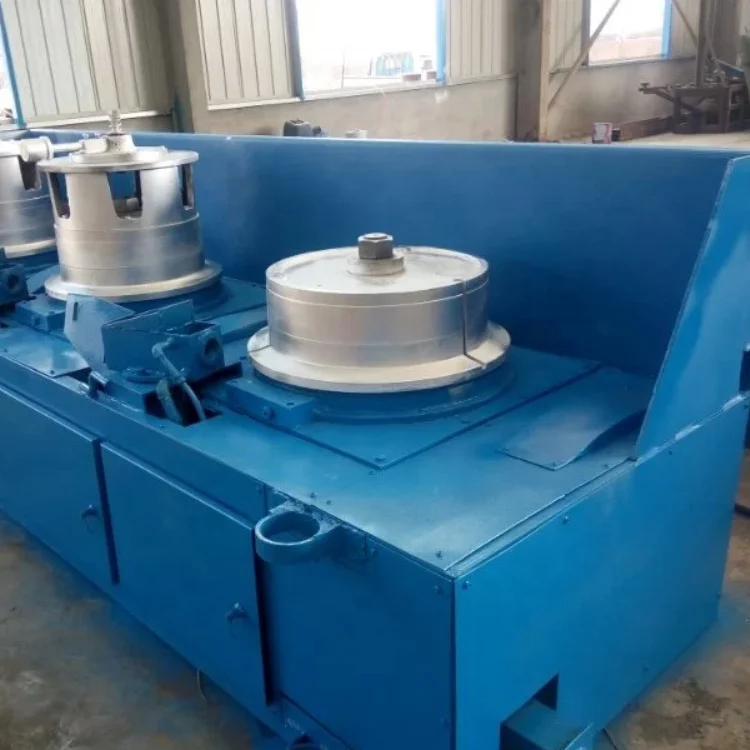

2. Блок

Блок точно основан из литой стали, восстановленная обработка после грубой обработки, Рабочая поверхность блока сварена износостойкой фортепианной проволокой, затем распыляется карбидом вольфрама, затем закончите обработку шлифовальным станком. Жесткость рабочей поверхности блока превышает HRC60. Внутренняя поверхность блока распыляется алюминием.

Блок внутри принимает узкий зазор типа водяного охлаждения в то время как блок снаружи принять концентрат воздушного охлаждения. Все блоки закреплены роликами.

3. Короба пресс-формы

Все это нормальные коробки (мерки должны быть предложены клиентом). Коробка для штамповки охлаждается непосредственно водой.

Ролик тюнинга управляется цилиндром. Коробка может быть отрегулирована до вниз, спереди до сзади, слева направо ловкость и может быть зафиксирована. Винт в верхней части и Гайка для матрицы коробки оба сделаны из оловянной бронзы. Направляющая направляющая головка из твердого сплава фиксируется на входе в коробку.

4. Коробка передач

Главные подшипники для коробки передач с поверхностью твердой шестерни принимают продукты от японского NSK. Все коробки передач заполнены комбинированным маслом VG220 перед отправкой с завода.

5. Защитная крышка

В верхней части каждого блока есть защитная крышка, которая должна быть закрыта перед запуском оборудования. Если крышка открыта, оборудование может работать только медленной скоростью. Защитный чехол покрыл полную переднюю часть рабочей стороны и имеет лампу дневного света внутри для освещения использования. Защитная крышка контролируется пружиной.

6. Смазочные материалы

Электрический приводной смазочный насос фиксируется, который может автоматически заполнять масло в главный вал подшипника блока.

7. Подтягивание

Устройство для подтягивания мотора принимает привод для преобразования частоты, чтобы не занимать парковку. Есть два ряда направляющих на нижней части опорной рамы, чтобы легко заменить раму. (Размер опорной рамы предоставляется пользователем).

Обратите внимание: Мы можем производить в соответствии с требованиями клиентов.
