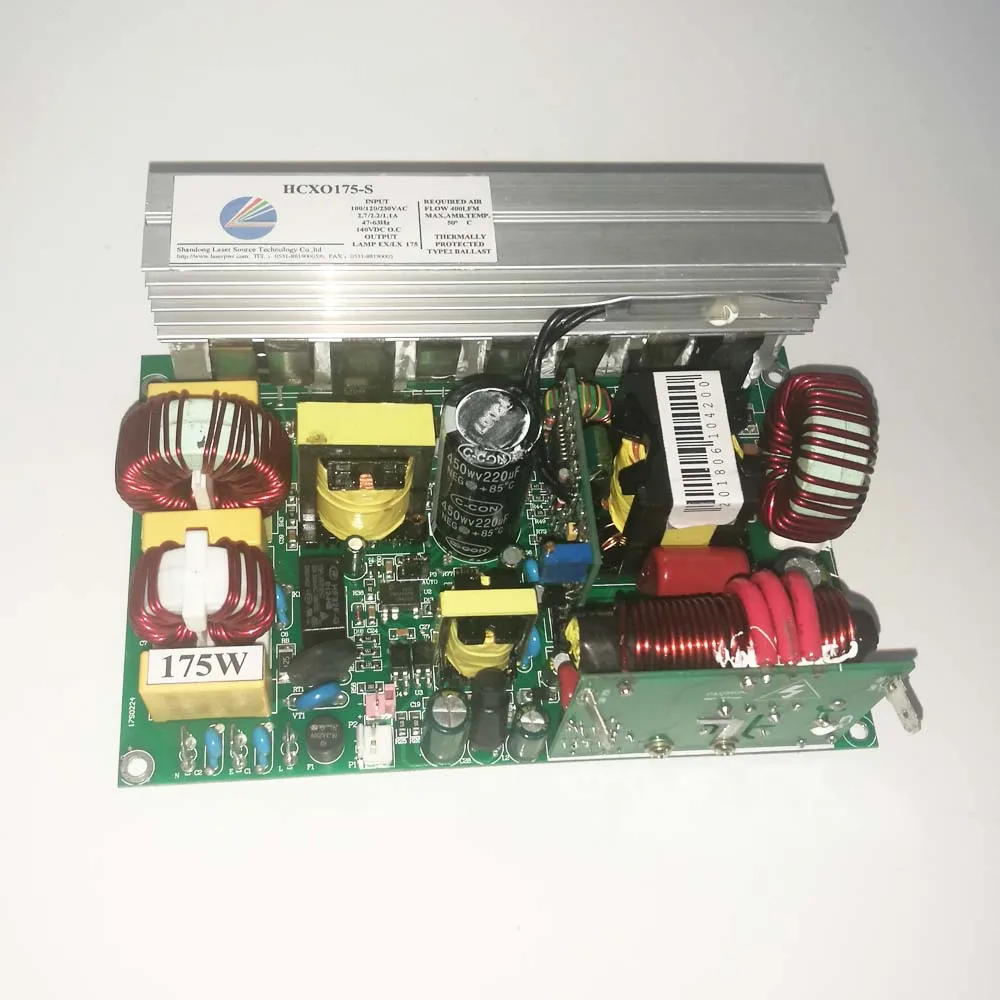

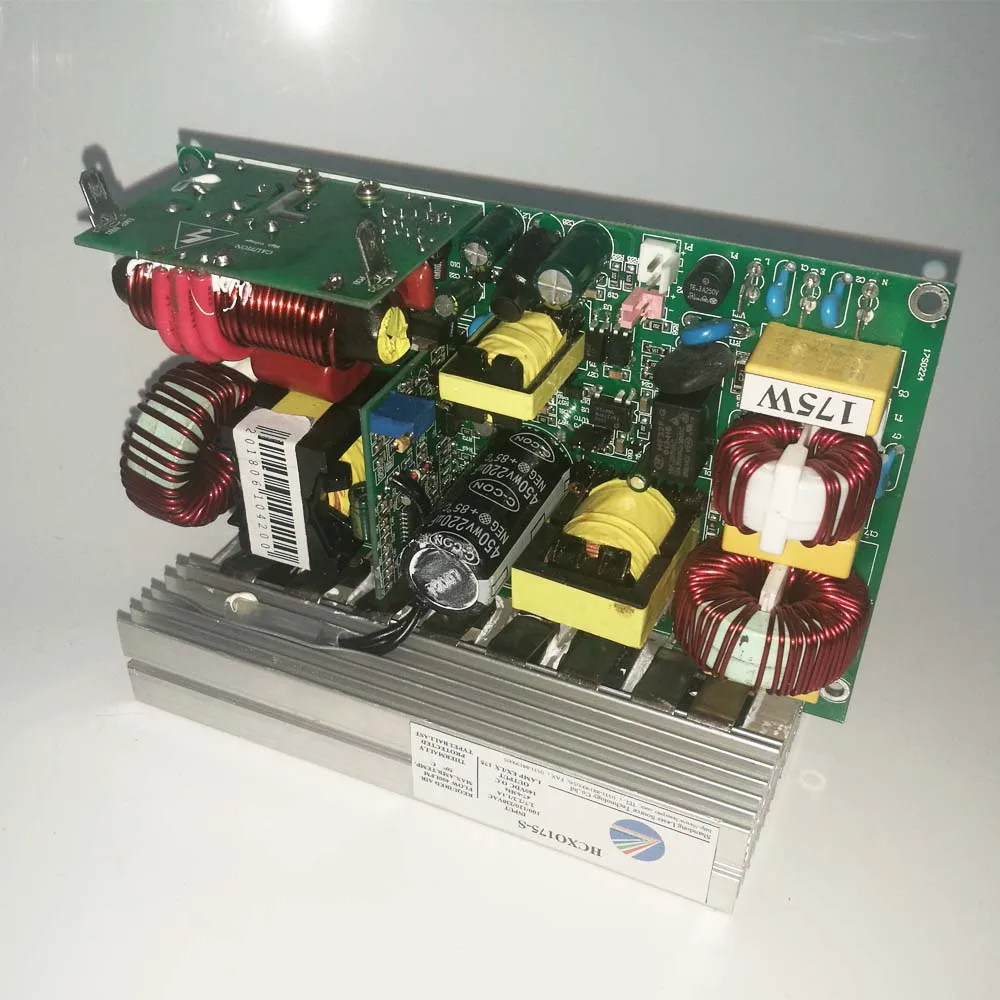

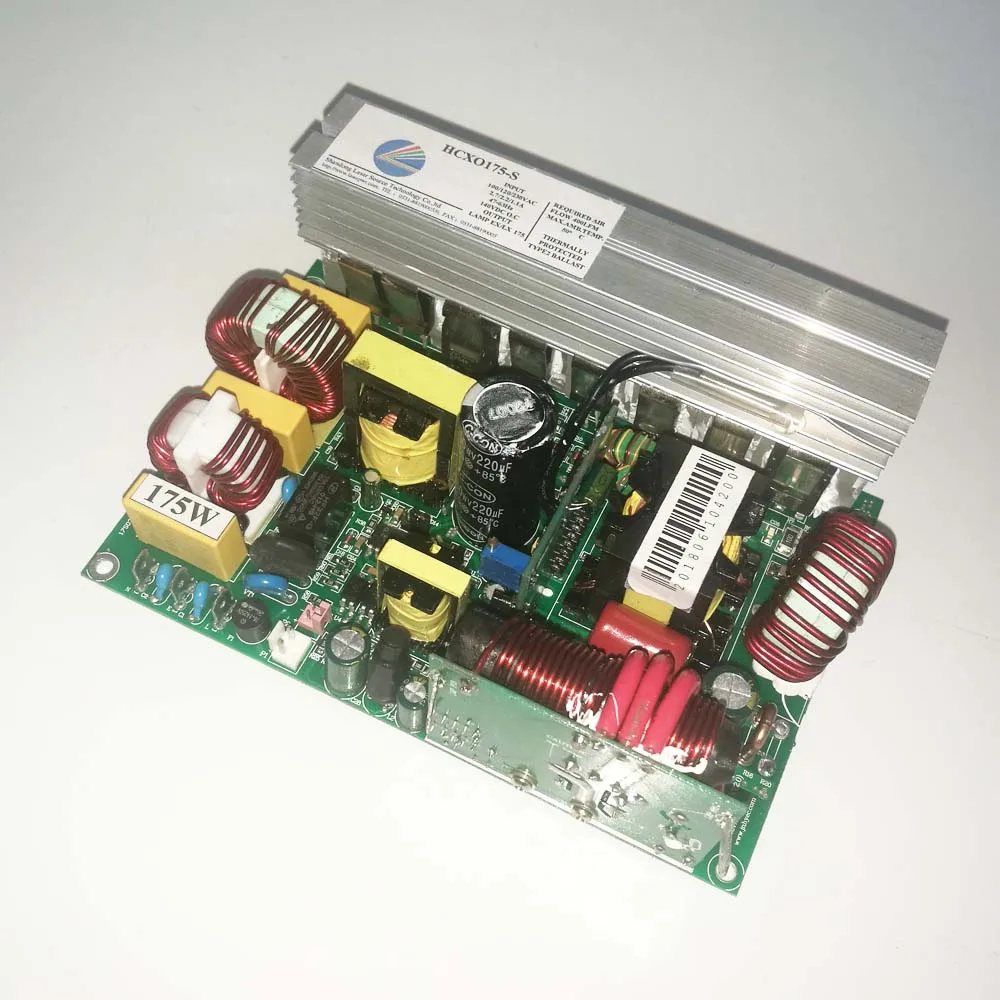

STORZ xenon nova 175w источник питания

HCXO300-S ксеноновый источник питания внешний интерфейс

1.Установка смотрите картинку с размерами):

Внешний интерфейс Разрешение:

1), L, N, E Подключите вход переменного тока L, N, Заземление соответственно.

2), P1 является выходным терминалом Aux, выход 12V1A, положительный и отрицательный terminalsas P1.

3), P2 является терминалом дистанционного управления, внешний переключатель может управлять питанием вверх/вниз.

4), P3is Удаленный/автоматический переключатель терминала, изменить положение перемычки может быть реализован, как P1.

5), лампа +, лампа-это выходной терминал, лампа + Подключите ксеноновую лампу положительный, лампа-Подключите ксеноновую лампу отрицательный.

Меры предосторожности

1. Обратите внимание на выход анода и катода-перед подключением к ксеноновой лампе, пожалуйста, подтвердите, что ксеноновая лампа и источник питания ксеноновой лампы соответствуют аноду и катоду, обратный запрещено, во избежание повреждения ксеноновой лампы.

2, когда ксеноновая лампа выключается, пожалуйста, подождите три минуты, чтобы перезапустить, чтобы защитить электроды лампы и продлить срок службы ксеноновой лампы.

3. Вентиляция вокруг источника питания ксеноновой лампы должна обеспечить плавный поток вентиляционного вентилятора при неблокировке.

4. Если блок питания ксеноновой лампы помещен в другой больший корпус, мы должны убедиться, что корпус конвекции воздуха, чтобы играть охлаждающий эффект, в противном случае легко привести к перегреву шасси.

5, интерфейс дистанционного управления питанием и меры изоляции выходной цепи были приняты, не нужно учитывать, чтобы изолировать проблемы при проводке.

Предупреждение

Выходной терминал с высоким напряжением, пожалуйста, не измеряйте выходное напряжение напрямую!
