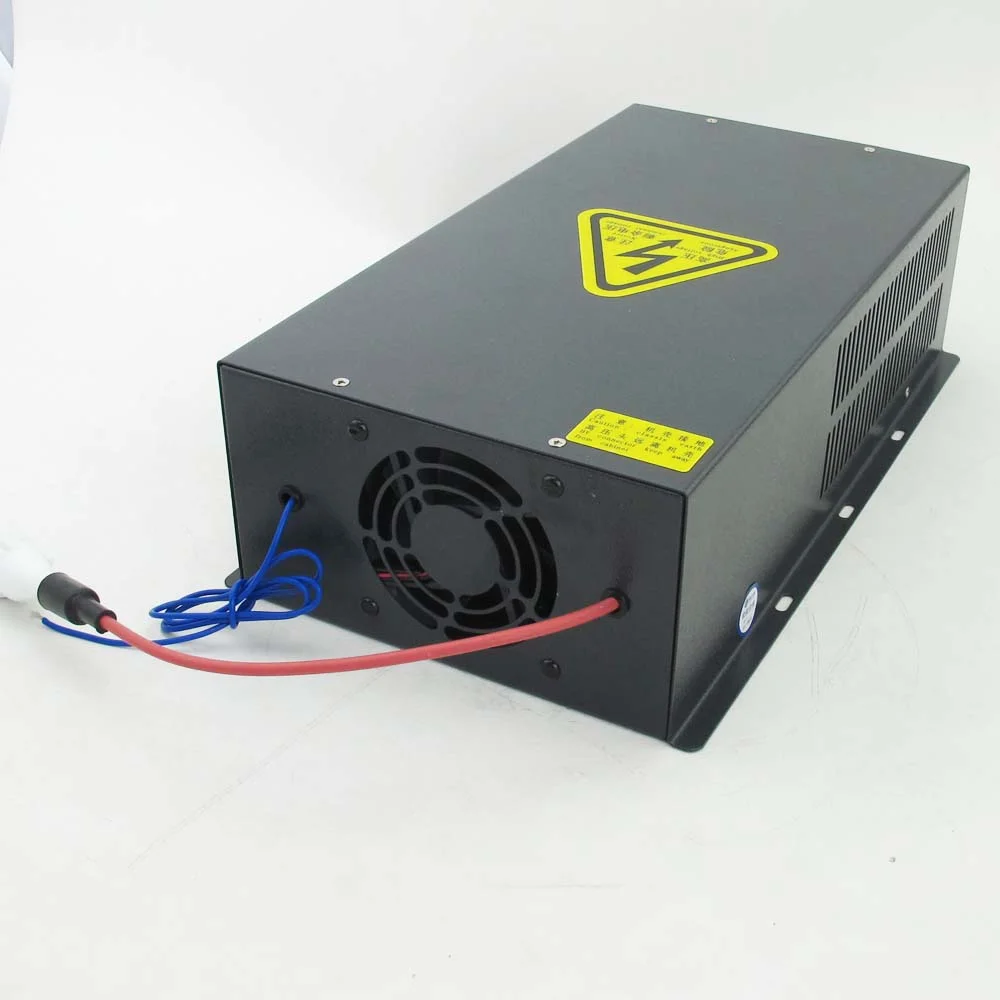

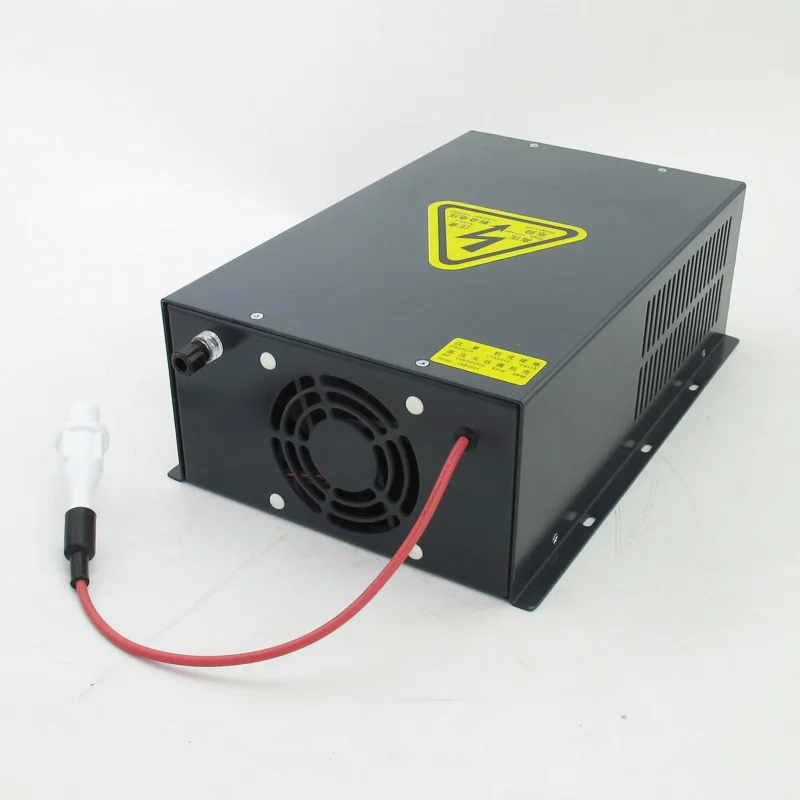

W200 лазерные запасные части 180-200 Вт Лазерный источник питания

Модель: HY-W200Лазерный источник питания для лазерных трубок 180 Вт-200 Вт для лазерной резки.

Упаковочный лист:

<1>HY-W200 источник питания * 1 шт.;

200 Вт co2 источник питания HY-W200

1. Очень широкий диапазон входного напряжения: AC110-AC220V

2. Ток имеет высокую стабильность: когда входное напряжение нестабильно, скорость изменения тока менее 1%.

3. Хорошая совместимость на уровне систем: это может быть применима к 180 Вт-200 Вт EFR/RECI/YONGLI, weegaint/SP ect самых лучших брендов, включая co2 лазерные трубки для производства различных фабрик.

4. Этот источник питания имеет кнопку "тест", которая может проверить выходной лазер вручную.

5. Лазерный источник питания имеет высокую выходную мощность, хорошую стабильность; Это может продлить срок службы лазерной трубки

6. HY-W200 Применение: 180 Вт-200 Вт co2 лазерная трубка резак и гравер для резки и поглощения неметаллических материалов как скульптуры и резки акрила, ткани, двойной цвет листа, резины и т. Д.

HY-W200 Спецификация лазерного источника питания co2

Входной сигнал	Входное напряжение	AC110V-AC220V
	Частота переменного тока	50 Гц/60 Гц
	Максимальная входная мощность	1000w
	Максимальный выходной ток	8A
Выход	Максимальное выходное напряжение	DC 45KV
	Максимальный выходной ток	Постоянный ток 35ма (может регулироваться выше, если вам это нужно)
Эффективность	≥ 90 процентов (при полной нагрузке)
Между отказом (MTBF)	≥ 10000 час
Скорость отклика	≤ 1 мс (от сигнала переключателя отдается выходному току до 90% от установочного тока)
Выдерживаемое Напряжение	Вход-выход, вход-оболочка: AC1500V 10MA 60S; Выход Отрицательный соединен с оболочкой машины.
Окружающая среда	Рабочая температура:-10 ~ 40 °C), относительная влажность (RH)≤ 90 процентов
Начин охлаждения	Воздушное охлаждение (FAC)
Измерение	L×W×H = 363*251*112 (мм)
Цвет	Черный

1. HY-W200 источник питания и СО2 схема подключения лазерной трубки

Высоковольтный терминал (HV +) HY-W200 источника питания должен быть подключен к положительному полюсу лазерного устройства CO2. Цепь тока источника питания должна быть подключена к отрицательному полюсу (терминалу лазерного выхода) лазерного устройства, через Амперметр или непосредственно.

Определение терминала следующим образом:

TH	Входной сигнал	Контроль лазера: th≥ 3V, излучающий лазер; tl≤ 0,3 V, без лазера.
TL	Входной сигнал	Контроль лазера: th≥ 3V, излучающий лазер; tl≤ 0,3 V, без лазера.
WP * 1	Входной сигнал	Контроль лазера: th≥ 3V, излучающий лазер; tl≤ 0,3 V, без лазера.
G	GND	Эта стопа должна быть хорошо соединена с оболочкой лазерной машины И заземление платы управления.
* 2	Входной сигнал	Контроль мощности лазера: аналоговый сигнал 0-5 В И PWM сигнал может контролировать лазерную мощность.
5V	Выходная мощность	Выход 5 В, максимальный выходной ток 20 мА.

Функция интерфейса управления:

TH	TL	WP	В	Выходная мощность лазера
Unconnected	Низкая (≤ 0,3 V)	Низкая (≤ 0,3 V)	0-5 в или ШИМ	Выход лазера Мощность: Pmin ~ Pmax
	Низкая (≤ 0,3 V)		Unconnected	Выход около 40% лазера
	Высокий (≥ 3 В)		Любое значение (ок)	Без лазера
Высокий (≥ 3 В)	Unconnected		0-5 или ШИМ	Выходной лазер, Pmin ~ Pmax
Высокий (≥ 3 В)			Unconnected	Выход около 40% лазера
Низкая (≤ 0,3 V)			Любое значение (ок)	Без лазера
Любое значение (ок)	Любое значение (ок)	Высокий (≥ 3 В)		Без лазера

2. Подключение HY-W200 лазерной панели питания и управления

HY-W200 источник питания ручной метод тестирования

Во-первых, убедитесь, что HY-W200 источник питания и лазерная трубка правильные, отсоедините терминал управления и нажмите кнопку «Тест» на HY-W200 источник питания в течение 5-10 секунд, чтобы проверить, есть ли лазерный выход из лазерной трубки. Этот метод легко определить, нормально ли питание.

Упаковано в одну картонную коробку с толстой губкой для защиты.

Доставка морем, воздухом, экспресс для вас.
