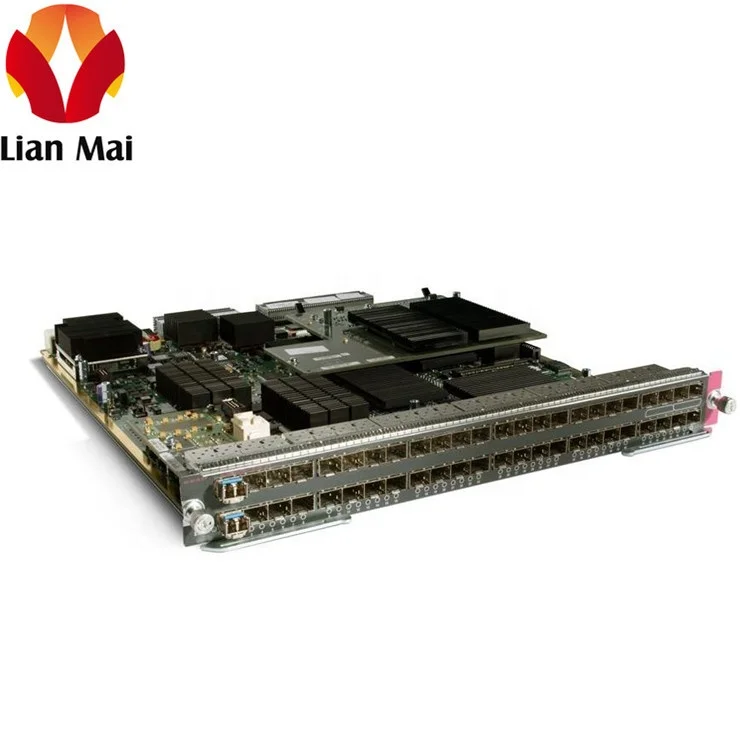

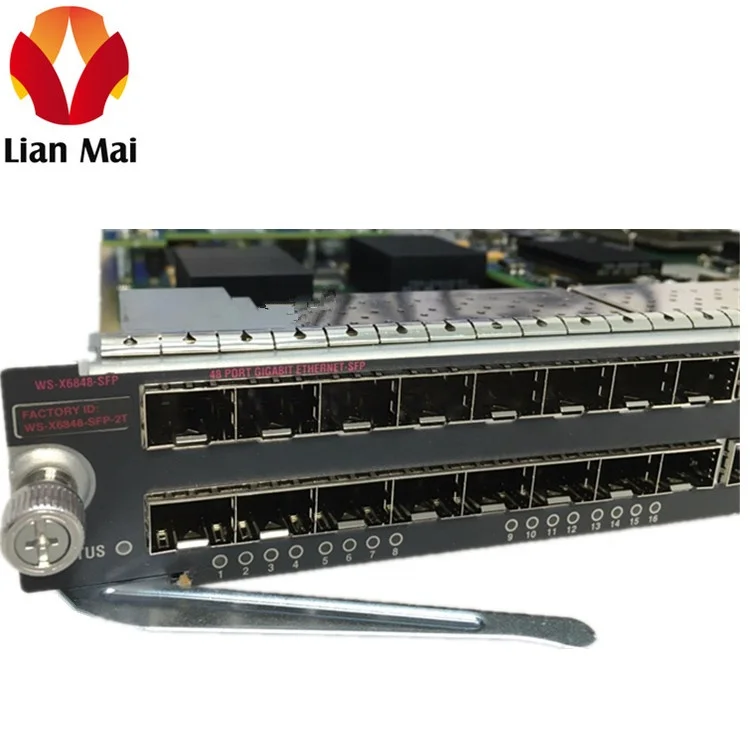

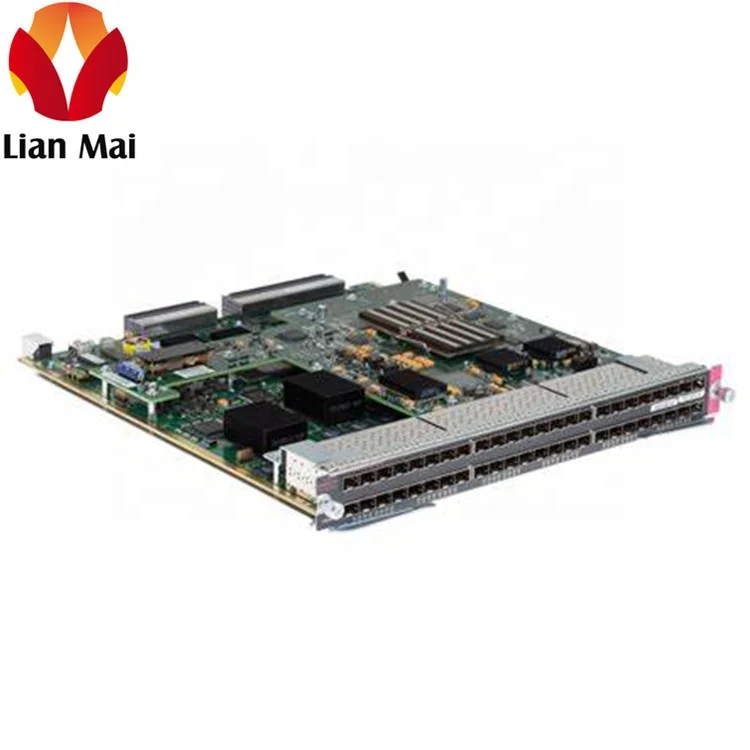

6500 серии 48 порт Gigabit Ethernet модуль WS-X6848-SFP-2T

Характеристики 10 гигабитных модулей Ethernet серии 6800

Стандартными протоколами

IEEE 802.1d, IEEE 802,1 p, IEEE 802.1q, IEEE 802,1, IEEE 802,1 w, IEEE 802.3x, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3ak, IEEE 802.3aq и IEEE 802.3an

Физические характеристики

Занимает один слот в шасси серии 6500 E

Размеры (Длина x Ширина x D): 1,2x14,4x16 в такой стране, как. (3,0x35,6x40,6 см)

Вес упаковки:

WS-X6816-10G-2T & 2TXL, WS-X6816-10T-2T & 2TXL: 13,6 фунтов без компонентов X2; ¼ фунта для каждого X2

Условия окружающей среды

Рабочая температура:

Агентство-сертифицирован для работы: от 32 до 104 °F (от 0 до 40 °C)

Дизайн и тестирование для работы от 32 до 130 °F (от 0 до 55 °C)

Температура хранения: от-40 до 167 °F (от-40 до 75 °C)

Относительная влажность: 10-90 процентов, без конденсации

Рабочая высота:

Агентство-сертифицирован для работы: -500 до 6500 ft (-150 до 2000 м)

Разработан и протестирован для эксплуатации-от 500 до 10000 футов (от-150 до 3000 м)

Соответствие нормативам

6800 серии 10 Gigabit Ethernet меди модуль, при установке в систему, в соответствии со следующими, стандарты безопасности и ЭМС:

Стандарты EMC:

FCC часть 15 (CFR 47) Класс А

ICES-003 класс А

VCCI класс A

EN55022 класс A

EN55024

CISPR24

CISPR 22 класс A

AS/NZS CISPR 22 класс A

ETS 300 386

KN 22 класс A

EN 50082-1

EN61000-3-2

EN61000-3-3

EN61000-6-1

CNS13438 класс A

KN6100 -4 серии

Стандарты безопасности:

UL 60950-1

CAN/CSA C22.2 No. 60950

EN 60950-1

IEC 60950-1

AS/NZS 60950-1

IEC 60825 класс 1

RU 60825 класс 1

21CFR 1040

NEBS критериев уровней

SR-3580 выпуск 3, июнь 2007 года (GR-63-CORE, выпуск 3 и GR-1089-CORE, выпуск 4)

ETSI

ETS 300 019-2-1, хранилище класса 1,1

ETS 300 019-2-2, класс 2,1 и 2,2 транспортировка

ETS 300 019-2-3, класс 3.1E стационарное использование

Для управления сетью

ETHERLIKE-MIB (RFC 1643)

IF-MIB (RFC 1573)

Мост MIB (RFC 1493)

STACK-MIB

VTP-MIB

CDP-MIB

RMON MIB (RFC 1757)

PAGP-MIB

STP-EXTENSIONS-MIB

VLAN-BRIDGE-MIB

VLAN-MEMBERSHIP-MIB

ENTITY-MIB (RFC 2037)

HC-RMON

RFC1213-MIB (MIB-II)

SMON-MIB

Требования к источнику питания

WS-X6816-10G-2T: 488,5 ватт

WS-X6816-10G-2TXL: 503,5 ватт

WS-X6816-10T-2T: 514,96 ватт

WS-X6816-10T-2TXL: 529,96 ватт

Показателей

Состояние: зеленый (рабочий), красный (неисправный) и оранжевый (загрузка модуля)

Ссылка: зеленый (порт с поддержкой и подключен), оранжевый (порт отключен), время от времени (порт с поддержкой и не подключен)
