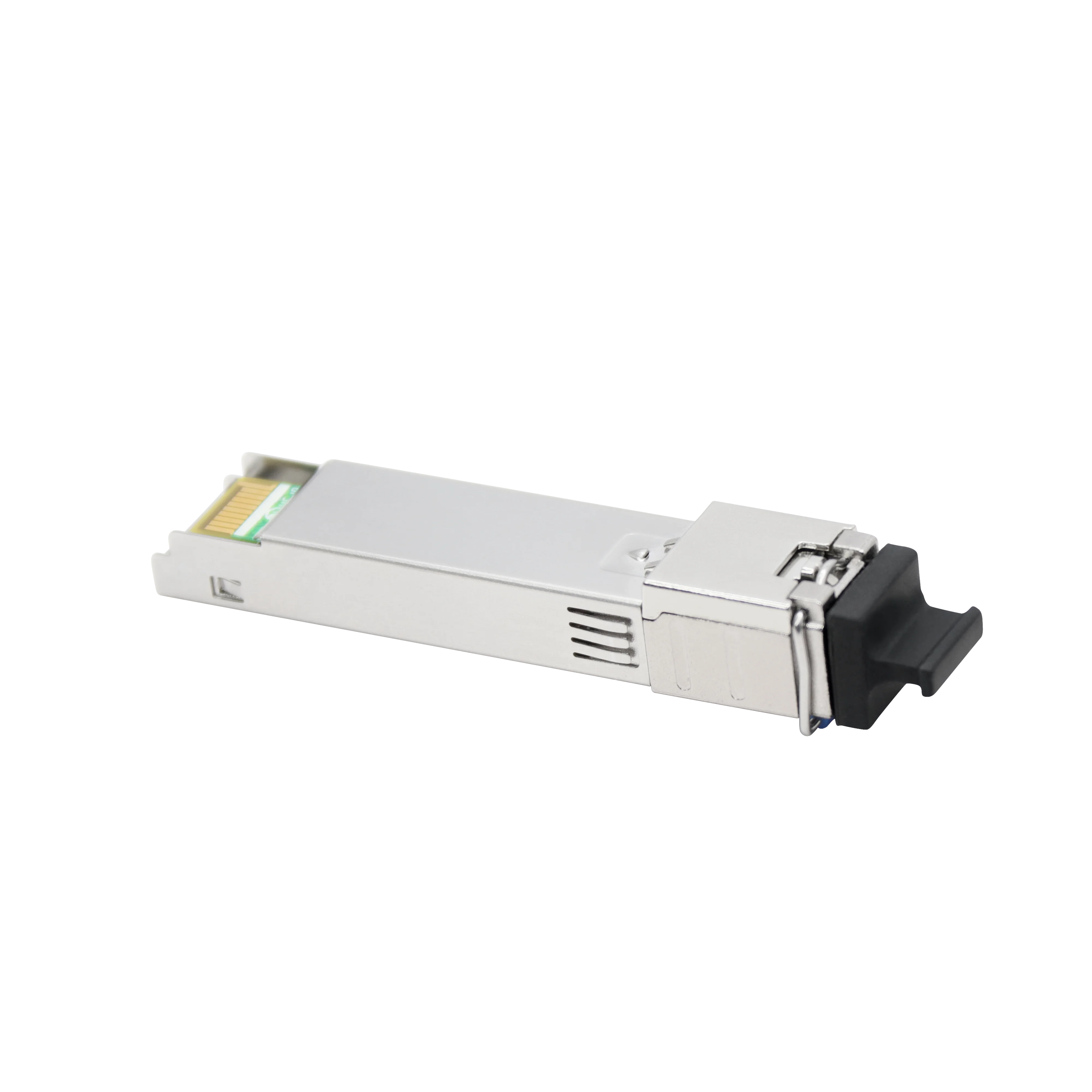

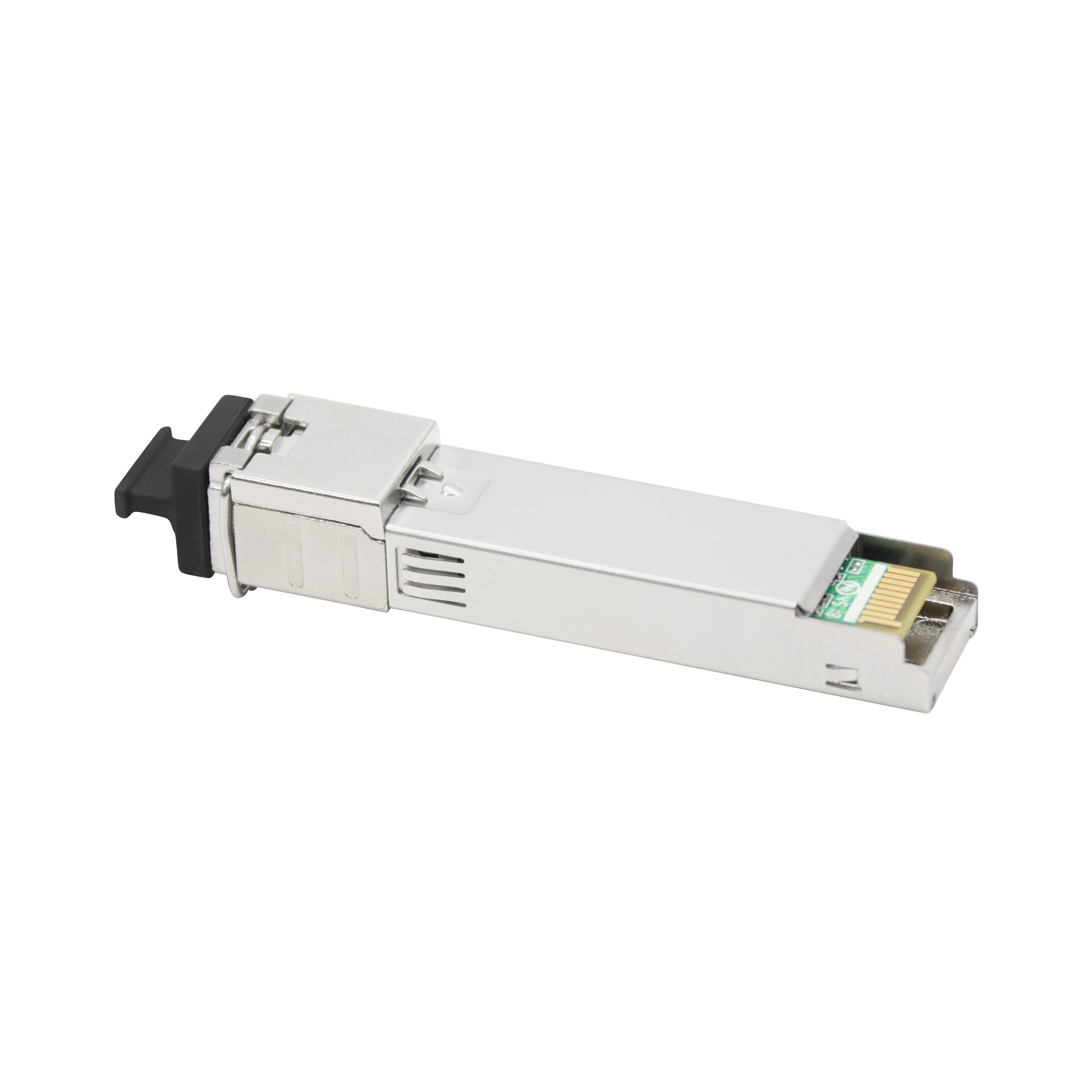

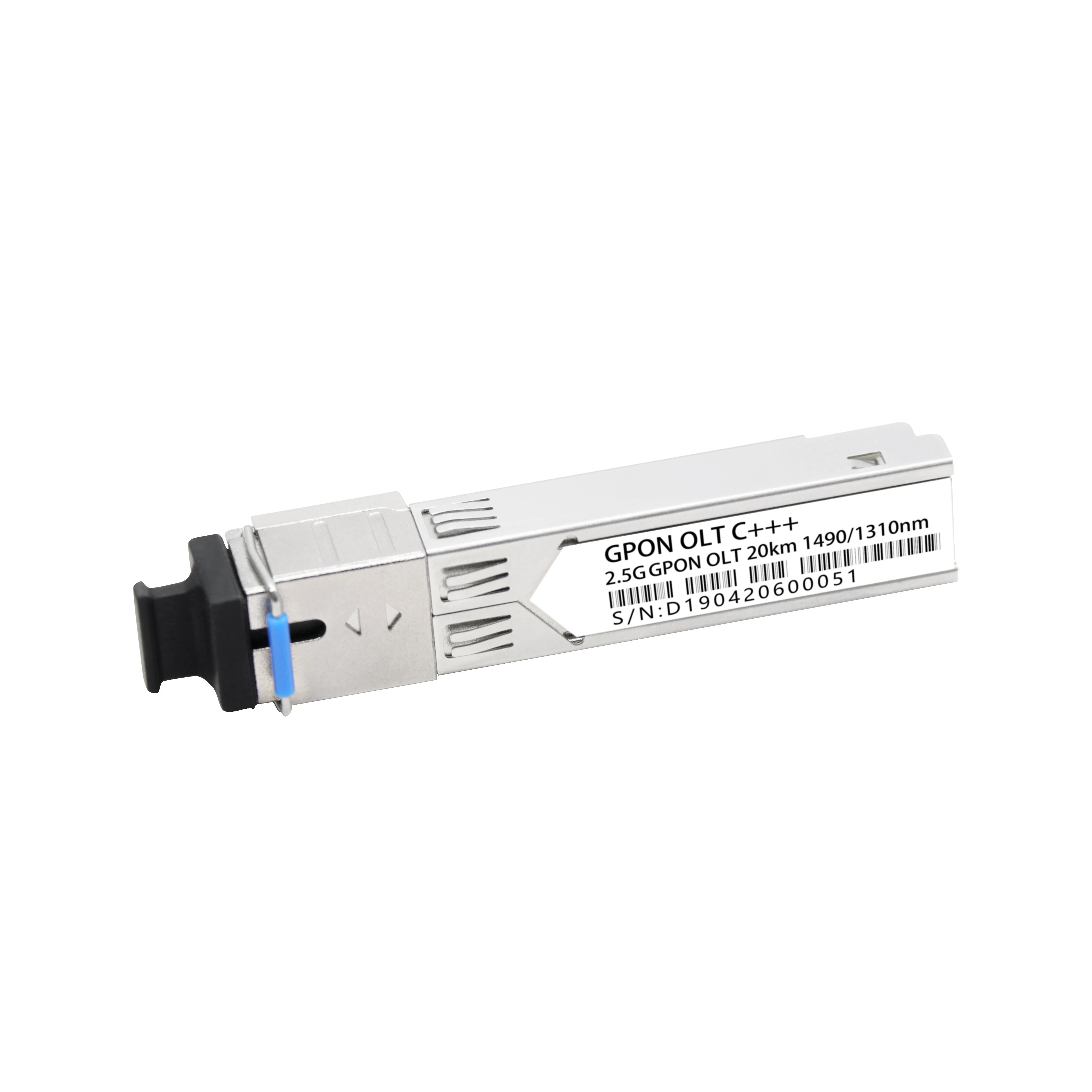

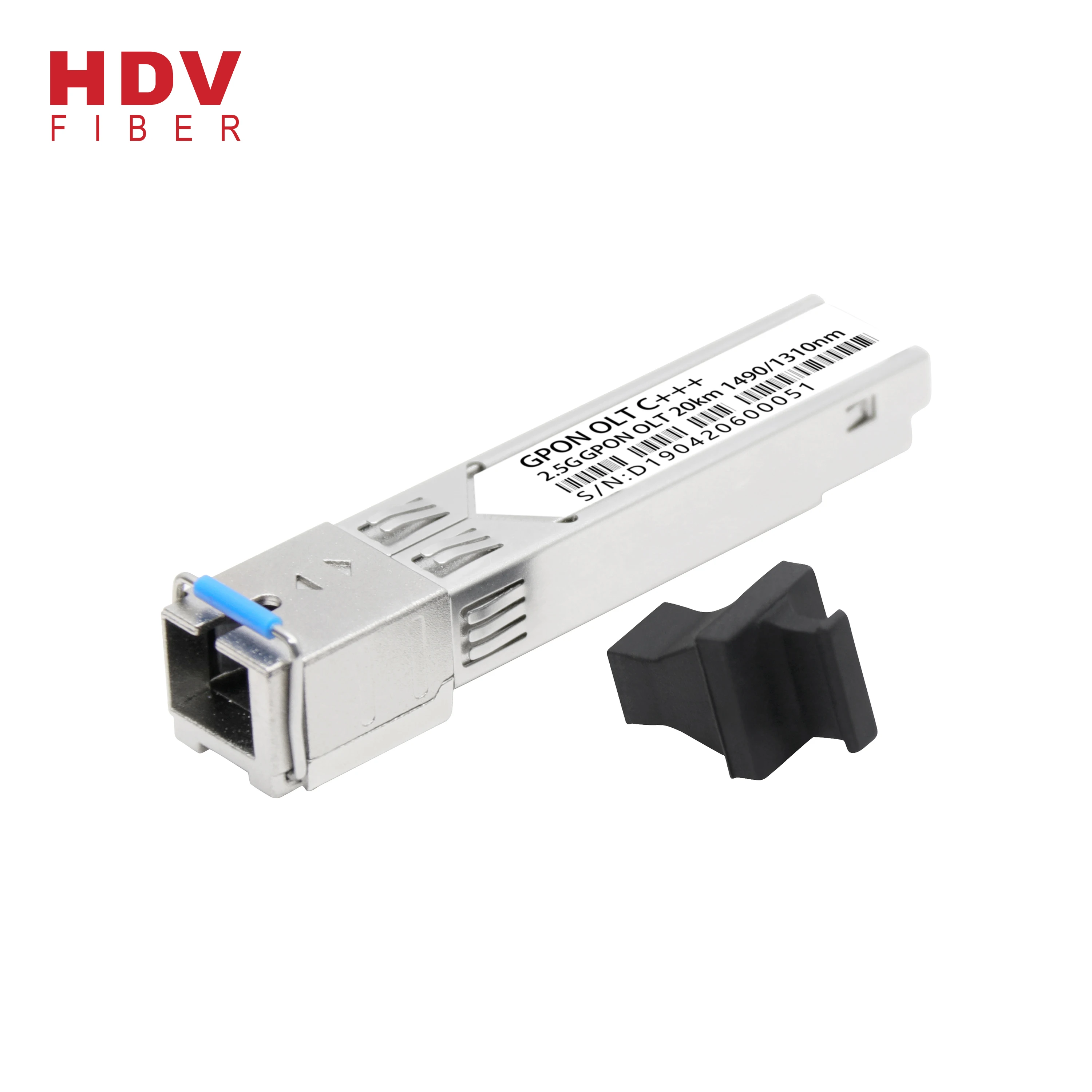

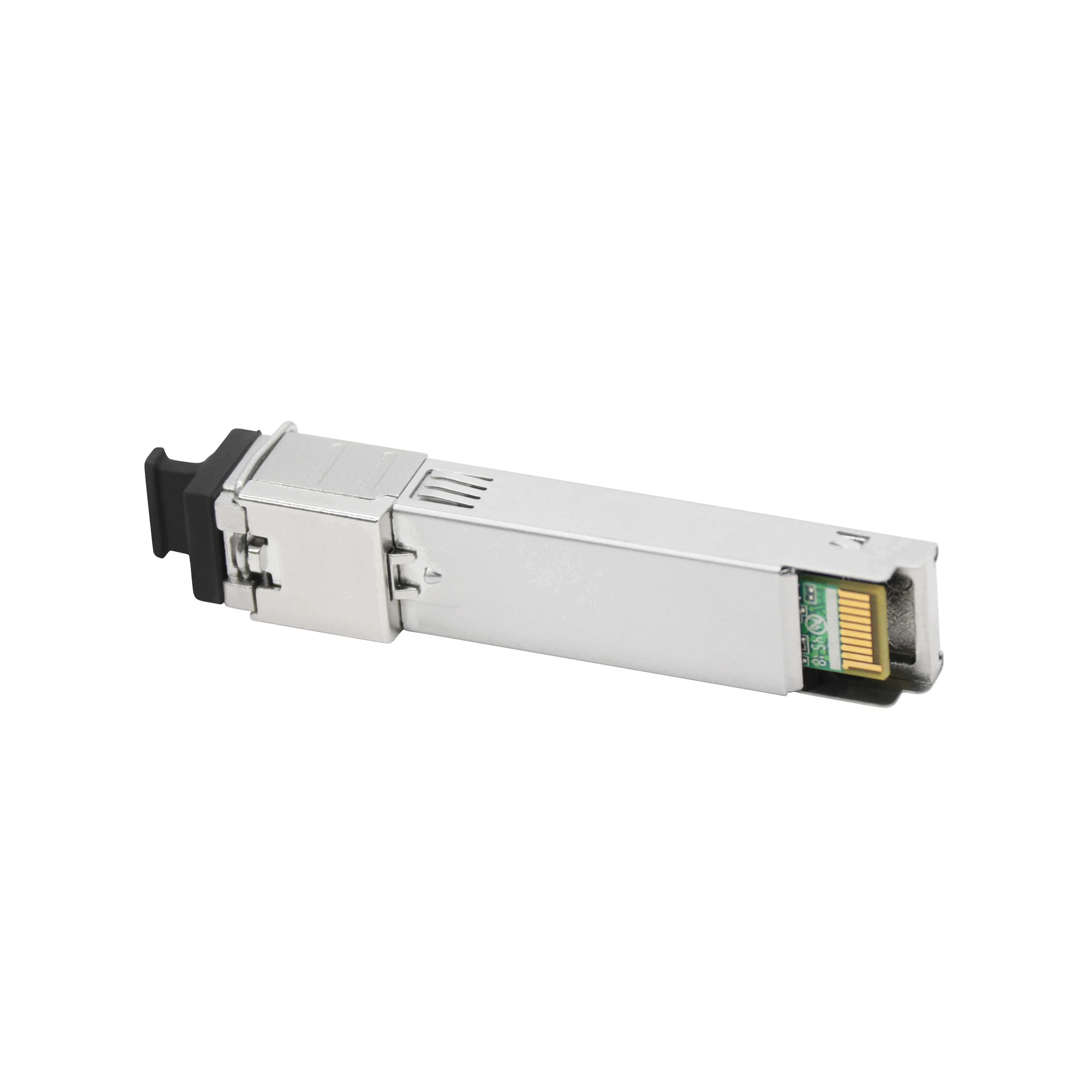

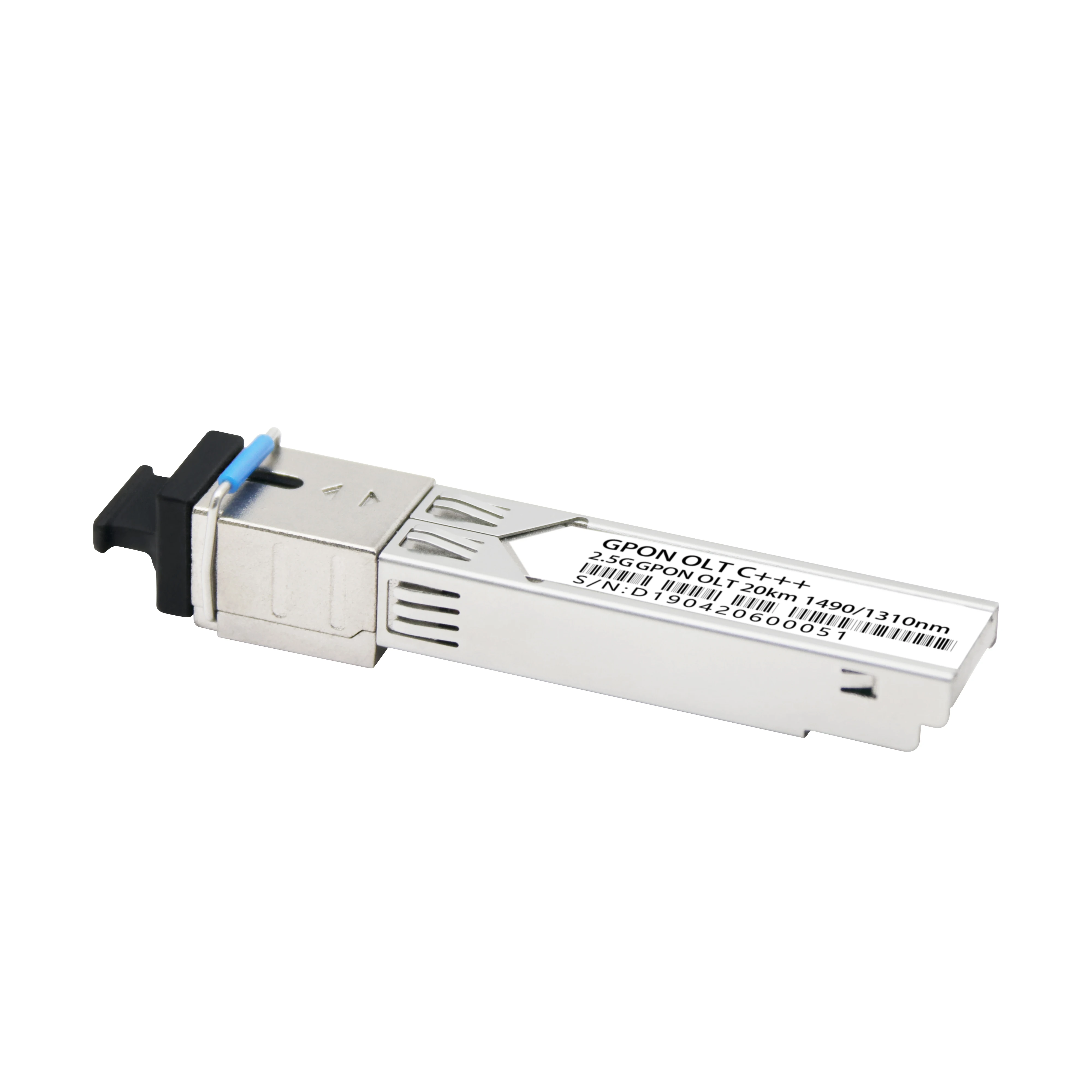

Gpon Ont для программирования в производственных условиях OLT класса C + + + Gpon-OLT-20 Sfp модуль приемопередатчика

1. Информация о продукте

Поддержка ITU-T G.984.2 GPON OLT C + + улучшенное приложение

Одиночное волокно двунаправленный линии обмена данными с симметричной 2,488 Гбит/с Tx и 1,244 Гбит/с Rx

1490nm непрерывного действия-режим передатчик с DFB LD

1310nm burst-mode приемник с APD-TIA

2-проводной интерфейс для Встроенный цифровой диагностический мониторинг

Приемник сбросить, сигнал обнаружения, RSSI функция Индикация (сброс, RX_SD, RSSI)
Для программирования в производственных условиях пакет с SC/UPC сосуд оптический интерфейс

Один + 3,3 V блок питания
Рабочая температура корпуса 0 ~ 70 °C
RoHS6 соответствия

2. Условия использования



3. Характеристики

Вся производительность указана на весь диапазон рабочих температур и условия

Параметр	Блок	Мин.	Типичное	Макс.
Передатчик
TX центральная длина волны	Метрический номер	1480	1490	1500
Спектральная ширина (-20 дБ)	Метрический номер			1
Боковой режим подавления Соотношение (SMSR)	ДБ	30
Означает запуск питания (бол)	ДБм	7	7,5	10
Означает запуск питания (TX в выключенном состоянии)	ДБм			-45
Коэффициент затухания	ДБ	8,2
Оптический обратные потери толерантность	ДБ	-12
Передатчик И рассеивания наказание	ДБ			1
Передатчик маска (PRBS223-1 & 2,488G)	Совместимый с ITU-T G.984.2
Приемник
Получить Длина волны лазера	Метрический номер	1290	1310	1330
Чувствительность (бол)(PRBS223-1 & 1,244G,ER = 10,BER<10-4)	ДБм			-33
Чувствительность (бол)(PRBS223-1 и 1,244 г, ER = 10,BER<10-10)	ДБм			-31
Защита от перегрузки (PRBS223-1 & 1,244G,ER = 10,BER<10-10)	ДБм	-12
Приемник серийную съемку динамический диапазон	ДБ	15
Порог повреждения для спутникового ресивера	ДБм	5
SD установить уровень	ДБм			-33
SD-де-установить уровень	ДБм	-45
SD гистерезиса	ДБ	0,5		6
WDM фильтр изоляцией для 1550nm	ДБ	38
WDM фильтр изоляцией для 1650nm	ДБ	35
Электрические характеристики интерфейса
Ввод данных качели дифференциальный/TX	МВ	200	-	2000
Вывод данных качели дифференциальный/RX	МВ	400		1600
Дата дифференциальное сопротивление	Ω	90	100	110
LVTTL выход высокое	V	2,4		Vcc
LVTTL выход низким уровнем	V	0		0,4
LVTTL вход высокий	V	2,0		Vcc + 0,3
LVTTL вход переменного тока, низкая	V	0		0,8
Характеристики времени
Защитный интервал (со слезоточивым газом)	Ns	25,6
Сброс ширины импульса (Tr)	Ns			12,8
Сброс задержки (ТРД)	Ns			12,8
Время приёмника (Tp)	Ns			140
SD установить время (цда)	Ns			100
SD-де-установить время (tsdd)	Ns			12,8
RSSI триггер задержки (Ttd)	Ns	25
RSSI триггер длительность импульса (СЕ)	Ns	500
Внутренний I2C задержки (twait)	Свяжитесь с нами			500

4. Приложения и решения:
