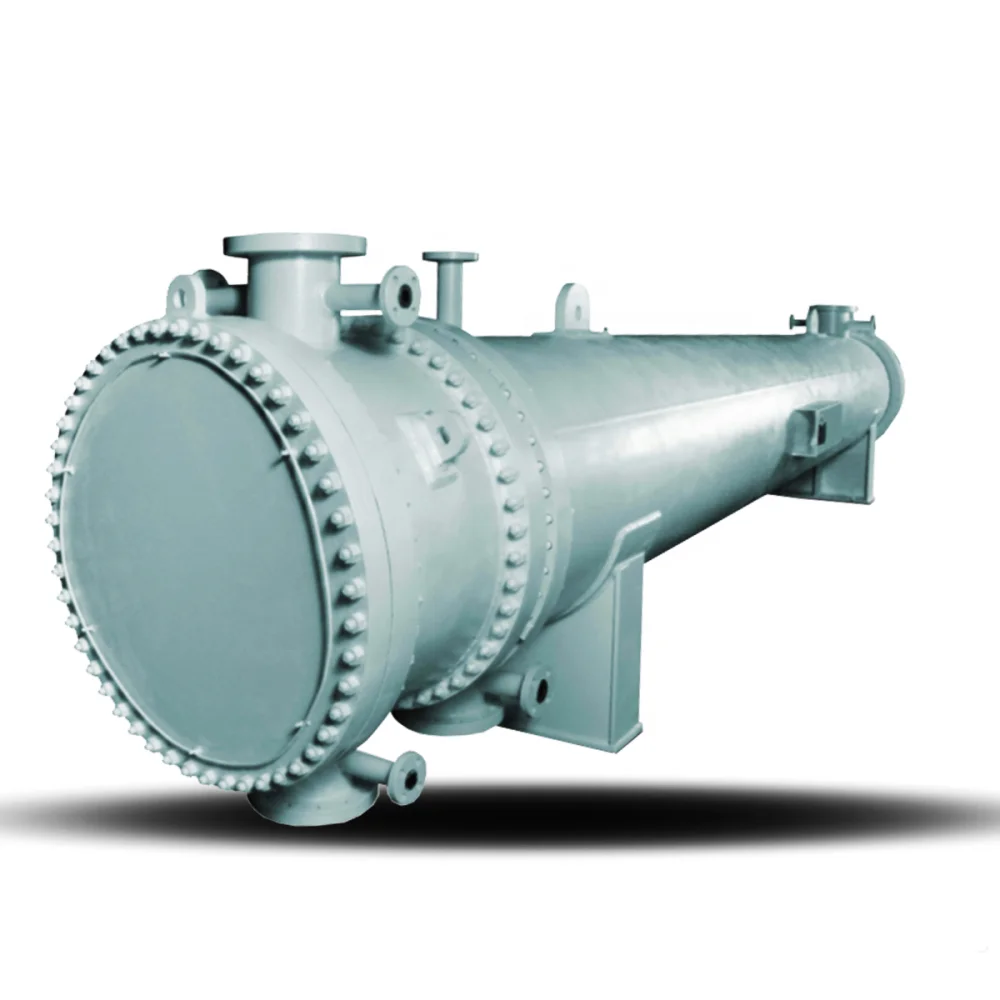

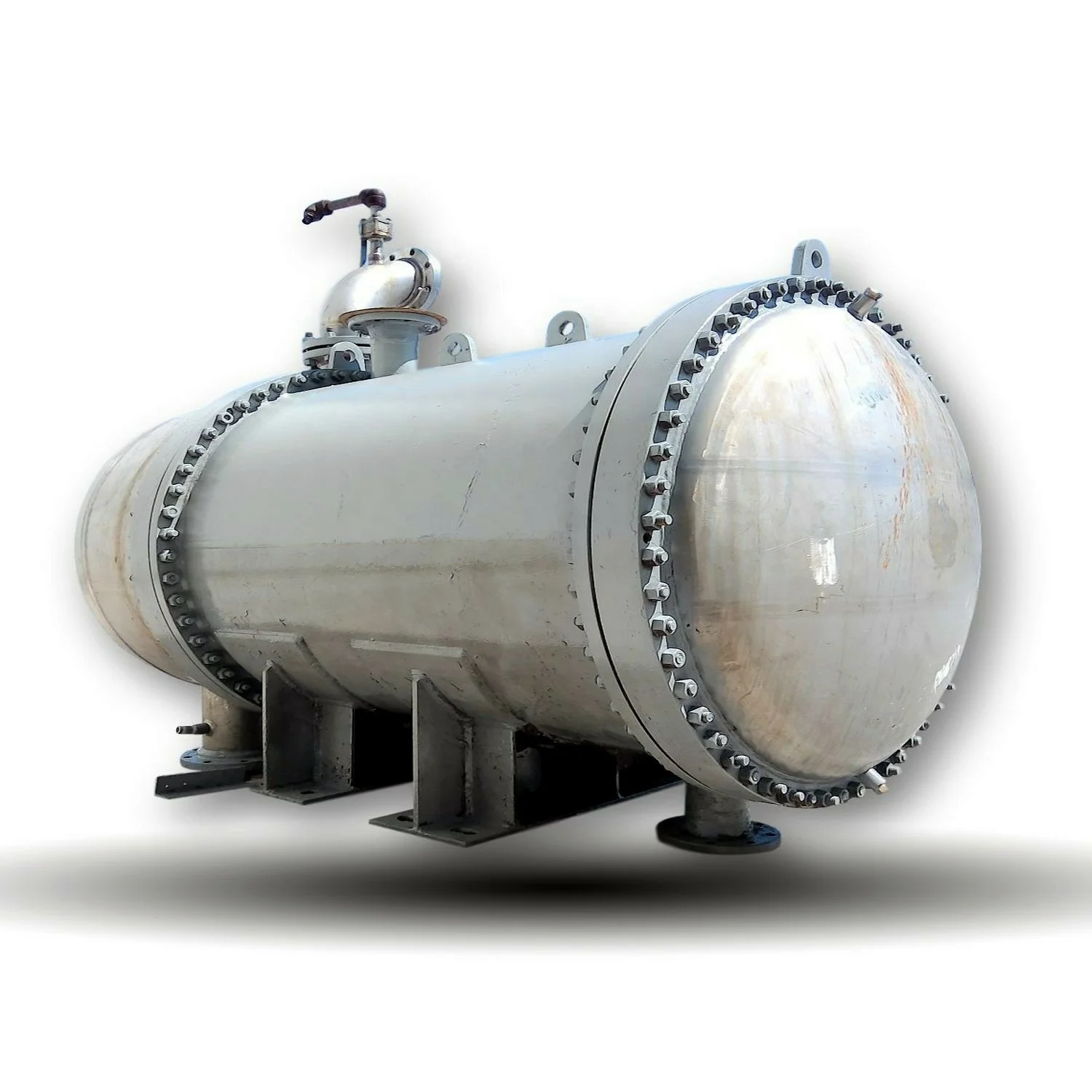

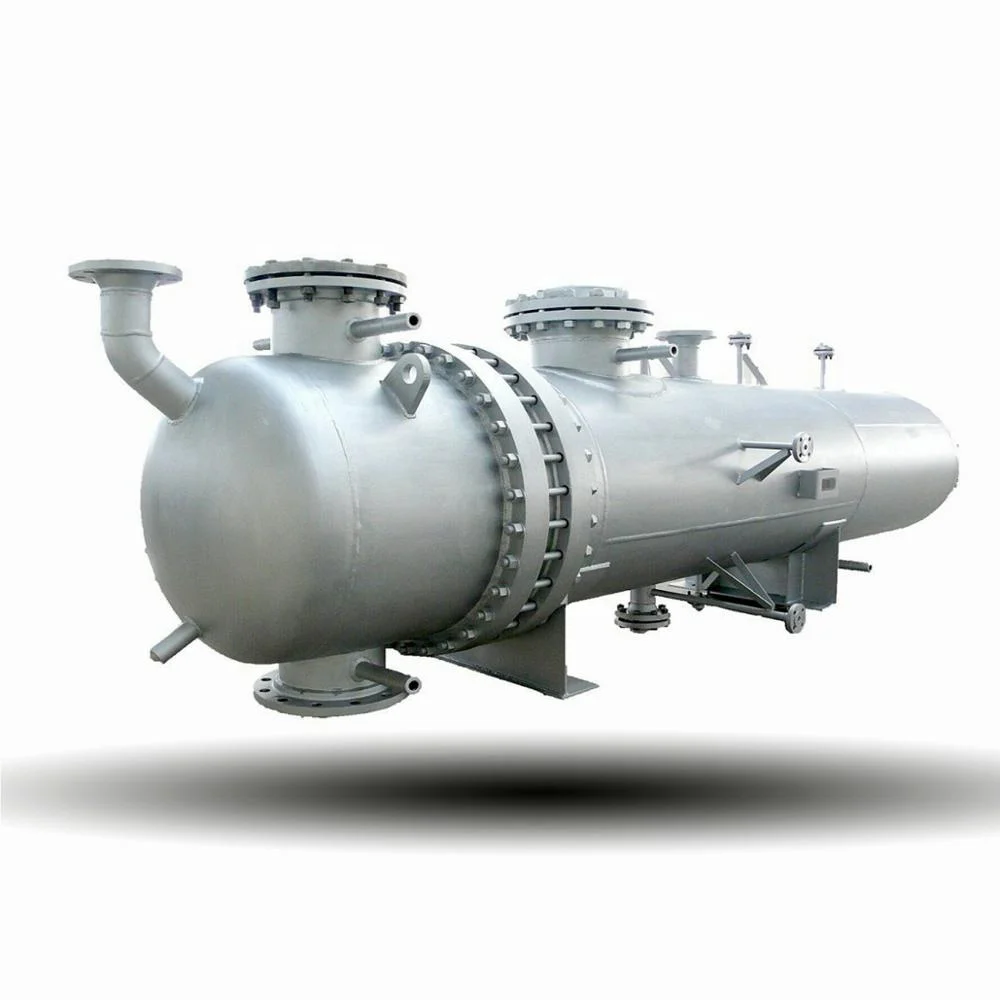

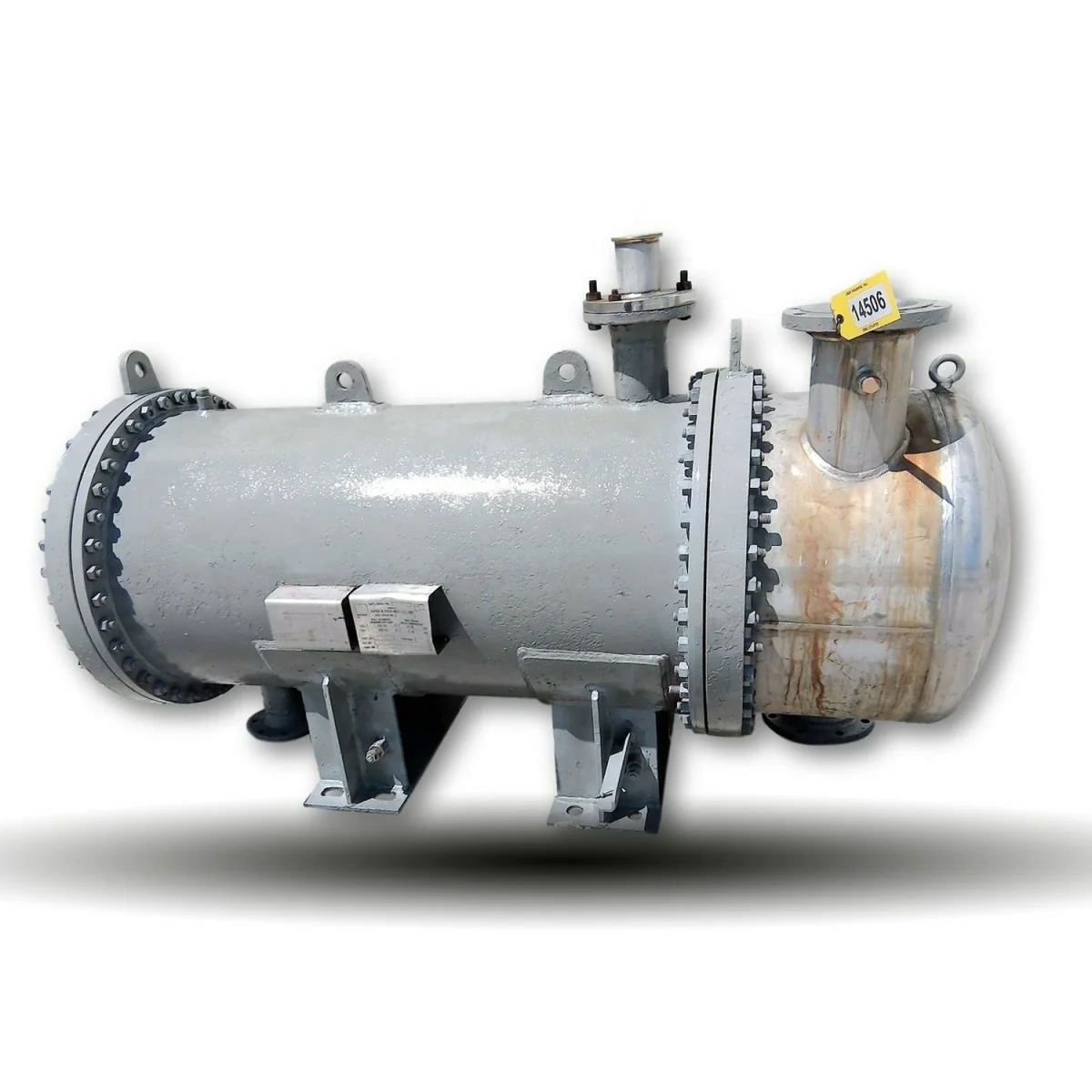

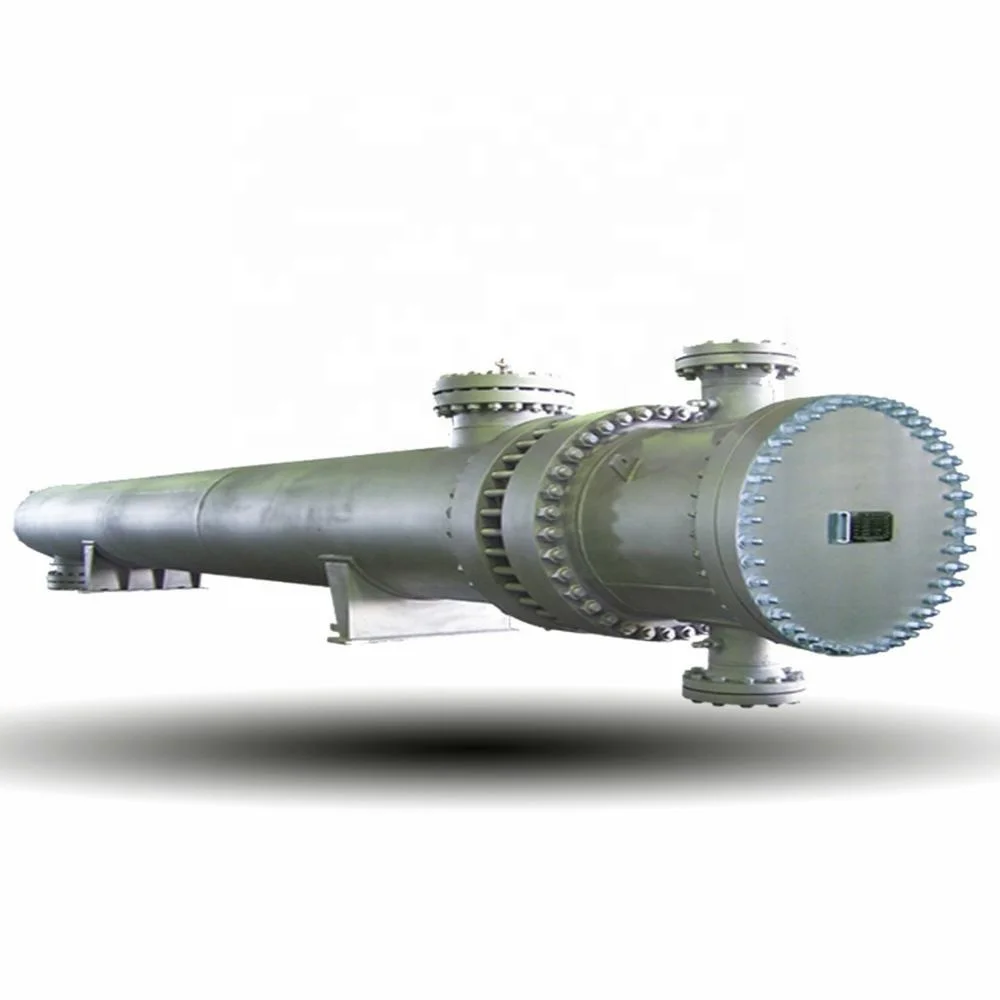

Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Теплообменники оболочки и трубки также известны как теплообменники труб и труб. Теплообменник перегородки является теплопередающей поверхностью, которая закрыта на поверхности стены пучка труб в корпусе. Теплообменник имеет простую структуру и надежную работу, может быть изготовлен различными структурными материалами (в основном металлическими материалами), может использоваться при высокой температуре и высоком давлении, и является наиболее широко используемым типом в настоящее время. OEM сменная пластина и рамка теплообменник для системы отопленияПромышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода

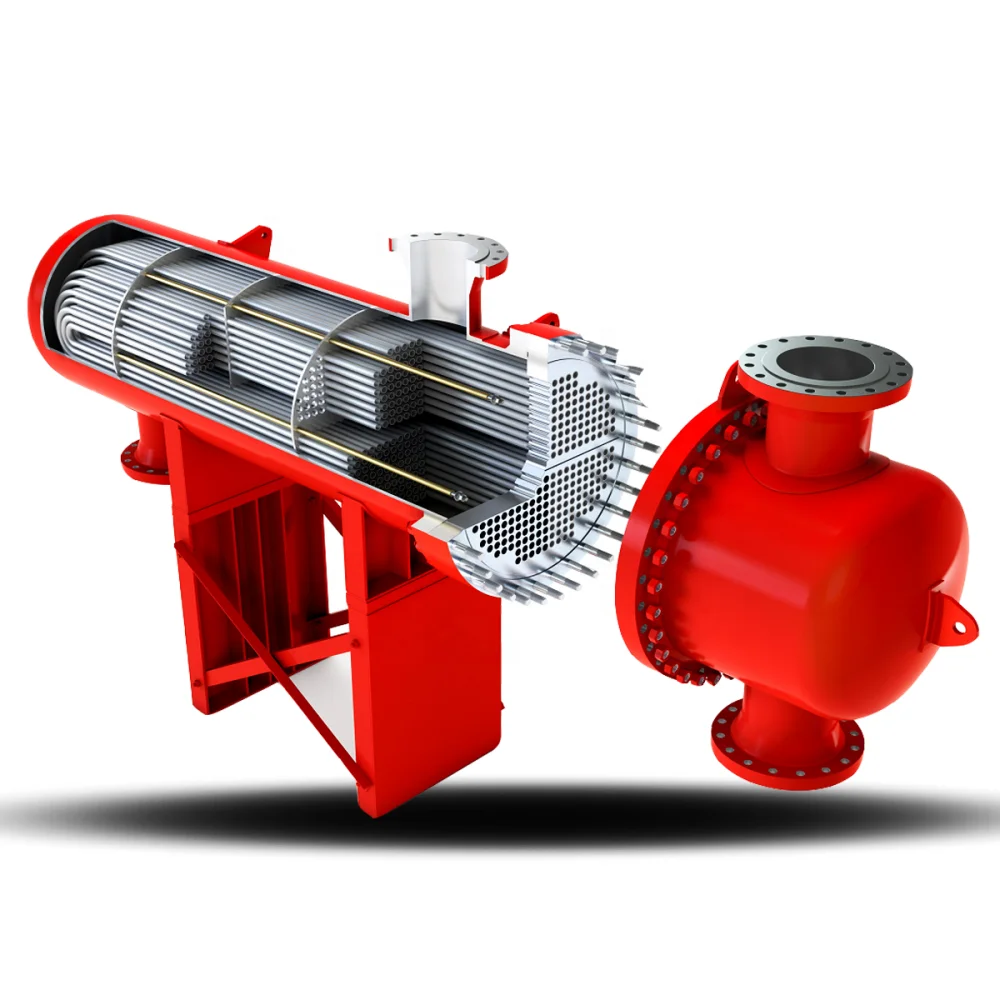

Теплообменник в оболочке и трубке состоит из корпуса, пучка теплообменника, листа трубки, перегородки (перегородки) и коробки для труб. Корпус в основном цилиндрический, внутри установлен пучок труб, и оба конца пучка труб закреплены на листе труб. Два типа горячих и холодных жидкостей, которые производят теплообмен, один течет в трубке, называется трубно-потоковой жидкостью, а другой течет вне трубки, называется жидкостью в корпусе. Для увеличения коэффициента теплопередачи жидкости за пределами трубки в корпусе обычно устанавливается ряд перегородок. Дефлектор увеличивает скорость жидкости со стороны корпуса, заставляя жидкость проходить поперечно через пучок труб несколько раз по заданному пути, усиливая турбулентность жидкости. Теплообменные трубки могут быть расположены на листах труб в равностороннем треугольнике или квадрате. Равносторонние треугольники расположены компактным образом, жидкость снаружи трубки очень турбулентная, и коэффициент теплопередачи большой; квадратное расположение удобно для очистки снаружи трубы, и подходит для жидкостей, которые легко масштабируются.
Каждый раз, когда жидкость проходит через пучок трубки, она называется процессом трубки; каждый раз, когда она проходит через оболочку, она называется стороной оболочки. Иллюстрация-самый простой однотрубный теплообменник, именуемый теплообменником 1-1. Для увеличения скорости жидкости в трубе, прокладки могут быть предоставлены в коробках труб на обоих концах, и все трубы делятся на несколько групп. Таким образом, жидкость проходит через только часть трубки за раз и, таким образом, перемещается назад и вперед множество раз в пучке трубки, которая называется мульти-трубки. Точно так же, чтобы увеличить скорость потока за пределами трубки, продольная перегородка также может быть установлена в корпусе, чтобы принудить жидкость пройти через пространство корпуса несколько раз, который называется многокорпусным процессом. Многотрубные и многокорпусные могут использоваться вместе.
Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Теплообменник оболочки и трубки имеет различные температуры из-за температуры жидкости внутри и снаружи трубки, так что температура оболочки и пучка трубки теплообменника также отличается. Если две температуры сильно отличаются, большой тепловой стресс будет генерироваться в теплообменнике, в результате чего трубка согнется, сломается или оторвется от трубки. Поэтому, когда разница температур между пучком трубки и корпусом превышает 50 °C, необходимо принять соответствующие компенсационные меры для устранения или уменьшения теплового напряжения. В соответствии с принимаемыми компенсационными мерами теплообменники с корпусом и трубкой могут быть разделены на следующие основные типы:
1. Трубная пластина на обоих концах фиксированной трубно-пластинчатой Теплообменной Трубки интегрирована с оболочкой, и структура проста, но он подходит только для работы с теплообменником, когда разница температур между горячими и холодными жидкостями не велика, и сторона корпуса не нуждается в механической очистке. Когда разница температур немного больше и боковое давление оболочки не слишком высокое, эластичное компенсационное кольцо может быть установлено на корпусе для уменьшения теплового напряжения.
Кожухотрубные теплообменник структурой и стандартами производства
В общем, теплообменник с корпусом и трубкой прост в производстве, имеет низкую производственную стоимость, широкий выбор материалов, удобную очистку, сильную адаптивность, большую емкость обработки, надежную работу, и может адаптироваться к высоким температурам и высокому давлению. Хотя он не сопоставим с пластинчатыми и пластинчатыми ребристыми теплообменниками с точки зрения компактности, светопередачи и потребления металлического блока, он имеет некоторые из вышеуказанных преимуществ и поэтому используется в химическом, нефтяная и другая промышленность. Все еще в доминирующей позиции.
Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Теплообменник с корпусом и трубкой соединяет трубку с трубчатым листом и затем фиксируется корпусом. Его типы примерно разделены на фиксированный тип пластины трубки, тип плавающей головки чайника, тип трубки U, тип плиты скользящей трубки, тип набивной коробки и Тип корпуса и т. Д., который мы вкратце представляем. В соответствии с типом среды, давлением, температурой, грязью и другими условиями, различные структурные типы соединения между трубчатым листом и оболочкой, форма и условия передачи тепла трубки передачи тепла, стоимость, удобство обслуживания и осмотра, и т. Д. теплообменники с корпусом и трубкой.
Кожухотрубные теплообменник структурой и стандартами производства
Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Теплообменник оболочки и трубки: Это теплообменник перегородки, который закрыт на поверхности стены пучка трубки в оболочке в качестве теплопередачи поверхности. Теплообменник имеет простую структуру и надежную работу, и может быть изготовлен из различных конструкционных материалов (в основном металлических материалов).) Изготовлено, может использоваться при высокой температуре и высоком давлении, является наиболее широко используемым типом. (Дизайн и производство соответствуют стандартам: Зарубежные TEMA ASME отечественные GB151, GB150)
Наши услуги
Упаковка & Доставка
Упаковка является одной из самых важных предпродажных предостережений, чтобы гарантировать клиентам, когда получим хороший нетронутый,
Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Компания Xinren carrys разработала четкий метод устранения проблем с морским транспортом
HVAC OEM сменный пластинчатый и рамочный теплообменник для системы отопления
Продукт
Метод упаковки
Контейнеров
Пластинчатый теплообменник
Фанерный чехол для каждого набора/шт
20/40 GP & HQ, FCL & LCL
Пробка теплообменного аппарата
Фанерный чехол для каждого набора/шт
20/40 GP & HQ, FCL & LCL
Информация о компании
С 1997 года компания Xinren уже более 20 лет занимается глубокой разработкой теплообменника!
Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Это фабрика XINREN, расположенная в Цзинань, более53819.55ft м²
HVAC OEM сменный пластинчатый и рамочный теплообменник для системы отопления
Xinren посвятил большое крепление найден для оснащения наиболее продвинутой производственной полосы, чтобы мы могли удовлетворить запросы клиентов:
Независимо от того,
Кол-во
Или
Высокое качество!Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
XINREN!
Количество и качество производитель теплообменника!
Это 150 тонн холодного пресса, чтобы сделать нагревательные пластиныПромышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
Полусобранный теплообменникПромышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
1. Тип пластины или форма пульсации должны быть основаны на фактических потребностях применения пластинчатого теплообменника. Для большого потока, допускающего падение давления в небольшой ситуации, следует выбрать небольшое сопротивление типа пластины, противоположный выбор большого сопротивления типа пластины. В зависимости от давления жидкости и температуры, определите, можете ли вы выбрать съемный или пайка.
При определении типа пластины не следует выбирать площадь пластины слишком мала, чтобы не иметь слишком много пластин, расход между пластинами слишком мал, и коэффициент теплопередачи слишком низкий.
2, давление вниз школьное ядро в Kangjinghui пластинчатом теплообменнике выбор дизайна, падение давления также является определенным требованием, поэтому он должен быть ядерным.
Если падение ядерного давления при регистрации превышает допустимое падение давления, расчет выбора конструкции должен быть перерассчитан до тех пор, пока не будут выполнены требования процесса.Промышленный теплообменник из нержавеющей стали для нефтеперерабатывающего завода
3, процесс и процесс выбора бегуна относится к набору параллельных бегунов в том же направлении потока среды в теплообменнике, В то время как канал потока относится к среднему каналу потока, состоящему из двух прилегающих пластин в текущем канале. В процессе выбора пластинчатого теплообменника форма технологической комбинации должна быть рассчитана в соответствии с теплообменником и сопротивлением жидкости и определена в соответствии с требованиями условий процесса. Попробуйте сделать коэффициент конвекции теплообмена в холодной и горячей воде равным или близким, чтобы получить лучший эффект теплопередачи.
Поскольку коэффициент конвективного теплообмена равен или близок с обеих сторон поверхности теплопередачи, коэффициент теплопередачи получает большее значение.
