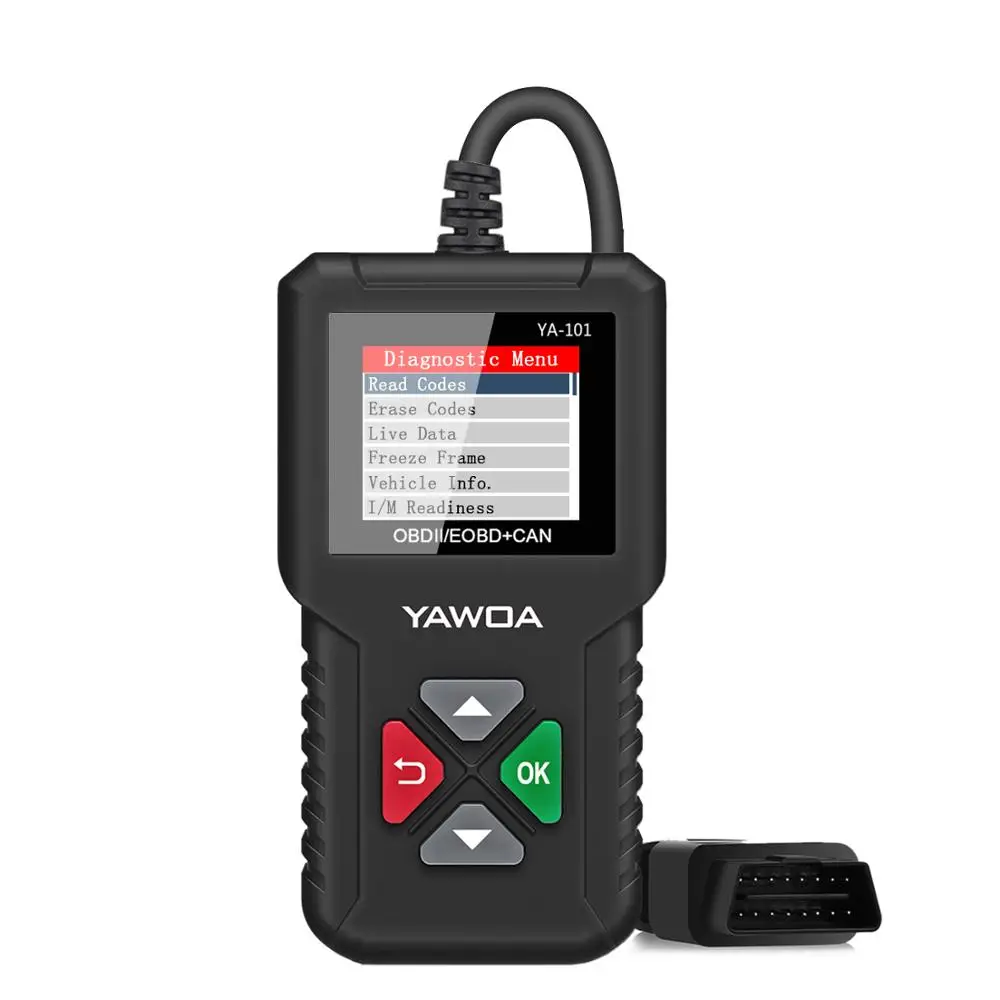

EDIAG YA101 OBDII сканер для обновления двигателя OBD II онлайн
Введение
YA101 предоставляет полные диагностические функции OBDII/EOBD и выполняет протоколы, такие какISO9141-2, ISO14230-4, SAEJ1850 и ISO15765-4.
1. Диагностическая функция YA101
Используйте эту функцию, чтобы выбрать транспортное средство, а затем перейти к диагностическому меню.
Читает коды:Считывает DTCs с компьютера автомобиля с KOEO или KOER.
Стирать коды:Удаляет DTCs из памяти транспортного средства.
Данных в режиме реального времени:Меню Live Data позволяет просматривать, записывать и воспроизводить данные pid в реальном времени с электронного модуля управления.В меню live data вы можете вставить выбранный элемент спереди, удерживая нажатой клавишу в течение 3 секунд.
Стоп-кадр:Отображает снимок условий работы во время ошибки.
Информация о транспортном средстве:Сканирующий инструмент отображает идентификационный номер транспортного средства, калибровочный идентификатор (ы) и cvnкоторые идентифицируют версию программного обеспечения в модуле управления транспортными средствами (ы) инструмент также отображает в использовании отслеживание производительности мониторов importantreadiness.
Испытания компонентов:Инструмент будет отображать СПИСОК КОМПОНЕНТОВ и их расположение на транспортном средстве. Эта функция всегда будет отображаться в главном меню. Этот выбор будет отображаться в диагностическом меню только в том случае, если в инструменте имеется список местоположений компонентов для выбранного транспортного средства.

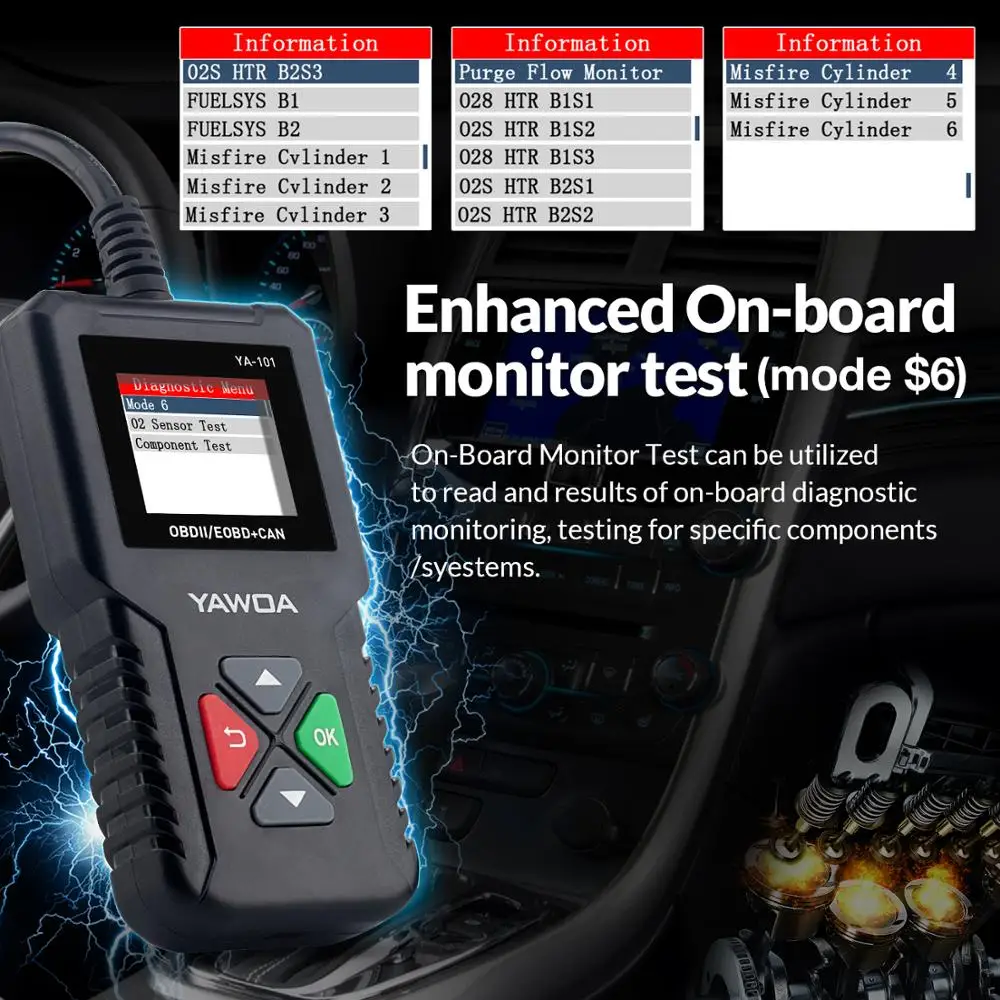

Бортовой мониторинг:Сканирующий инструмент контролирует работу компонентов транспортного средства, испытаний или систем.

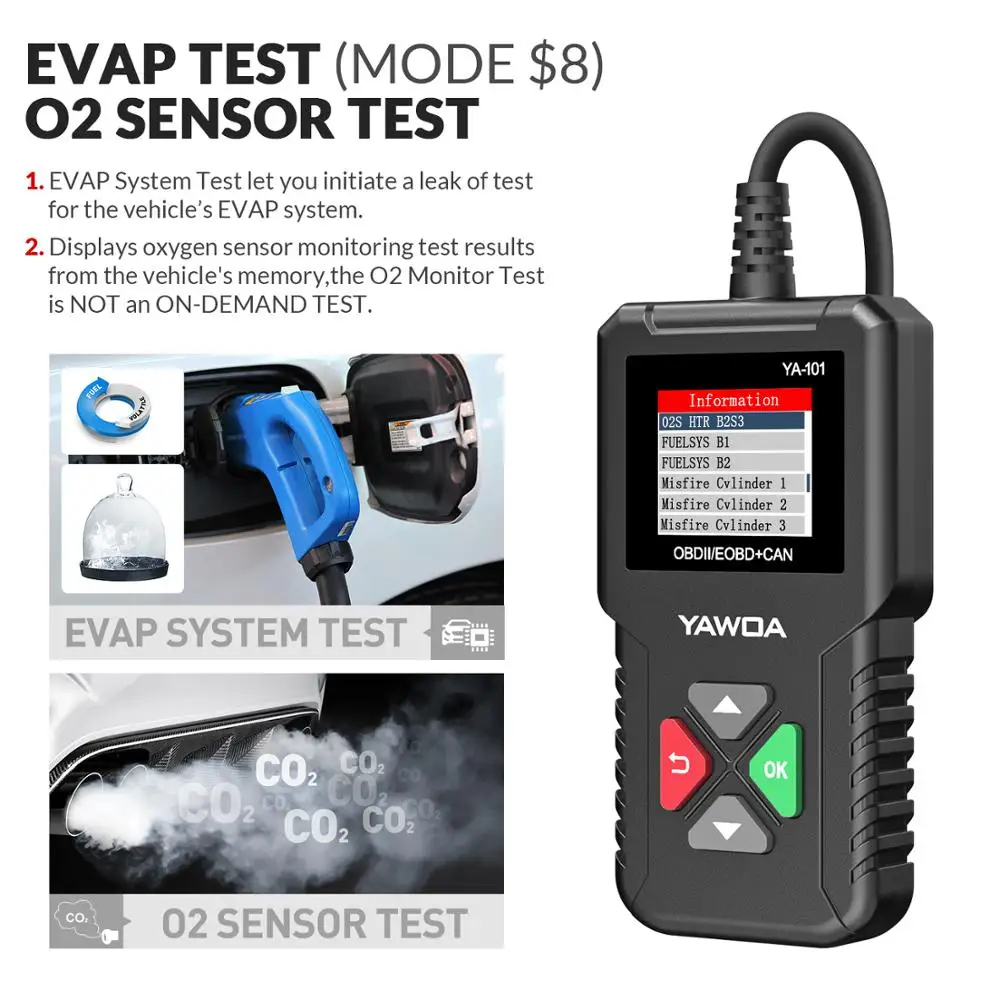

O2 Тест датчика:Отображает результаты мониторинга датчика кислорода из памяти транспортного средства, тест на монитор O2 не является тестом по требованию.
I/M готовность:Отображает снимок состояния мониторов OBDII автомобиля.
Примечание:
* Чтобы проверить состояние готовности I/M, убедитесь, что ключ зажигания включен
Включение с выключенным двигателем.
* Не Все мониторы поддерживаются всеми транспортными средствами. Есть два типа l/M испытаний готовности:
* Так как DTCs очищен-показывает состояние мониторов, так как DTCs очищен.
* Этот цикл привода-показывает состояние мониторов с момента начала цикла currentdrive.
2. DTC смотрят вверх
Просматривает определения DTC, хранящихся в сканирующем инструменте, и показывает возможные причины DTC. (Не каждый DTC с возможными причинами)

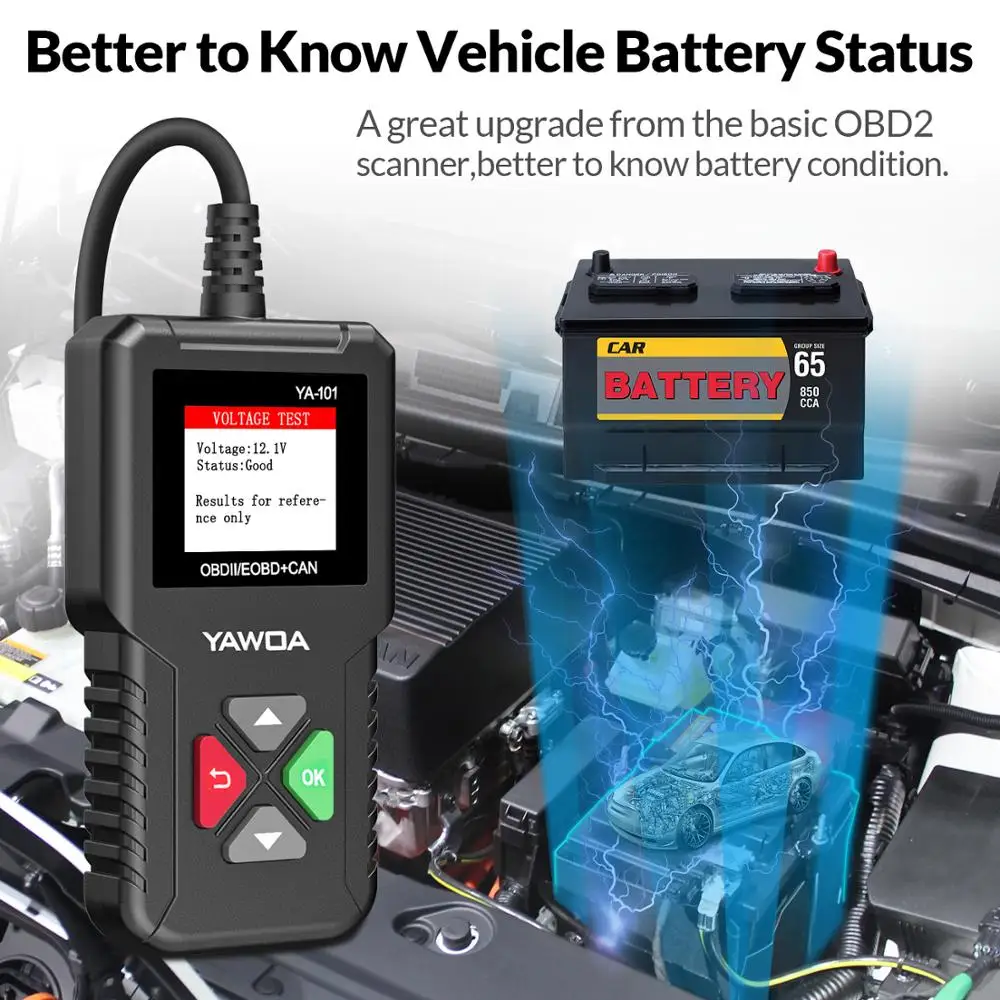

3. Испытательное напряжение
Эта функция используется для мониторинга напряжения на pin 16 соединителя OBDIIData.
4. Вариант
Возможность изменения инструмента отображает информацию об инструменте и проводит самопроверки инструмента.
Языки:Позволяет пользователю изменить язык, используемый инструментом. В том числеАнглийский, китайский, французский, немецкий, итальянский, японский, испанский, русский, португальский
Регистрации данных:Включите/выключите функцию регистрации данных для записи данных устройства через транспортное средство.
Самотестирование :Lcd дисплей тесты. Используется для проверки экрана дисплея.Тест клавиатуры. Проверяет правильность работы клавиш.
5. У нас есть около
Отображение аппаратной информации устройства, информации о программном обеспечении, разъединении и серийном номере и т. Д.
Что может сделать YA101?
1. Выключите "проверить двигатель" свет
Детали вызывают ваш контрольный свет двигателя в комплекте:
Как проверить, пройдет ли транспортное средство испытание на выброс с помощью этого считывателя кода?
После ввода I/M готовности, в списке будет 10 результатов. Misfire monitor, топливная система, componentmonitor, catalyst monitor, подогреваемый катализатор, система EVAP, вторичный воздушный sys, 02 Датчик, O2 Датчик нагревателя EGRand/или WVT. Будет нормально, если каждый из них работает нормально. [Не все транспортные средства имеют эти 10 частей]
Как использовать YA101?
Размещения диагностического разъёма
1. Выберите место под боковой тире водителя под рулевым колесом) и используйте, что
Описание в обоих местах.
2. Если вы не уверены в местонахождении dlc, Проверьте руководство транспортного средства или надежный сервисный центр о местонахождении
Подключите инструмент
1. Если разъема нет, то этикетка должна быть там с указанием
Местонахождение разъема.
2: при необходимости Снимите крышку с DLC
3. Поверните переключатель зажигания в положение ВКЛ. Не запускайте двигатель
4. Подключите разъем oBD к разъему передачи данных.
5. Инструмент послужит для идентификации транспортного средства. В случае успеха
Транспортное средство компенсируете ущерб
Lisplayed. Если транспортное средство не может быть идентифицировано, будут показаны меню
Выберите автомобиль вручную.
Упаковочный лист:
1 шт. * YA101 считыватель кода
1 шт. * Руководство пользователя на английском языке
