Линейный направляющий рельс MSD12M MSD12LM
- Категория: Linear Guides >>>
- Поставщик: Longzhichuang,Co.,Ltd.
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-20-2025 | 893.68 $* | 911.47 $* |
| Jul-20-2025 | 724.72 $* | 738.4 $* |
| Jun-20-2025 | 879.52 $* | 897.51 $* |
| May-20-2025 | 872.39 $* | 889.32 $* |
| Apr-20-2025 | 696.85 $* | 710.27 $* |
| Mar-20-2025 | 858.75 $* | 875.93 $* |
| Feb-20-2025 | 851.60 $* | 868.13 $* |
| Jan-20-2025 | 844.55 $* | 861.73 $* |
Характеристики

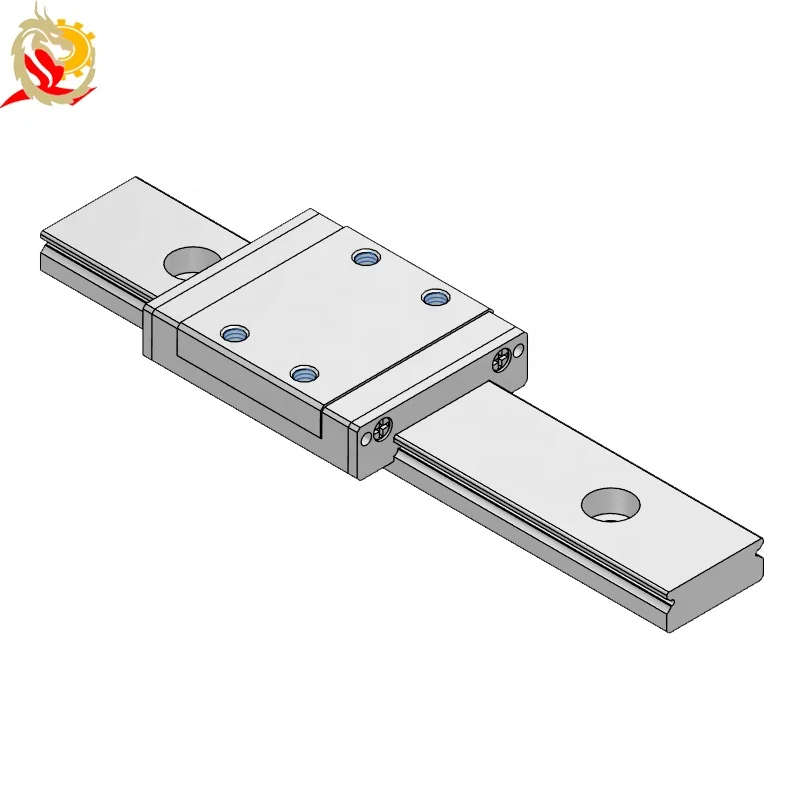

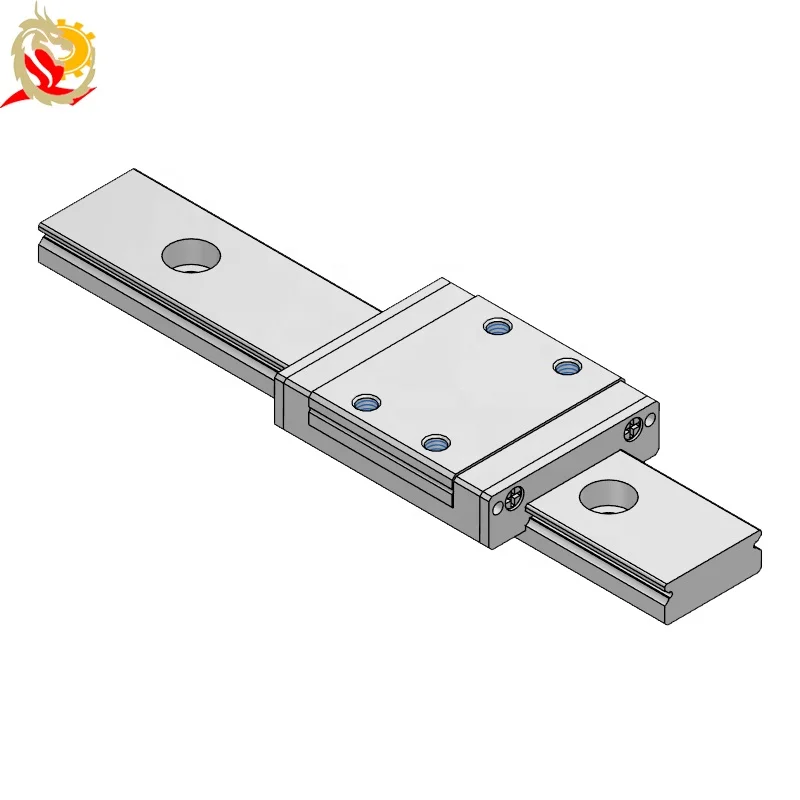

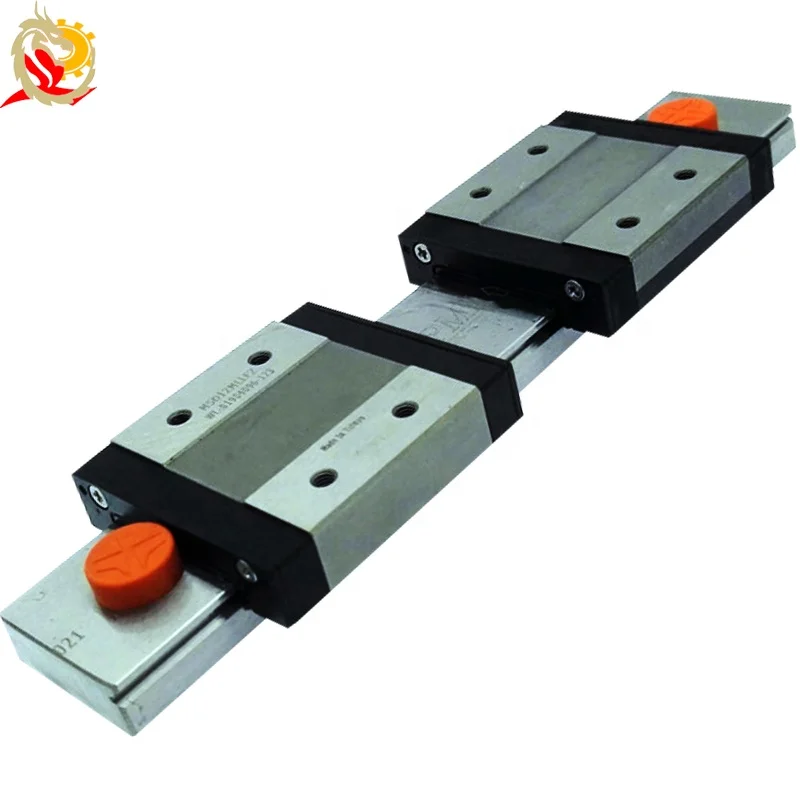

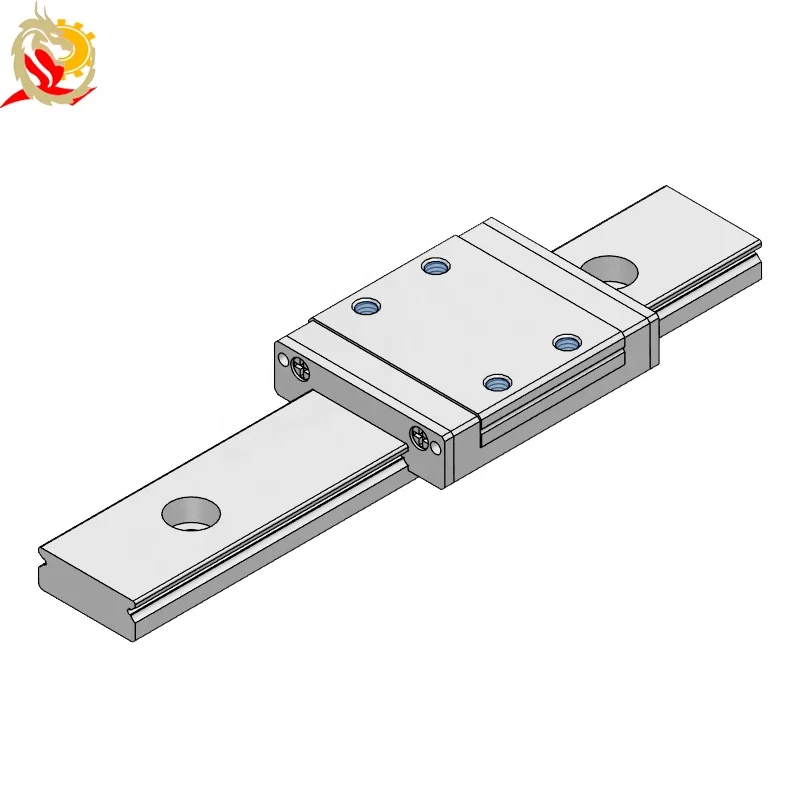

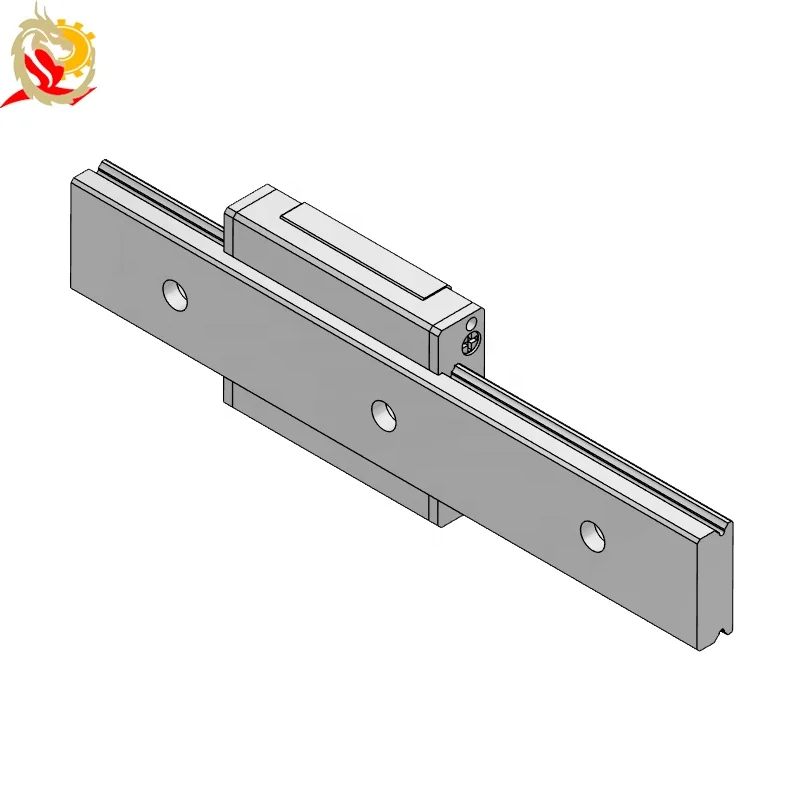

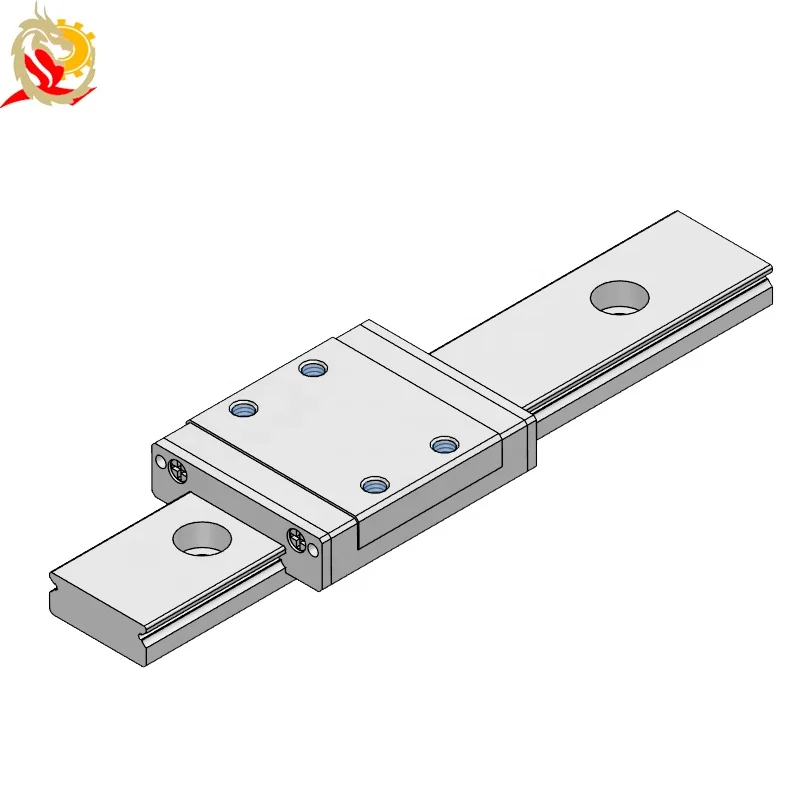

MSD12M MSD12LM PMI/AMT линейная направляющая
MSDSt имеет Готический арочный паз и предназначен для контакта с углом 45 °, что позволяет ему нести равную нагрузку в радиальном, обратном радиальном и боковом направлениях. Кроме того, ультра компактная конструкция с низким сопротивлением трению подходит для компактного оборудования. Маршрут смазки обеспечивает равномерное распределение смазки в каждом цикле циркуляции.
Таким образом, оптимальное смазывание может быть достигнуто в любом направлении установки, и это способствует производительности в ходовой точности, срока службы и надежности.
Характеристики
• Четырехполосная равная нагрузка
• Плавное движение с низким уровнем шума
• Взаимозаменяемость
• Сверхкомпактный
• Шарикового сепаратора
Примечание: Базовая динамическая нагрузка C типа шарика основана на 50 км для номинального срока службы.
Преобразование между C для 50 км и C100 для 100 км-C = 1,26 x C100.
Примечание *: одинарный: одиночная перевозка/двойная: двойные перевозки тесно связываются друг с другом.
| Единица измерения: мм |
| Модель No. | Внешний размер | Размер экипажа | |||||||||
| Высота H |
Ширина W |
Длина L |
W2 |
H2 |
B |
C |
S × l | L1 | T | G | |
| MSD 7 м MSD 7LM |
9 | 25 | 30,8 40,5 |
5,5 | 2 | 19 | 10 19 |
M3 × 3 | 20,6 30,3 |
3,9 | Ø 1,5 |
| MSD 9 м MSD 9LM |
12 | 30 | 38,7 50,7 |
6 | 3,7 | 21 23 |
12 24 |
M3 × 3 | 27,1 39,1 |
5 | Ø 1,5 |
| MSD 12 м MSD 12LM |
14 | 40 | 44,5 60 |
8 | 4 | 28 | 15 28 |
M3 × 4 | 31,0 46,5 |
6 | Ø 1,5 |
| MSD 15 м MSD 15LM |
16 | 60 | 55,5 74,5 |
9 | 4 | 45 | 20 35 |
M4 × 4,5 | 40,3 59,3 |
7 | Ø 1,5 |
| Модель No. | Размер направляющей | Основная нагрузка | Статический момент рейтинг | Вес | |||||||||||
| Ширина W1 |
Высота H1 |
Шаг P |
E СТД. |
Д × В × Д |
Динамический C КН |
Статического электричества Co КН |
МП Н-М |
Мой Н-М |
Г-н Н-М |
Каретки G |
Рельс Кг/м |
||||
| Один * | Двойные * | Один * | Двойные * | ||||||||||||
| MSD 7 м MSD 7LM |
14 | 0 -0,05 |
5,2 | 30 | 10 | 6x3,2x3,5 | 1,51 2,04 |
2,46 3,79 |
6,6 17,5 |
39,0 84,0 |
6,6 17,5 |
39,0 84,0 |
17,7 27,3 |
23 31 |
0,55 |
| MSD 9 м MSD 9LM |
18 | 0 -0,05 |
7 | 30 | 10 | 6x4,5x3,5 | 2,79 3,64 |
4,37 6,39 |
15,6 33,8 |
90,3 175,2 |
15,6 33,8 |
90,3 175,2 |
40,7 59,5 |
41 57 |
0,96 |
| MSD 12 м MSD 12LM |
24 | 0 -0,05 |
8,5 | 40 | 15 | 8x4,5x4,5 | 4,05 5,28 |
6,20 9,06 |
26,3 57,0 |
151,5 294,4 |
26,3 57,0 |
151,5 294,4 |
76,3 116,6 |
70 101 |
1,55 |
| MSD 15 м MSD 15LM |
42 | 0 -0,05 |
9,5 | 40 | 15 | 8x4,5x4,5 | 7,08 9,40 |
10,18 15,26 |
62,5 135,2 |
301,4 616,1 |
62,5 135,2 |
301,4 616,1 |
216,9 325,3 |
150 126 |
2,99 |
 |
