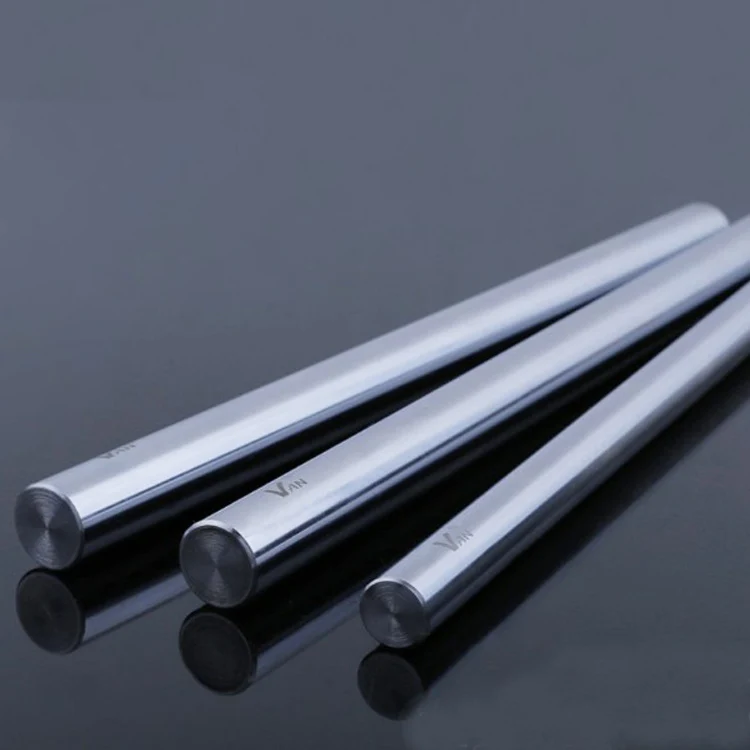

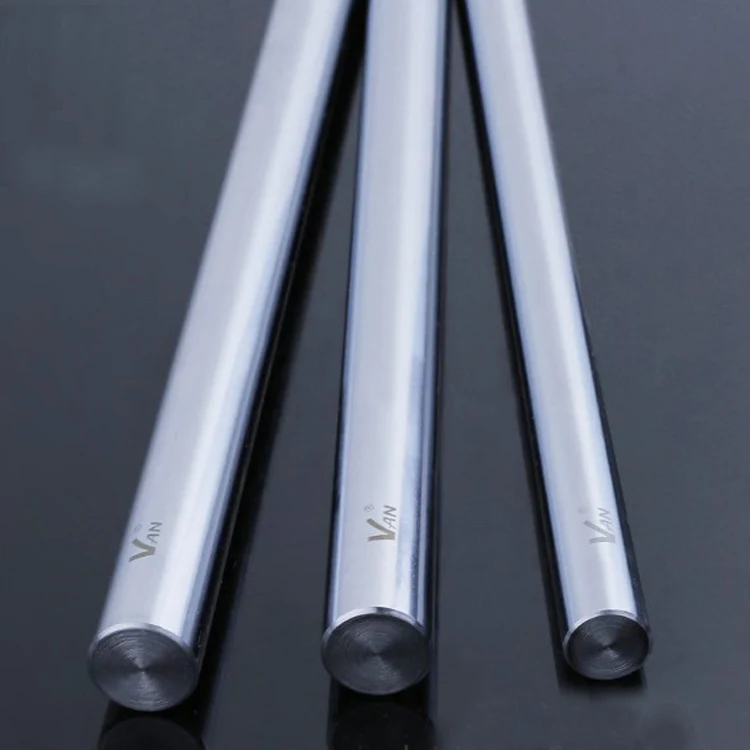

Линейный подшипник 20 мм Круглый линейный направляющий стержень и

Тип: линейная направляющая
Уровень точности: P материал: подшипниковая сталь
Диаметр: 20 мм

Линейная направляющая: широко используется в электронике, лазере, гравировке, резки и других отраслях промышленности, с высокой точностью, низким уровнем шума, коррозионной стойкостью, устойчивостью к ржавчине, высокой скоростью, низкой стоимостью и т. Д., предпочтительна в области линейной передачи.

Линейный подшипник вала

ЛинейныйПодшипник валаЯвляется продуктом, который имеет направляющую функцию скользящего подшипника и обеспечивает линейное движение. Требования к этим системам линейного движения: простой дизайн, лучшее исполнение, низкая стоимость обслуживания, строгий выбор прочных материалов, высокочастотная термообработка, точные размеры внешнего диаметра, округлость, и прямолинейная. И обработка поверхности и т. Д.

Классификации

1.Обычные ЛинейныеВал(Sf): так как обычная линейная оптическая ось находится в точечном контакте с линейной точкой подшипника, твердость поверхности обычной линейной оптической оси очень высока, поэтому материал и метод термической обработки важны. Материал: suj2 (эквивалент) Национальный стандарт gcr15. Твердость: hrc60±2; Глубина закаленного слоя: 0,8-3 мм; шероховатость поверхности: ra0.10m-ra0.35m; прямолинейность: 70 мкм/1000 мм или меньше; допуск внешнего диаметра вала g6

2, хромированный линейный вал (sfc): хромированная линейная оптическая ось основана на обычной линейной оптической оси, покрытой слоем твердого хрома, также известной как стержень подшипника, может быть применен к окружающей среде легкой ржавчины или плохой окружающей среды. Он широко используется в промышленных роботах, движущейся части автоматических устройств системы скольжения. Suj2 (эквивалент) Национальный стандарт gcr15. Уровень защиты: hrc60±2; Глубина закаленного слоя: 0,8-3 мм; шероховатость поверхности: ra0.10m-ra0.35m

3, хромированный линейный гибкий вал (rsfc): хромированный линейный мягкий вал из-за его толстого хромированного слоя может быть непосредственно использован для прецизионных поршневых стержней и некоторых самосмазывающихся подшипников. Из-за умеренной твердости, он был применен во многих областях. Материал: 45 # или 40cr или 2cr13; Твердость: hb220-260; Глубина закаленного слоя: 0,8-3 мм; прямолинейность: 0,15 мм/1000 мм или менее; Толщина хромированного покрытия: 0,02-0,05 мм

4. Линейный вал из нержавеющей стали: линейный вал из нержавеющей стали обладает высокой коррозионной устойчивостью, высокой прочностью и износостойкостью для поддержания его эффективной работы. Поэтому он может быть применен в местах, где возможно окисление, таких как вода, химические вещества, пар, морская вода и т. Д. Материал: sus404c, sus304 твердость: hrc60±2; Глубина закаленного слоя: 0,8-3 мм; шероховатость поверхности: ra0.10m-ra0.35m Прямолинейность

5, хромированный полый вал: хромированный полый вал. Благодаря своей полой конструкции, полый вал значительно уменьшает вес и упрощает структуру. Внутренняя часть подходит для проникающих измерительных проводов, сжатия воздуха, добавления смазочного масла, или используется для роботизированных рук.

Применение:

Линейный вал широко используется во многих системах линейного движения, таких как цилиндрические стержни, автоматические прецизионные принтеры, автоматы для резки и промышленные роботы.

Технические характеристики
CNC линейный направляющий рельс линейный направляющий блок SBR/TBRСостоит из опоры рельса, вала (рельса) и количества блоков. Они предоставляются как единицу или как соответствующие компоненты.Все компоненты стандартизированы, чтобы быть полностью взаимозаменяемыми.
1. Круговая линейная направляющаяПодушка из бутадиен-стирольного каучука10, 12, 13, 16, 20, 25, 30, 35, 40, 50;

2. Направляющий стержень материал: S45 # углеродистая сталь или Gcr15 подшипниковая сталь

3. Опорная рейка: алюминиевый сплав

4. Высокое качество, длительный срок службы, высокая точность

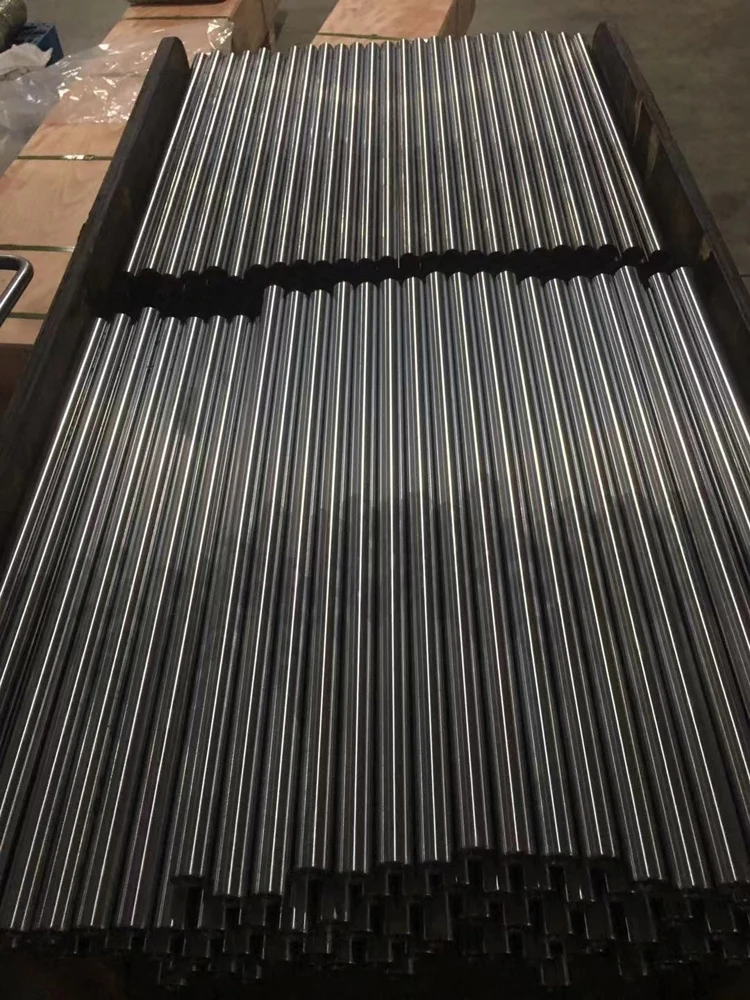

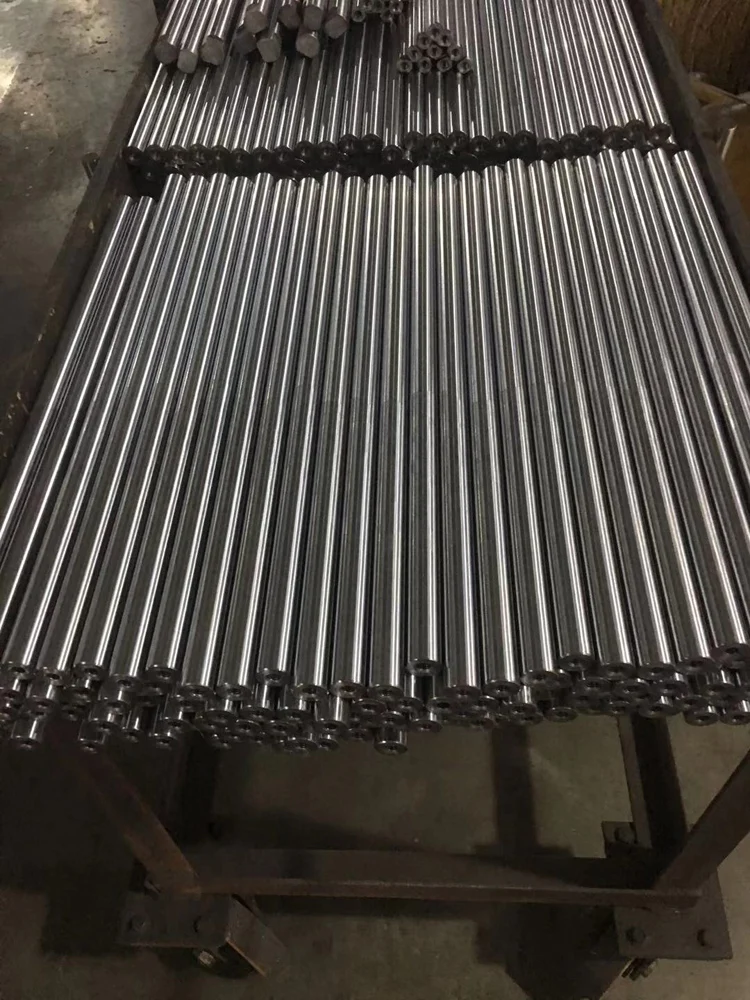

5. Производство с большими запасами -- конкурентоспособная цена и быстрая доставка

6. Мы можем специально сделать длину направляющей, расстояние отверстия установки отверстия в соответствии с вашими требованиями

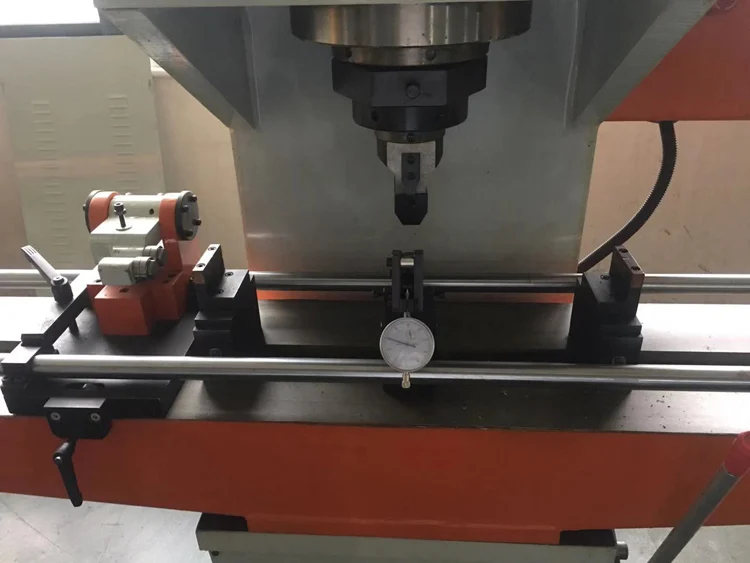

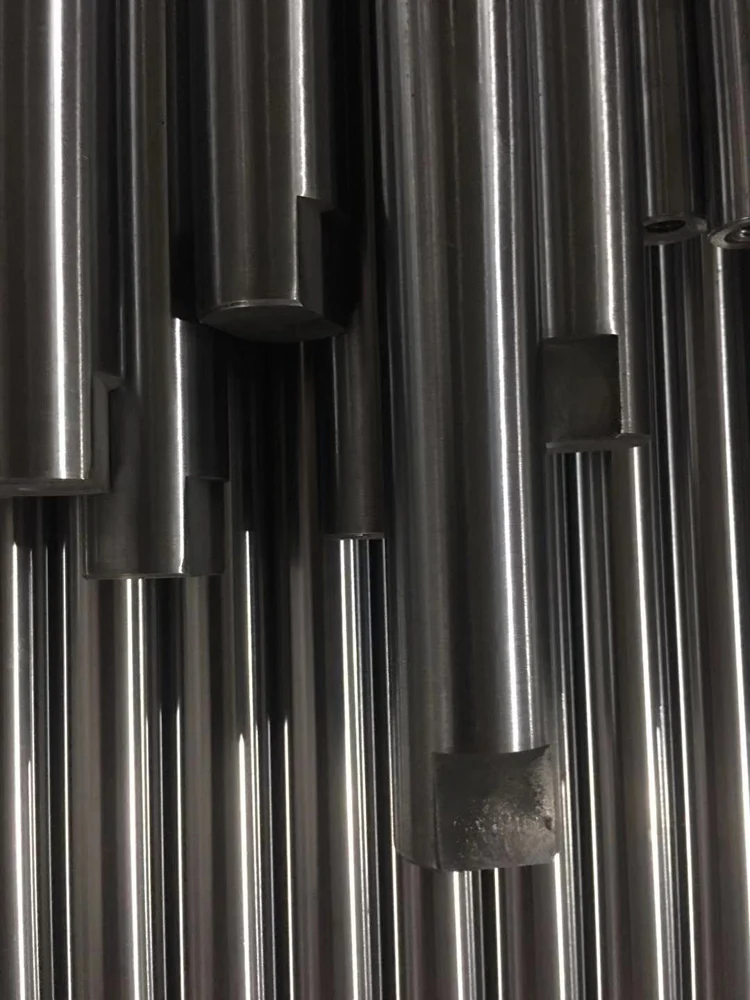

7. Мы можем машинный конец круглого линейного направляющего по вашим чертежам.

8. Торговый экспортер-9 лет опыта экспорта, так что вы будете иметь профессиональный сервис от нас

С помощью функции: Используется в обороне, прецизионном оборудовании, медицинских инструментах, химикатах, печати, сельском хозяйстве, роботизированных, автоматических производственных линиях и т. Д.

Храктеристика устройства:

Shenzhen YSD Technology Co., Ltd является профессиональным производителем подшипников, разработок, продаж и услуг. Используя более 100 сотрудников, мы в настоящее время работаем на фабрике площадью 8000 квадратных метров, оборудованных строгим производственным линиями, которые квалифицированы с пылеотталкивающим требованием.

Мы обеспечиваем игольчатый роликовый подшипник, глубокий шарикоподшипник паза, выравнивающий шарикоподшипник, угловой контактный шарикоподшипник, упорный шарикоподшипник, подшипник колеса, вставной подшипник, машинный подшипник, игрушечный подшипник и все виды других подшипников с годовой выходной мощностью 100 миллионов штук электронной сигареты.С корейским научно-исследовательским центром, более 40 специалистов посвящены зачатию, разработке, улучшению и следованию нашей продуктовой цепи. Китайские географические преимущества и высокая эффективность производственного процесса гарантируют лучшую фабричную прямую цену. Управление скандинавским стилем проекта позволяет нашей команде раскрыть свой ум всему миру и стать мировым производителем.

Мы можем OEM и ODM для вас. Приветствуем ваш заказ образца.
