FL7733AMX IC компонентов электронное первичное-сторона-регулируемый светодиодный драйвер с коррекция коэффициента

Описание и отзывы

Трекер стоимости

Характеристики

FL7733AMX

Основной-боковой-регулируемый светодиодный драйвер с коррекцией коэффициента мощности

Особенности

Производительность

<± 3% общий допуск постоянного тока по всем условиям

<± 1% по сравнению с универсальным отклонением напряжения линии

<± 1% от 50% до 100% вариации напряжения нагрузки

<± 1% с ± 20% магнитной индуктивностью

Управление первичной стороной (PSR) для экономически эффективного решения без требования входного конденсатора Bulf и вторичной схемы обратной связи

Диапазон входного напряжения: 80VAC-308VAC

Высокий PF> 0,9, и низкий THD <10% по универсальному диапазону входного сигнала

Быстрый Пуск <200 мс (при 85 В переменного тока) с использованием Intermal высокого напряжения запуска с VDD Regultaion

Адаптивное управление петлей обратной связи для запуска без перезагрузки

Система защиты

Светодиодная защита от короткого/открытого света

Выход диод короткая защита

Чувствительный резистор короткая/открытая защита

Защита от перенапряжения VDD (OVP)

Блокировка напряжения VDD (UVLO)

Защита от перегрева (OTP)

Все средства защиты являются автоматическим перезапуском (AR)

Ограничение тока по циклу

Описание продукта:

FL7733A является высоко интегрированным ШИМ контроллером с усовершенствованной технологией первичного регулирования (PSR) для минимизации компонентов в светодиодных конвертерах с низкой и средней мощностью.

Используя инновационную технологию TRUECURRENT, чтобы обеспечить плотную толерантность постоянного тока, этот светодиодный драйвер обеспечивает дизайн с постоянным током (CC) допуск менее ± 1% по универсальному диапазону напряжения для удовлетворения строгих требований к яркости светодиодов.

Минимизируя колебания времени включения, высокий коэффициент мощности и низкий THD над универсальным линейным диапазоном получаются в FL7733A. Встроенная Высоковольтная схема запуска обеспечивает быстрый запуск и высокую эффективность системы. Во время запуска адаптивное управление петлей обратной связи предвосхищает стабильное состояние и устанавливает Начальное состояние обратной связи близко к стабильному состоянию, чтобы не допустить перебоев или перебоев светодиодного тока.

FL7733A также обеспечивает защиту powerul, такие как светодиод короткое/открытое, и перегрев для высокой надежности системы.

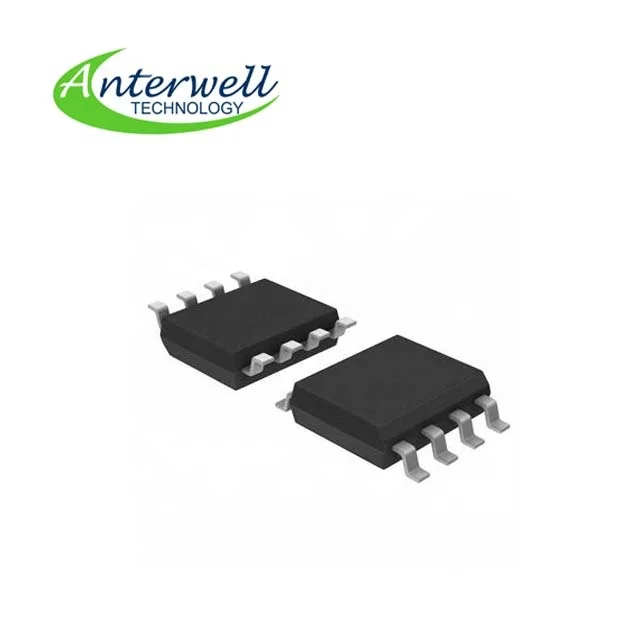

В FL7733A контроллер доступен в 8-pin маленький-контурный пакет (SOP).

Приложений

Система светодиодного освещения с низкой и средней мощностью от 5 Вт до более 60 Вт совместима с функцией аналогового затемнения





***************************************************************************************************
