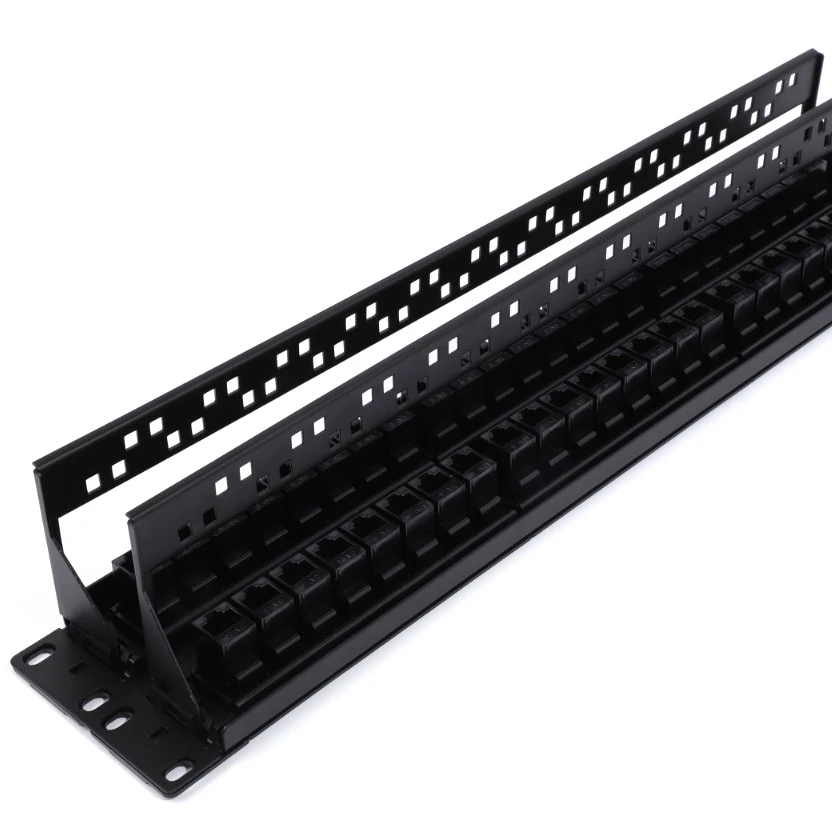

Высокое качество 1U 48 18 портов патч-панель UTP FTP back bag

Название продукта

Коммутационная панель

Категория

Cat5E & Cat6 Cat6A 8P8C

Порт

12/18/24/28

Контактные данные

PC Ul94V-0, 0,45 мм (0,018 ") Диаметр Фосфорная бронза с 3 U"/0.0762um до 50 U "/1.27um Позолота на контактной зоне

Цвет

Черный

Прекращение

Dual IDC

Размер продукта

10 дюймов/19 дюймов, 1U и 2U

IDC

ПК UL94V-0, принимаем 22-26 AWG сплошной провод

Стандарт

ISO/IEC 11801 и EIA/TIA-568Bstandards

Минимальное количество для заказа

100 шт

Цена

FOB Шэньчжэнь

Упаковка

1 шт./кор., 20 шт/коробка, размер коробки: 52X26X50 см

Условия оплаты

Банковский перевод и Western Union, Moneygram, Paypal

Описание продукта:

При построении сборных кабельных систем патч-панели используются в стойках и телекоммуникационных шкафах для монтажа кабелей, чтобы обеспечить высокое качество коммутации. Для каждой линии выделен отдельный порт коммутационной панели. Коммутационная панель-это блок разъемов, количество которых соответствует количеству портов. Например, блок из 24 разъемов-это 24-портовая панель.

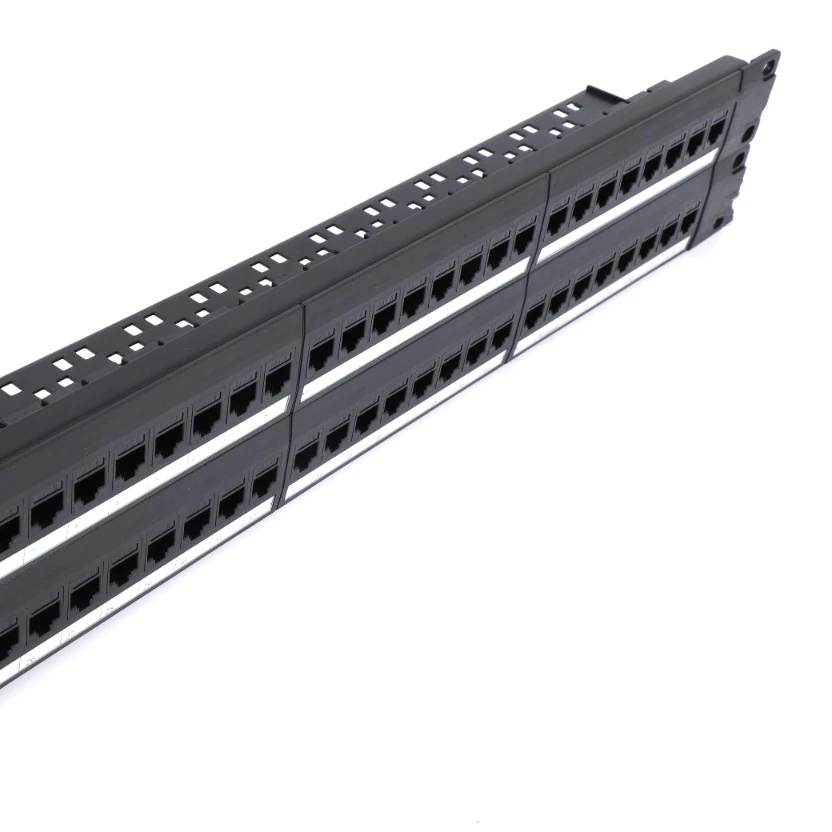

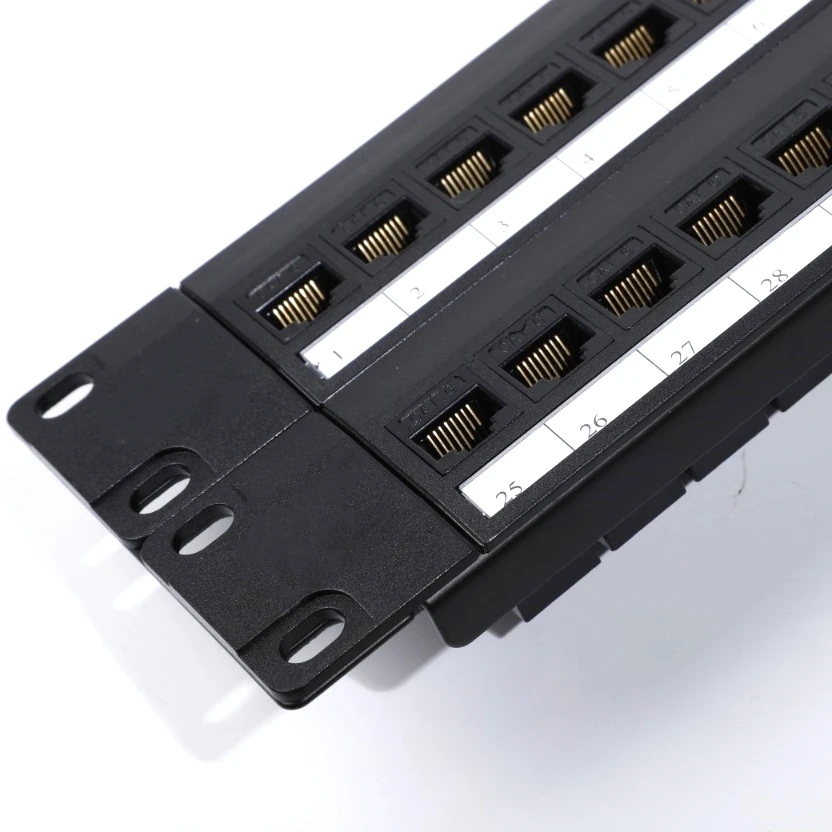

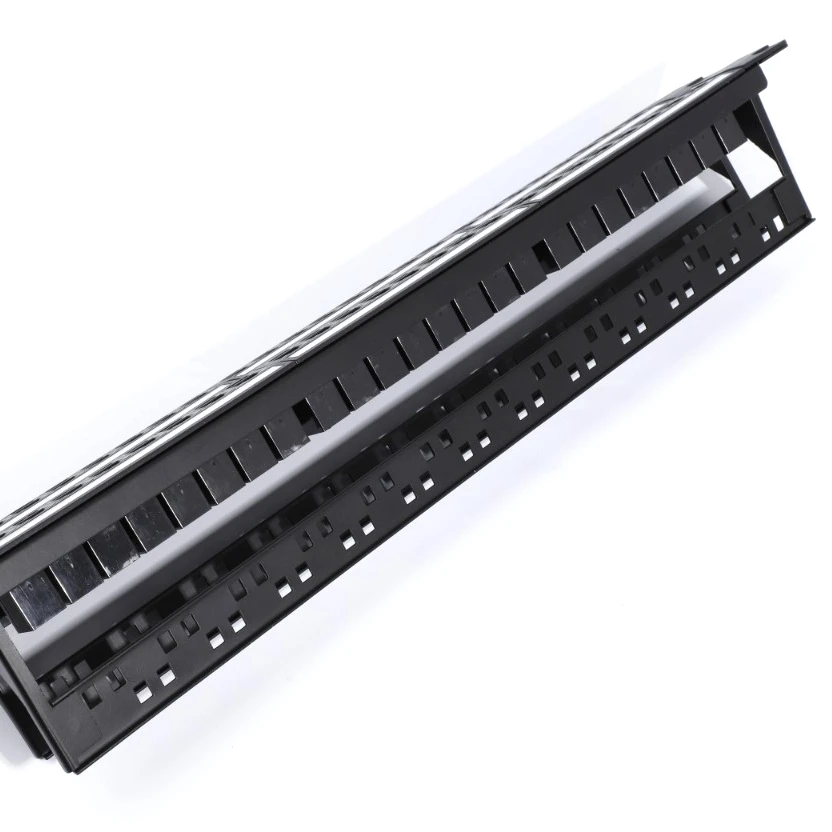

Числовая маркировка нанесена на порты в передней части панели. На задней панели контакты содержат цветовую и цифровую маркировку. Есть зоны для дополнительной маркировки.

Патч-панели различаются по количеству портов, категории и технике крепления.

По количеству портов коммутационные панели 12-, 24-и 48 портов наиболее широко распределяются.

По стандартам в основном используются патч-панели категории 5e и 6.

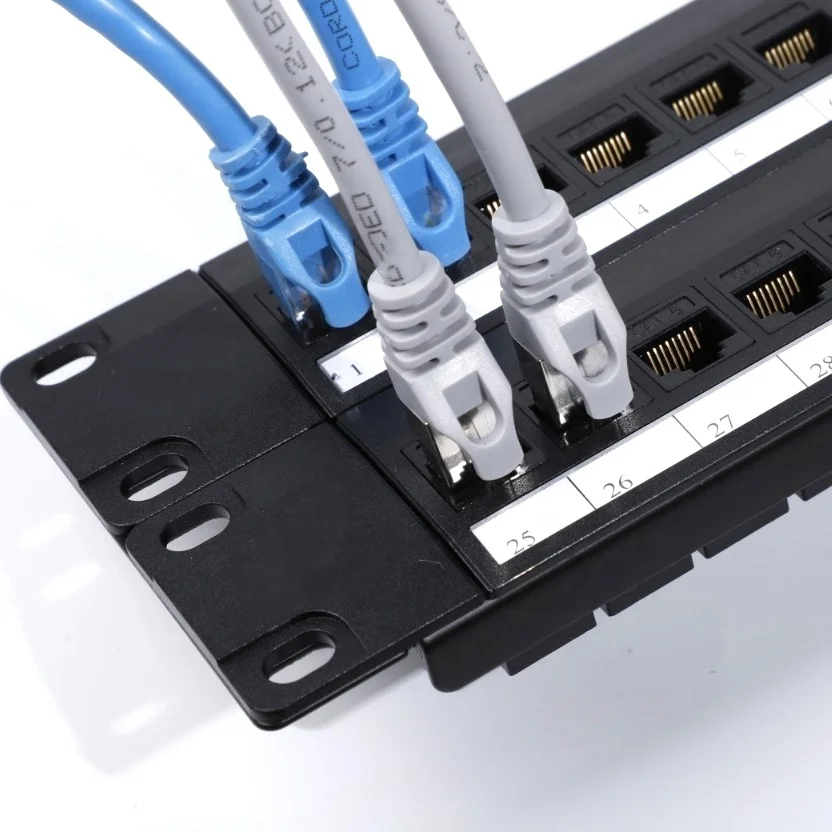

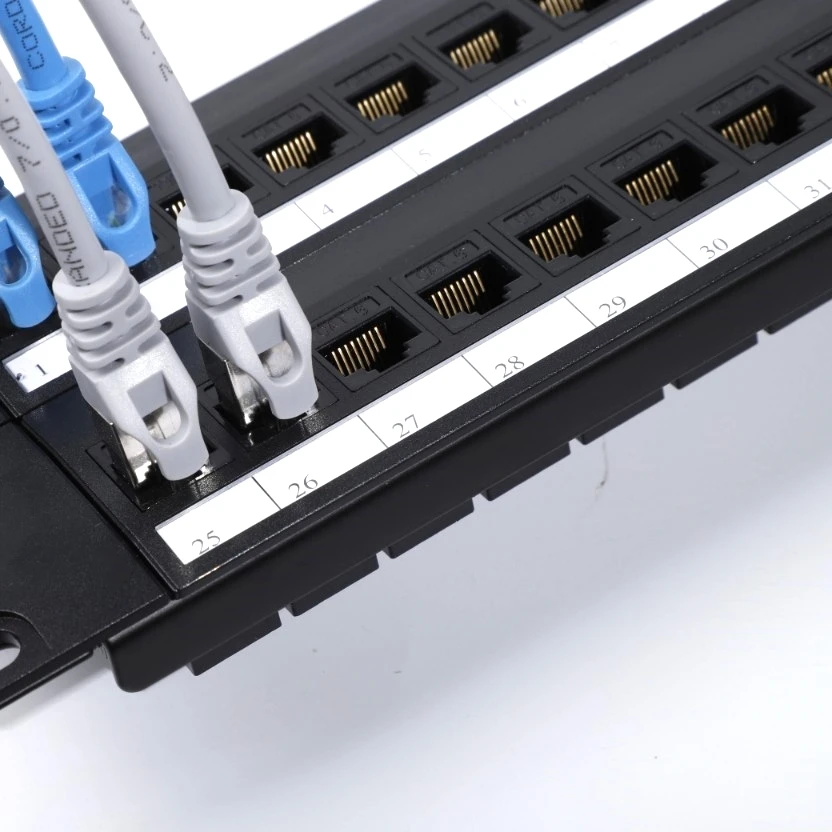

Основное значение для коммутации-патч-корды (секции кабеля, обычно длиной до 5 м, соответствующей категории с разъемами штепсельного типа на концах). Они используются для подключения портов патч-панели, активного оборудования, розеток в рабочих местах (ПК, телефонов, принтеров и т. Д.).

Кабель проложен к каждому порту и с помощью специального инструмента монтируется (подключен к) в модуле IDC (IDC является изоляционным смещением соединения). Существуют следующие типы IDC модулей: типа 110, Krone и Dual IDC (универсальный). В зависимости от типа модуля для монтажа кабеля используются различные инструменты. Dual IDC является универсальным модулем и допускает использование инструмента типа 110 и инструмента типа Krone для монтажа кабелей.

Панели могут быть установлены на стене и в 19 "телекоммуникационных шкафах, стойках и рамах. Некоторые виды панелей производятся по стандарту 10 ".

Панели, установленные на стене, могут быть на опоре (с задним креплением) и с передним креплением.

Панели на опоре снимаются с опоры при монтаже кабелей, а затем они блокируются обратно. Кроме того, они могут быть установлены на 19 "рамах для крестов типа 66, из-за того же типа используемых опор.

Панели с фронтальным креплением крепятся непосредственно к стенам. Они более компактны, могут быть установлены непосредственно на коробку. Размер 24-порт панели с нагрудный ремень 19 ", что позволяет использовать их в стеллажи для выставки товаров.

Настенная патч-панель с фронтальным креплением

В соответствии с типом портов есть телефонная и компьютерная коммутационная панель. Телефонные панели имеют порты типа RJ-12 (6p4c, 6p6c) и используются для коммутации телефонных линий. Чтобы сделать коммутацию с телефонными станциями простой, некоторые телефонные патч-панели снабжены портами типа Telco (25 пар).

КомпьютерПатч-панелиУRJ45(8p8c) порты и наиболее часто используются в компьютерных сетях. В зависимости от требований к линиям передачи данных в компьютерных сетях патч-панели с RJ-45 портами могут быть категории 5е и категории 6. Патч-панели с экранированными портами используются в построенных кабельных системах с экранированными цепями связи.

Модульные панели-это отдельный тип патч-панелей. Это панели с ячейками для модуля специального формата. Как модуль обаRJ12ИRJ45, И BNC может использоваться даже для оптического кабеля, модульные панели позволяют создать практически любую конфигурацию порта, необходимую для решения задач.
