24 ГГц микроволновый радар-датчик делает точный контроль парковки
Управление парковкой становится проблемой наряду с увеличением числа частных автомобилей в крупных городах.
Тем не менее, традиционный детектор петли стоит перед огромной проблемой для безопасности.
По сравнению с традиционным детектором ворот барьера, радар поставляется со следующими функциями:
1. Низкая ложная сигнализация, точный контроль барьера, отсутствие опасности и повреждения транспортных средств и людей,
2. Простая установка, нет необходимости в сложных строительных работах, таких как детектор петли,
3. Простая конфигурация, ее можно настроить с помощью приложения для смартфона,
4. Совместимость с контролем ворот барьера рынка, легкая замена детектору петли,
5. Длительный срок службы и отсутствие технического обслуживания.
Радар Особенности:
* Стабильно обнаруживает людей и транспортных средств
* Интегрированный дизайн, компактный
* Простая установка и низкая стоимость обслуживания
* Вся погода и весь день работы
* Длительный срок службы
• Сильная экологическая адаптивность
* С несколькими интерфейсами протокола связи
* IP66
Спецификация:
Частота передачи
24,00-24,25 ГГц
Выходная мощность
10dBm
Частота обновления
20 мс
Потребляемая мощность
1,5 W
Обнаружения характеристики
Расстояние обнаружения
0,1 ~ 10 метров
Подходит для газа
Человека, транспортного средства
Выделяют следующие автомобили
0,6 метров
Характеристики антенны
Ширина луча/TX
Азимут в 22 °, высота в 37 °
Аппаратные характеристики
Напряжение питания
6 ~ 24 В постоянного тока
Потребляемый ток
0.12A
Рабочая температура
-40 ~ + 85 ℃
Класс защиты от поражения электрическим током
IP66

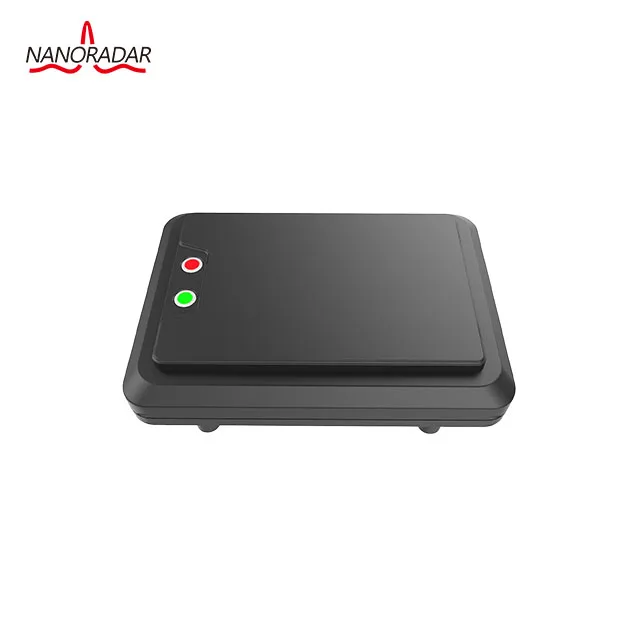

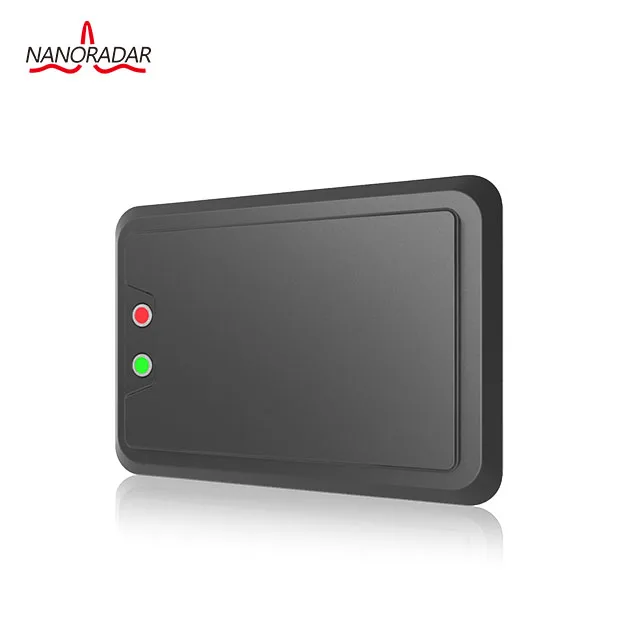

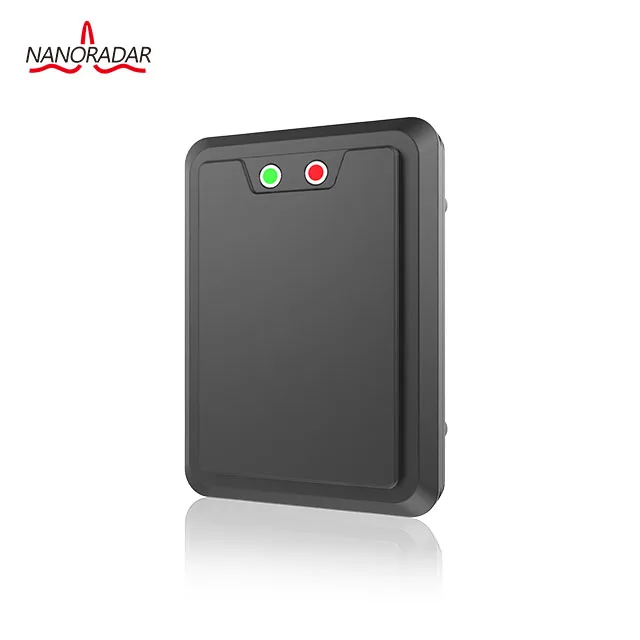

TGR10 является экономически эффективным радиолокационным датчиком с радиусом действия 24 ГГц
Для системы контроля доступа
Он принимает режим модуляции FMCW, который может точно обнаруживать людей и транспортные средства, и он имеет высокую способность различать людей и транспортные средства, чтобы достичь функции анти-хит.

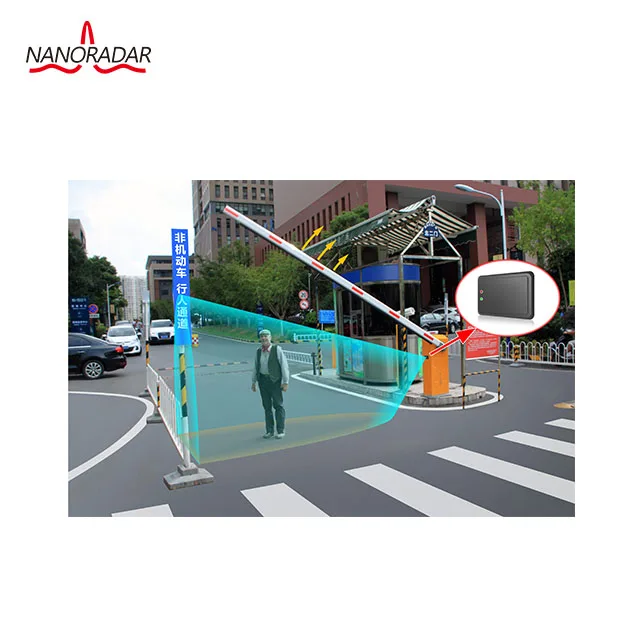

Триггер Радар и анти-хит радар
Датчик радара ворот барьера включает:
* Один радар-экспедитор, который яОстановились на боковой дороге автомобиля, чтобы управлять рукой ворот.
* Еще один антихитовый радарУстановлен на коробке ворот для защиты от ударов.
Возможность различать человеческие и транспортные средства, RS485/WIFI связь,
Простая установка
Преимущества TGR10 в применении системы контроля доступа
1. Передовые технологии обработки сигналов могут быть использованы для надежного обнаружения пешеходов и транспортных средств и эффективного предотвращения «разбивания транспортных средств и людей».
2, простая установка, нет необходимости разрушать землю, значительно уменьшая сложность строительства и расходов на техническое обслуживание.
3, он имеет функцию связи RS485 и WIFI, оснащен веб-интерфейсом и приложением мобильного телефона, что удобно и быстро для настройки параметров.
4, радиолокационное расстояние обнаружения и площадь можно отрегулировать, и оно может эффективно предотвратить инциденты побега.
5, интегрированный дизайн, маленький и красивый, легко интегрируется внутри и снаружи.
6, сильная экологическая адаптивность, радарная производительность не зависит от света, пыли, дождя и снега, дымки и других суровых условий.
7, длительный срок службы: срок службы Катушки заземления обычно От 1 до 2 лет, но радар может достигать От 5 до 10 лет.
Определение определения TGR10:
Цвет
Definitio
Примечания
Красный
DDC (+)
Внешний DC12V положительный
Черный
GND (-)
Внешний DC12V отрицательный
Коричневый
Контакт реле
Обычно объект -- близко,
Без объекта -- открытый.
Белый
Синий
Автоматическая машина для сбора порог соотношение цена/качество
Короткое замыкание автоматического сбора порогового значения
Оранжевый
Цвет: желтый
RS485 T/R +
RS485 порт
Зеленый
RS485 T/R-
RS485 B порт
Мы предоставляем программное обеспечение для тестирования радаров и параметров:
Применение
Широко используется при парковке зданий, системе контроля доступа и т. Д.
Радиолокатор заградительного барьера широко используется при парковке зданий, системе контроля доступа, парковках и т. Д.
Рекомендуемые товары
Доступная к группе наблюдения24Радар-датчик GHz для приближения77 ГГц Радар для автомобиля
РадарДля защиты периметраБезопасная система для тяжелого оборудованияПередняя предупреждение о столкновении
ДопплерЯNdoor и открытый радар система видеонаблюдения 24GHz микроволновый радар для
ДвиженияОбнаружения радарного датчикаFИли периметраПарковки системы контроля доступа
О nanoradar
Ведущий миллиметровый волновой радар-поставщик в Китае
2. MR72 --- 77GHz 40-80 метров UAV радар предупреждения столкновений 3. CAR28T / 28F --- автомобильный BSD/LCA радар Сверхмощный Радар для предупреждения столкновений. 4. MR76 --- 77 ГГц 160 метров автомобильный радар ADAS (ACC/AEB) 5. NSR80W/NSR100W/NSR300W --- обнаружение вторжений по периметру безопасности
Профессиональная команда Nanoradar производит профессиональные радарные продукты!
Вопросы и ответы
Вопросы и ответы
1) программное обеспечение управления тестом не может быть подключено Проверьте, правильно ли подключен источник питания, правильно ли подключен последовательный портИ правильная ли линейная последовательность. Проверьте, есть ли последовательный кабель и конвертерПовреждена.
2) не может обнаружить объект Откройте программное обеспечение управления тестами, чтобы прочитать информацию о конфигурации и проверитьПравильно ли читаются параметры: если нет изменений, есть проблема сПоследовательного соединения. Пожалуйста, убедитесь, что серийное соединение нормальное и серийные параметрыНастроен правильно. Если состояние обнаружения остается неизменным, радар должен быть повторно откалиброван и, пожалуйста,Убедитесь, что в зоне обнаружения радаров нет цели.
3) радар не реагирует, когда человек проходит Откройте программное обеспечение управления тестами, чтобы прочитать информацию о конфигурации радара и проверитьЕсть ли функция различия между человеком и транспортными средствами, если да, измените ее на нет и сохранитеПараметры.
4) барьер ворота не может вниз после того, как транспортное средство проходит Откройте программное обеспечение управления тестами, чтобы прочитать информацию о конфигурации радара и проверитьЕсли установка расстояния обнаружения превышает фактическую ширину полосы движения. Если да, то необходимоИзмените в соответствии с таблицей определения расстояния и сохраните параметры.
(Обратите внимание:Расстояние обнаружения должно быть установлено меньше фактической ширины полосы движения)
5) датчик радара зеленый свет всегда включен Проверьте, есть ли какие-либо изменения в окружающей среде фона.
Например,Если положение окружающего забора полосы изменяется, порог фона должен бытьОбновляется.
(Примечание: не обновляйте порог фона в условиях снега и дождя).
