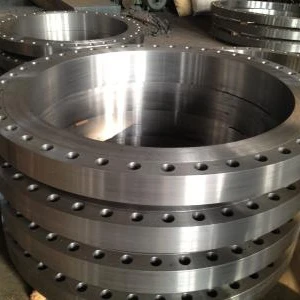

ИСО высокое качество стяжная муфта из углеродистой стали кованые фланцы

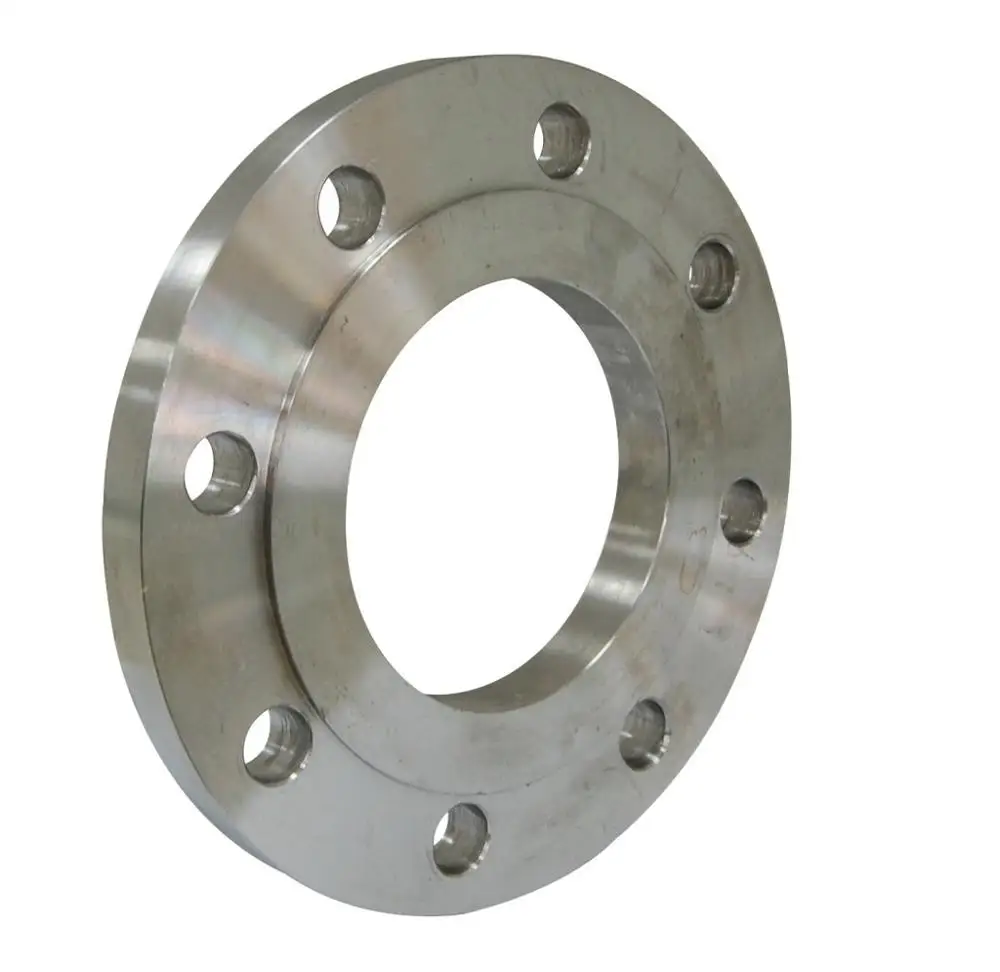

Наши кованые из углеродистой стали пластинчатый фланец прошедший сертификацию по стандартам применяется для соединения труб.





В пластинчатый фланец прошедший сертификацию имеет круглый диск защищен на конец трубы и позволяет ему быть крепится к другой трубы. Обычно используется в топлива и водопроводных труб, два фланца на нижней части слева и справа будет болтами вместе с набивкой в между ними. Фланцевой пластины будет иметь отверстия для болтов по всему периметру и будет использоваться для создания соединений, тройников и соединений.

При построении трубопровода, длины трубы бывшие в употреблении (не всегда известны. По производству труб отдельно от прижимная планка фланца, сварщики могут отрезать трубы для резки листового металла по длине и сварить прижимная планка фланца на месте для присоединения к труб на любой необходимой длины. Пластин также может быть сварные трубы на лёгким уклоном, разрешая двух труб, котор нужно соединить, которые не могут быть точно выстроились.

1) ANSI B16.5, ASME B16.47 фланец

Размерный ряд: 1/2 "до 80" DN15 для DN2000

Дизайн: Сварка шеи, скольжение на слепоту, сваркой, резьбовые, внахлестку

Максимальное давление: 150 #, 300 #, 600 #,900 #,1500 #, 2500 #

Толщина стенок для фланец приварной встык: STD, SCH40, SCH80, SCH160. Schxxs

Материал: углеродистая сталь A105, нержавеющая сталь 304/304L, 316/316L

Покрытие: черная краска, желтая прозрачная краска, холодный и горячий цинкование

Упаковка: мореходный plywooden случай, деревянный паллет

2) EN1092-1 фланец

Размерный ряд: DN15 для DN2000

Дизайн: type01 пластинчатый фланец прошедший сертификацию по стандартам, type02 свободный фланец, type05 глухой фланец, type11 сварки Обнимание

Type12 скольжения на фланец, Тип 13 резьбовой фланец

Максимальное давление: PN6, PN10, PN16, PN25, PN40, PN64, PN100

Материал: углеродистая сталь C22.8, S235, S235JR, P235GH, нержавеющая сталь: 304/304L, 316/316L

Покрытие: черная краска, желтая прозрачная краска, холодный и горячий цинкование

Упаковка: морская достойная plywooden чехол, деревянном паллете

3) DIN фланец

Размерный ряд: DN15 для DN2000

Дизайн: на фланце DIN2573,2576,2502,2503, 2543,2545

Сварочные шеи falnge DIN2631, 2632,2633,2634,2635

Слепой фланец DIN 2527 PN6, PN10, PN16, PN25, PN40

Резьбовой falnge DIN2565,2566,2567,2567

Свободный фланец DIN 2641,2642,2656,2673

Материал: углеродистая сталь ST37.2, нержавеющая сталь 1,4301, 1,4404

4) ГОСТ фланец

Размерный ряд: DN15 к DN 2000

Дизайн: плиты falnge 12820-80, фланец приварной встык 12821-80

Максимальное давление: PN6, PN10, PN16, PN25, PN40

Материал: углеродистая сталь CT-20, нержавеющая сталь 304/304L, 316/316L

Покрытие: устойчивый к коррозии масла, холодный и горячий оцинкованный

Упаковка: морская достойная plywooden чехол, деревянном паллете

5) JIS B2220 FALNGE

Размер ragne : 15A для 2000A

Дизайн: SOP, привязка, SOH,

Puressure: 1K/2K 5K, 10K, 16K, 20K, 30К 40K

Материал: углеродистая сталь SS400, нержавеющая сталь SUS304, SUS316

Покрытие: устойчивый к коррозии масла, холодный и горячий оцинкованный

Упаковка: морская достойная plywooden случай, деревянный паллет

Таблица ANSI, ASME, ASA, B16.5 150 фунтов/кв.. В такой стране, как. Пластина из углеродистой стали RF
Ø	D	B	G	М	J	K	Отверстий	L	Кг.
1/2"	88,9	11,1	34,9	30,2	22,3	60,3	4	15,9	0400
3/4"	98,4	12,7	42,9	38,1	27,7	69,8	4	15,9	0700
1-дюймовыечистые этикетки пробки	107,9	14,3	50,8	49,2	34,5	79,4	4	15,9	0800
1 1/4"	117,5	15,9	63,5	58,8	43,2	88,9	4	15,9	1100
1 1/2"	127,0	17,5	73,0	65,1	49,5	98,4	4	15,9	1400
2"	152,4	19,0	92,1	77,8	62,0	120,6	4	19,0	2200
2 1/2"	177,8	22,2	104,8	90,5	74,7	139,7	4	19,0	3600
3"	190,5	23,8	127,0	107,9	90,7	152,4	4	19,0	4100
3 1/2"	215,9	23,8	139,7	122,2	103,4	177,8	8	19,0	5200
4"	228,6	23,8	157,2	134,9	116,1	190,5	8	19,0	5600
5"	254,0	23,8	185,7	163,6	143,8	215,9	8	22,2	6300
6"	279,4	25,4	215,9	192,1	170,7	241,3	8	22,2	7500
8"	342,9	28,6	269,9	246,1	221,5	298,4	8	22,2	12600
10"	406,4	30,2	323,8	304,8	276,3	361,9	12	25,4	18500
12"	482,6	31,7	381,0	365,1	327,1	431,8	12	25,5	28000
14"	533,4	34,9	412,7	400,0	359,1	476,2	12	28,6	36000
16"	596,9	36,5	469,9	457,2	410,5	539,7	16	28,6	46000
18"	635,0	39,7	533,4	504,8	461,8	577,8	16	31,7	50000
20"	698,5	42,9	584,2	558,8	513,1	635,0	20	31,7	64000
22"	749,3	46,0	641,2	609,6	564,4	692,1	20	34,9	72000
24"	812,8	47,6	692,1	663,6	615,9	749,3	20	34,9	89000

Примечание: 1. Класс 150 фланцы, за исключением внахлестку будет поставляться с 0,06 (1,6 мм) поднял лицо, что входит в 'thickness' (C) и «длиной через hub' (Y1), (Y3). 2. Для скольжения, резьбовые, сваркой и фланцы, концентраторов может быть сформирован либо по вертикали от основания до верха или зауженные в пределах 7 градусов. 3. Слепые могут быть сделаны с одной и той же концентратор, которые используются для скольжения на фланцы или без ступицы. 4. Набивка поверхности и обратной стороне (Опорная поверхность для резьбового соединения) сделаны параллельно не познее 1 градусов. Для того, чтобы выполнить параллелизм, пятно перед осуществляется согласно MSS SP-9, без снижения толщины (C). 5. Глубина резьбой раструбного соединения (D) покрыта ANSI B 16,5 только в размерах через 3 дюйма, более чем 3 дюйм равен по выбору завода-изготовителя.

Таблица ANSI, ASME, ASA, B16.5 300lb/кв. В такой стране, как. Пластинчатый фланец прошедший сертификацию по стандартам RF
Ø	D	B	G	М	J	K	Отверстий	L	Кг.
1/2"	95,6	14,3	34,9	38,1	22,3	66,7	4	15,9	0700
3/4"	117,5	15,9	42,9	47,6	27,7	82,5	4	19,0	1100
1-дюймовыечистые этикетки пробки	123,8	17,5	50,8	54,0	34,5	88,9	4	19,0	1400
1 1/4"	133,3	19,0	63,5	63,5	43,2	98,4	4	19,0	1800
1 1/2"	155,6	20,6	73,0	69,8	49,5	114,3	4	22,2	2600
2"	165,1	22,2	92,1	84,1	62,0	127,0	8	19,0	3400
2 1/2"	190,5	25,4	104,8	100,0	74,7	149,2	8	22,2	4400
3"	209,5	28,6	127,0	117,5	90,7	168,3	8	22,2	6100
3 1/2"	228,6	30,2	139,7	133,3	103,4	184,1	8	22,2	7500
4"	254,0	31,7	157,2	146,0	116,1	200,0	8	22,2	10100
5"	279,4	34,9	185,7	177,8	143,8	234,9	8	22,2	12500
6"	317,5	36,5	215,9	206,4	170,7	269,9	12	22,2	14100
8"	381,0	41,3	269,9	260,3	221,5	330,2	12	25,4	24800
10"	444,5	47,6	323,8	320,7	276,3	387,3	16	28,6	37100
12"	520,7	50,8	381,0	374,6	327,1	450,8	16	31,7	50000
14"	584,2	54,0	412,7	425,4	359,1	514,3	20	31,7	70000
16"	647,7	57,1	469,9	482,6	410,5	571,5	20	34,9	90000
18"	711,2	60,3	533,4	533,4	461,8	628,6	24	34,9	112000
20"	774,7	63,5	584,2	584,2	513,1	685,8	24	34,9	133000
22"	838,2	66,7	641,2	641,2	564,4	742,9	24	41,3	197000
24"	914,4	69,8	692,1	701,7	615,9	812,8	24	41,3	208000

Примечание: 1. Класс 300 фланцы, за исключением внахлестку будет поставляться с 0,06 (1,6 мм) поднял лицо, что входит в 'thickness' (C) и «длиной через hub' (Y1), (Y3). 2. Для скольжения, резьбовые, сваркой и фланцы, концентраторов может быть сформирован либо по вертикали от основания до верха или зауженные в пределах 7 градусов. 3. Слепые могут быть сделаны с одной и той же концентратор, которые используются для скольжения на фланцы или без ступицы. 4. Набивка поверхности и обратной стороне (Опорная поверхность для резьбового соединения) сделаны параллельно не познее 1 градусов. Для того, чтобы выполнить параллелизм, пятно перед осуществляется согласно MSS SP-9, без снижения толщины (C). 5. Глубина резьбой раструбного соединения (D) покрыта ANSI B 16,5 только в размерах через 3 дюйма, более чем 3 дюйм равен по выбору завода-изготовителя.

Таблица ANSI, ASME, ASA, B16.5 600 фунтов/кв.. В такой стране, как. Пластинчатый фланец прошедший сертификацию по стандартам RF
Ø	D	B	G	М	J	K	Отверстий	L	Кг.
1/2"	95,2	14,3	34,9	38,1	22,3	66,7	4	15,9	0800
3/4"	117,5	15,9	42,9	47,6	27,7	82,5	4	19,0	1400
1-дюймовыечистые этикетки пробки	123,8	17,5	50,8	54,0	34,5	88,9	4	19,0	1600
1 1/4"	133,3	20,6	63,5	63,5	43,2	98,4	4	19,0	2100
1 1/2"	155,6	22,2	73,0	69,8	49,5	114,3	4	22,2	3100
2"	165,1	25,4	92,1	84,1	62,0	127,0	8	19,0	3700
2 1/2"	190,5	28,6	104,8	100,0	74,7	149,2	8	22,2	5400
3"	209,5	31,7	127,0	117,5	90,7	168,3	8	22,2	7300
3 1/2"	228,6	34,9	139,7	133,3	103,4	184,1	8	25,4	8900
4"	273,0	38,1	157,2	152,4	116,1	215,9	8	25,4	11800
5"	330,2	44,4	185,7	188,9	143,8	266,7	8	28,6	24500
6"	355,6	47,6	215,9	222,2	170,7	292,1	12	28,6	29500
8"	419,1	55,6	269,9	273,0	221,5	349,2	12	31,7	43000
10"	508,0	63,5	323,8	342,8	276,3	431,8	16	34,9	70000
12"	558,8	66,7	381,0	400,0	327,1	488,9	20	34,9	86000
14"	603,2	69,8	412,7	431,8	359,1	527,0	20	38,1	100000
16"	685,8	76,2	469,9	495,3	410,5	603,2	20	41,3	142000
18"	742,9	82,5	533,4	546,1	461,8	654,0	20	44,4	175000
20"	812,8	88,9	584,2	609,6	513,1	723,9	24	44,4	232000
22"	869,9	95,2	641,2	666,7	564,4	777,9	24	47,6	292000
24"	939,8	101,6	692,1	717,5	615,9	838,2	24	50,8	330000

Примечание: 1. Класс 600 фланцы, за исключением внахлестку будет поставляться с 0,25 (6,35 мм) поднял лицо, которых не входит в 'thickness' (C) и «длиной через hub' (Y1), (Y3). 2. Для скольжения, резьбовые, сваркой и фланцы, концентраторов может быть сформирован либо по вертикали от основания до верха или зауженные в пределах 7 градусов. 3. Слепые могут быть сделаны с одной и той же концентратор, которые используются для скольжения на фланцы или без ступицы. 4. Набивка поверхности и обратной стороне (Опорная поверхность для резьбового соединения) сделаны параллельно не познее 1 градусов. Для того, чтобы выполнить параллелизм, пятно перед осуществляется согласно MSS SP-9, без снижения толщины (C). 5. Измерения различных размеров 1/2 через 3 1/2 те же, что и на класс 400 фланцы. 6. Глубина резьбой раструбного соединения (D) покрыта ANSI B 16,5 только в размерах через 3 дюйма, более чем 3 дюйм равен по выбору завода-изготовителя.

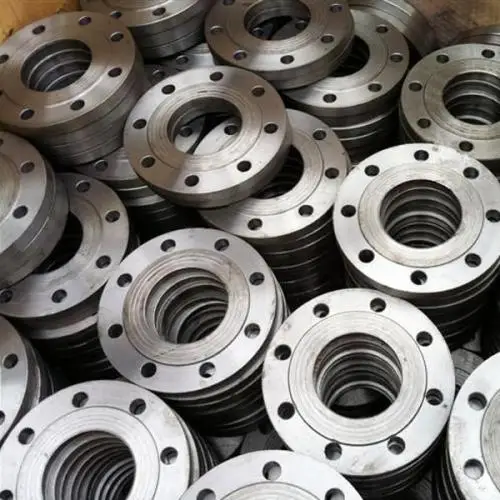

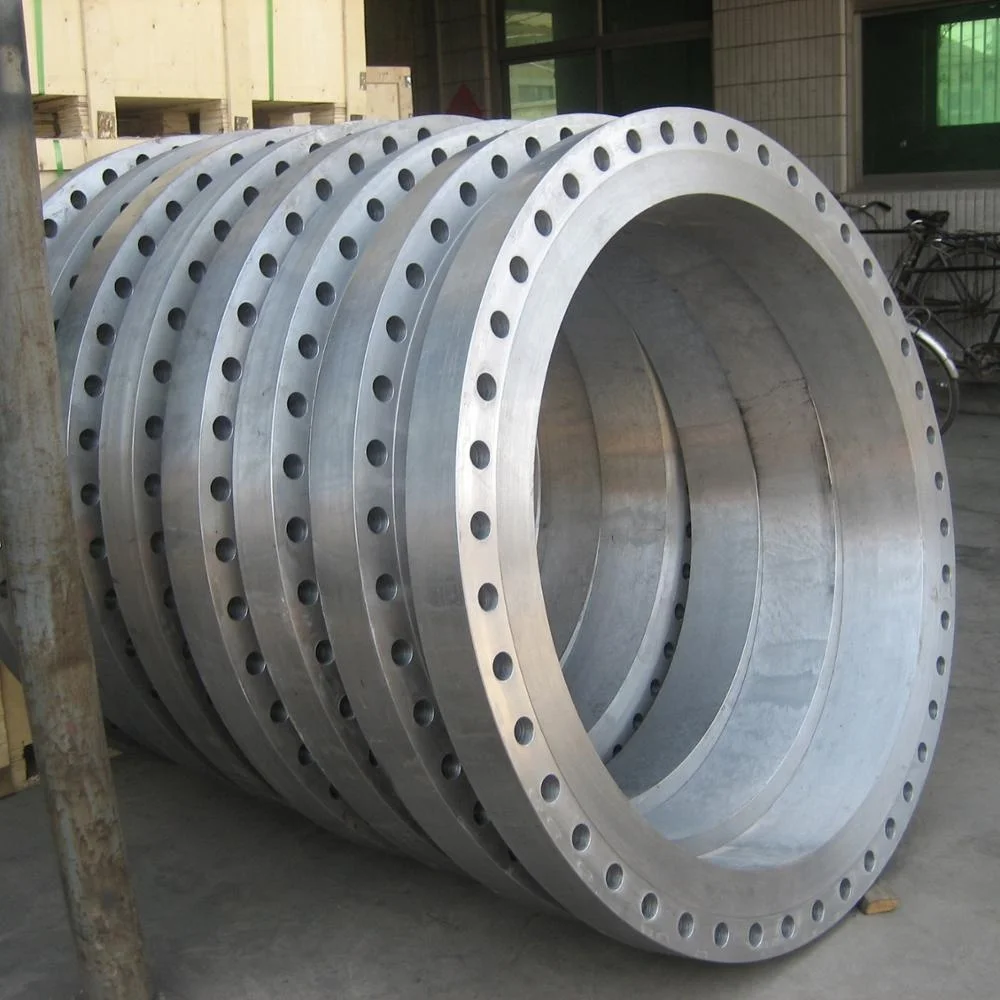

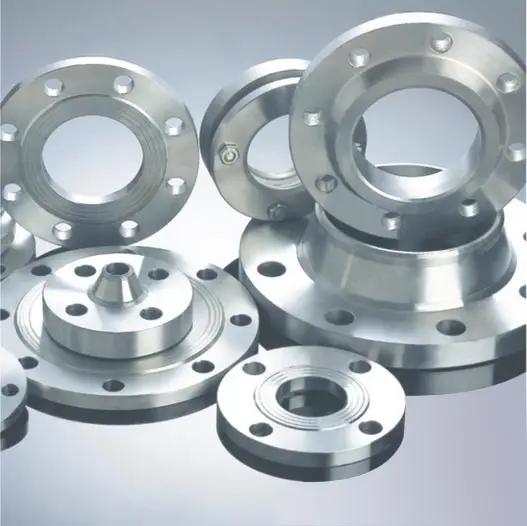

Пластинчатый фланец прошедший сертификацию по стандартам витрина

Фланцы плиты оборудование для модных проверок

Фланцы: гарантия надежной упаковки и доставки

Контроль качества
