Описание продукта:

LVDS сигнал 1920x1080(UFG) 6/8 бит FHD ЖК-панель VGA AV Разъем ЖК-контроллер плата

1. Общее описание

RTD2662 V2.0-это многофункциональная плата ЖК-контроллера, которая поддерживает+ VGA + AV видео вход сигнала и 50Pin TTL + 30P LVDS выход сигнала.Максимальное выходное разрешение до 1920X1080(1080P).
RTD2662 V2.0 может предложить 3,3 V блок питания для ЖК-панель. Так что она былаДизайн для ЖК-панели 7 ~ 18,1".

2. Особенности

Чипсет	RTD2662
Поддержка ЖК-панель	Интерфейс	Двойной LVDS
Поддержка ЖК-панель	Разрешение	До 1920X1080 @ 60 Гц
Мощность	Соответствии с требованиями доска	5 ~ 24V DC источник питания
	ЖК-панель	3,3 V
	Управление	Низкая Потребляемая мощность в режиме
	Работы в режиме ожидания	> 2 Вт
Язык экранного меню	Простой китайский, традиционный китайский, английский, французский, немецкий, итальянский, испанский, Россия, Япония, Корея
Основные функции	Питание, меню, вверх, вниз, источник
Видео вход	1 + 1 VGA + 2 AV

3. Функция разметки

Изображение только для справки, фактический товар является стандартным.

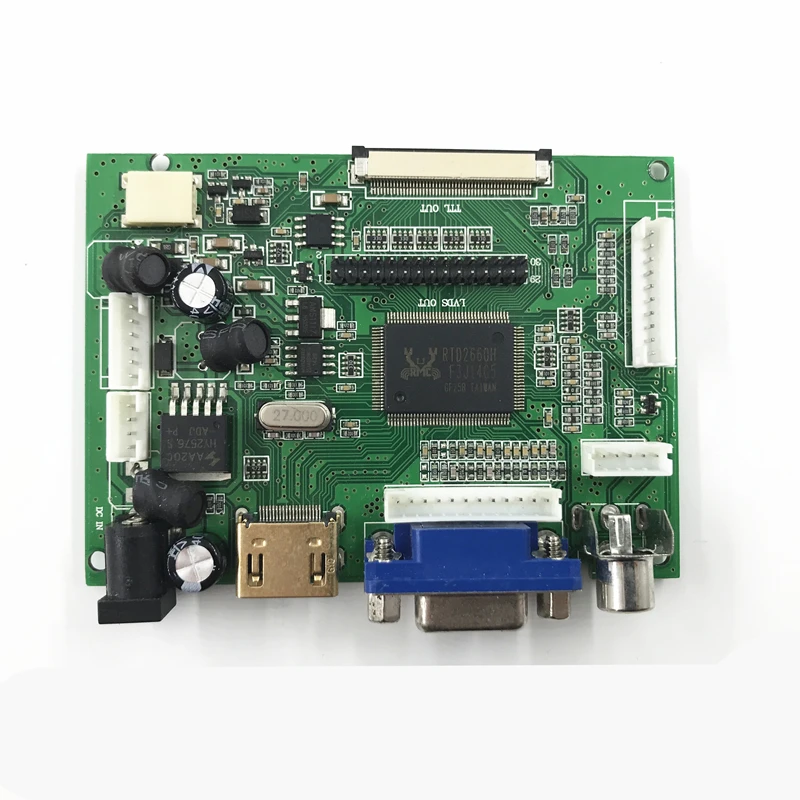

Вид сверху RTD2660 V2.0

Нет	Описание продукта:	Нет	Описание продукта:
-1 шт.	Потребляемая мощность	7	Клавишная панель, ИК и светодиодный индикатор
2	Входной сигнал	8	Потребляемая мощность
3	Входной сигнал VGA	9	Сигнал питания и управления для экстра инверторной платы
4	AV1 входного сигнала	10	Подсветка напряжение выходной разъем
5	Преобразовать видео VGA входной сигнал	11	Дифференциальная Сигнализация пониженного напряжения сигнала Выходной разъем
6	Дополнительный сигнал AV1 и AV2	12	TTL сигнала Выходной разъем

4. Определение интерфейса:

Интерфейс выхода сигнала LVDS:

Pin нет.	Определение	Описание продукта:
-1 шт.	VCC	Источник питания для ЖК-панели/светодиодной панели
2	VCC
3	VCC
4	GND	Заземления
5	GND
6	GND
7	Rxoc-	Отрицательный LVDS канал O0 (нечетный)
8	Rxoc +	Положительный LVDS канал O0 (odd)
9	RXO0-	Отрицательный LVDS канал O1 (нечетный)
10	RXO0 +	Положительный LVDS канал O1 (odd)
11	RXO1-	Отрицательный LVDS канал O2 (нечетный)
12	RXO1 +	Положительный LVDS канал O2 (нечетный)
13	GND	GND
14	GND	GND
15	Rxoc-	Отрицательные часы для выборки (нечетные)
16	Rxoc +	Часы с положительным отображением (нечетные)
17	RXO3-	Отрицательный LVDS канал O3 (нечетный)
18	RXO3 +	Положительный LVDS канал O3 (odd)
19	RXE0-	Отрицательный LVDS канал E0 (даже)
20	RXE0 +	Положительный LVDS канал E0 (даже)
21	RXE1-	Отрицательный LVDS канал E1 (даже)
22	RXE1 +	Положительный LVDS канал E1 (даже)
23	RXE2-	Отрицательный LVDS канал E2 (даже)
24	RXE2 +	Положительный LVDS канал E2 (даже)
25	GND	GND
26	GND	GND
27	Rxec-	Отрицательные часы для выборки (даже)
28	Rxec +	Положительная выборка часов (даже)
29	RXE3-	Отрицательный LVDS канал E3 (даже)
30	RXE3 +	Положительный LVDS канал E3 (даже)
