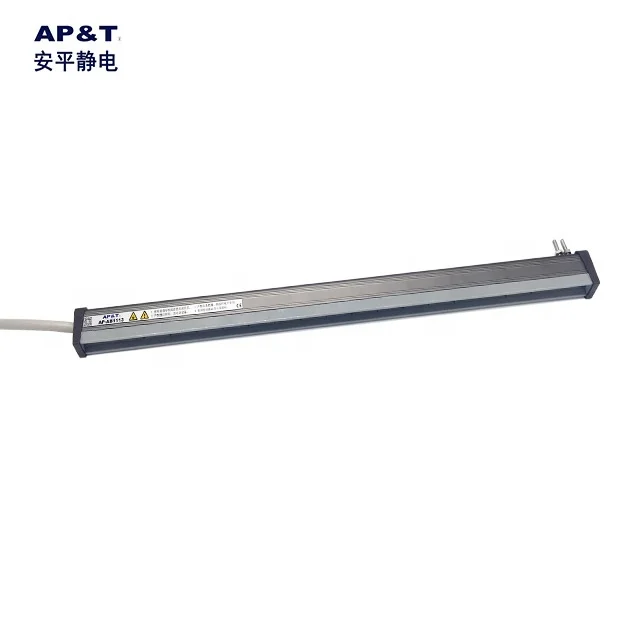

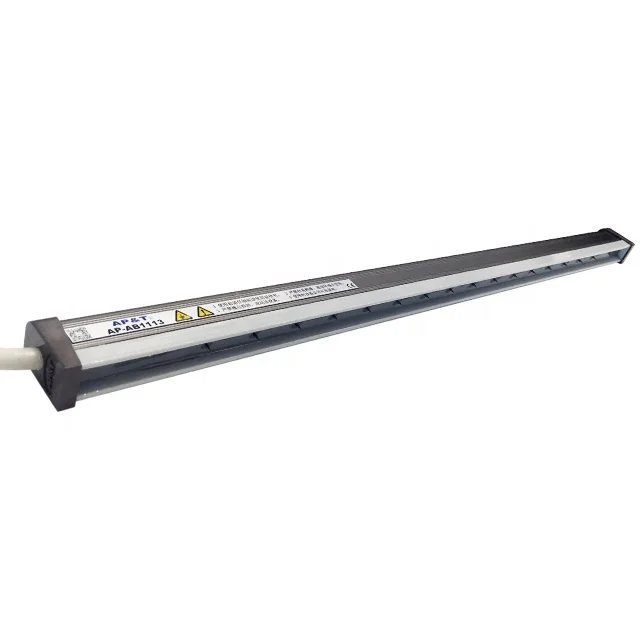

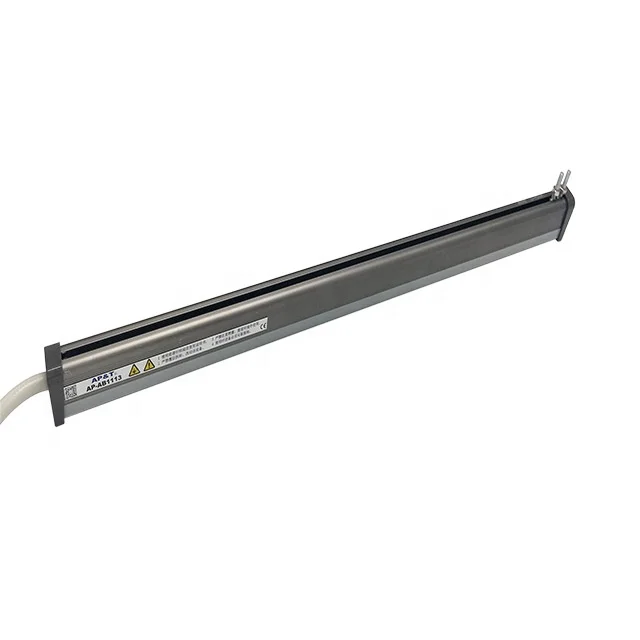

Ионный стержень AP-AB1113-это устройство для снятия статического напряжения, разработанное компанией AP & T для устранения статического электричества на поверхности предметов.

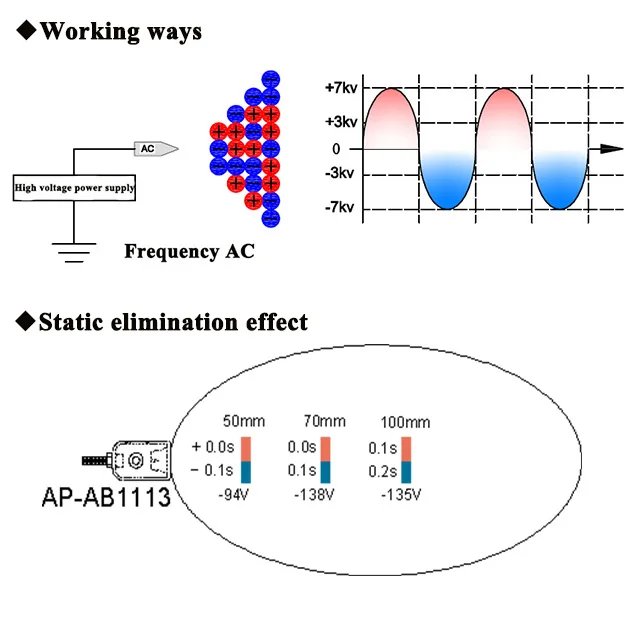

AP-AB1113 ионная штанга принимает мощность частоты переменного тока высокого напряжения, действует на специальный излучатель электрода через сопротивление соединительного устройства, ионизирует Молекулы воздуха, генерирует положительные и отрицательные ионы, И доставляет на поверхность статического объекта устранения, нейтрализуя положительные и отрицательные электростатические заряды, достигая высокой эффективности., Цель надежного устранения статического электричества.
Может широко использоваться в пленке, печати, пластмассе, текстильной и других отраслях промышленности.
Характеристики продукта
1. Это тип стержня и горизонтальный тип активного статического выпрямителя.
2, планка небольшая, экономит место установки.
3. Высокое напряжение, Микро ток (уровень μA) рабочее состояние.
4. Возможность быстрого отключения.
5, вольфрамовый электрод, долгосрочная ионизация.
6, с функцией анти-шок, чтобы избежать случайного касания, вызванного травмой человеческого тела.
7,Специальные полосы-образные выемки на задней части стержня, крепежные болты могут быть перемещены.
Производительность параметр
РежимL
AP-AB1113
Рабочее напряжение
AC7000V
Мощность
20 Вт
Излучения иона
Мощность Частота коммуникационный модуль
Передавая электрода
Вольфрам
Разряда структура
Сопротивление соединение
Разряда диапазон
Д * Ш * В (150 мм & rarr;3000 мм)* 300 мм * 100 мм
Расстояние установки
30 & rarr;100 мм
Ионный баланс
≤ | ± 150 в | (ПР)
Скорость диссипации
≤ 1,0 S (Рабочее расстояние100 мм)
Рабочая температура
0 °C - 50 °C
Рабочая влажность:
<70%
Размеры
Д * Ш * В (150 мм & rarr;3000 мм)* 21 мм * 32,4 мм
Материал стержня
Огнестойкий ПВХ, AL
Аксессуары для монтажа
M4 × 20 шестигранных крепежных болтов
Поддерживающий блок питания
AP-AY1504/ AP-AY2504
Длина высоковольтного кабеля
2,5 м (можно подгонять в соответствии с требованиями, самый длинный размер 10 м)
Гарантийный срок
1 год
Сертификат
CE
Предупреждение системы безопасности
1. Пожалуйста, внимательно прочитайте руководство по эксплуатации перед установкой и использованием устройства.
2. Весь набор оборудования должен быть надежно заземлен во время использования, и сопротивление заземления менее 4 Ом; В противном случае ионный стержень может быть аномальным или даже поврежденным.
3. Не рекомендуется использовать устройство в среде влажности> 70%.
4. Строго запрещено использовать это оборудование в легковоспламеняющихся и взрывоопасных средах.
5. Строго запрещено разбирать продукт без разрешения. Внутреннее обслуживание и ремонт должны осуществляться профессионалами.
6. Продукт строго не может прикасаться к водным пятнам, в противном случае могут возникнуть отклонения, приводящие к электрическим токам или огню.
7. Проверьте или замените продукт, вы должны выключить питание, в противном случае это может вызвать Электрический шок или огонь.
8. Продукт предназначен для устранения статического электричества. Строго запрещено использовать в других целях. Любое ненормальное использование может привести к неисправности машины, Току, пожару и другим скрытым опасностям.
9. Не прикасайтесь к электродной игле, когда питание включено, в противном случае это может привести к неисправности и току.
10. Разрядная игла-это острый металлический предмет, пожалуйста, используйте его с осторожностью.
11. Перед включением продукта, пожалуйста, проверьте характеристики блока питания. Любой источник питания, не соответствующий спецификациям, может привести к повреждению или даже неисправности.
12. Пожалуйста, проверьте шнур питания продукта регулярно. Если он поврежден, пожалуйста, замените его немедленно, в противном случае это вызовет проблемы, такие как утечка и ненормальная работа.
Использование и установка
1, инструкции по установке и использованию:
(1) Выберите лучшее положение отключения питания и установите стержень и поддерживающий высоковольтный источник питания прочно.

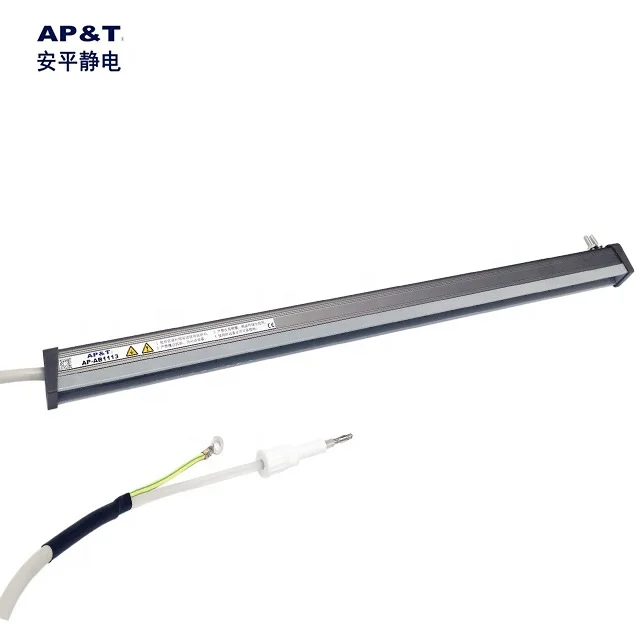

(2) Вставьте Высоковольтную вилку стержня в Выходное соединение высоковольтного источника питания.
(3) Подключите клемму заземления стержня к высоковольтному блоку питания заземления.
(4) Включите выключатель питания, индикатор выключателя показывает источник питания, И положительные и отрицательные ионы будут генерироваться на электродной игле для нейтрализации статического электричества на поверхности объекта.

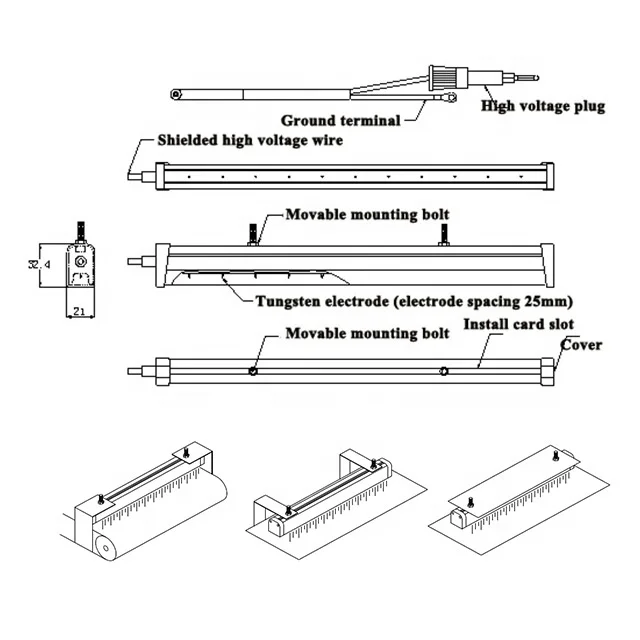

2. Схема структуры:
3. Схема способа установки:
4, технические рекомендации.
(1)При использовании ионного стержня его следует поместить в рабочее место, где снимается статическое электричество. (Это предпочтительно около 30 ~ 100 мм от поверхности объекта, чтобы быть статически удалены.) Угол крепления должен быть перпендикулярен поверхности заряженного корпуса.
(2) ионный стержень должен быть помещен не менее 3 см от металлического проводника и металлического корпуса заземления. Стержень должен быть надежно соединен с заземляющим проводом.
(3) Поверхность ионного стержня не должна покрывать другие предметы.
(4) рекомендуется установить два ионных стержня бок о бок с интервалом 10 см или более, и это более подходит, чтобы быть более чем 20 см от препятствий, таких как стены.
(5) решение для устранения проблем:
Нет.
PПроблем при фотографировании цвет
Возможные причины
Раствор
1
Производительность удаления электроэнергии значительно снижается.
Разрядная игла загрязнена и повреждена.
Очистите или замените ионный стержень.
Ионная штанга неправильно расположена.
Подтвердите наилучшее положение установки.
2
Меньше статики производительности.
Проводники или другие ионные стержни вокруг ионного стержня.
Удалите (динамические) проводники или другие ионные стержни.
3
Не может быть разряжен.
Высоковольтный кабель поврежден.
Возврат на фабрику для ремонта.
Ионовый стержень повреждение изоляции
Возврат на фабрику для ремонта.
Низкое заземление/отсутствие заземления
Проверьте электрическое заземление ионного стержня и оборудования завода
4
Продукт выпеченный
Ионовый стержень повреждение изоляции
Возврат на фабрику для ремонта.
Техническое обслуживание
1. Чтобы обеспечить хорошую производительность продукта, его следует очищать и поддерживать в срок в соответствии с условиями использования и требуемыми статическими требованиями защиты. То есть Используйте электростатическую щетку, беспыльный ватный тампон, беспылевую ткань и удалите безводный спирт. Значительно улучшается производительность углеродных отложений на электродах и стержнях. Примечание:
A. Он должен работать через 10 минут после отключения питания.
B. Во время использования ионного стержня, когда на кончике иглы находится пыль или белое вещество, его необходимо очистить. Когда щетка не используется для удовлетворения требований к чистке, используйте беспыльный ватный тампон для удаления безводного спирта.
C. После очистки спирт должен быть полностью испарен, а затем заряжен энергией. Не используйте другие органические растворители для очистки стержня.
2. Обнаружено, что ионная штанга, по всей видимости, сгорела, она должна быть остановлена, и она должна быть проверена и отремонтирована профессиональным персоналом по обслуживанию. Может использоваться после того, как индекс электрической производительности является нормальным.
Пост-продажное обслуживание
AP-AB1113 анти-шок AC ион бар прошел строгие испытания и лечение старения, прежде чем оставить завод, и его производительность полностью соответствует соответствующим индикаторов, отмеченным в инструкции по использованию.
1. AP & T принимает следующие обязательства перед пользователем: в течение одного года с даты покупки, компания отремонтирует или заменит любые детали, которые были проверены компанией бесплатно. Однако это обязательство не распространяется на следующее:
(1) устройство было неправильно использовано и установлено;
(2) случайное или случайное повреждение во время использования;
(3) Самостоятельная модификация, разборка или ремонт другими сервисными отделами, не авторизованными Anping.
2. Разрядный электрод является расходным элементом и не покрывается гарантией. Компания должна взимать плату за замену клиента.
4. AP & T не несет никакой ответственности или ответственности для пользователей продукции, кроме ремонта или замены компонентов в данной спецификации.
В комплект входят аксессуары
1.Гарантийный талон
2.Инструкция по эксплуатации
3.Сертификат
4.Крепежные болты M4 (2 болта в длину 1 м, 0,5 м увеличение длины стержня, 1 болт добавлен)
Продукты серии AP & T включают ионизирующиеВоздуходувка, Ионизированный воздух пистолет, Ионовый стержень, Ионное соплоС различными спецификациями широко используются вПолупроводник, Инкапсуляция, опто-электрика, электроника, связь, распылительная отделка, печать, текстиль, фармацевтическое оборудование, строительный материал, литьевая промышленность. OEM и ODM доступны для всех продуктов ESD.
