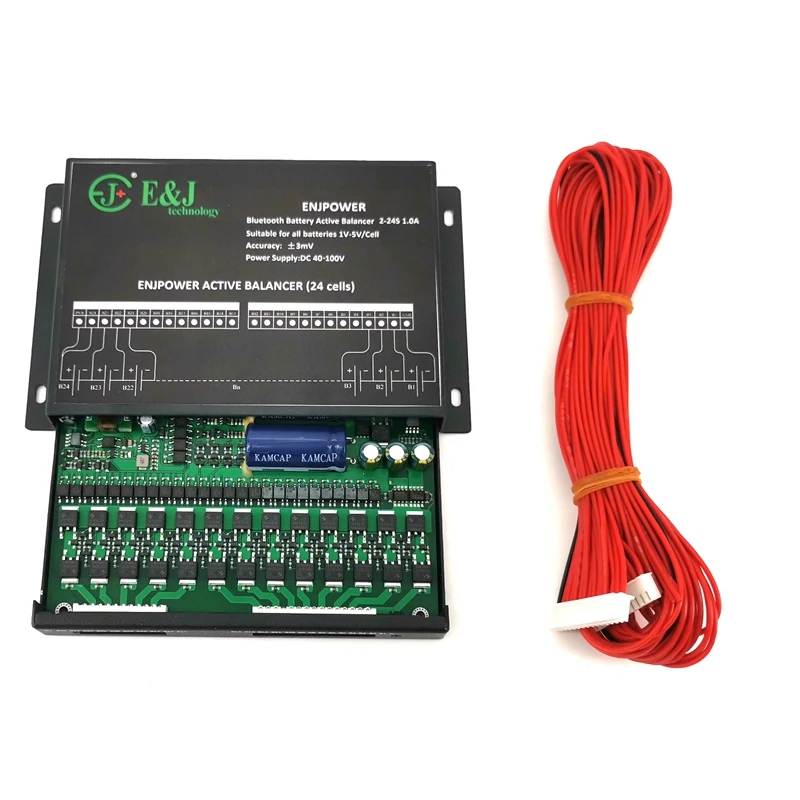

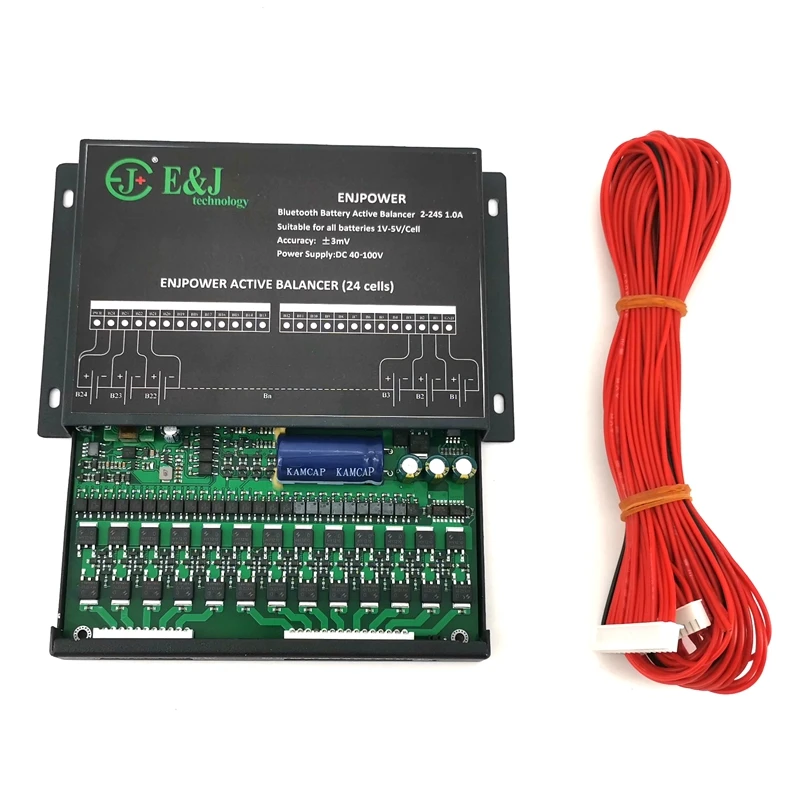

JK-B1A24S jk active эквалайзер балансировки bluetoo BT 2s-24s активный 1.0a для 8S 12S 16S 24S 48В 60В 72В lto lifepo4 литий-ионный

Описание и отзывы

Трекер стоимости

Характеристики

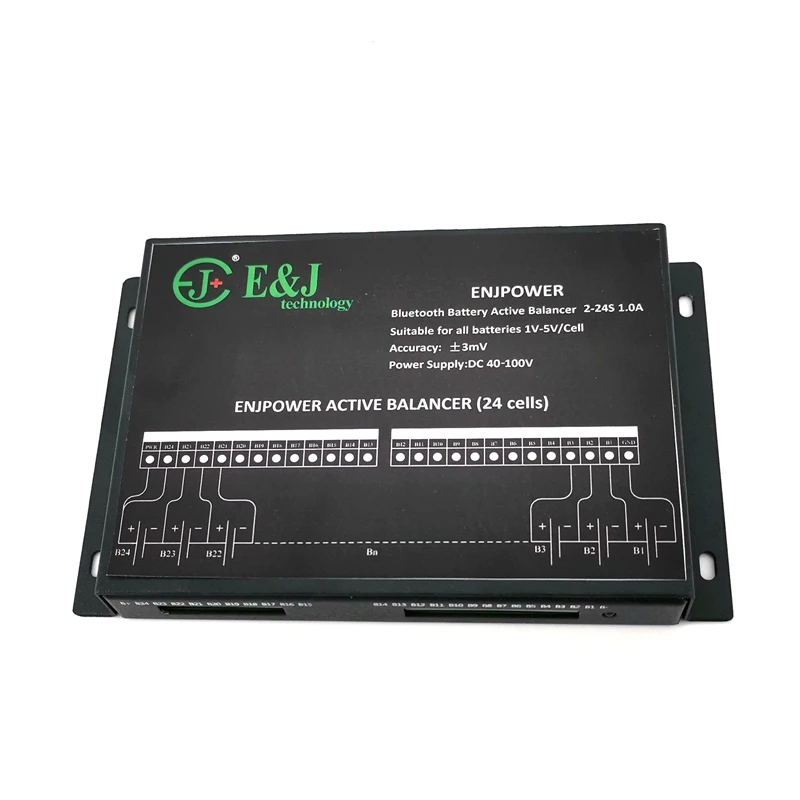

Батарея активный эквалайзер

EJ-B1A24S

ИспользованиеRРуководство по эксплуатации

-1 шт..Обзор

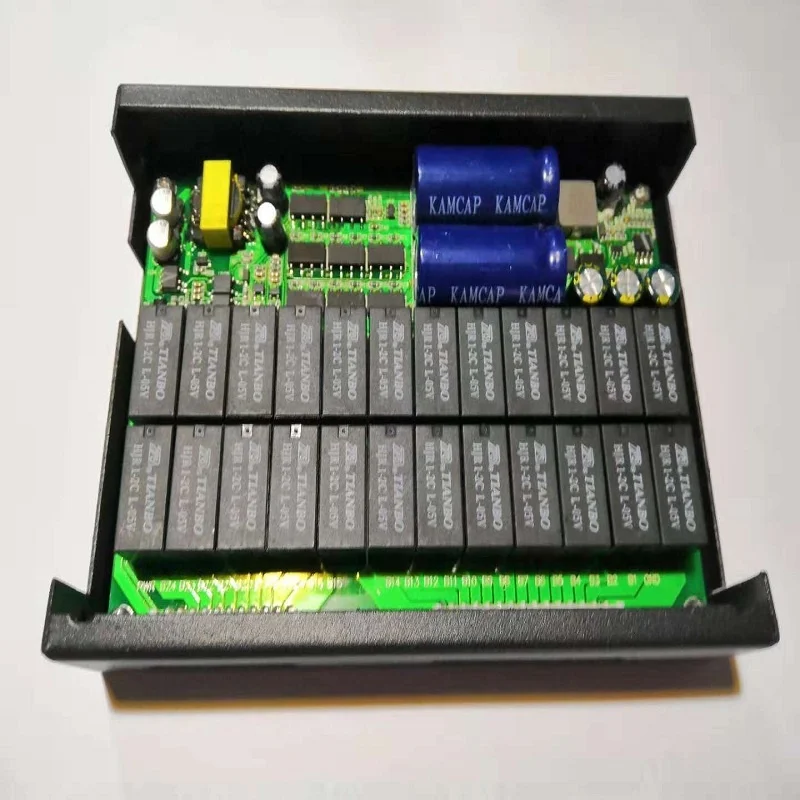

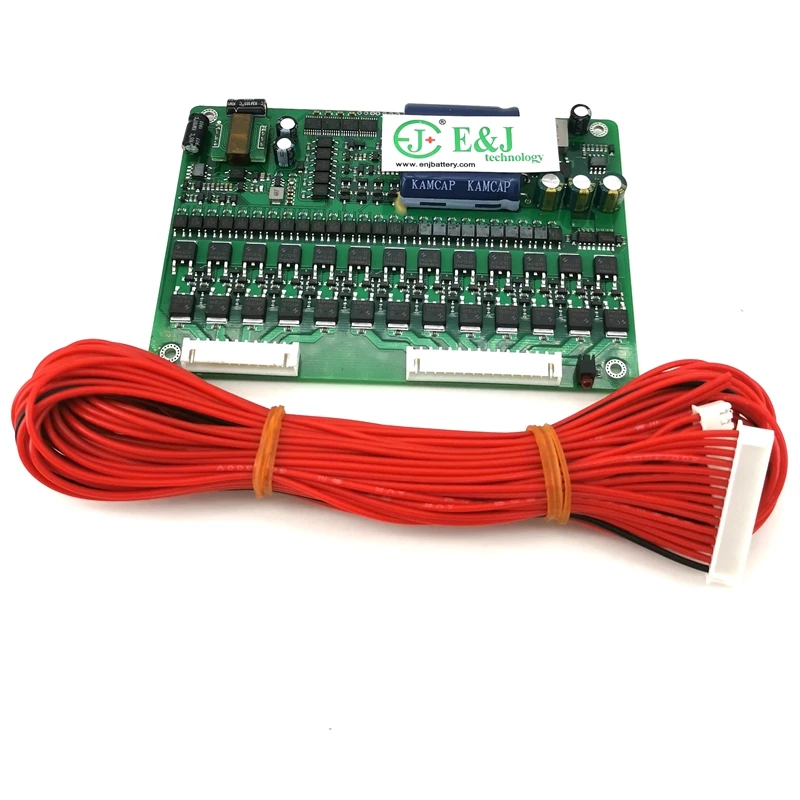

Батарея активный эквалайзер (EJ-B1A24S) Является сбалансированным решением для литиевых аккумуляторов большой емкости серииСистема управления. Эквалайзер использует Суперконденсатор в качестве среды для достижения эквалайзера активной передачи энергии.

Эквалайзер подходит для аккумуляторов от 2 до 24 струн с поглощением напряжения и выравниванием. Эквалайзер работает для 1AРавный ток используется для передачи энергии, и равный ток не зависит от разницы напряжения серии подключенных ячеек в аккумуляторной упаковке. Измеритель напряжения 1 В ~ 5 В, точность ± 3 мВ. Подходит для всех видов батарей на рынке, таких как литий-железо-фосфат, тройной литий, титаническая кислота, литиевая свинцово-кислотная кислота и т. Д.

Эквалайзер имеет функцию связи Bluetooth и оснащен программным обеспечением мобильного приложения. Можно просматривать через Bluetooth подключенный эквалайзерНапряжение одной ячейки, Просмотр статуса выравнивания, изменение параметров настройки и т. д. Могут быть применены к малым прицелы, самокаты, наслаждайтесь батареи, питание от аккумулятора, базовой станции, резервный источник питания, электростанция солнечной энергии и другие товары в аккумуляторной батарее, также может быть использован для батареи

Баланс обслуживания, ремонта и других случаев.

2.Основные технические параметры

2,1Основные технические характеристики

Поддержка 2 ~ 24 струн аккумуляторов;

В режиме реального времени, активный, выравнивание передачи энергии, после достижения баланса, разница давления между клетками ≤ 3 мВ;

Один диапазон напряжения: 1 ~ 5V Точность: ± 3mV;

Поддержка всех типов аккумуляторов, таких как тройной, железо, литиевая батарея, свинцово-кислотный, супер конденсатор с алюминиевой крышкой;

Выравнивание ток устанавливается самостоятельно в диапазоне от 0,1 ~ 2A, вне зависимости от сотовый разница в напряжения тока;

Поддержка сбалансированного каскада для применения к более чем 24 серий аккумуляторов, в принципе, может быть каскадно;

Bluetooth связь функция, оснащенный приложение, чтобы посмотреть состояние батареи в режиме реального времени;

Обнаружение сопротивления линии равновесия, аномальный сбой контакта обнаружен заранее;

Диапазон мощности: 40V ~ 100V

Функция выключения низкого напряжения для предотвращения повреждения батареи.

2,2Использование условий окружающей среды

A) Диапазон рабочих температур: -20 °C ~ 70 °C;

B) Требования к питанию: 40 ~ 100 в, может быть автономным питанием от аккумулятора или внешнего источника питания.

C) Потребляемая мощность: равновесное состояние 10mA @ 100V, несимметричный состояние 6mA @ 100V.

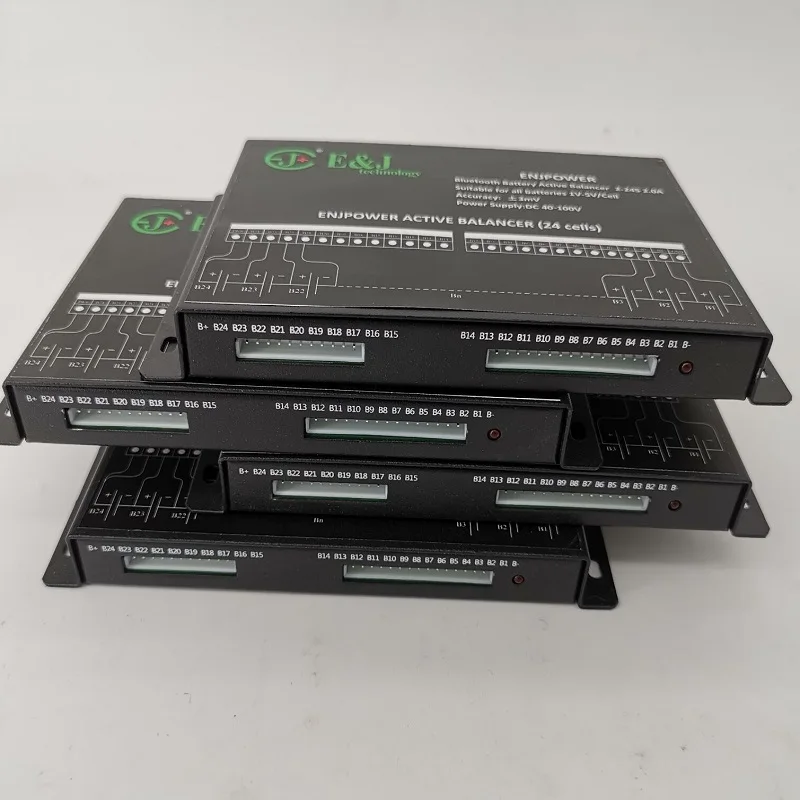

3.Разъем и описание интерфейса

3,1Разъем, описание положения светодиода

Разъем и положение светодиода показаны на рис. 1.

Рисунок 1 разъем схема

3,2 разъем, описание определения светодиода

Описание разъема и определение светодиода показаны в таблице 1.

Таблица 1 разъем высокой четкости

Разъем	Pin нет.	Название	Определение
P1	-1 шт.	GND	Батарея суммарный отрицательный Полар-флиса
	2	B1	Cell1 positvie Полар-флиса
	3	B2	Cell2 positvie Полар-флиса
	4	B3	Cell3 positvie Полар-флиса
	5	B4	Cell4 positvie Полар-флиса
	6	B5	Cell5 positvie Полар-флиса
	7	B6	Cell6 positvie Полар-флиса
	8	B7	Cell7 positvie Полар-флиса
	9	B8	Cell8 positvie Полар-флиса
	10	B9	Cell9 positvie Полар-флиса
	11	B10	Cell10 positvie Полар-флиса
	12	B11	Cell11 positvie Полар-флиса
	13	B12	Cell12 positvie Полар-флиса
	14	B13	Cell13 positvie Полар-флиса
	15	B14	Cell14 positvie Полар-флиса
P2	-1 шт.	B15	Cell15 positvie Полар-флиса
	2	B16	Cell16 positvie Полар-флиса
	3	B17	Cell17 positvie Полар-флиса
	4	B18	Cell18 positvie Полар-флиса
	5	B19	Cell19 positvie Полар-флиса
	6	B20	Cell20 positvie Полар-флиса
	7	B21	Cell21 positvie Полар-флиса
	8	B22	Cell22 positvie Полар-флиса
	9	B23	Cell23 positvie Полар-флиса
	10	B24	Cell24 positvie Полар-флиса
	11	Кнопка включения	Эквалайзер питания, может быть подключен кНа положительный дляЛюбой раздел 13 ~ 24S ;Также может быть подключен к 40-100 В постоянного токаВнешнийБлок питания.

3,3Размер

EJ-B1A24SРазмер эквалайзера 162 мм ×100 мм×20 мм, форма и монтажное отверстие поможет Вам выбрать подходящий размер

3,4Вес

Эквалайзер весит около 800 г.

4.Способы установки и меры предосторожности

4,1Распаковки осмотр и меры предосторожности

Проверка распаковки и меры предосторожности:

A) обрабатывайте упаковочную коробку, эквалайзер и т. д. и старайтесь не инвертировать ее;

B) обратите внимание, не повреждена ли упаковка перед распаковкой, если есть какой-либо знак удара, повреждена или нет;

C) принять адекватные антистатические меры, такие как ношение антистатической одежды, ношение антистатических перчаток и ношение антистатического ремешка на запястье.

После полной разрядки Откройте антистатический пакет и выньте эквалайзер, чтобы проверить, выглядит ли эквалайзер хорошо.

4,2Один эквалайзер, обеспечивающий установки

ЕдиногоEJ-B1A24S/EJ-B2A24S эквалайзер подходит для аккумуляторов с 2-24 струнами батарей серии. Но когда аккумулятор

Когда напряжение ниже 40 в, эквалайзер должен обеспечить внешний источник питания постоянного тока 40 В ~ 100 В.

Для аккумуляторной батареи с 24 струны батареи соединены в серии, проводка метод показан на рисунке3.

Рисунок324SБатарея Монтажная схема

Нанесите эквалайзер на менее 24SЯчеек. Метод проводки показан на рисунке4(20SПоказано на фото).

Иллюстрация 4 20SБатарея Монтажная схема

Нанесите на эквалайзер для аккумуляторов с напряжением ниже, чем 40V. Метод проводки показан на рисунке5. (Рисунок соответствует 3S. Пример модуля boost).

Нанесите на эквалайзер для аккумуляторов с напряжением ниже, чем 40V. Метод проводки показан на рисунке6(Рисунок показан с 3SИ внешний источник питания).

Рисунок 6 схема внешнего источника питания

4,3 несколько эквалайзеров каскадная установка

Эквалайзер EJ-B1A24S/EJ-B2A24S поддерживает каскадные настройки, что позволяет применять эквалайзер к более чем 24 струнам аккумуляторов. Схема установки каскадных проводов показана на рис. 7.

5. Использование и эксплуатация

5,1 подготовка и проверка перед использованием

Перед включением питания, пожалуйста, подтвердите, является ли соединение линии выравнивания нормальным, является ли источник питания, предоставленный эквалайзеру, в пределах необходимого диапазона, проверьте, был ли эквалайзер надежно расположен, И подтвердите, является ли монтажная плата короткой или нет. Включите питание эквалайзер, в противном случае это может привести к серьезным последствиям, таким как ненормальной работы или даже горения.

5,2 эквалайзер, обеспечивающий мощность работы

После подтверждения правильности вышеуказанной операции вы можете включить эквалайзер. ВEJ-B1A24S/EJ-B2A24S Тип эквалайзера не имеет выключателя питания. Необходимо только подключить кабель питания к клемме. Эквалайзер начнет работать автоматически. Эквалайзер предназначен для автоматической работы. Первый повторного включения условие заключается в том, что первая батарея напряжение аккумуляторной батареи если сумма вашего заказа превышает 2,4 V.

5,3 приложение инструкция по эксплуатации

5.3.1 эксплуатации оборудования

A) Подключение устройства

Сначала Включите телефон Bluetooth, затем откройте приложение, как показано на рисунке9.

Нажмите на значок в левом верхнем углу, чтобы отсканировать устройство. При первом подключении к приложению вам будет предложено ввести пароль. Пароль устройства по умолчанию-«1234". После подключения устройства приложение будет автоматически записывать пароль. Вам не нужно вводить пароль для следующего подключения. После открытия приложения пароль автоматически подключается. Интерфейс показан на рис. 10.

Б) изменить пароль и имя

После подключения устройства нажмите на значок ручки в правой части списка устройств, чтобы изменить имя устройства и пароль.

Измените Интерфейс имени устройства, как показано на рис. 11. Обратите внимание, что имя устройства поддерживает только английский или цифры и не поддерживает Китайские имена и китайские иероглифы.

Интерфейс изменить пароль показан на рис. 12. Чтобы изменить пароль устройства, необходимо сначала ввести старый пароль устройства. Только когда текущий пароль верен, вы можете ввести опцию для ввода нового пароля. После двойного ввода нового пароля выберите «Подтвердить» для завершения модификации пароля устройства.

5.3.2 вид статус

Интерфейс состояния в реальном времени показан в видео.

Доступны другие модели балансировки 2.0A, 5.0A, 10.0A, для литий-ионного аккумулятора большой емкости, мы предлагаем использовать более балансировки текущая версия 2.0A/5.0A/10.0A может баланса батареи быстрее. Приветствуем покупателей просим связываться с сотрудниками отдела продаж, чтобы подсказать подходящий вариант для аккумуляторного блока.
