Месяц | Минимальная цена | Макс. стоимость |
---|---|---|
Aug-16-2025 | 471.51 $* | 480.73 $* |
Jul-16-2025 | 382.2 $* | 390.22 $* |
Jun-16-2025 | 464.84 $* | 473.52 $* |
May-16-2025 | 460.35 $* | 469.83 $* |
Apr-16-2025 | 367.59 $* | 374.53 $* |
Mar-16-2025 | 453.63 $* | 462.48 $* |
Feb-16-2025 | 449.26 $* | 458.45 $* |
Jan-16-2025 | 445.18 $* | 454.2 $* |

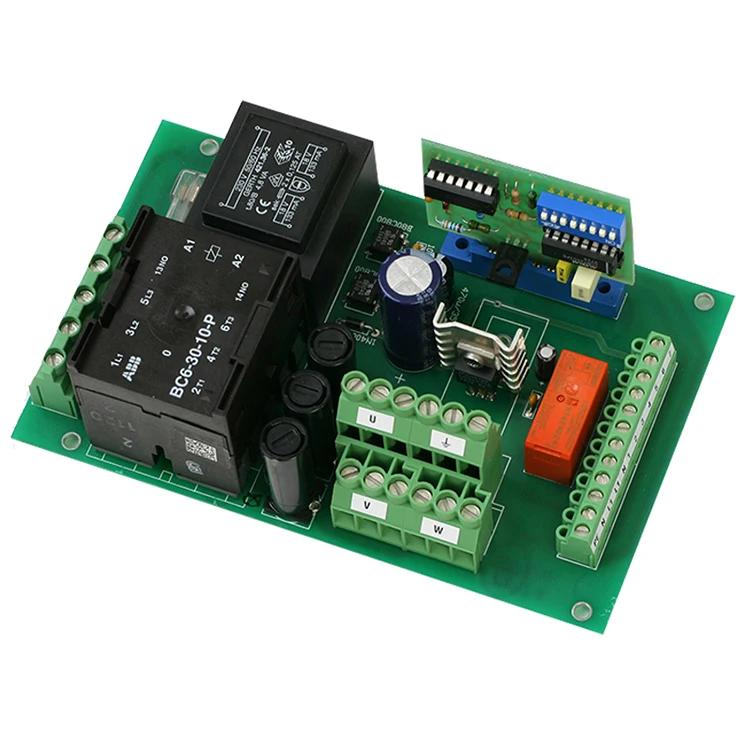

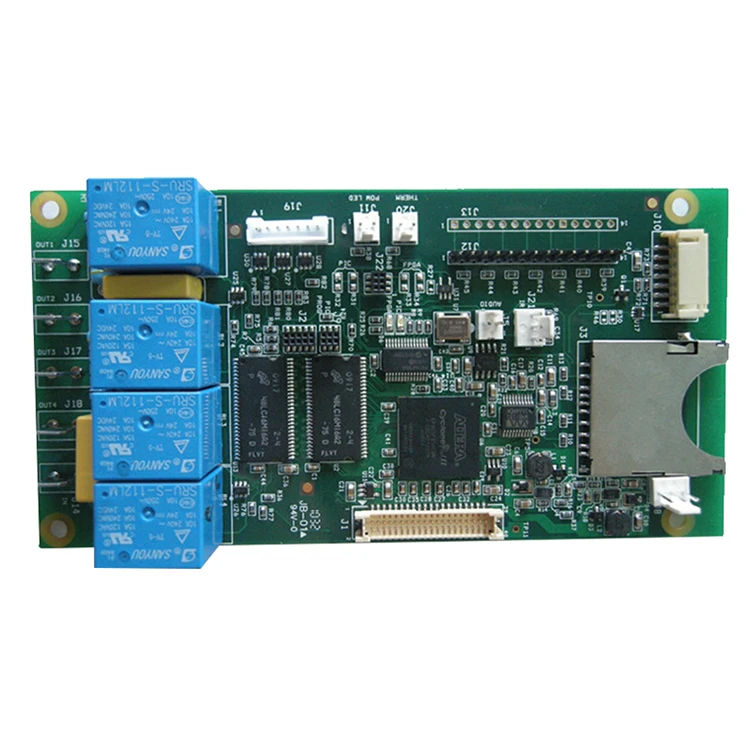

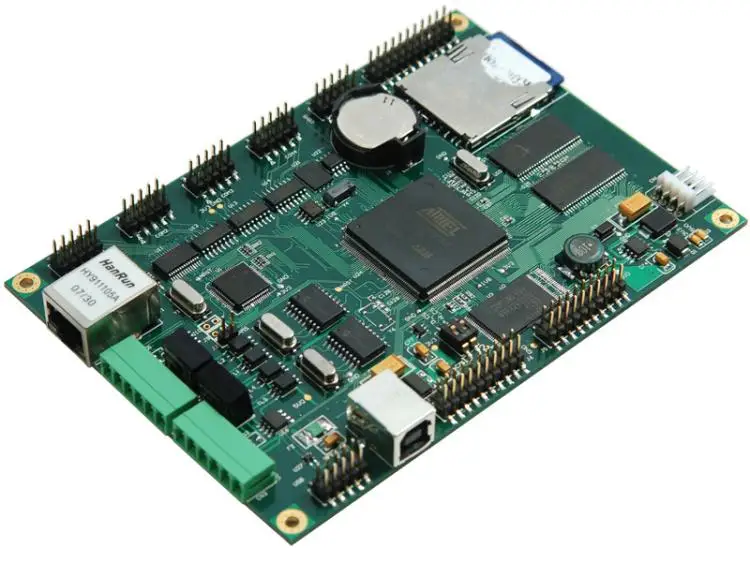

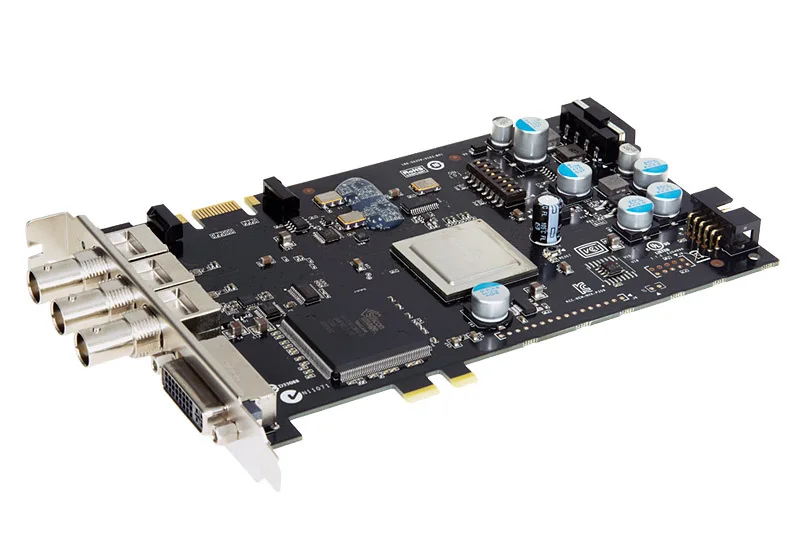

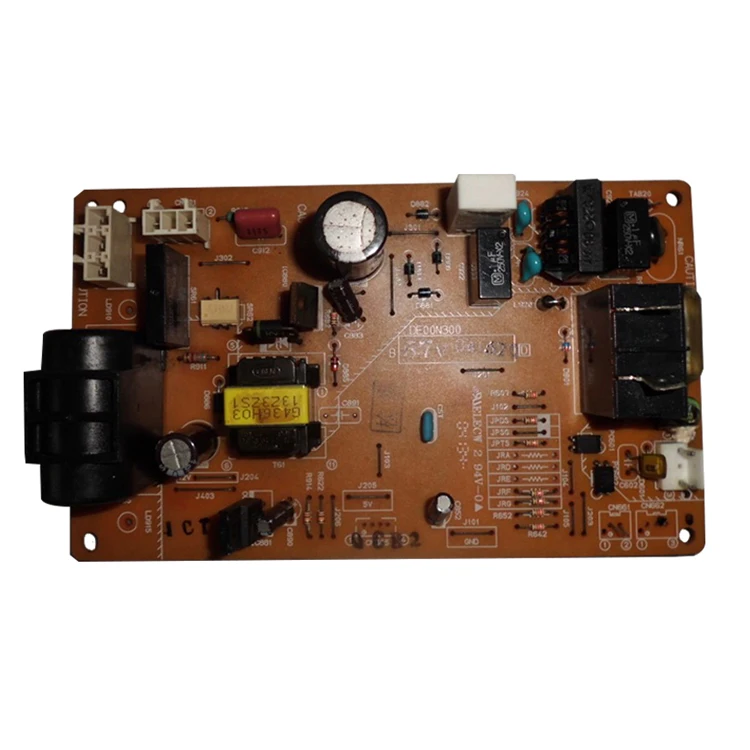

Добро пожаловать в XingDa Electric Technology Co.,Ltd
Наши услуги
Мы можем предоставить комплексное обслуживание:
1. Печатные платы PCB + сборка
2. E-test.
3. Закупка электронных компонентов.
4. PCB сборка: доступна на SMT, BGA, DIP.
5. Проверка функции PCBA.
6. Сборка корпуса.
PCB производственная мощность
ПП |
|
Предмет |
Спецификация |
Материал |
FR-4, FR1,FR2; CEM-1, CEM-3, Роджерс, тефлон, Арлон, алюминиевое основание, медное основание, керамика, посуда и т. Д. |
Примечания |
Высокий Tg CCL доступен (Tg>= 170 ℃) |
Финишной доски толщина |
0,2 мм-6,00 мм (8mil-126mil) |
Отделка поверхности |
Золочение краевого разъёма (при заказе на сумму> = 0.13um), Immersion Gold(0.025-0075um), золотое покрытие (0,025-3.0um), HASL(5-20um), OSP (0,2-0.5um) |
Форма |
Маршрутизация, перфорация, v-образный вырез, фаска |
Обработка поверхности |
Паяльная Маска (черный, зеленый, белый, красный, синий, толщина> = 12 мкм, блок, BGA) |
Шелкография (черный, желтый, белый) |
|
Пилинг-маска (красный, синий, толщина> = 300 мкм) |
|
Минимальная основа |
0,075 мм (3 мил) |
Толщина меди |
1/2 унции мин; 12 унций макс |
Минимальная ширина трассировки и расстояние между линиями |
0,075 мм/0,075 мм (3mil/3mil) |
Минимальный диаметр отверстия для сверления с ЧПУ |
0,1 мм (4mil) |
Минимальный диаметр отверстия для пробивки |
0,6 мм (35mil) |
Самый большой размер панели |
610 мм * 508 мм |
Расположение отверстий |
+/-0,075 мм (3 мил) сверление с ЧПУ |
Ширина проводника (Вт) |
+/-0,05 мм (2mil) или +/-20% оригинального |
Диаметр отверстия (H) |
PTHL:+/-0,075 мм (3 мил) |
Без PTHL:+/-0,05 мм (2mil) |
|
Допустимая погрешность по контуру |
+/-0,1 мм (4mil) CNC маршрутизация |
Показатели кривизны & искажения |
0.70% |
Сопротивление изоляции |
10Kohm-20Mohm |
Проводимости |
<50ohm |
Тестовое напряжение |
10-300V |
Размер панели |
110x100 мм (мин) |
660x600 мм (макс.) |
|
Слой-слой misregistration |
4 слоя: 0,15 мм (6mil) Макс |
6 слоев: 0,25 мм (10mil) Макс |
|
Минимальный интервал между краями отверстий и схемой внутреннего слоя |
0,25 мм (10mil) |
Минимальный интервал между контуром платы и схемой внутреннего слоя |
0,25 мм (10mil) |
Допуск по толщине |
4 слоя: +/-0,13 мм (5 мил) |
Гибкая печатная плата производственная мощность
FPC техническая спецификация |
|
Детали |
Возможности |
Слоев |
FPC: от 1 до 6 слоев, жесткий Flex: от 2 до 10 слоев |
Регулярные Базовая материалов |
Каптон, Полиимид (PI), полиэстер (PET), |
Базовая толщина меди |
От 1/3 унций до 8 унций |
Регулярные Базовая толщина материала |
12.5um до 50um(FPC) |
0,1 мм до 3,2 мм (жесткая) |
|
Регулярные Coverlay толщина |
27um для 50um |
Обычная толщина слоя обклейки |
12um для 25um |
Слепые и погребенные Виас |
Да |
Управление сопротивлением |
Да |
Мин. Ширина линии/Расстояние |
0,04 мм/0,04 мм |
Поверхностная обработка |
Электропластина Ni/Au(Flash gold/Soft gold/Hard gold), ENIG, HASL, Immersion Tin,OSP |
Контур по обработке листового металла |
Высечки, лазерная резка, CNC маршрутизация, V-scoring |
Отверстие к краю (жесткий инструмент/высечка) |
± 0,1/± 0,2 мм |
От края до края (жесткий инструмент/высечка) |
± 0,05/± 0,2 мм |
Цепь к краю (жесткий инструмент/высечка) |
± 0,07/± 0,2 мм |

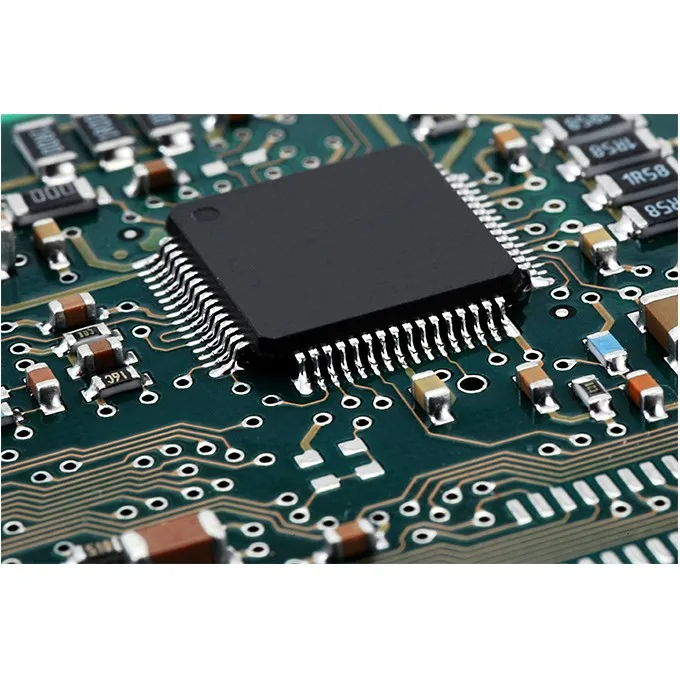

PCB сборка (SMT) емкость продукта
SMT Емкость |
|
SMT товара |
Емкость |
PCB Макс. Размер |
510 мм * 1200 мм (SMT) |
Чип компонент |
0201, 0402, 0603, 0805, 1206 пакет |
Мин. Контактное пространство IC |
0,1 мм |
Мин. Пространство BGA |
0,1 мм |
Максимальная точность сборки ИС |
± 0,01 мм |
Сборка Емкость |
≥ 8 миллионов пиотов в день |
DIP Емкость |
6 DIP производственных линий |
Сборка тестирования |
Тест моста, тест AOI, тест рентгеновского излучения, ICT (в тесте цепи),FCT (тест функциональной цепи) |
|
Тестовое испытание, испытание на напряжение, испытание на высокую температуру и низкую температуру, испытание на падение, испытание на старение, испытание на водонепроницаемость, испытание на герметичность и т. д. Различные испытания могут быть выполнены в соответствии с вашими требованиями. |
Сопутствующие товары
Высокое качество PCB, FPC и PCBA!
Обзор фабрики
Посещение заказчиками:
Выставки:
Вопросы и ответы
В1: вы фабрика или торговая компания?
О: XingDa является производителем/заводом PCB/FPC/PCBA. Мы специализируемся на печатных плат/печатных плат в течение 9 лет.
Вопрос 2: безопасен ли мой файл PCB, если я отправлю его вам для производства?
О: мы уважаем Управление по дизайну клиента и никогда не будем производить PCB для кого-то другого без вашего разрешения. НДС является приемлемым.
В3: какой платеж вы принимаете?
О: TT/ Western Union/ Paypal/ Unistream.
В4: каков ваш способ доставки?
О: 1. У нас есть собственный экспедитор для отправки товаров через DHL, UPS, FEDEX, TNT,EMS.
2. Если у вас есть собственный экспедитор, мы можем сотрудничать с ними.
В5: как насчет минимального заказа?
О: для печатных плат: 1 шт.
Для PCBA: 1 шт.
В6: каков ваш основной рынок?
О: Европа, США, Бразилия, Россия, Турция, Австралия, Сингапур...
Упаковка & Доставка
