OR301 оптический приемник в основном используется в магистральной и боковой оптоволоконной сети, он может поставлять высококачественные видео и услуги передачи данных. Это полнофункциональный продукт, имеет отличный индекс и высокую надежность и является высокопроизводительным недорогим оптическим приемником. С отличным CNR,CSO, CTB индексом, а также эффективной фотоэлектрической конверсионной коробкой соответствующие функции для обеспечения высокого качества передачи сигнала, может дляОбновление сети в любое время

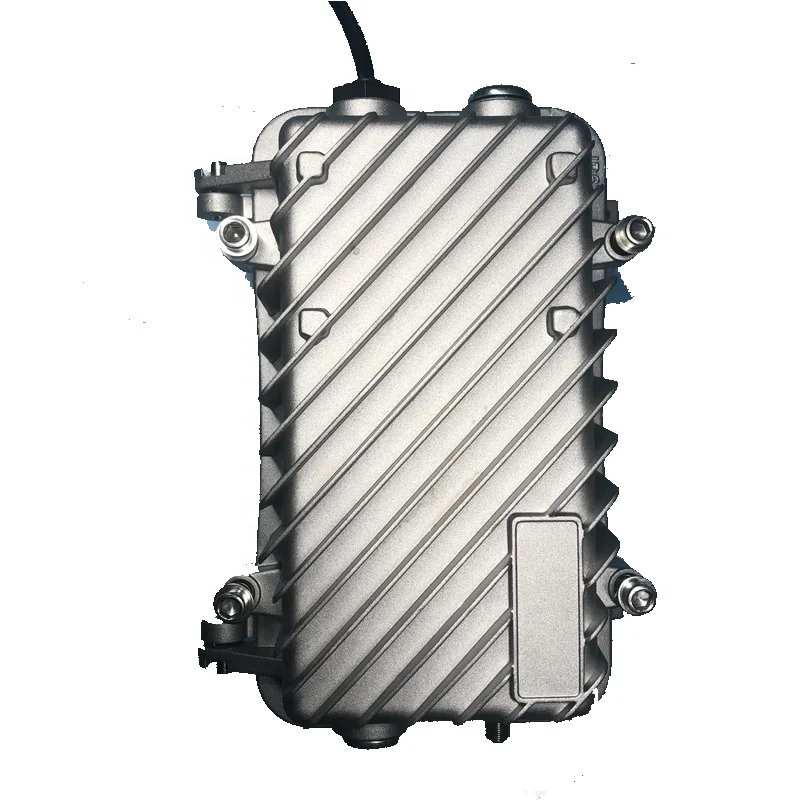

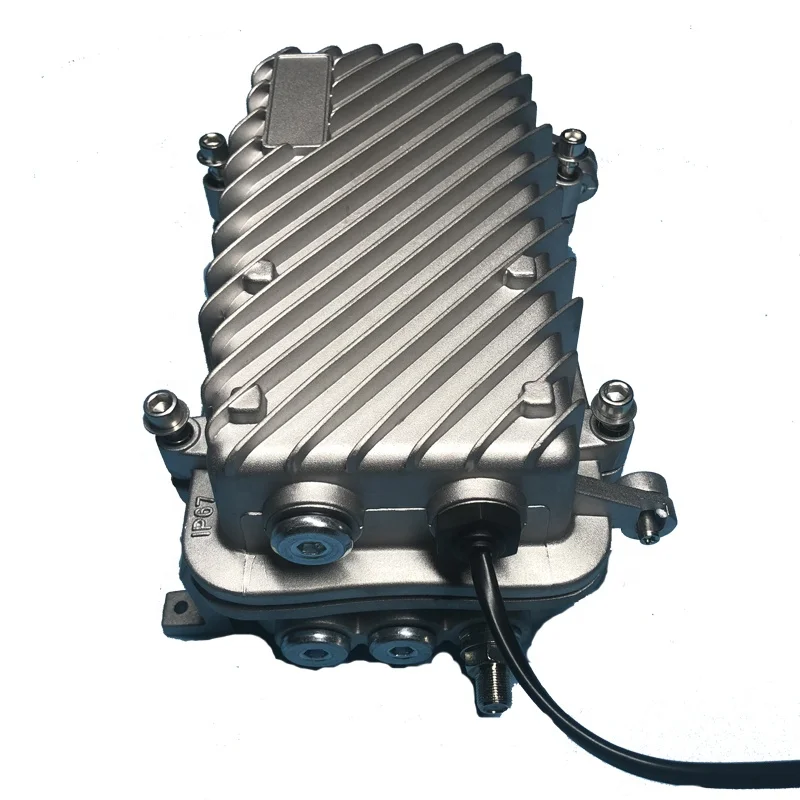

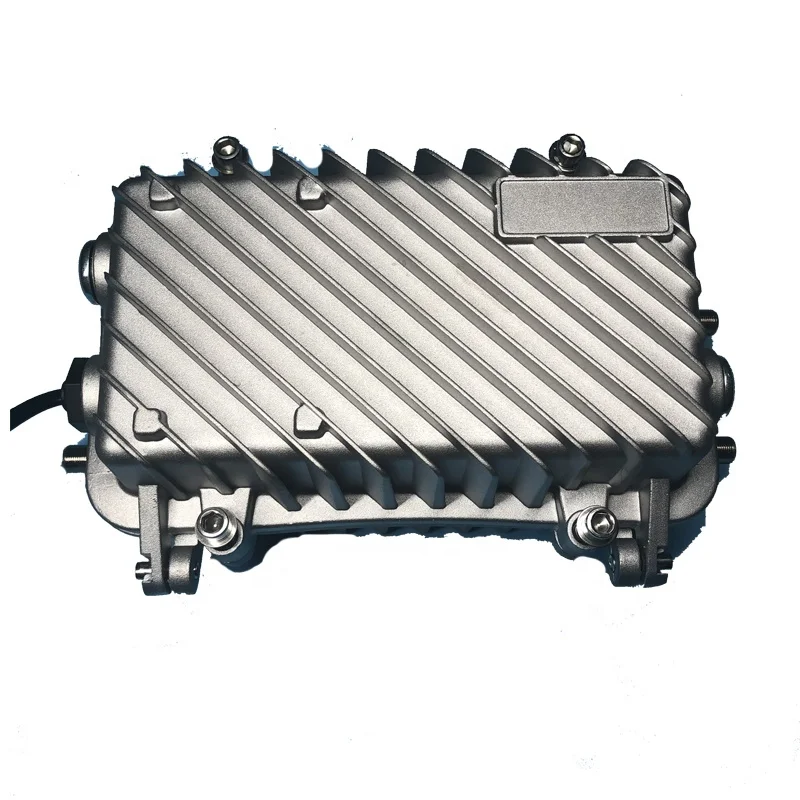

Этот продукт принимает стальной кабель подъемного типа литья под давлением водонепроницаемый корпус, он имеет хорошее качество герметизации и хорошую производительность рассеивания тепла, а также полностью защищает от воздействия электромагнитных помех, его можно использовать в различных случаях.
У нас есть три оптических модуля, которые составляют три различных модели
ORNU1004:-15 ~ 0dBm оптическое управление AGC,Уровень выхода остается неизменным.100 дБмкВ
ORNU1005:-10 ~ 0dBm оптическое управление AGC,Уровень выхода остается неизменным.106 дБмкВ
ORNU1006: без оптического управления AGC,-2dBm Входная мощностьУровень выходного напряжения больше, чем102 дБмкВ
2. Характеристики
Использование высокой эффективности, широкий импульсный источник питания
Рабочая полоса пропускания радиочастотного канала может быть расширена до 1002 МГц/1218 МГц ..
Мониторинг в реальном времени оптической входной мощности, со светодиодным индикатором состояния
Три оптических модуля могут бытьШирокий диапазон оптического ввода мощности
3. Технический параметр
Предмет
Части приемника
Модель
OR300
OR301
OR303
Пропускная способность
47-1002 МГц/47-1218 МГц
Длина волны
1290-1600nm
Оптическая Входная мощность Диапазон
-7 дБ ~ + 2 дБм
-15 дБ ~ + 2 дБм
-18 дБ ~ + 2 дБм
Agc диапазон
Без каких-либо
-10 ~ 0dBm
-15 ~ 0dBm
Номинальная выходная уровня
102 дБмкВ(Примите во внимание, что 1)
106 дБмкВ(Примите во внимание, что 1)
100 дБмкВ(Примите во внимание, что 1)
Оптический разъем
FC/APC или SC/APC
Оптический обратные потери
≥ 45 дБ
Это действительно плоский экран
± 0.75dB
Коэффициент усиления Диапазон регулировки
0-20 дБ
RF Выходная обратные потери
≥ 14dB
CNR
≥ 51dB
MER (дБ)
(Оптический инпу транге)
> 36
> 36
> 36
> 28
> 30
> 30
BER (дБ)
(Оптический инпу транге)
<1.0E-9
<1.0E-9
<1.0E-9
<1.0E-9
<1.0E-9
<1.0E-9
CTB
≥ 65dB(Note2)
Ого
≥ 60dB(Note2)
RF выходное сопротивление
75Ω
Рабочее напряжение
36-65Vac/220 ± 10% В переменного тока(Импульсивный источник питания);

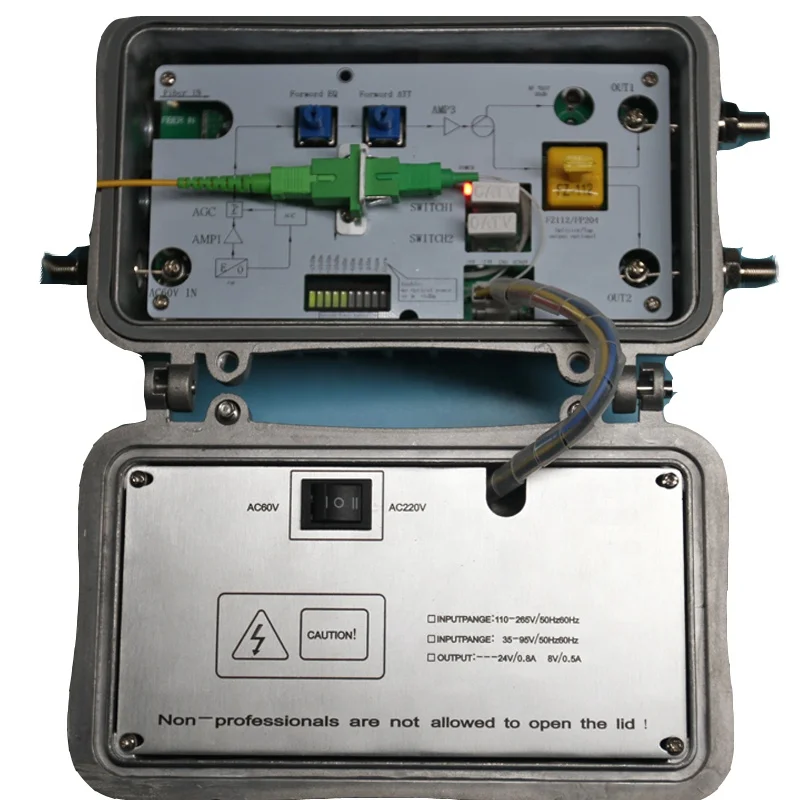

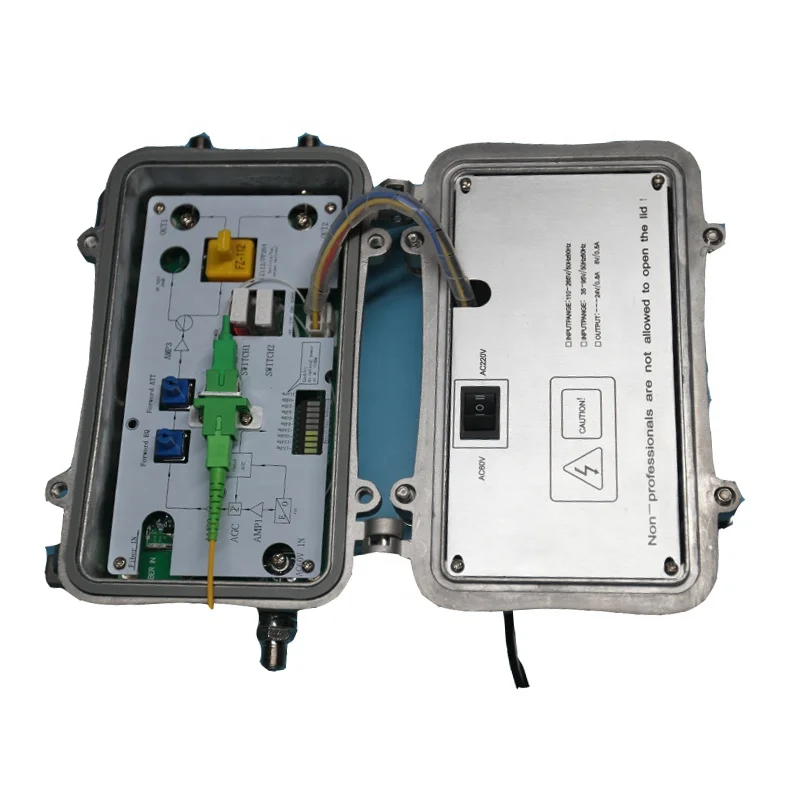

(4) Регулируемый аттенюатор (5)-20dBm Тестовый порт
(6) разветвитель 204/Tap 112 вставка (7) выходной порт RF 1
(8) выходной порт RF 2 (9) Вставка Power OC 1
(10) разъем питания 2 (11)
(12) мощностьСветовой индикатор(13) Оптический индикатор питания
(14)Импульсный источник питания светодиодного табло
Соберите
Ходить
Вопросы и ответы
Наши услуги
Гарантия этого устройства составляет 12 месяцев. Если проблема вызвана неправильной операцией пользователя или естественной силой, мы будем нести ответственность только за техническое обслуживание и взимать соответствующую стоимость материала. Если у устройства возникли проблемы, пожалуйста, немедленно свяжитесь с нами. Обслуживание неисправного устройства на месте должно управляться профессиональным техником, чтобы избежать повреждения оборудования. Обратите внимание: Для пользователей, которые разбирают и ремонтируют оборудование с помощью нашего разрешения, наша компания не будет предлагать бесплатную гарантию. Разумные затраты на техническое обслуживание и материалы будут собраны.
Информация о компании
Zibo hsure Electronic Equipment Co., Ltd производит CATV оптическое оборудование с 2015 года.Мы в основном Занимаемся проектированием, исследованиями, производством и маркетингом сетевого оборудования CATV HFC.
Наша компания занимается исследованием и разработкой сетевых продуктов HFC, в том числеEDFA, 1550 нм/1310 нм Оптические передатчики, оптические приемники, FTTH оптический узел, усилители CATV, гибридные модули, источники питания и пассивные устройства.
После многих лет развития, мы имеем сильные Общие операционные возможности, богатый опыт в международной торговле, и сделали хорошие отношения со многими странами, такими как США, Индия, Вьетнам, Испания, Румыния, украина и Россия, Перу, Колумбия, африканские страны, И т. Д. Мы с нетерпением ждем формирования деловых отношений с новыми клиентами по всему миру.
Если вы заинтересованы в наших продуктах, добро пожаловать на ваш запрос и посетите наш завод.
