BS-0 точность делительная головка с 5 "3-кулачковый & задней

BS-0 точность делительная головка с 5 "3-кулачковый & задней

Категория: Приспособления для станка >>>
Поставщик: Shanghai,Peixu,Machinery,Equipment,Co.,Ltd.

Цена:19 127,55 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Aug-15-2025	24291.47 $*	24777.81 $*
Jul-15-2025	19701.57 $*	20095.72 $*
Jun-15-2025	23909.15 $*	24387.20 $*
May-15-2025	23717.39 $*	24191.49 $*
Apr-15-2025	18936.16 $*	19315.26 $*
Mar-15-2025	23335.4 $*	23802.27 $*
Feb-15-2025	23144.65 $*	23607.89 $*
Jan-15-2025	22952.63 $*	23411.76 $*

Характеристики

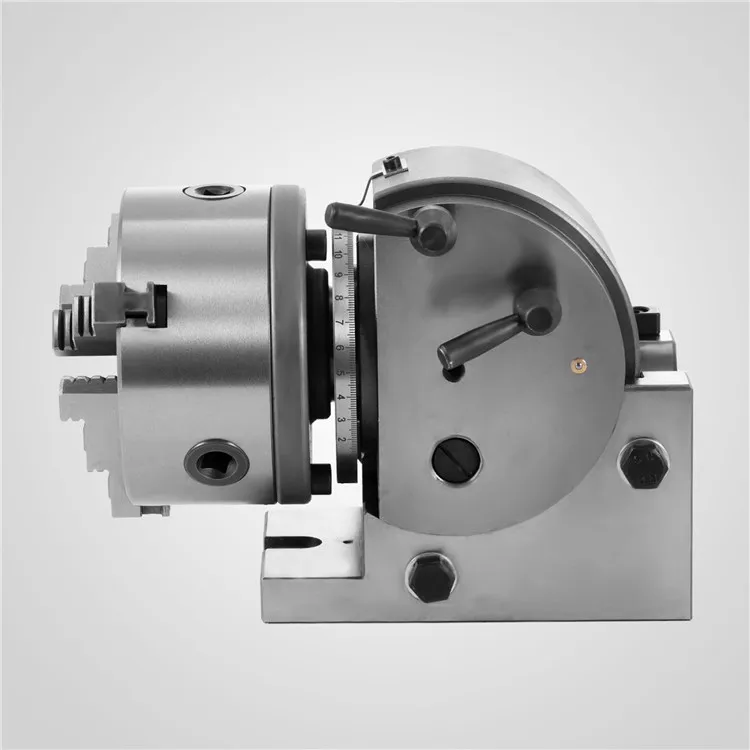

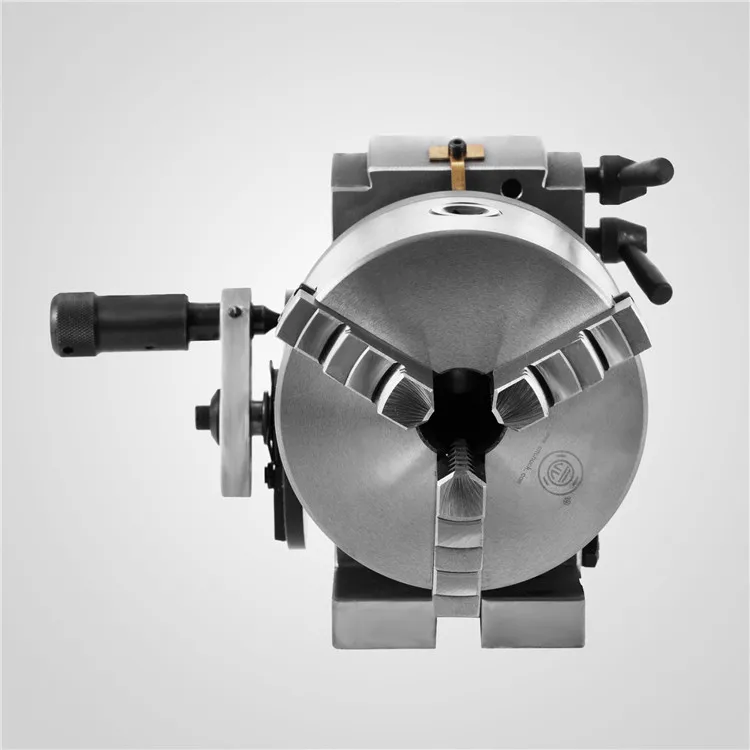

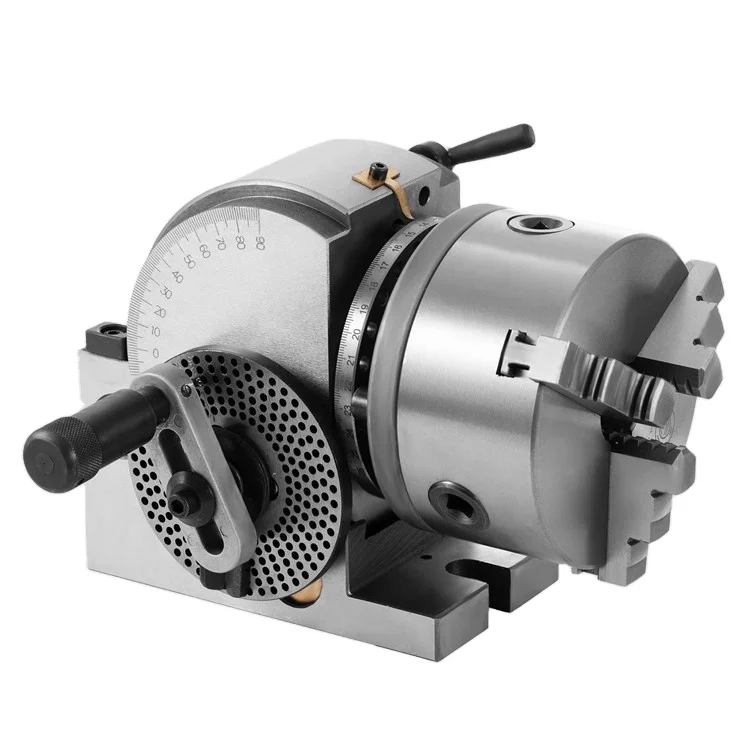

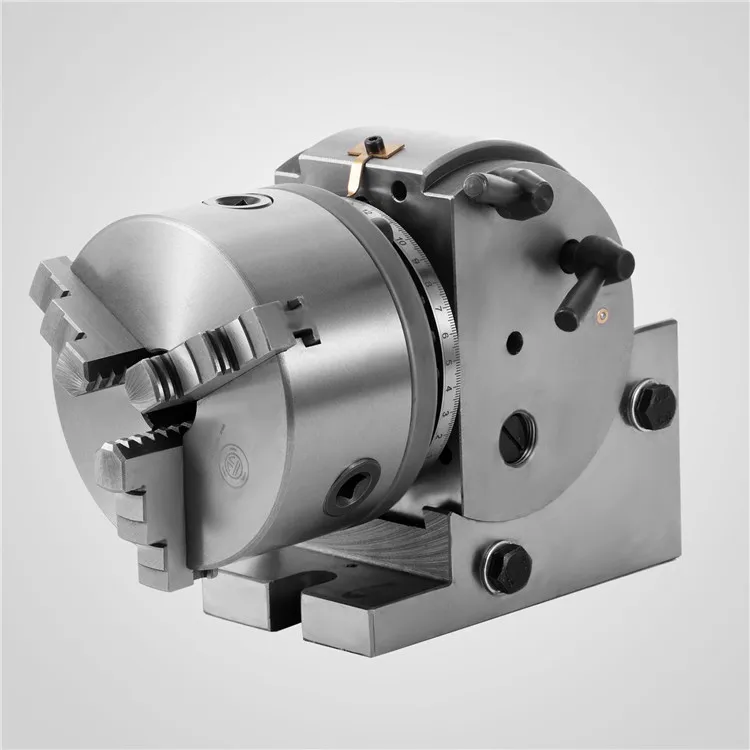

BS-0 точность делительная головка с 5 "3-кулачковый & задней бабки

Описание продукта:

Это нашПолууниверсальная разделительная головка, Один из аксессуаров станка для разделения заготовок на равные перегородки. С помощью деления весы кольцо, Верньер, установочный штифт, делительный диск и переключения передач, заготовки разместить можно разделить на равных перегородки в соответствии с вашими запросами. Может использоваться для прямого и непрямого разделения. В состоянии завершить обработку передач, лица и флейты без необходимости аксессуаров, однако вся его конструкция совпадает с универсальным типом. В24 быстроразъемных отверстияМожет завершить 2, 3, 4, 6, 8, 12, 24 деление индексации.3 раздела пластиныПрилагаются вместе с разделительной головкой для непрямого деления в любом делении, индексирующем 2-50, 51-380, за исключением простых чисел и некоторых других чисел.

1. Размер передней части разделительной головки:

Модель

Блок

Центры контактных толкатель пресс-формы

Диаметр оправки

BS-0

Метрические
(Мм)

193

140

173

100

166

MT2

Дюймов

7,59

5,51

6,81

3,93

6,53

3,54

0,63

B & SN0.7

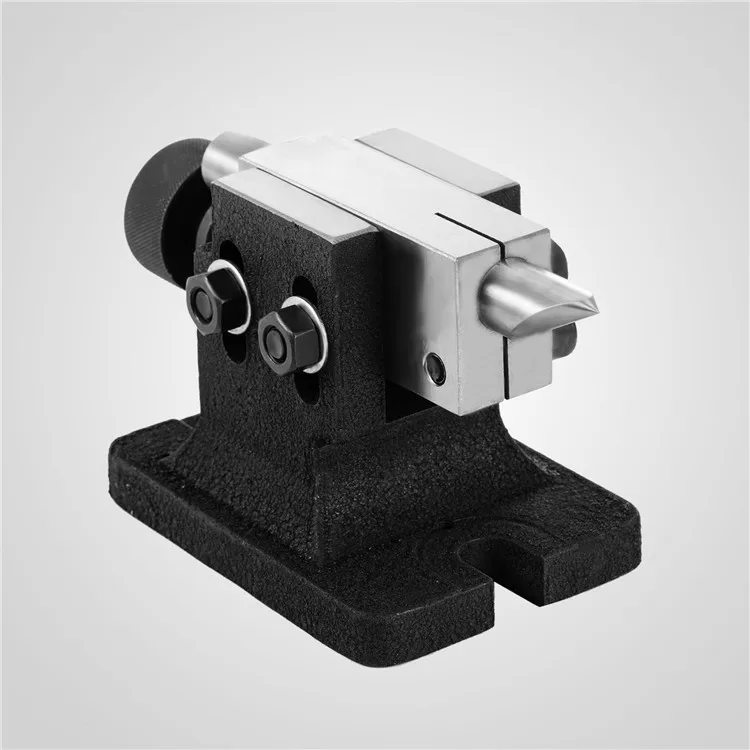

2.Размер хвоста разделительной головки:

Модель	Блок	A1	B1	H1	H	A1	B1	G1
BS-0	Метрические (Мм)	175	87	107	100	130	92	16
BS-0	Дюймов	6,89	3,42	4,21	3,93	5,12	3,62	0,63

3.Разделительная пластина:QUantity отверстия разделительной пластины (коэффициент снижения спиральной передачи 1:40)

Разделительная пластина A	15	16	17	18	19	20
Разделительная пластина B	21	23	27	29	31	33
Разделительная пластина C	37	39	41	43	47 (Европа)	49

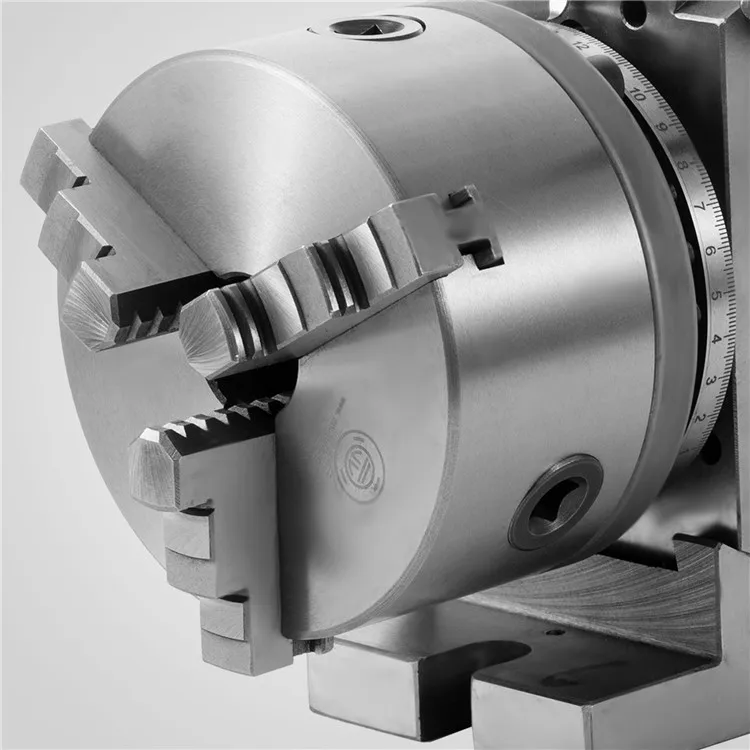

4.Патрон токарного станка детали:

Размер D	Внутренний Челюстей		Внешний Челюстей
	Зажимной Диапазон	Для защиты от помех Диапазон	Зажимной Диапазон
	A-A1	B-B1	C-C1
125 Мм	2,5-40	38-125	38-110
