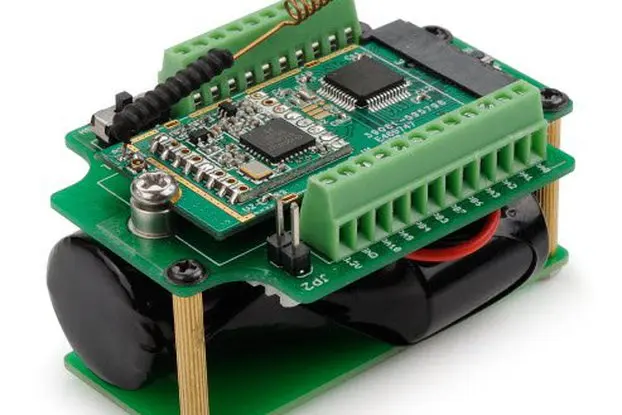

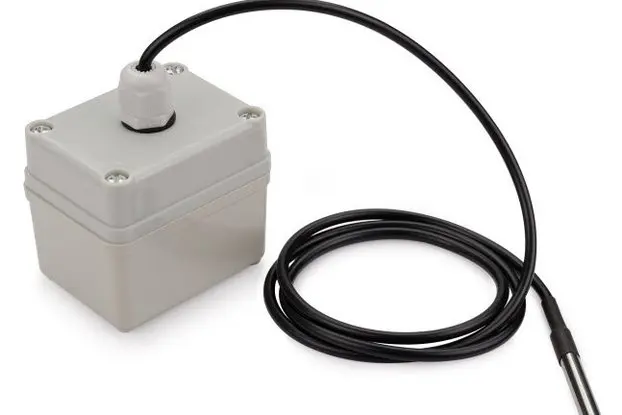

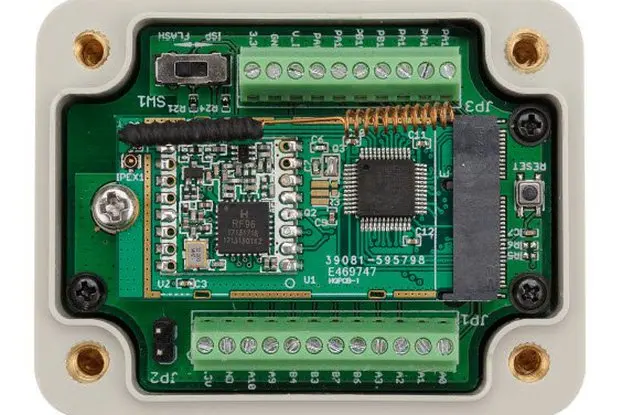

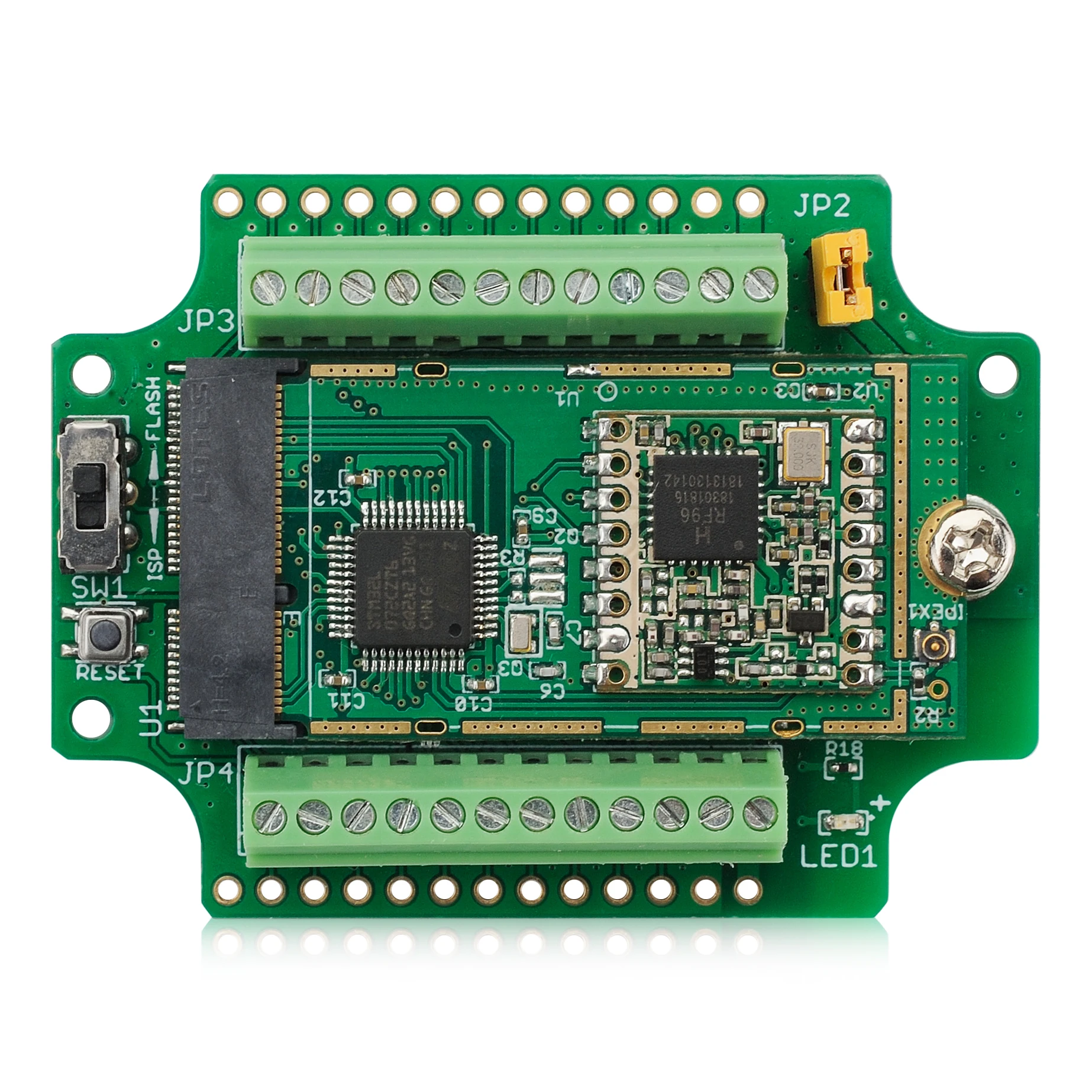

Водонепроницаемый аккумулятор LSN50 с датчиком LoRa

** Введение **

** LSN50 ** Узел датчика LoRa-это Узел датчика LoRa большого диапазона. Он предназначен для использования на открытом воздухе и работает от Li/SOCl2 батареи для длительного использования. LSN50 предназначен для того, чтобы помочь разработчикам быстро развернуть решения LoRa и IoT промышленного уровня. Это помогает пользователям превратить идею в практическое применение и сделать Интернет вещей реальностью. Легко программировать, создавать и соединять ваши вещи везде.





** LSN50 ** Беспроводная часть основана на ** SX1276/SX1278 ** позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов на низком уровне data-rates.It обеспечивает сверхдальность распространения спектра связи и высокий помехи иммунитет в то время как свести к минимуму потребляемый ток. он предназначен для профессиональных беспроводных сенсорных сетей, таких как ирригационные системы, умный замер, умные города, обнаружение смартфонов, автоматизация зданий, И так далее.





** LSN50 ** MCU часть использует ** STM32l0x ** чип от ST, STML0x является сверхнизким энергопотреблением микроконтроллеров STM32L072xx включают Мощность подключения универсальной последовательной шины (USB 2,0 без кристаллов) С высокопроизводительным ядром ARM® Cortex®-M0 + 32-битным RISC, работающим на частоте 32 МГц, блоком защиты памяти (MPU), высокоскоростные встроенные воспоминания (192 кбайт флэш-памяти программы, 6 Кбайт данных EEPROM и 20 Кбайт RAM) плюс широкий диапазон

Улучшенные I/Os и периферийные устройства.



** LSN50 ** является продуктом с открытым исходным кодом, он ** основан на STM32Cube HAL ** драйверы и множество библиотеки можно найти на сайте ST для быстрого развития.



** Особенности **

-STM32L072CZT6 MCU

-SX1276/78 LoRa беспроводной модем

-Предварительная загрузка с Загрузчиком ISP

-I2C, LPUSART1, USB

-18 x Цифровой I/Os

-2x12 бит АЦП; 1x12 бит ЦАП

-MCU просыпается UART или прерывать

-LoRa™ модем

-Преамбула обнаружения

-Скорость передачи данных настраивается

-LoRaWAN 1.0.2 Спецификация

-База программного обеспечения на STM32Cube HAL драйверах

-Оборудование/программное обеспечение с открытым исходным кодом

-Доступно лента, формат 433/868/915/920 МГц

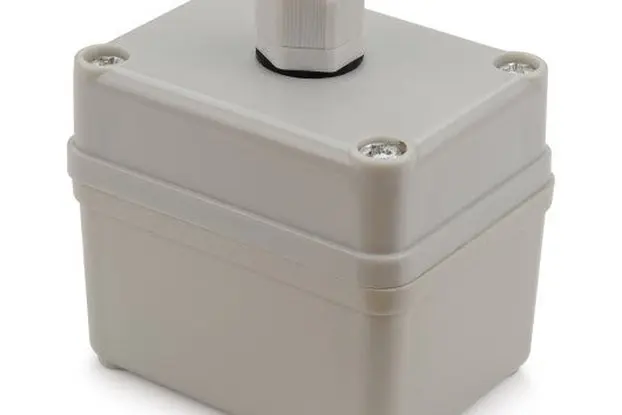

-IP66 водонепроницаемый корпус

-Ультра-низкое энергопотребление

-Команды AT для настройки параметров

-Аккумулятор на 4000 мАч для длительного использования



** Применения **

-Беспроводная сигнализация и системы безопасности

-Автоматизация дома и зданий

-Автоматизированная счетчика

-Промышленный мониторинг и контроль

-Большие оросительные системы и т. Д.



** Технические характеристики **

** LoRa Spec **

-168 дБ Максимальная ссылка бюджет.

-+ 20 дБм-100 мВт постоянный РЧ выход vs.

-+ 14 дБм высокая эффективность па.

-Программируемая скорость передачи до 300 кбит/с.

-Высокая чувствительность: до-148 дБм.

-Пуленепробиваемый передний конец: IIP3 =-12,5 дБм.

-Отличный блокирующий иммунитет.

-Низкий RX ток 10,3 мА, 200 на сохранение регистра.

-Полностью интегрированный синтезатор с разрешением 61 Гц.

-Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.

-Встроенный синхронизатор бит для восстановления часов.

-Преамбула обнаружения.

-127 дБ динамический диапазон RSSI.

-Автоматический RF Sense и CAD с ультра-быстрым AFC.

-Пакетный двигатель до 256 байт с CRC.



** MCU спецификации **

-MCU: STM32L072CZT6

-Флэш-память: 192KB

SRAM: 20KB

-EEPROM: 6KB

-Тактовая частота: 32 МГц



** Энергопотребление **

-Режим остановки: 2,7 мкa @ 3,3 В

-Режим RX: 7.2mA

-Режим TX: 125 мА @ 20 дБм



** * Батарея **

-Аккумулятор Li/SOCI2

-Емкость: 4000 мАч

-Саморазряд: <1%/год при 25 °C

-Максимальный Постоянный ток: 130 мА

-Максимальный ток увеличения: 2А, 1 секунда



** Документы **

-[Лист данных] (http://www.dragino.com/downloads/index.php? Dir = лист данных/EN/&file=Datasheet_LoRaSensorNode.pdf)

-[Руководство пользователя и тематическое исследование] (http://wiki.dragino.com/index.php?title=Lora_Sensor_Node-LSN50)

-Исходный код: [программное обеспечение] (https://github.com/dragino/LoRa_STM32), [аппаратное обеспечение] (https://github.com/dragino/Lora/tree/master/LSN50).

-Документы на батарею: [литий-тионилхлоридная батарея] (http://www.dragino.com/downloads/index.php?dir=datasheet/&file=ER18505_datasheet_PM-ER18505-S-02-LF_EN.pdf), [SPC литий-ионный аккумулятор-конденсатор] (http://www.dragino.com/downloads/index.php?dir=datasheet/&file=SPC1520%20Technical%20Specification20171123.pdf)





** Пакет **

** Комплектация: **

-1 x LSN50

-1 х джемпер



** Размеры и вес **

-Размер: 65x50x50 мм

-Вес нетто: 140 г
