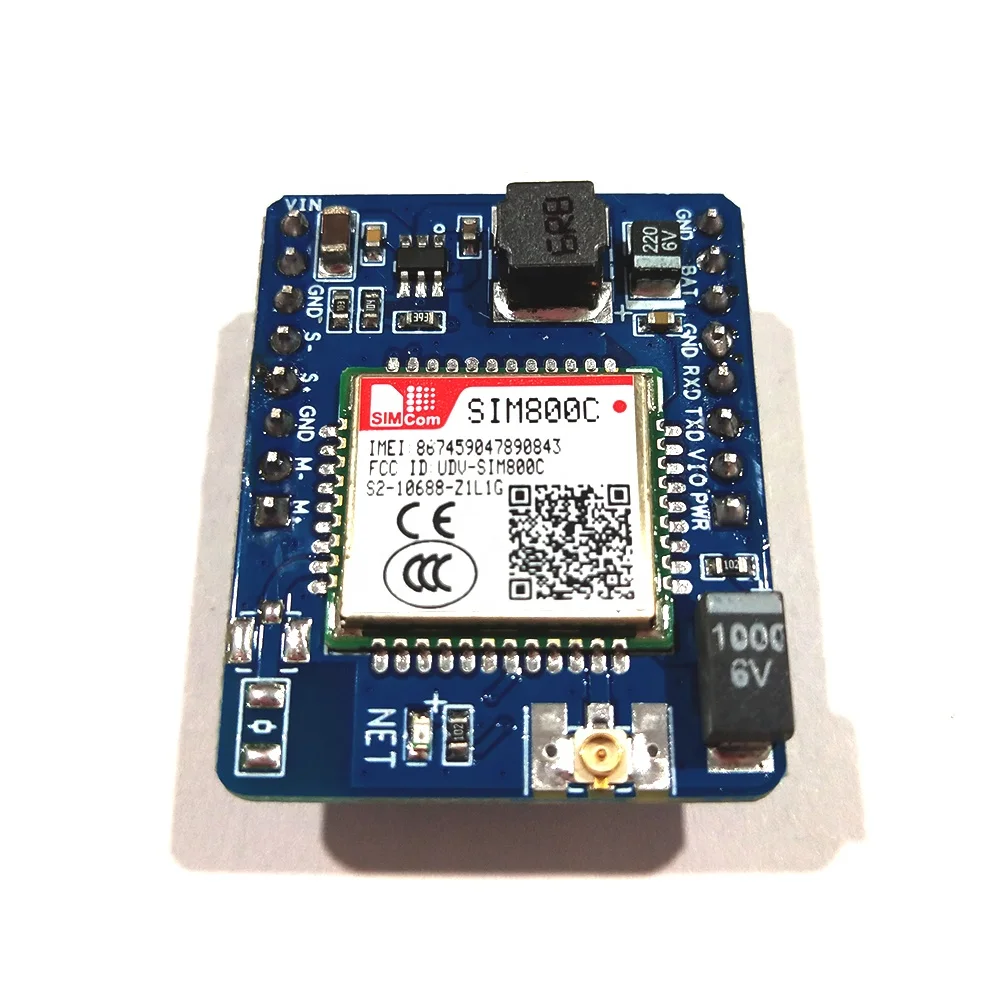

SIM800C макетная плата GSM GPRS заменить SIM900A со встроенной антенной

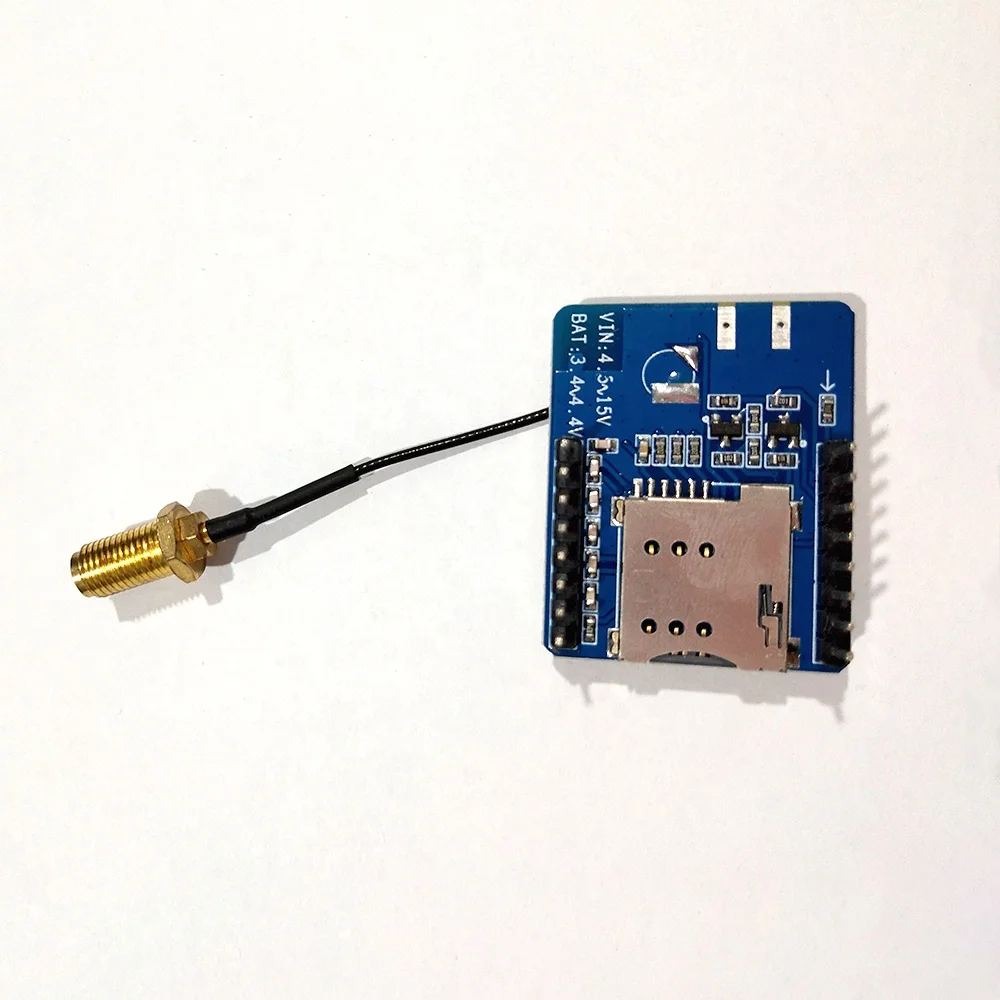

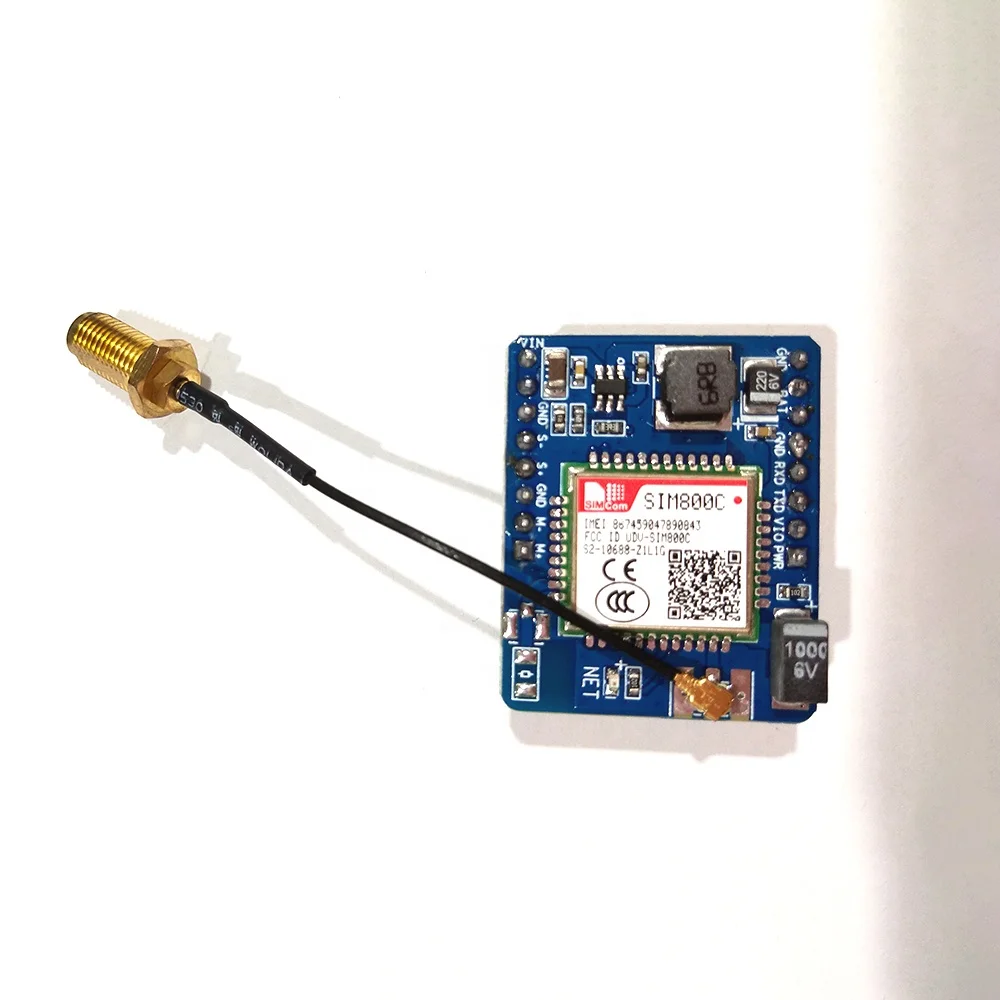

Описание продукта:: Потребляемая мощность: DC5V или полученные с помощью литиевой батареи вход VBAT и GND. Поддерживает MCU уровень: 5V/3,3 V для ТТЛ (Например, общий 51 и для arduino составляет 5 В, STM32-3,3 v) Использование антенны: интерфейсы антенны IPEX, вы можете использовать версию PCB антенны или антенны IPEX-SMA- peppers

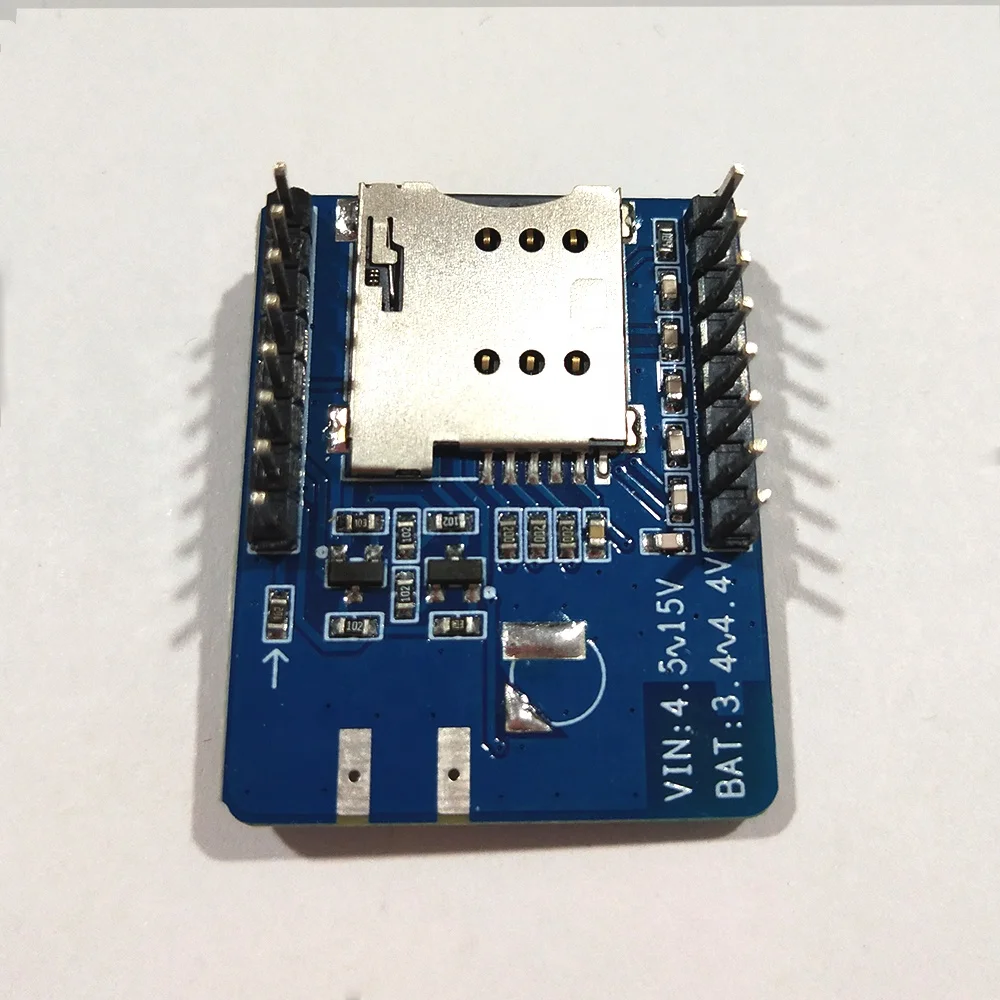

Описание контакта: 5 в пост: pin электропитания, только вход DC5V, используемый для питания платы. V_TTL: Управление доступом доска микроконтроллер основной целевой напряжение: 5V/3,3 V (в соответствии со своим собственным микроконтроллер намного отличить ядра v), нанофарад используется для преобразования GSM модуль TXD и RXD для соответствующего ТТЛ.
GND: наземный источник питания TXD: Отправьте pin модуль последовательного порта, уровень TTL (не напрямую подключены к RS232 уровень) RXD: Получение уведомлений о pin модуль последовательного порта, уровень TTL (не напрямую подключены к RS232 уровень) DTR: терминал данных готов SPKP: ядро аудио выход pin SPKN: ядро аудио выход pin MICN: основной аудио вход MICP: основной аудио вход RI кольцо Якорный штифт советы VRTC: внешний аккумулятор RTC pin GND: наземный источник питания PWR: Этот штифт может выключить или выключить модуль Заземление: блок питания земли VBAT: литиевая батарея ввода ПИН-кода, 3,3 v-4,4 v
USB GSM GPRS SIM800C беспроводной Bluetooth компьютер управлять звонком со встроенной антенной Беспроводной Модуль 5V/3,3 V TTL макетная плата
1. Описание: LC-GSM-SIM800C USB к GSM представляет собой четырехдиапазонный GSM/GPRS модуль со стабильной производительностью, компактный внешний вид и высокая производительность, которые могут удовлетворить различные потребности клиентов. Встроенный USB к чипу последовательного порта, вы можете подключить непосредственно к компьютеру для отладки. SIM800C работает на GSM/GPRS 850/900/1800/1900 МГц, которые поддерживают, который будет использоваться во всех странах мира. Он может передавать голос, SMS, информация и данные с низким энергопотреблением, а также могут быть применены к различным требованиям к дизайну много компактное изделие.
2. Особенности: 1>. Usb-связь, нет необходимости Напишите код; 2>. Поддержка автоматизации программного обеспечения ПК; 3>. Двойная антенна; 4>. Поддержка quad-диапазона, универсальный по всему миру; 5>. Поддержка 2G/3G/4G; 6>. Автоматическое подключение к сети; 7>. Адаптивный частоты следующим образом: 8>. Поддержка Bluetooth; 9>. Бортовой оригинальный SIM800C GSM/GPRS модуль; 10>. Бортовой CH340T USB к чипу последовательного порта, прост в установке и обладает высокой совместимостью; 11>.Self-эластичный сим-карты слот дизайн, может быть использован в 2G/3G/4G Micro SIM и Nano SIM карты; 12>. Модуля питания автоматически подключится к сети, не нужно нажимать кнопку, чтобы включить питание, экономя время и удобнее; 13>. Поддержка sms-сообщений и программное обеспечение для управления; 14>. Обеспечиваем полный набор инструкции компьютера исходного кода (c #, vb) для справки; 15>. Поддержка передачи данных GPRS под сеть 2G, которые могут быть применены к мобильным счетчика и других случаев; 16>. Поддержка Bluetooth для передачи данных, IEEE802.15 Стандарт Bluetooth, 2,4 ГГц Рабочий диапазон частот; 17>. Поддержка Адаптивная скорость передачи данных; 18>. Он работает со светодиодным индикатором, при отсутствии сети, без sim-карты или sim-карты вставлена, светодиодный свет быстро мигает в течение 1 секунды интервал, И мигает каждые 3 секунды, если нормально работает.
3. Параметры: 1>. Название продукта: SIM800C USB GSM модуль 2>. Номер товара: LC-GSM-SIM800C 3>. Рабочее напряжение: 5 В постоянного тока 4>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 5>. Диапазон рабочей влажности: 0%-95% относительной влажности 6>. Размер контроллера: 70*27*6 мм 7>. Размеры антенны: 50*17*11 мм
4. Использование шагов: 1>. Подсоединить воздушную 2,4 GHz антенна GSM; 2>. Вставьте sim-карту; 3>. Подключить модуль постоянного тока до PC; 4>. Сначала нужно установить CH340 диска программного обеспечения; 5>. Модуль начинается инициализации и светодиодный индикатор будет мигает один раз в секунду; 6>. Светодиодный индикатор мигает каждые 3 секунды после инициализации успеха; 7>. Начать использование.
5. Простая Работа: 1>. Позвоните по телефону: 1,1>. Инициировать голосового вызова: ATD189 **** 3783;(Примечание: запятой; Необходим! И '189 **** 3783»-это номер телефона). Он вернется в порядке В случае успеха. 1,2>. Сушить в подвешенном состоянии вверх звонку: АТХ. Он вернется в порядке В случае успеха. 1,3>. Ответ на звонок: ATA. Он вернется в порядке в случае успеха. 2>. Отправлять сообщения (режим текст): 2,1>. После того, как модуль автоматически регистрируется, пользователь может начать работу. 2,2>. Светодиодный индикатор мигает каждые 3 секунды после инициализации успешным. Это значит, что добавлен часовой модуль с сети 2G.
2,3>. Коммуникационная Инструкция:
Отправка: AT + CMGF = 1
Возврат: г-н + cmgf = 1 OK Отправьте Адрес: перекрёсток улиц + разряда = 'gsm'
Возврат: г-н + разряда = 'gsm' OK Отправьте Адрес: перекрёсток улиц + ГКУ = '10086' Возврат: г-н + ГКУ = '10086' > Отправка: сообщения (Примечание: сообщений просто гирлянды с содержит по '0 9 (США);» и «~ Z»)
Область применения: маленький сообщения Отправка: 1A (Примечание: '1a' пришлите нам шестнадцатеричный) Область применения: маленький + cms: xxx (Напр.: + cms: 237) 3>.GPRS передачи данных:
3,1>. При температуре + cgclass = '/комплект мобильного канала класс B, то есть модуль поддерживает коммутации пакетов и короткого замыкания источник постоянного тока с режимом переключения, но не поддерживает одновременную работу.
Возврат: При температуре + cgclass = «B» OK 3,2.>. При температуре + CGDCONT = 1 "IP","CMNET"/комплект PDP связи флаг 1 и доступом в Интернет протокол (IP) точка доступа, как "CMNET"
Возврат: При температуре + CGDCONT = 1 "IP","CMNET" OK 3,3>. При температуре + cgatt = 1/он используется для установки крепления и разъединения GPRS услуги.
Возврат: При температуре + cgatt = 1 OK 3,4>. При температуре + cipcsgp = 1 "CMNET"/комплект GPRS связь, точка доступа» CMNET».
Возврат: При температуре + cipcsgp = 1 "CMNET" OK 3,5>. При температуре + clport = "TCP","2000"/комплект TCP соединение местный порт Серийный номер 2000.
Возврат: При температуре + clport = "TCP","2000" OK 3,6>. При температуре + cipstart = "TCP","111.68.4.142",9090/он используется для того, чтобы создать TCP соединение или зарегистрируйте номер UDP порта. Модуль установит TCP-соединение. Например, соединение адрес назначения указан 111.69.4.146 и порт 9090. При успешном подключении он вернется: Подключите «ОК» (Примечание: IP адрес должен быть публичный IP адрес.)
Возврат: При температуре + cipstart = "TCP","111.68.4.142",9090 OK Подключите все в порядке 3,7>. При температуре + cipsend/модуль передает данные к серверу Возврат: При температуре + cipsend > SIM800C тест/данных: SIM800C тест. Пользователь может отправить другой сообщение. Возврат: SIM800C тест -> Отправить ОК/успешно отправлено 4>. Если вы хотите узнать больше информации отладки инструкции, пожалуйста, обратитесь к приведенной SIM800C технические данные.
6. Применение: 1>. Голосовой связи 2>.SMS передачи информации 3>. Передача данных 4>. Удаленное управление с помощью приложения 5>. Интеллигентая (ый) управления 6>. Модель управления 7>. Управления роботом
