Cat6 24 порта 1U 19 'UTP FTP сеть ethernet коммутационная панель RJ45 keystone

Название продукта

Cat6 24 порта 1U 19 ''UTP FTP сеть ethernet Патч-панель RJ45 keystone jack

Категория

Cat5E & Cat6 Cat6A 8P8C

Порт

12/18/24/28

Контактные данные

PC Ul94V-0, 0,45 мм (0,018 ") Диаметр фосфорной бронзы с 3 U"/0.0762um до 50 U "/1.27um золотое покрытие на контактной зоне

Цвет

Черный

Прекращение

Dual IDC

Размер продукта

10 дюймов/19 дюймов, 1U & 2U

IDC

ПК UL94V-0, принимает 22-26 AWG сплошной провод

Стандарт

ISO/IEC 11801 и EIA/TIA-568Bstandards

Минимальное количество для заказа

100 шт

Цена

FOB Шэньчжэнь

Упаковка

1 шт./кор., 20 шт/коробка, размер коробки: 52X26X50 см

Условия оплаты

T/T & Western Union ,Moneygram,Paypal

Описание продукта:

При построении структурированных кабельных систем патч-панели используются в стойках и телекоммуникационных шкафах для крепления кабеля для обеспечения высокого качества коммутации. Для каждой линии предусмотрен отдельный порт коммутационной панели. Патч-панель-это блок гнезд, количество которого соответствует количеству портов. E.g., блок из 24 гнезд представляет собой панель с 24 портами.

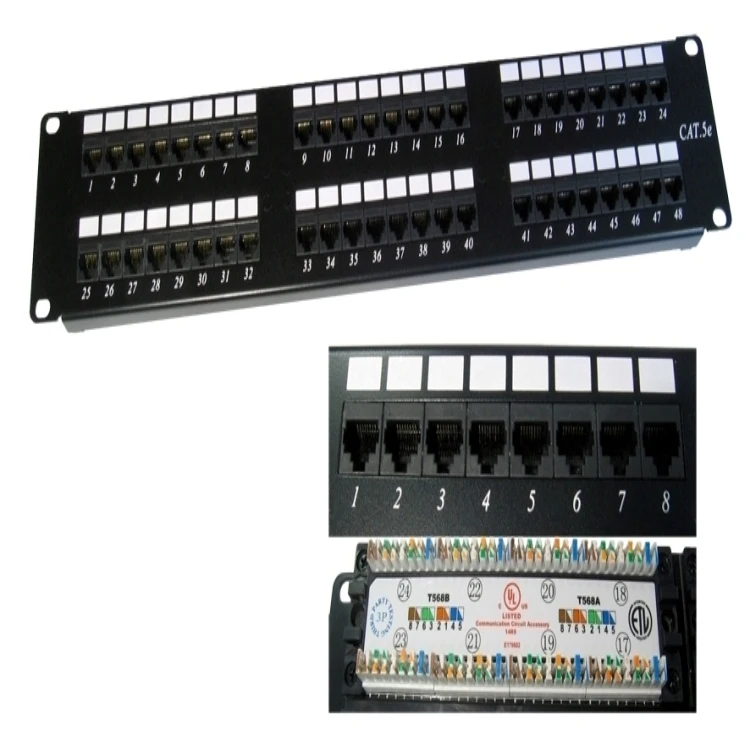

Числовая маркировка наносится на порты в передней части панели. На задней панели контакты содержат цвет и числовую маркировку. Есть области для дополнительной маркировки.

Патч-панели отличаются по количеству портов, категории и технике монтажа.

Количество портов, 12-, 24-и 48-портовые патч-панели наиболее широко распространены.

По стандартам, в основном используются патч-панели категории 5e и 6.

Основным средством коммутации являются патч-корды (секции кабеля, обычно длиной до 5 м, соответствующей категории с подключением типа на концах). Они используются для подключения портов коммутационной панели, активного оборудования, розеток на рабочих местах (ПК, телефоны, принтеры и т. Д.).

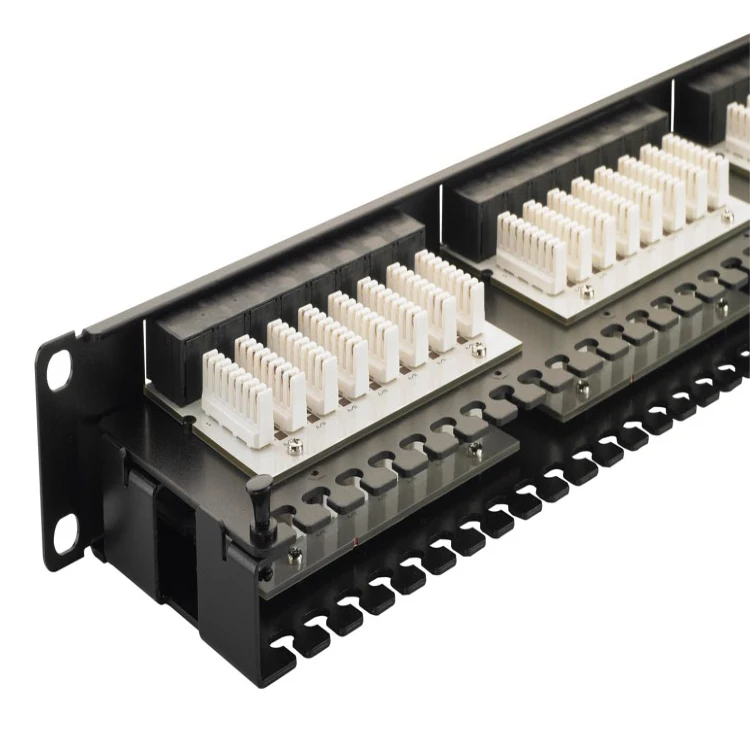

Кабель укладывается в каждый порт и с помощью специального инструмента устанавливается (подключается к) в модуле IDC (IDC-это подключение к смещению изоляции). Существуют следующие типы IDC модулей: типа 110 , Krone и Dual IDC (универсальные). В зависимости от типа модуля для крепления кабеля используются различные инструменты. Двойной IDC является универсальным модулем и допускает использование инструмента 110 типа и инструмента типа Krone для крепления кабеля.

Панели могут быть установлены на стене и в 19 "телекоммуникационные шкафы, стойки и рамы. Некоторые виды панелей производятся в соответствии со стандартом 10 ".

Панели, установленные на стене, могут быть на опоре (с задним креплением) и с передним креплением.

Панели на опоре снимаются с опоры при монтаже кабелей, а затем они блокируются обратно. Кроме того, они могут быть установлены на 19 "рамах для крестов типа 66, из-за того же типа поддерживающих устройств.

Панель с передним креплением крепится непосредственно к стенам. Они более компактны, могут быть установлены непосредственно в коробке. Размер 24-порт панели с нагрудный ремень 19 ", что позволяет использовать их в стеллажи для выставки товаров.

Настенная коммутационная панель с передним креплением

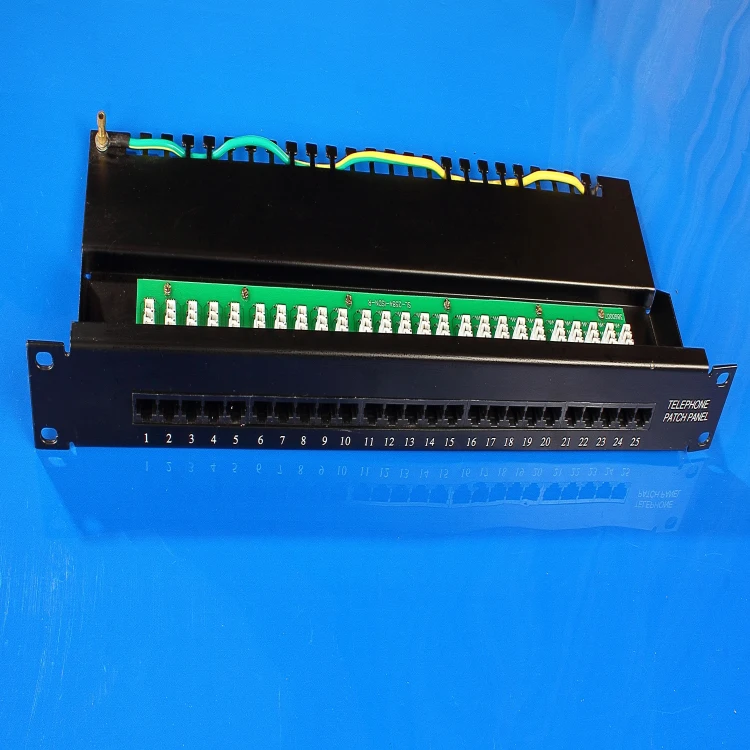

В зависимости от типа портов есть телефонная и компьютерная коммутационная панель. Телефонные панели имеют порты типа RJ-12 (6p4c, 6p6c) и используются для коммутации телефонных линий. Для простой коммутации телефонных станций некоторые телефонные коммутационные панели снабжены портами типа Telco (25 пар).

КомпьютерПатч-панелиУRJ45(8p8c) порты и наиболее часто используются в компьютерных сетях. В зависимости от требований к линиям передачи данных в компьютерных сетях патч-панели с RJ-45 портами могут быть категории 5e и категории 6. Патч-панели с экранированными портами используются в структурированных кабельных системах с экранированными коммуникационными схемами.

Модульные панели-это отдельный тип патч-панелей. Это панели с ячейками для модуля специального формата. Как модуль обаRJ12ИRJ45, И BNC может использоваться даже для оптического кабеля, модульные панели позволяют создавать практически любую конфигурацию порта, необходимую для решения задач.
