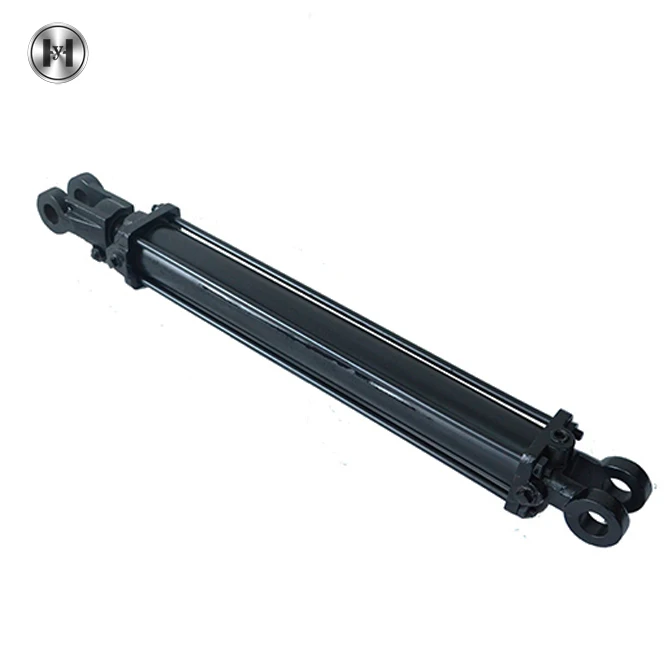

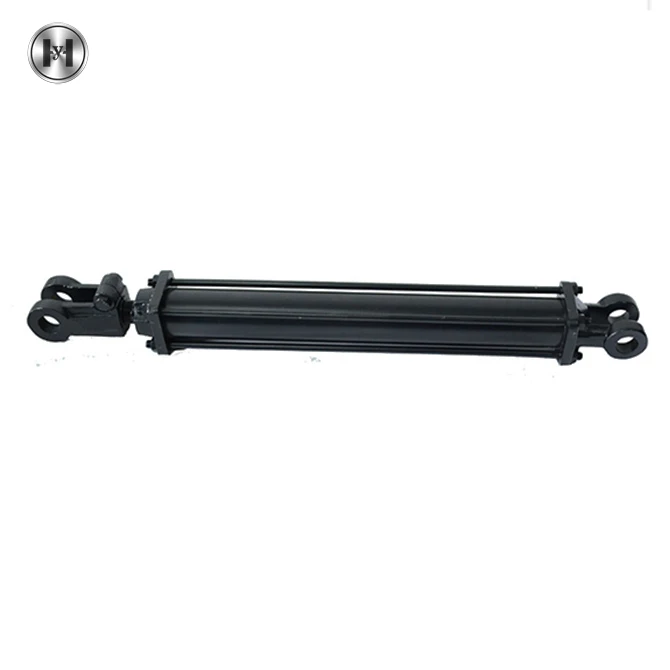

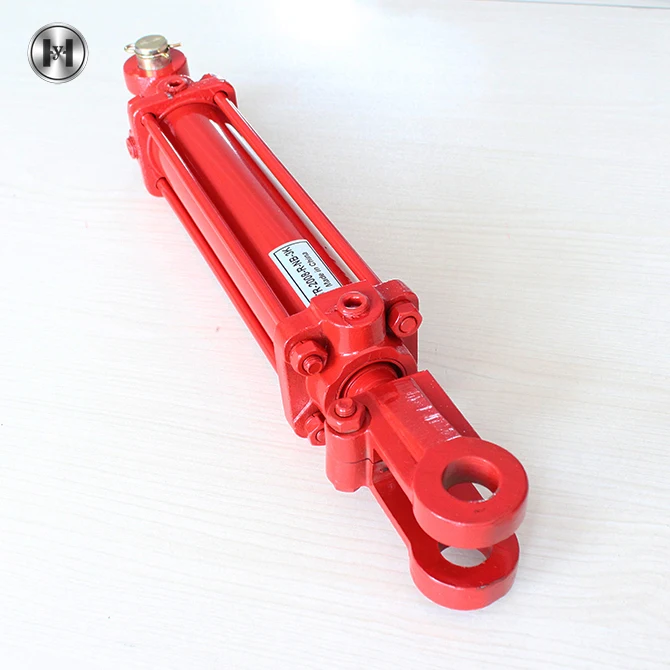

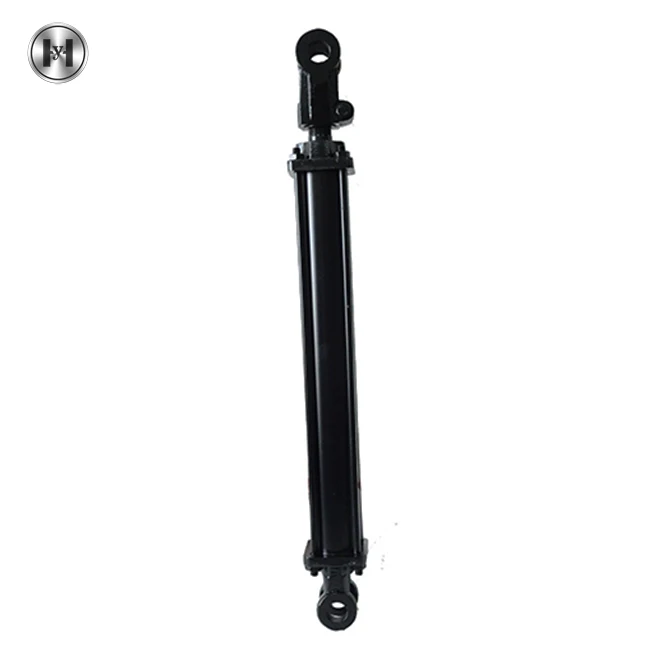

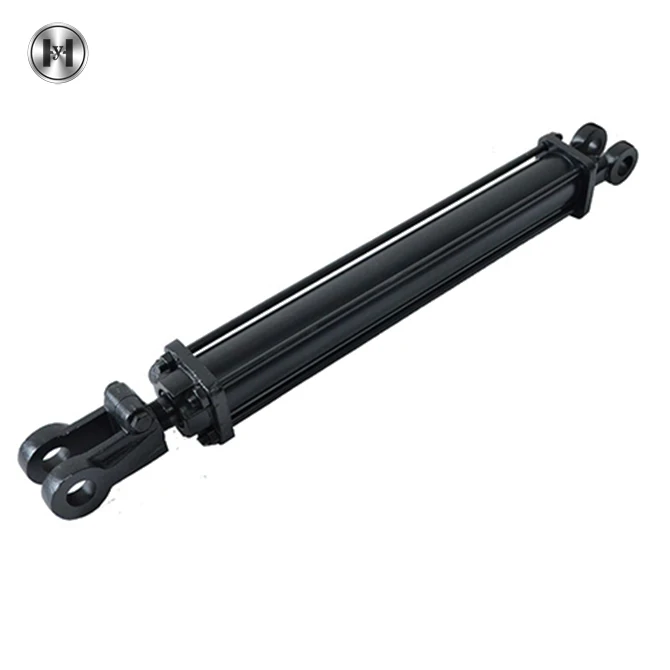

Гидравлический цилиндр для рулевой тяги 20

Детальные данные по продукции

1. Комплект Уплотнений: из США, прочный и износостойкий с долгим сроком службы.
2. Термообработка: закалка и закалка, что делает поршневой стержень супер высокой твердостью.
3. Чистка: ультразвуковая чистка.
4. Резка: высокая точность обеспечивается автоматической роликовой резки.
5. Тестирование: ультразвуковой детектор, Спектрограф, ШМ, металлография, тестер толщины хрома.
6. Преимущество: простая структура и надежная работа, простое обслуживание и различные способы подключения.
7. План: различные производственные планы для различных клиентов.
8. Минимальный заказ: 10 шт гидравлического цилиндра тяги
9. Время выполнения: 10 ~ 30 дней зависит от количества и от того, настроены ли.
10. Гарантия: изменить новый, и мы платим за воздушную перевозку в течение 3 лет гарантийного времени.

Диаметр	B	C	D	E	F	G	H	Я	J	K	М	N	Трубка od.	Портов (NPT)
2,00 (50,80)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,000 (25,40)	1,000 (25,40)	1,142 (29,01)	2,520 (64,01)	2,835 (72,01)	1,142 (29,01)	2,520 (64,01)	M10	1-1/8-12UNF	2,375 (60,3)	3/8
2,50 (63,50)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,000 (25,40)	1,000 (25,40)	1,142 (29,01)	2,520 (64,01)	3,150 (80,01)	1,142 (29,01)	2,520 (64,01)	M10	1-1/8-12UNF	2,875 (73,0)	3/8
3,00 (76,20)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,125 (28,58)	1,000 (25,40)	1,142 (29,01)	2,600 (66,04)	3,740 (95,00)	1,142 (29,01)	2,520 (64,01)	M12	1-1/4-12UNF	3,375 (85,7)	1/2
3,50 (88,90)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,125 (28,58)	1,125 (28,58)	1,142 (29,01)	2,600 (66,04)	4,134 (105,00)	1,142 (29,01)	2,520 (64,01)	M12	1-1/4-12UNF	3,875 (98,4)	1/2
4,00 (101,60)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,125 (28,58)	1,125 (28,58)	1,142 (29,01)	2,600 (66,04)	4,724 (119,99)	1,142 (29,01)	2,600 (64,01)	M12	1-1/4-12UNF	4,375 (111,1)	1/2
5,00 (127,00)	1,015 (25,78)	2,125 (53,98)	1,625 (41,28)	1,250 (31,75)	1,500 (38,10)	1,260 (3200)	2,677 (68,00)	6,000 (152,40)	1,260 (32,00)	3,500 (88,90)	M16M	1-1/4-12UNF	5,453 (138,5)	1/2

1. Описание хромированного вала

Размер	25,4 ~ 100 мм
Длина	0,2 М ~ 2 м
Материал	45 # DIN CK45/JIS 45C
Толерантность	ISO f7
Хром толщина	25 ~ 30 микрон
Твердость хромированного слоя	45 ~ 50HRC
Шероховатость	Ra0.4micron
Прямолинейность	0,2/1000 мм
Предел текучести	≥320Mpa
Предел прочности при растяжении	≥580Mpa
Удлинение	≥15%
Состояние снабжения	1. Твердый хромированный
	2. Индукционные закаленные
	3. Закаленный и закаленный
	4. Индукционная закаленная с Q & T

2. Химический состав

Материал	C %	Mn общего назначения %	Si %	S %	P %	V %	Cr %
CK45	0,42-0,50	0,50-0,80	0,04	0,035	0,035
ST52	0,22	1,60	0,55	0,035	0,04
ST37	0,17	1,60	0,55	0,04	0,04
20MnV6	0,16-0,22	1,30-1,70	0,10-0,50	0,035	0,035	0,10-0,20
42CrMo4	0,38-0,45	0,60-0,90	0,15-0,40	0,03	0,03		0,90-1,20
40Cr	0,37-0,45	0,50-0,80	0,17-0,37				0,08-1,10

3. Механические свойства

Материал	T N/мм²	Y.S N/мм²	Е % (мин)	Состояние
CK45	610	355	15	Нормализовалась
CK45	800	630	20	Q +/T
ST52	500	355	22	Нормализовалась
20MnV6	750	590	12	Нормализовалась
42CrMo4	980	850	14	Q +/T
40Cr	1000	800	10	Q +/T
