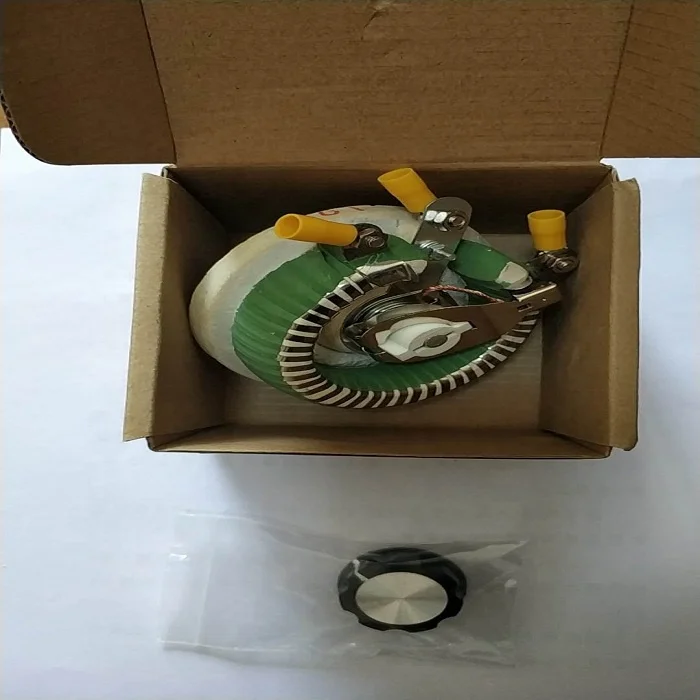

Керамический переменный резистор Реостат 25 Вт-3000

Описание и отзывы

Трекер стоимости

Характеристики

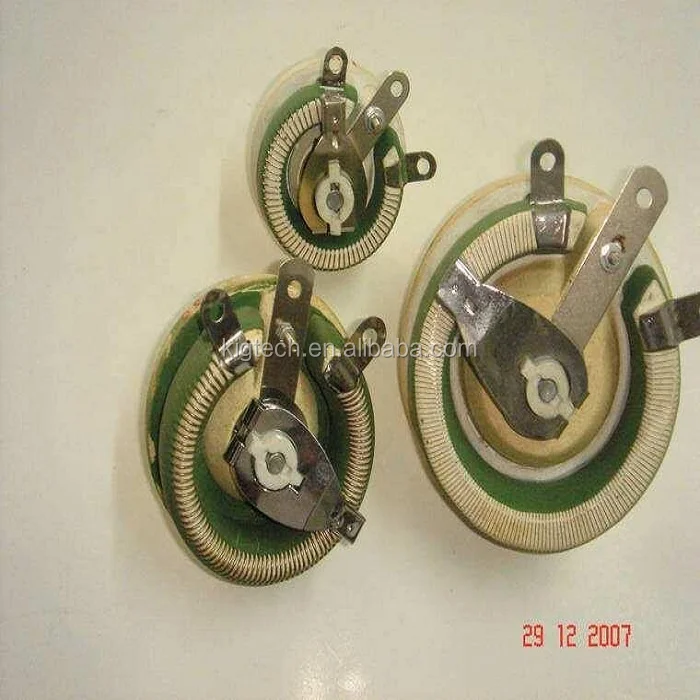

BC1 высокомощный проволочный Регулируемый скользящий резистор с сопротивлением скольжению реstat







1. Введение



1. Переменная серия керамического лотка BC1 намотана проволокой из хромового сплава в качестве резисторного элемента.

2. Весь компонент покрыт невоспламеняющимся и высокотемпературным полимерным исключением для

Слайд контактной поверхности.

3. После охлаждения и сушки, изоляция применяется через процесс высокой температуры. Установлен

Центрированный Регулируемый компонент скользит вдоль элемента сопротивления, чтобы изменить

До желаемого значения.

4. Высокая мощность, устойчивость к влажности, сопротивление в большом регулируемом диапазоне.

5. На одном резисторе, может иметь различные требования сопротивления (плоский и круглый провод может быть в том же реstat).



2. Спецификация



1. Ограничение рабочего напряжения реstat: 1000 В: изоляционное напряжение 2500 В

2. Повышение температуры реstat: 25-100 Вт разновидностей <300 к; > 150 Вт разновидностей: < 350 к

3. Степень скольжения: 25-50 Вт разновидности: 280 + 5 градусов; > 100 Вт разновидности: 300 + 5 градусов

4. Закон сопротивления, линейное отклонение: во время всего путешествия закон сопротивления изменяется в линейный закон,

Линейное отклонение не (+ 10%).

5. Вал управления реstat должен вращаться в течение 5000 недель не менее чем в 90% пути. Не должно быть

Нет видимого повреждения реstat.

6. Сопротивление Реостат составляет менее 1,5 после 6 недель (шесть дней) переменного влажности и тепла

40 ℃ при высокой температуре.



3. Тип и размер

4. Установите чертеж





5. Метод испытаний



Первая проверка безопасности: Промышленная частота Выдерживает напряжение и сопротивление изоляции
Испытательное напряжение: 2500 В, 50 Гц
Время давления: 1 мин
Детали давления: головка проводки и диаметр 10 мм оси вращения
Потенциометр без поломки или flashover
Судью: отвечает требованиям



Повторной проверки: Мощность и сопротивление (500 Вт 5R)
Тестовый ток и сопротивление: в 5 r = 10 a
Текущее время: от получаса до часа
Требования: 10 a ток через потенциометр не имеет короткого замыкания, что является нормальным 5 r
Значение:
Требования: погрешность плюс или минус 10%
Судью: отвечает требованиям



Третий рабочий температурный тест: С алюминиевой крышкой, 50В 10A



Результаты тестирования: Повышение температуры поверхности стеклянной глазури в течение 3 минут, 43,2 ° 15 минут: 85,3 °

С половиной часов: 81,9 °: соответствует требованиям
