MH-Z19 инфракрасный модуль датчика CO2 MH-Z19B датчик углекислого газа для монитора 0-5000ppm MH

MH-Z19 инфракрасный CO2 модуль датчика MH-Z19B углекислого газа датчик для CO2 монитор 0-5000ppm MH Z19B

Описание продукта:

MH-Z19B датчик углекислого газа (далее именуемый датчик) является одним из общего назначения Смарт мелких датчик, который использует недисперсионного инфракрасного (NDIR) принцип для обнаружения присутствия CO2 в воздухе, с хорошей избирательностью и анаэробный газ, длительный срок службы и другие характеристики; Встроенной температурной компенсацией; В одно и то же время с серийным выходом, аналоговым выходом и ШИМ-выход, простой в использовании. Датчик-это высокопроизводительный датчик, который сочетает в себе зрелой инфракрасной поглощения технологии обнаружения газа с точном оптическом пути дизайн и продуманная конструкция цепи.

Параметры продукта

1. Продукт Номер модели: MH-Z19B
2. Обнаружение газа: углекислого газа
3. Напряжение питания: 4,5 ~ 5,5 V DC
4. Среднее значение тока по уровню поверхности: <20mA (@ 5 в источник питания)
5. Максимальный ток: 150 мА (@ источник питания 5В)
6. Интерфейс: 3,3 V (5V совместимый)
7. Диапазон измерения: 0 ~ 10000ppm может быть выбран в пределах диапазона
8. Выходной сигнал: последовательный порт (UART) (TTL уровень 3,3 V)
PWM
Аналоговый выход (DAC) (по умолчанию 0,4 ~ 2V) (0 ~ 3V Диапазон настраивается)
9. Время прогрева: 3 мин
10. Время отклика: T90<120s
11. Температурный режим работы: 0 ~ 50 °C
12. Рабочая влажность: 0 до 95% относительной влажности (без конденсации)
13. Вес: 5 г
14. Срок службы: >5 лет

Характеристики Датчика

1. Газовой камерой с золотым напылением, водонепроницаемые и устойчивые к коррозии
2. Высокая чувствительность, низкое энергопотребление
3. Отличная стабильность
4. Компенсация Температуры, отличные линейный выход
5. Обеспечивает последовательный (UART), аналоговый (DAC), PWM сигналов способы вывода
6. Длительный срок
7. Водяного пара помех, не отравления угарным газом

Применение

Вентиляции и кондиционирования холодильное оборудование
Контроль качества воздуха оборудования
Система свежего воздуха
Оборудование для очистки воздуха
Умный дом
Школа

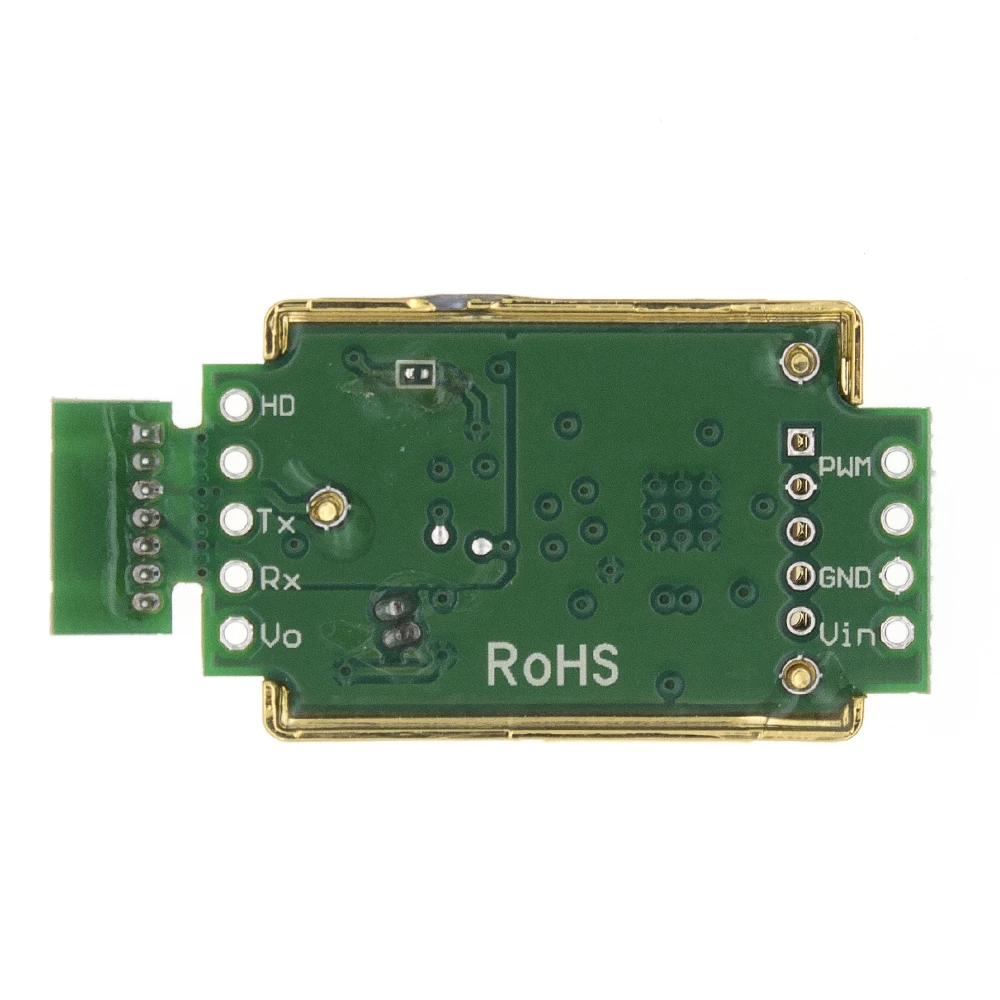

Определение типа

Vin: положительный (Vin)
Заземление: отрицательный источник питания (GND)
Vo: аналоговым выходом
PWM: ШИМ
HD: HD (Ноль для школы, низкий в течение более 7 секунд)
Rx: UART(RXD) TTL уровень ввода данных
Tx UART (ТСД) TTL уровень вывода данных

Пин 1: аналоговый выход Vo
Pin 2: нет
Pin-код 3: отрицательный источник питания (GND)
Вытащить шпильку 4: положительный источник питания транспортного средства (Vin)
Пинов 5: UART(RXD) TTL уровень ввода данных
Pin 6: UART (ТСД) TTL уровень вывода данных
Pin-код 7: нет

Размер продукта

Информация об изделии

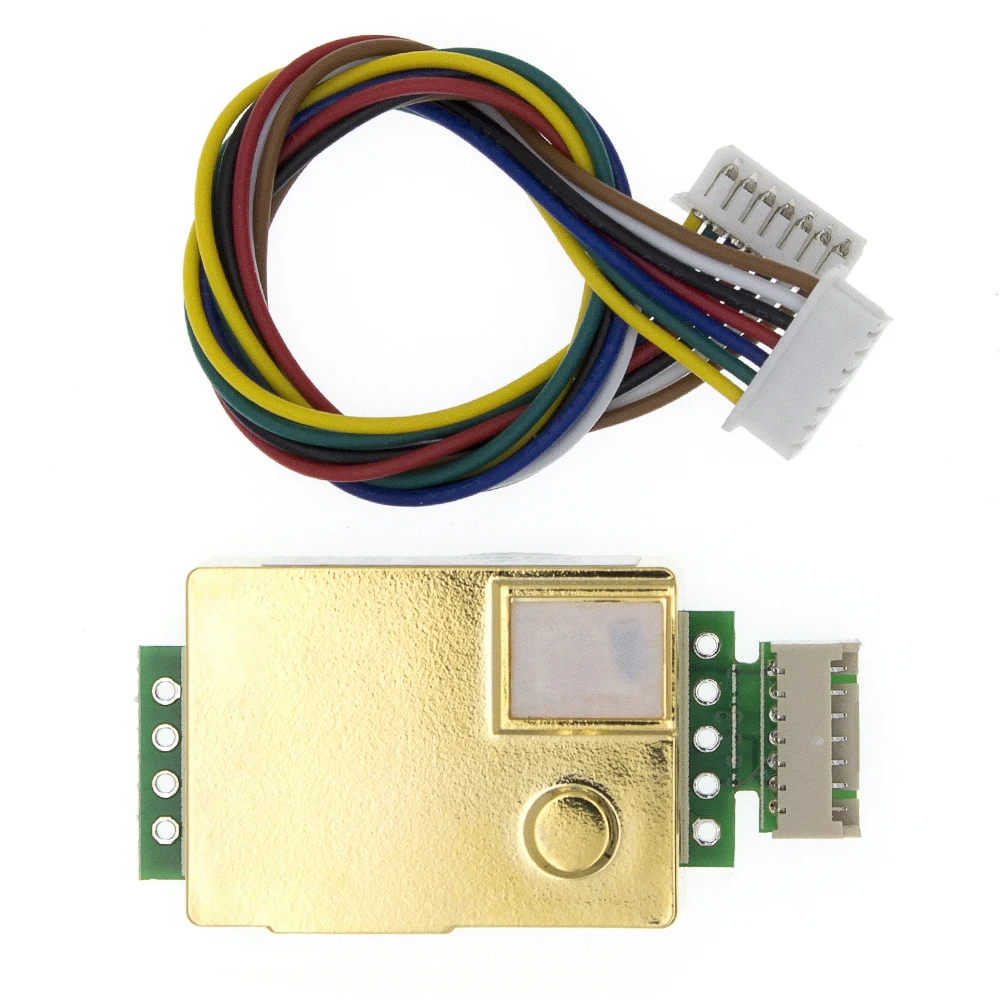

1 шт х MH-Z19B инфракрасный CO2 модуль датчика
