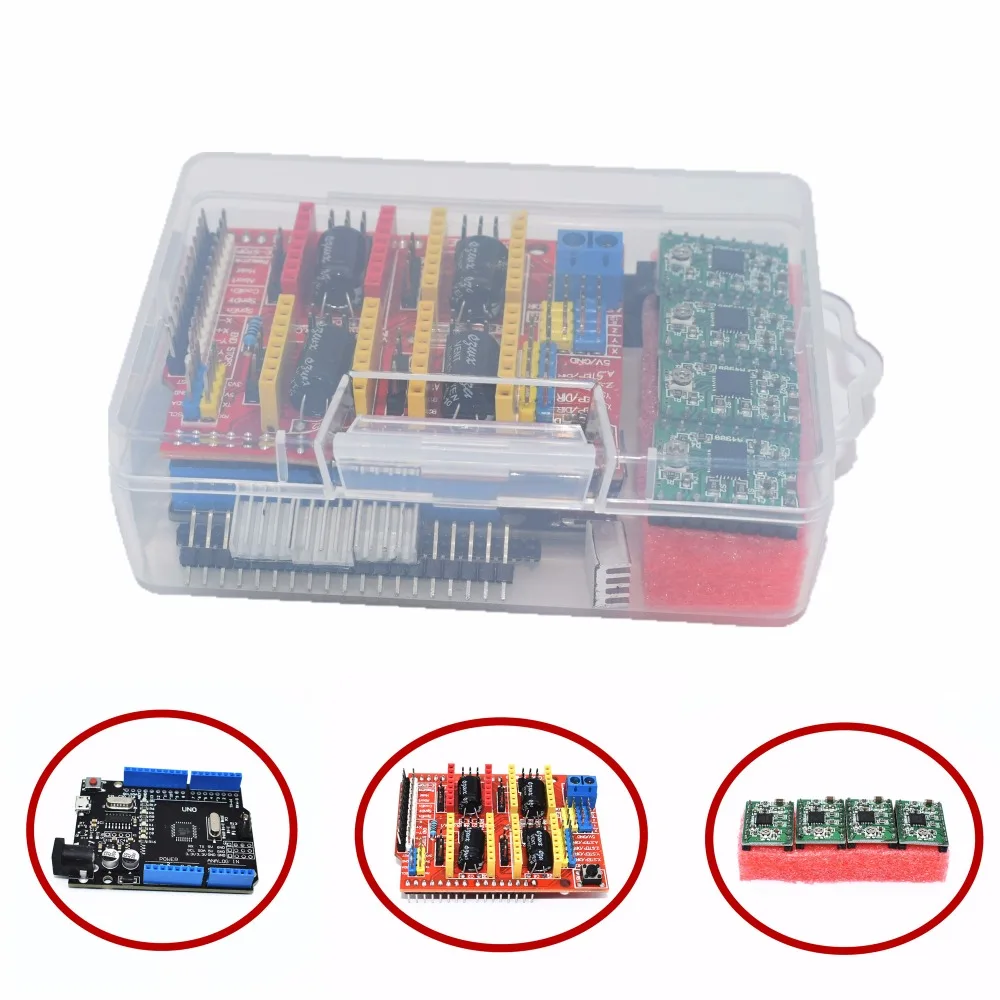

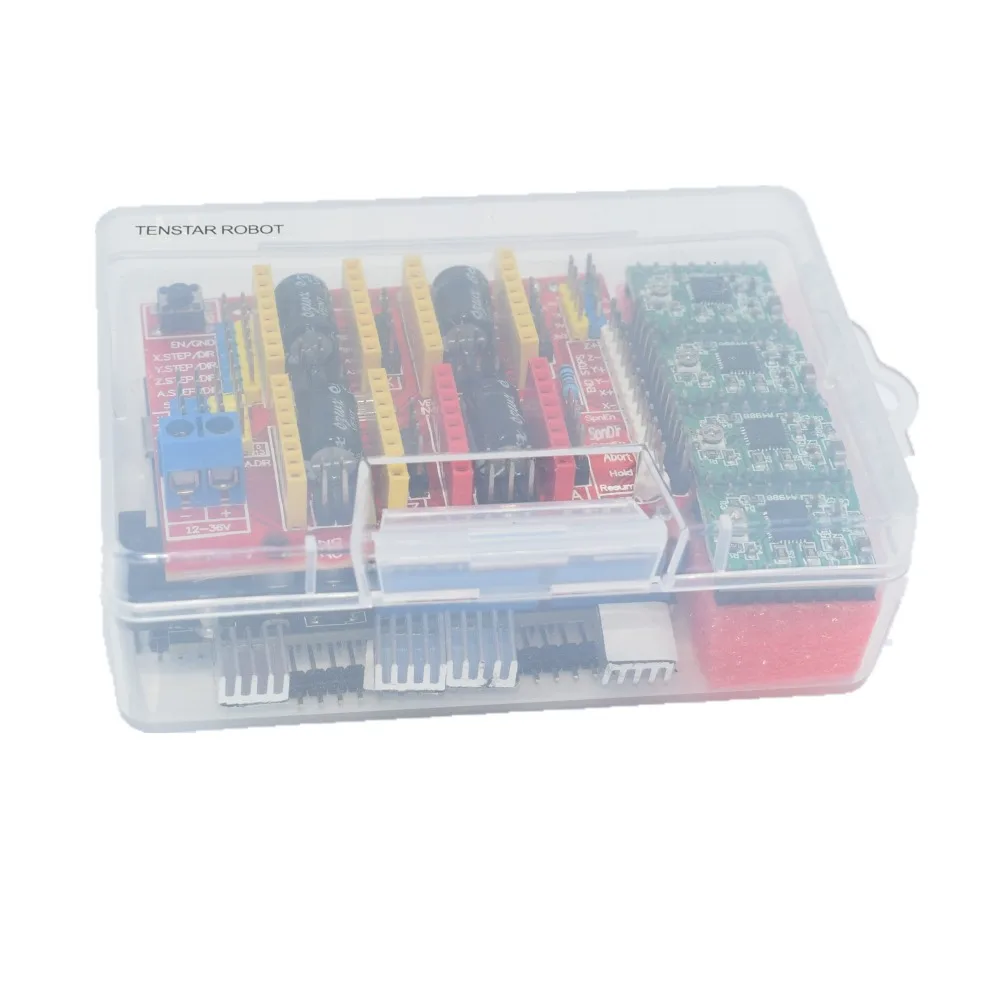

Плата Расширительная с ЧПУ для 3D-принтера + контроллер шагового двигателя 4 x A4988 радиатором UNO R3 DIY micro

Описание и отзывы

Трекер стоимости

Характеристики

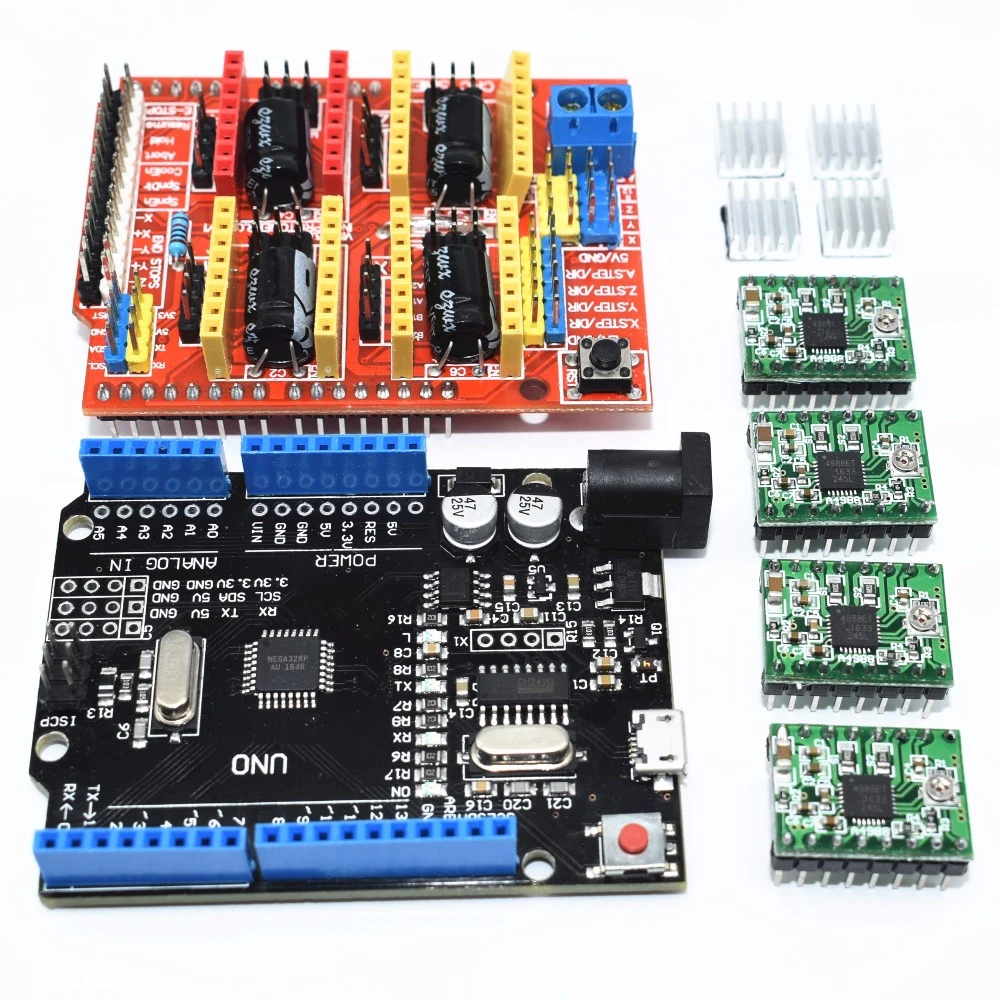

Плата расширения CNC shield для 3D-принтера + контроллер шагового двигателя 4 x A4988 с теплоотводом + UNO r3 micro usb От Tenstar робот 1. Последняя версия CNC shield 3,0 2 GRBL 0,9 совместимый (прошивка с открытым исходным кодом работает в UNO, который преобразует команды кода G в пошаговые сигналы) 3. PWM шпиндель и контакты 4 4-осевой поддержки (X и Z дубликат X и Z или сделать полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13) 5. 2 конечных остановки для каждой оси (всего 6) 6 после охлаждающей жидкости 7. Использует съемные Шаговые драйверы A4988 или DRV8825 8. Майки для настройки микропропуска для пошаговых драйверов. (Некоторые контроллеры, такие как DRV8825, могут составлять до 1/32 микрошагов) 9 компактный дизайн 10. Шаговые двигатели подключаются с помощью 4-контактных или запаянных разъемы на месте. 11 работает с 12-36 В постоянного тока. (На данный момент только контроллеры DRV8825 могут работать до 36 В, поэтому учитывайте рабочее напряжение при включении платы.) 12 имейте в виду, что это Неустановленный комплект и необходимы основные навыки сварки.

A4988 контроллер шагового двигателя:
1 плата контроллера шагового двигателя A4988 является адаптерной пластиной для контроллера микропроцессора Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; внимательно прочитайте лист данных A4988 перед использованием продукта.
Низкий выход RDS (ВКЛ)
2. Автоматическое обнаружение/Выбор режима падения тока
3. Смешайте с режимами медленного тока
4. Синхронное выпрямление для рассеивания низкой мощности
5 внутренних UVLO
6. Защита от поперечного тока
7. Логическая поставка совместима с 5 В и 3,3 В
8. Схема теплового отключения
9. Защита от заземления
10. Защита от короткого замыкания нагрузки
11 пяти режимов выбора шага: полный, 1/2, 1/4, 1/8 и 1/16

UNO R3 платы:
MCU: ATmega328
Интерфейс USB: CH340
Рабочее напряжение: 5 В
Цифровые контакты ввода/вывода: 14 (включая 6 с возможностью PWM)
Аналоговые входные контакты: 6
I-I/O контактный выходной ток: 40 мА Макс.
3,3 В выходной ток: 150 мА Макс.
Флеш-память: 32 Кб (0,5 Кб используется загрузчиком-входит в комплект)
Статическая оперативная память (SRAM): 2 Кб
EEPROM: 1 Кб
Тактовая частота: 16 МГц
