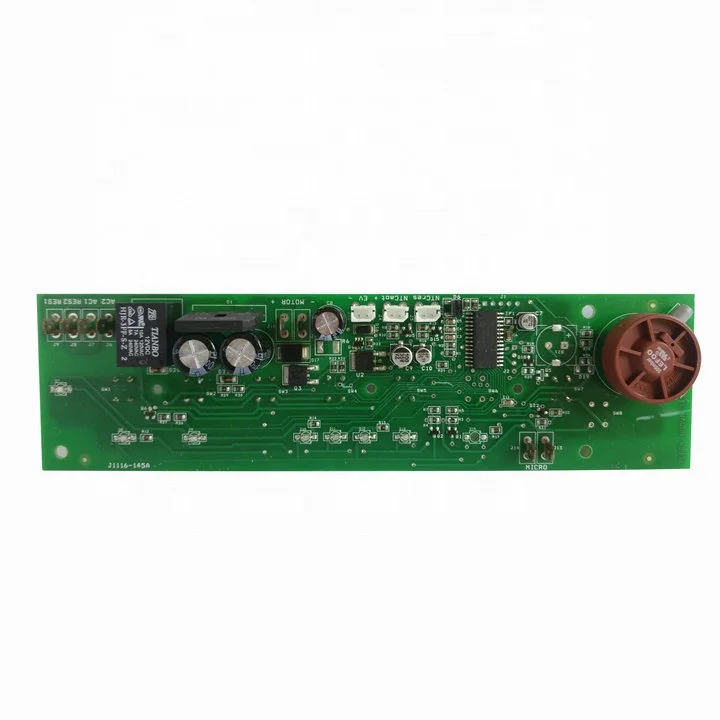

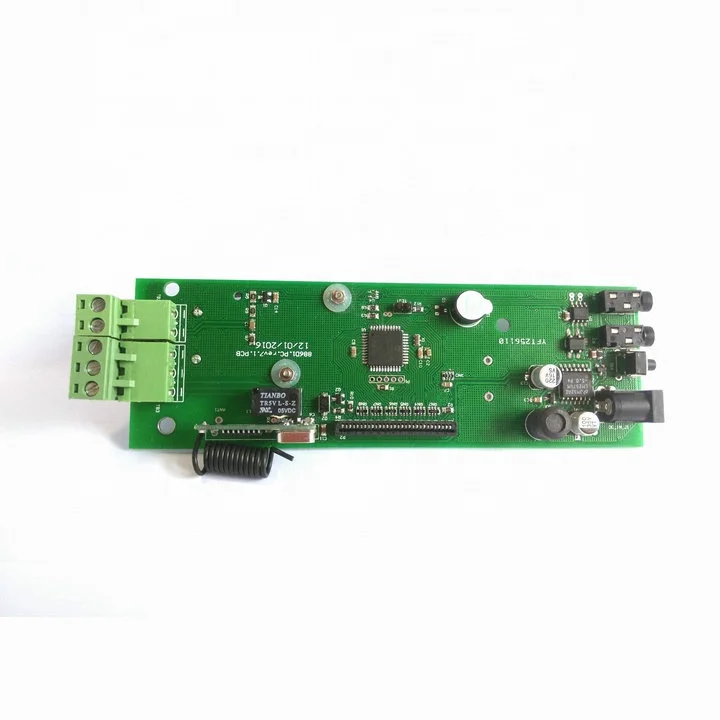

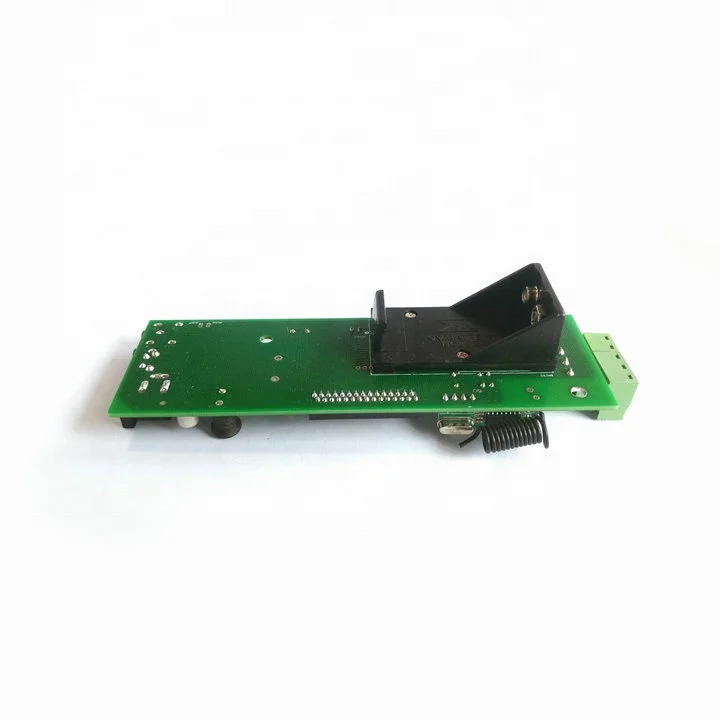

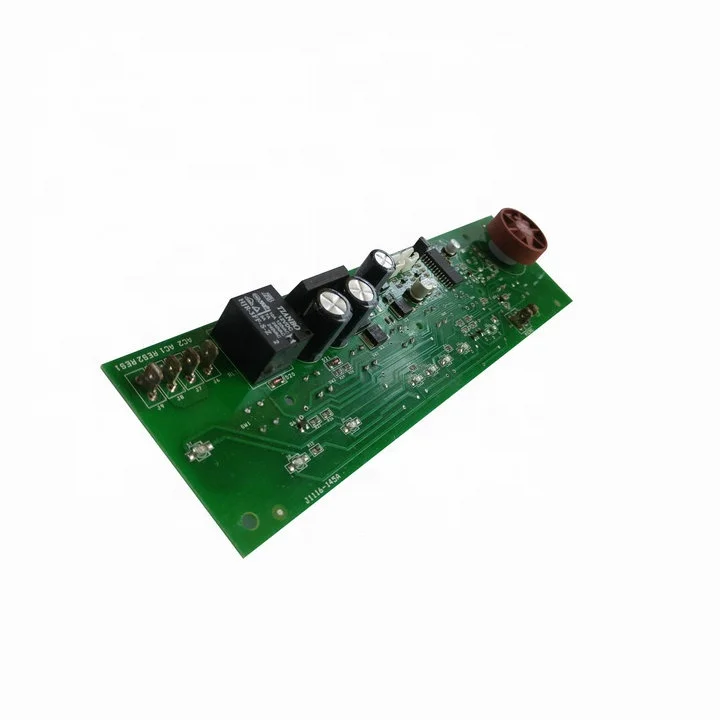

Rohs pcb assembly electronic bom gerber файлы pcba

Описание и отзывы

Трекер стоимости

Характеристики



PCB возможности
Отсчет слоя	1-36 слоя
Материал	Fr4, Tg = 135150170180210, cem-3, cem-1, al base, rogers, nelco
Толщина меди	1/2 унции, 1 унции, 2 унции, 3 унции, 4 унции, 5 унций
Толщина платы	8-236mil (0,2-6,0 мм)
Мин. Ширина линии/пространство	3/3 мил (75/75um)
Мин. Размер сверла	8 мил (0,2 мм)
Минимальный размер лазерного сверла HDI	3 мил (0,067 мм)
Допустимое отклонение размер отверстия	2 мил (0,05 мм)
PTH измеритель толщины медного покрытия	1 мил (25 мкм)
Цвет паяльной маски	Зеленый, синий, желтый, белый, черный, красный
Отслаиваемый паяльной маски	Да
Обработка поверхности	HASL (ROHS), ENING, OSP, IMMERSION SILVER, IMMERSION TIN, flash gold
Толщина золота	2-30u "(0,05-мкм)
Глухое отверстие/зарытое отверстие	Да
Устройство для скрайбирования (V-cut)	Да





При создании PCBA возможности
Технология	SMT монтажных плат
SMT возможности	2000000 очков за день
DIP возможности	300000 очков за день
Опыт	QFP, BGA, μBGA, CBGA
Процесс	Не содержит свинец
Программирование	Да
Конформное покрытие	Да
