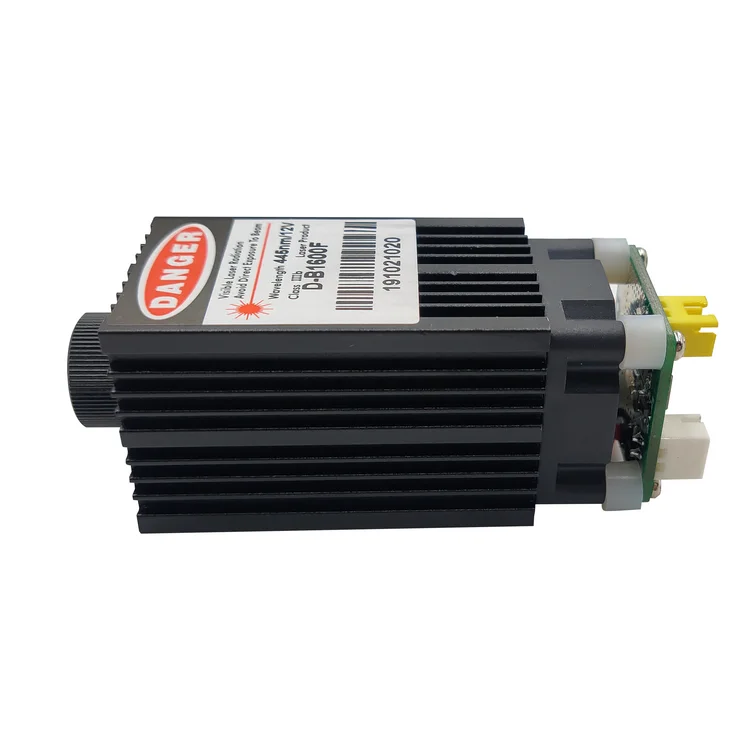

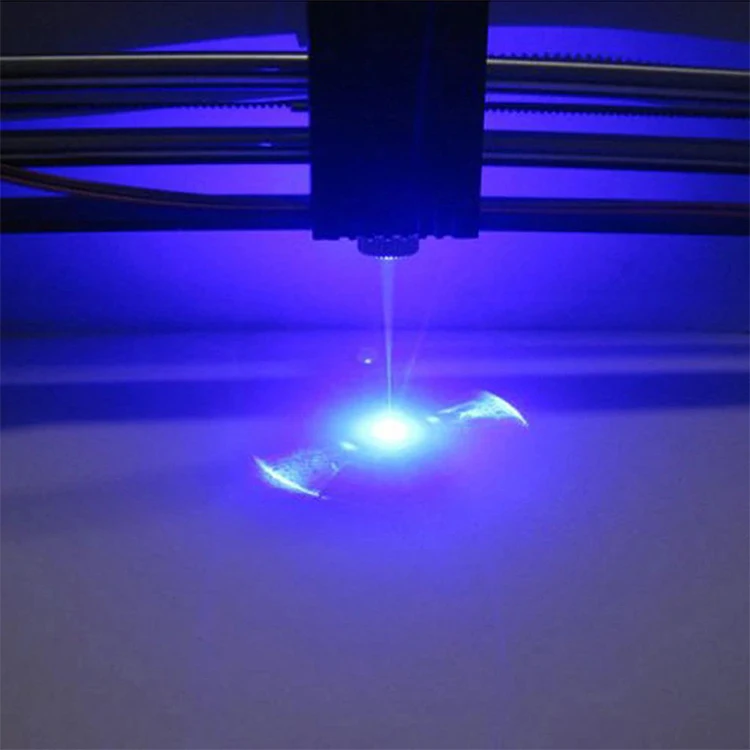

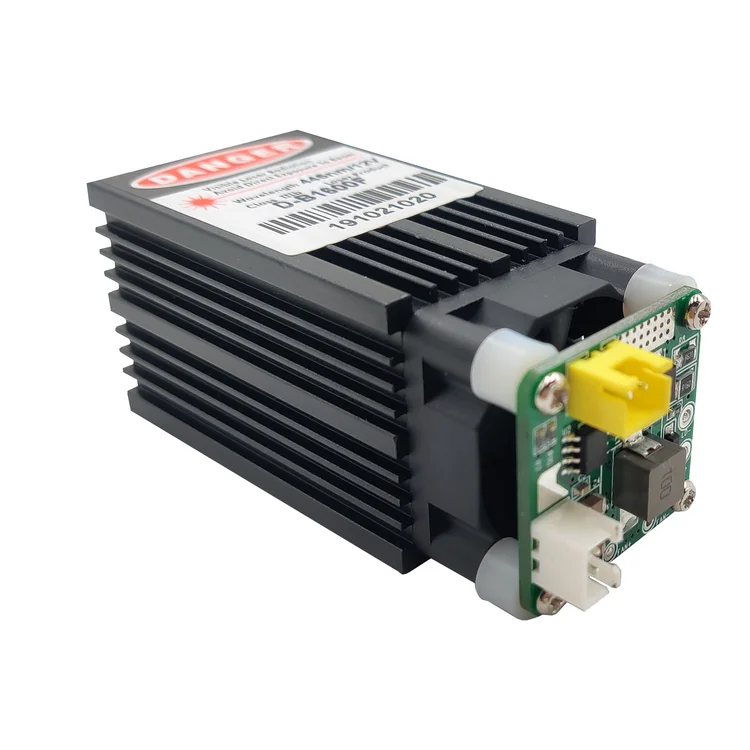

Optlaser 405nm 300mW Purple Laser Module 12V Focusable High Power Blue Violet UV Head for DIY Engraving with

Описание и отзывы

Трекер стоимости

Характеристики

Обзор продукта
1. Высокое качество луча, надежная производительность и лучшее
Эффективность модуляции.
2. Легкий, удобный, легко интегрируется
3. Лазер: 405нм, ≥ 300 мВт

TТехнические параметры

Предмет	Проект	Параметры
-1 шт.	Классификация лазера	Класс 4
2	TTL выходная мощность	> 1K Гц Выходная мощность при работе = непрерывная мощность x 40%
3	Выход стабильности	± 5%
4	Режим луча	Круглые пятна
5	Пятна фокуса Размер	0,1 мм
6	Монофокальный объектив	Для детей от 3 до 30 см
7	Материал линзы	Профессиональный фокусировки оптическое стекло
8	Питания DC входСтабилизатор напряжения	DC12V
9	LD входное напряжение	7V
10	LD входной ток	0.35A
11	Режим модуляции	TTL
12	TTL триггер режим	Активный высокий (>DC 2,0 V)
13	Рабочая частота	<30 кГц
14	Аналоговый контроль входного напряженияСтабилизатор напряжения	DC 0 -- 5,0 V
15	Температура окружающей среды	-15 ℃-40 ℃
16	Время нагрева	<1 мин
17	Срок службы	8000 часов
18	Вес продукта	85 г

Размер продукта

Электрические параметры

Предмет	Проект	Технические параметры
-1 шт.	Входное напряжение	DC 12V
2	Входная мощность	2,5 W
3	Выходной ток	LD<1A
4	Постоянный ток точность	Стабильность выходного тока менее 1%, пульсация выхода меньше чем 100mV
5	Привод и мощность Соединение	22 # AWG
6	TTL вход максимальная Стабилизатор напряжения	DC 5V
7	TTL вход ответ Стабилизатор напряжения	DC2.0V

PПродукция Монтажная схема

Меры предосторожности

1.Запрещено не только подключать или отключать питание, но и избегать воздействия герметичности терминала внешним усилием. В противном случае лазер будет поврежден. Кроме того, соответствующий оператор должен носить проводной электростатический браслет.

2.Сам источник питания не имеет ключевого переключателя,И панель питания и Входная линия подвергаются,Когда лазер соединяет или удаляет цепь, он должен работать при условии отключения питания, чтобы предотвратить Электрический шок.

3.Необходимо убедиться, что температура оболочки лазерной головки близка к подходящей рабочей температуре, прежде чем лазер может быть включен, чтобы избежать чрезмерной разницы температур, которая может повлиять на производительность лазера или повредить устройство.

4.Продукт должен использоваться в сухой, чистой и нестатической среде с рабочей температурой 15 - 50℃Чтобы избежать высокой температуры, высокой влажности, сильной вибрации и удара.

5.Не произвольно Отрегулируйте потенциометр на плате питания, чтобы избежать чрезмерного тока, платы или лазерного ожога.

6.Пожалуйста, сделайте хорошую работу по измерению внешнего рассеивания тепла, насколько это возможно, чтобы поддерживать тепловое охлаждение оболочки воздухом и модуль охлаждения воздушного пути, чтобы температура не была слишком высокой, влияет или повреждает лазер.

7.Этот источник питания для DC-12V не подключается к другим источникам питания, чтобы не повредить лазер.

8.Лазер может нанести вред человеческому телу и глазам,Запрещено использовать лазер для облучения других,Особенно в глаза.
