2 канальный цифровой ШИМ генератор сигналов рабочий цикл частота импульсов модуль постоянного тока 5-30V микро USB 5V 1. Описание:

Частота делится на три диапазона:

XXX (без знака после запятой): самый маленький блок 1 Гц, в диапазоне 1 Гц ~ 999 Гц;
X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц
X.X.X. (есть три знака после запятой): самый маленький блок-1 кГц; Целый ряд 1 кГц ~ 150 кГц

Частота отображения, например:
"100" свидетельствует о том, что ШИМ-выход Импульсный 100 Гц;
"54,1" свидетельствует о том, что ШИМ-выход Импульсный 54,1 кГц;
"1.2.4". Свидетельствует о том, что PWM импульсный выход 124 кГц
Рабочий цикл в диапазоне: 0 до 100;
Три частоты рабочий цикл-это один и тот же, все параметры энергонезависимой.

2. Параметры:

Рабочее напряжение: 5-30 в, поддержка micro USB 5,0 V питания;
Диапазон частот: от 1 Гц ~ 150 кГц;
Частота Точность: ± 2%;
Выходной ток: <30mA;
Амплитуда вывода:По умолчанию 5Vp-p (устанавливаемых);
Диапазон рабочих температур: -30 ~ + 70 °.

3. Параметры настройки:

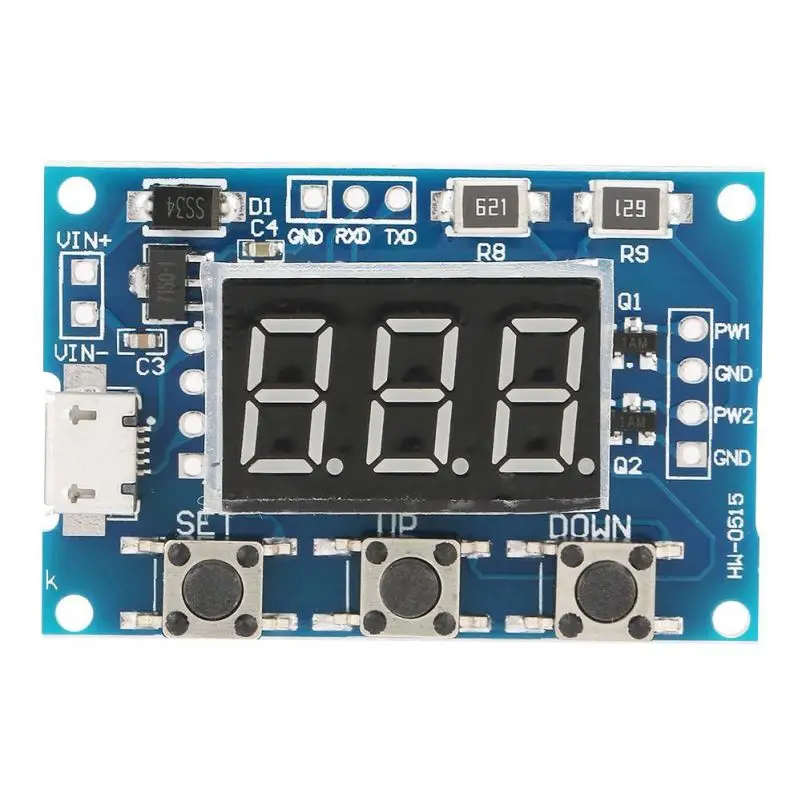

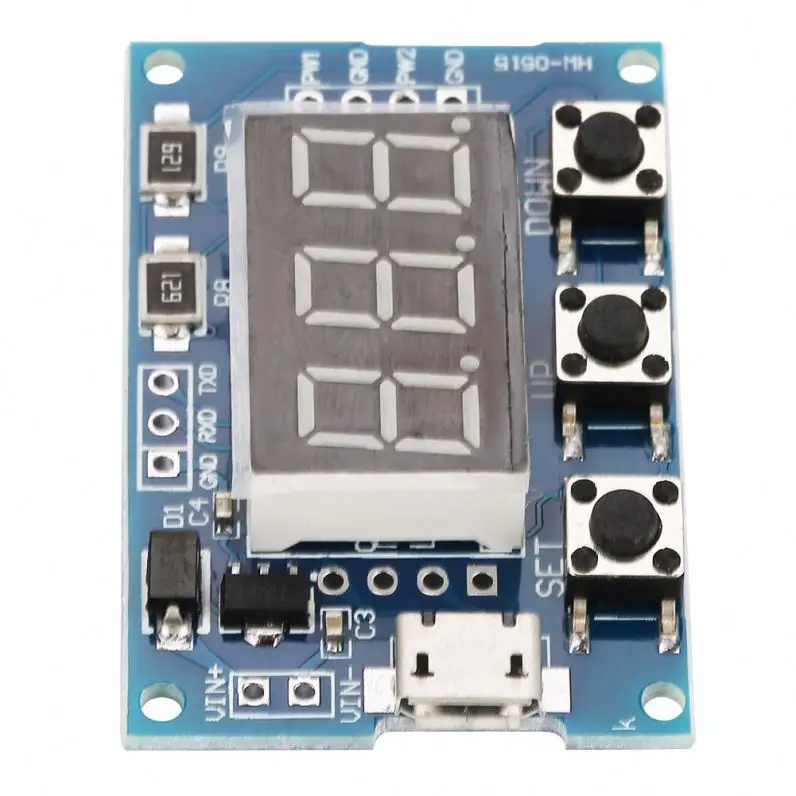

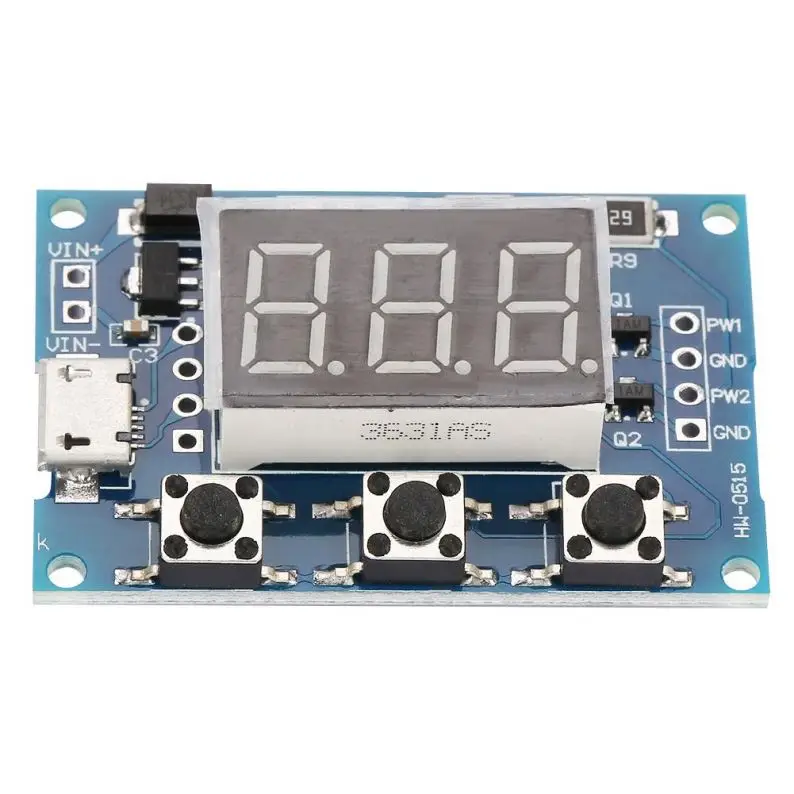

Модуль имеет три кнопки [Установка] [вверх] [с];
Нажмите [комплект] ключ, чтобы переключить дисплей четыре параметров (FR1: PWM1 частоты; dU1: PWM1 рабочий цикл; FR2: частота PWM2; dU2: PWM2 рабочий цикл), перед тем, как передача параметры, там будет соответствующей имя параметра флэш-памяти.
Нажмите [вверх] [с] ключи для того, чтобы изменить текущее значение параметра (нажмите и удерживайте кнопку может быстро добавить или удалить быстро).
Два PWM каждая модель доступна в трех предустановленных частоты, частота отображения интерфейса, нажмите и удерживайте кнопку [комплект] ключ для переключения между тремя видами частоты, три вида Частота Рабочий цикл-это один и тот же стоимости. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).

4. Область применения:

Как прямоугольная волна генератор сигналов, которая генерирует прямоугольного сигнала;
Для того чтобы обеспечить сигнал на шаговый двигатель драйвер;
Регулируемый поколение импа Ульс для чип использования;
Производить переменный импульсный сигнал, связанных с цепью повторного включения (ШИМ, скорость).

5. Последовательный контроль
Скорость передачи данных: 9600 бит
Бит данных: 8
Остановка биты: 1
Паритет: нет
Регулятор давления газа: Нет

Набор частоту ШИМ
"S1FXXXT": Настройка PWM1 частоты XXX Гц (001 ~ 999)
"S1FXX.XT": Установите частоту PWM1 X X.X кГц (00,1 ~ 99,9)
"S1F: X.X.X.T": Настройка PWM1 частоты XXX кГц (0.0.1 ~ 1.5.0 ..)
'S1': PWM1
'S2': PWM2
'F': частоты
D: рабочий цикл
'T' is the end флаг

Набор ШИМ рабочий цикл
"S1DXXXT": Настройка ШИМ1 рабочий цикл XXX; (001 ~ 100)
"S2DXXXT": набор PWM2 рабочий цикл XXX; (001 ~ 100)
Установка успешно возврата: вниз;
Установка на основной ресурс: осенью.

Посылка включает в себя:

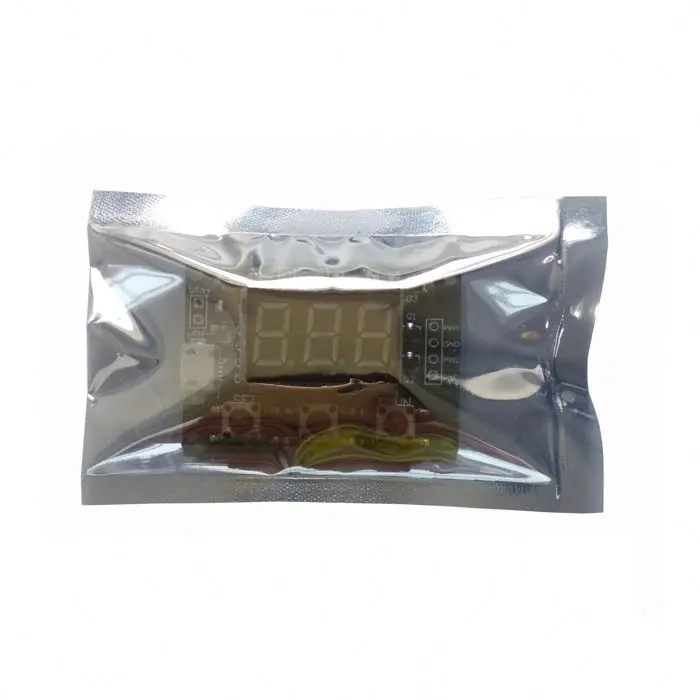

1 х 2 способа независимых ШИМ генератор
