1 руководство по установке и эксплуатации
1,1 Обзор продукта

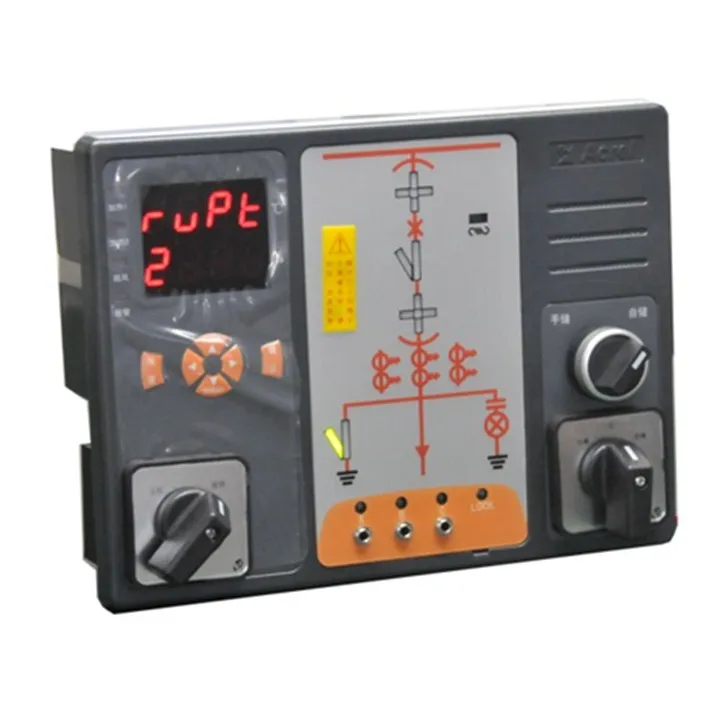

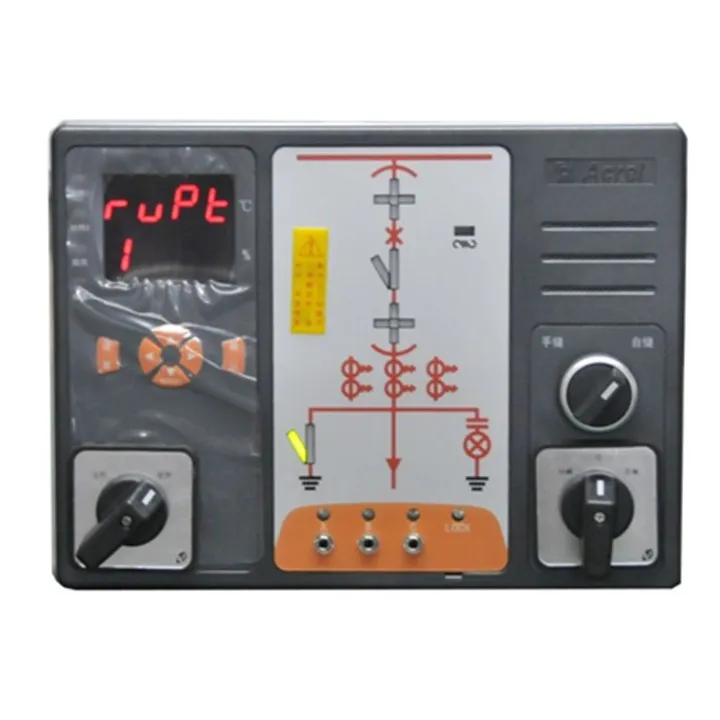

Интегрированное измерительное и Контрольное устройство серии ASD используется для внутреннего шкафа переключателей 3-35 кВ, применяя к централизованно установленным распределительным устройствам, шкафу тележки, стационарному распределительному устройству, кольцевому основному блоку и другим различным шкафам переключателей. С первичной схемой mimetic и индикатором состояния переключателя, индикацией ВВ в реальном времени и ядерной фазой, автоматическим контролем температуры и влажности, сигнализацией о неисправности цепи нагрева, беспроводным измерением температуры, автоматическим освещением индукции тела, голосовой подсказкой, измерение электрических параметров и интерфейс связи RS485 и другие многочисленные функции, он интегрировал работу и дисплей в один. Продукт подразделяется на ASD100, ASD100G, ASD200, ASD300, ASD310, ASD320 шесть моделей в соответствии с его функцией.
1,2 Описание типов

Figure1.1 серия ASD правила наименования продукта

1,3 Модель и функция продукта
Характеристики и функции продукции серии Table1 ASD

1,4 Технические характеристики
Технические данные серии Table2 ASD

1,5 Установка продукта
Встраиваемая панель устанавливается для шкафа-переключателя серии ASD интегрированное измерительное и Контрольное устройство: во-первых, изготавливается прямоугольный слот с установленным размером на лицевой стороне шкафа; вставьте устройство в слот после снятия поддержки, а затем закрепите поддержкой.
1.5.1 способ установки

Рис. 1,3 способ установки ASD200, ASD300, ASD310, ASD320

1.5.2 размер отверстия (единица измерения: мм)

Рисунок 1,4 Схема размеров отверстия ASD100, ASD100G рисунок 1,5 схема размеров отверстия ASD200, ASD300, ASD310, ASD320

1.5.3 установка датчика температуры и влажности, беспроводной приемопередатчик температуры
Датчик температуры и влажности и беспроводной приемопередатчик температуры, используемый в качестве вспомогательной с продуктами серии ASD, могут использовать направляющую (DIN35mm) установку или фиксацию болтов, как показано на рис. 1,6.

Рис. 1,6 Способы установки датчика температуры и влажности и беспроводного температурного трансивера

1.5.4 установка беспроводного температурного трансивера
Есть фиксация ремешка часов и фиксация болтов для установки беспроводного датчика температуры. Ремешок для часов применим к установке троллейбуса с подвижным контактом, в то время как фиксация болтов применима к установке точки соединения шины, кабеля и точки соединения шины, изолирующий Переключатель точки склеивания и другие электрические точки склеивания, зафиксированные болтом.

Рис. 1,8 болт беспроводной датчик температуры Figure1.9 пассивный беспроводной датчик температуры ATE300
Привязанный Тип пассивной температурной сенсорной структуры введение ATE300:
1 -- (корпус беспроводного датчика температуры)
2 -- (зонд, привязанный к точке измерения температуры)
3 -- (галстук, используется для фиксации корпуса датчика)
4 -- (чип сплава, для CT-powered)

Изображение 1,10 структура введение ATE300

1,6 метод подключения
1.6.1 зажим для провода

Рис. 1,11 ASD100G задняя Клеммная схема
Примечание: 29, 30 терминалов в ASD100 диаграмма обратного терминала являются взрыв и другие терминалы такие же, как ASD100G.

Рис. 1,12 ASD300 схема обратного терминала

Рис. 1,13 ASD320 задняя Клеммная схема

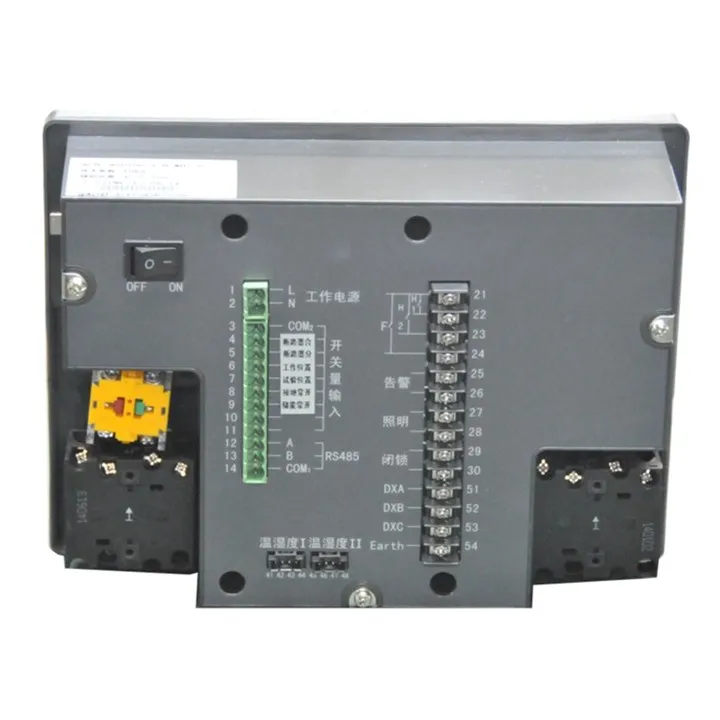

Рис. 1,14 ASD200/310 схема обратного терминала
