Acrel-5000 измеритель мощности энергии системы

 1. Список оборудования для интеграции системы

Приложение 3: список систем управления энергопотреблением

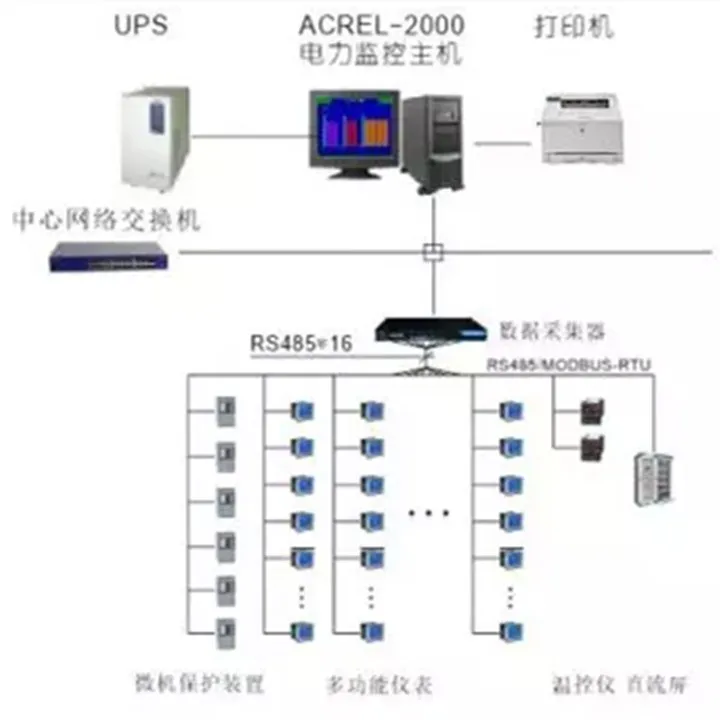

2. Структура топологии сети

Система управления энергопотреблением Acrel-5000 использует многослойную и распределенную структуру, т. е. Уровень полевого устройства, уровень сетевой связи и уровень управления станцией. Подробную топологию см. в приложении 4: «Использование схемы топологии сети системы управления».

3. системная среда работы

3,1. Системные требования к жесткому диску:

Для правильной работы системы управления энергопотреблением Acrel-5000 главное оборудование для установки программного обеспечения системы должно отвечать следующим требованиям.

Процессор: Intel I5Процессор 2.5ГГц;

Процессор: Intel core I5 CPU 2,5 ГГц выше

ОЗУ: более 4G

Жесткий диск: более 500 г

Дисплей: VGA, SVGA и графический адаптер с поддержкой настольной операционной системы, отображающий более 256 цветов;

3,2. Программное обеспечение для бега окружающей среды

Acrel-5000 программное обеспечение системы управления энергией работает на платформе операционной системы Microsoft Windows и совместимо с Windows сервер 2003 Standard Edition (Упрощенный китайский), Windows сервер 2008 Enterprise Edition (Упрощенный китайский), windows 7 Ultimate (Упрощенный китайский), Windows сервер. Стандартная версия 2012 (Упрощенный китайский) и т. д., база данных использует sql-сервер 2008 Standard Edition R2 или выше

3,3. Требования к комнате системы управления энергией

Конструкция молниезащиты и заземления оборудования, в котором расположена система управления энергией, должна отвечать требованиям безопасности и нормальной работы электронной информационной системы. Он должен соответствовать действующим национальным стандартам «Строительный код защиты от молний» GB 50057 и «Строительная электронная информационная система защиты от молний». Технические характеристики "GB 50343 соответствующие положения. Среда, в которой находится устройство мониторинга компьютера и связи, должна соответствовать следующим требованиям:

ВЫСОТА: ≤2000m

Температура окружающей среды5 ℃ ~30

Макс ежедневно разница температур

Относительная влажность:30% ~90%

4,1. Страницу входа

Система может настроить индивидуальный интерфейс входа в систему в соответствии с требованиями заказчика. Изображения и логотипы, используемые в интерфейсе входа, предоставляются пользователем.

1,1. Комплексное потребление энергии Дисплей

Система успешно входит на главную страницу. На главной странице отображается изображение здания, основная информация о здании, диаграмма пирога электричества здания в течение месяца и потребление различных источников энергии. Согласно выбранному зданию, изображение здания загружено, вы можете выбрать время для проверки энергопотребления здания, выбрать здание или время для автоматического обновления, по умолчанию это день.

1,1 обзор потребления энергии в отрасли

Система может запросить потребление энергии в соответствии с названием ветви классифицированного потребления энергии, и отображение пика энергии текущего дня и текущего месяца (максимальное значение спроса электрической энергии), энергии, используемой в течение дня, энергии, используемой в текущем месяце, Энергия, используемая в текущем году, и энергия, используемая в тот же период предыдущего года. Сравнение энергопотребления за тот же период месяца и энергопотребления за тот же период предыдущего года; Отображение энергопотребления за последние 48 часов, 31 день, 12 месяцев, и 3 года в гистограмме; показывает тренд энергии нагрузки 15 минут в графе (Дисплей электрического счетчика) Кривая мощности, расходомер показывает кривую расхода) и показывает текущее значение, максимальное и минимальное значение в течение 15 минут.

1,1. Филиал энергии на дорогах

Система может считать использование каждой ветви в определенный период времени, день за днем, неделю за месяцем, месяц за месяцем, квартал за сезоном и год за годом. Выберите ветку, которая должна быть запрошена, нажмите кнопку «загрузить данные», чтобы просмотреть тренд энергопотребления каждой ветви. Вы можете задать запрос в соответствии с существующей датой или пользовательским временем, и вы можете отобразить общий вывод трибуты по таблице.

1,1. Подпункту потребление энергии

Система управления энергопотреблением Acrel-5000 года может выполнять статистику энергопотребления и отображать в соответствии с подпозициями. Среди них, ежедневный подэлемент может отображать ежедневно и вчера гистограммы потребления энергии различных подэлементов (синие стержни указывают сегодня, зеленые стержни указывают вчера); Используйте диаграмму энергетического пирога, чтобы показать потребление энергии каждого элемента в течение последних 31 дней. диаграмма укладывания показывает тенденции потребления энергии каждого элемента за последние 31 день; В таблице рейтинга itemized energy показаны 10 верхних ветвей выбранного элемента, соответствующие значению энергопотребления.

1,1. Предмет энергии

Система может подсчитать использование каждого субэлемента день за днем, неделю за неделей, месяц за месяцем, квартал за сезоном и год за годом. Выберите ветку, которую необходимо задать, и «загрузить данные» для просмотра тенденции энергопотребления каждой ветви в подэлементе, которые могут быть заданы в соответствии с существующей датой или пользовательским временем. Все ветви здесь основаны на конфигурации классификационных элементов в основных данных. Запрос по умолчанию-энергопотребление текущего месяца.

1,1. Управление потреблением энергии обзор

Система может выполнять статистику энергопотребления и отображать в соответствии с подэлементами. Среди них, дневный анализ диаграммы показывает барную таблицу сравнения значений энергопотребления отделов в тот же день и вчера (синий бар указывает сегодня, зеленый бар показывает вчера); Диаграмма пирога показывает соотношение энергопотребления каждого отдела за последние 31 день; Тренд энергопотребления каждого отдела за последние 31 день; диаграмма сравнения производительности отдела показывает фактическое энергопотребление и целевое значение энергопотребления. Когда фактическое значение энергии больше целевого значения, фактическое значение помечено красным цветом.
