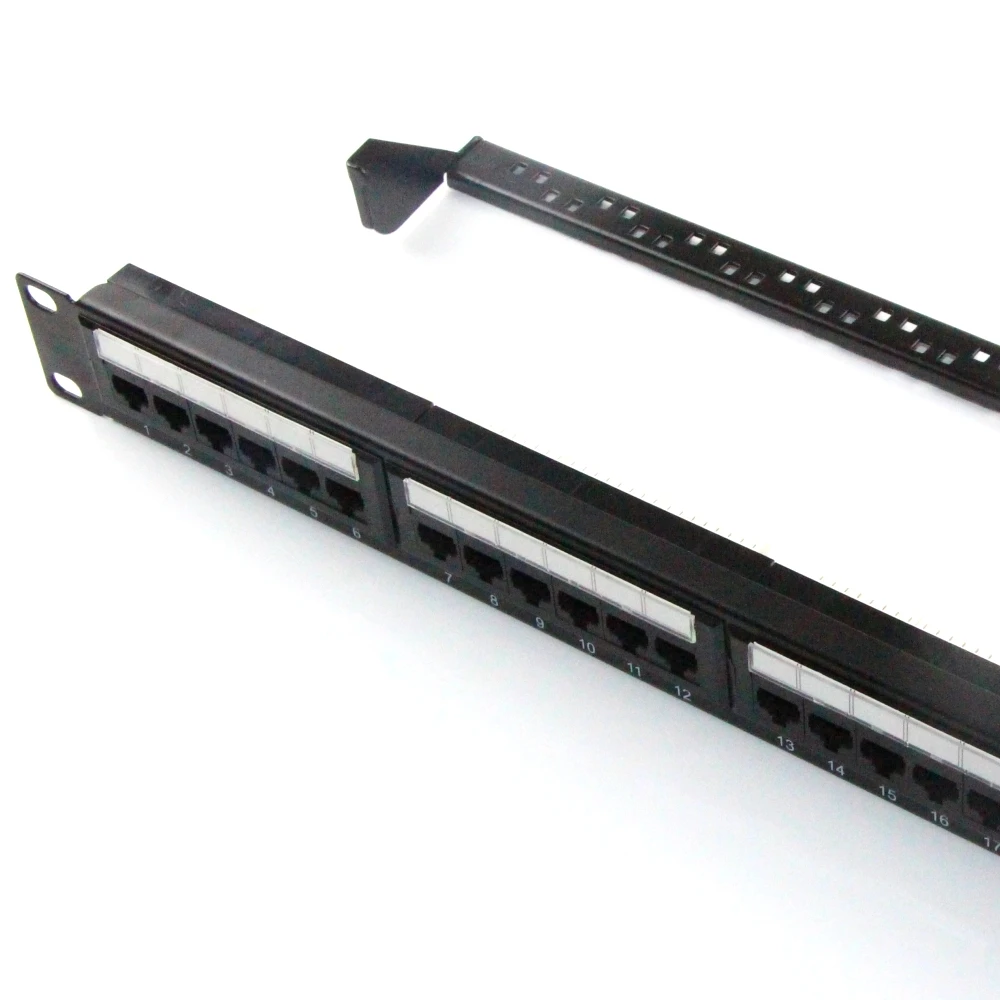

2019 Высококачественная коммутационная панель CAT6 cat5e cat7 с 24 портами и задней панелью stp ftp

Название продукта

Коммутационная панель

Категория

Cat5E & Cat6 Cat6A 8P8C

Порт

12/18/24/28

Контактные данные

PC Ul94V-0, 0,45 мм (0,018 ") Диаметр Фосфорная бронза с 3 U"/0.0762um до 50 U "/1.27um золотое покрытие на контактной зоне

Цвет

Черный

Прекращение

Dual IDC

Размер продукта

10 дюймов/19 дюймов, 1U и 2U

IDC

PC UL94V-0, принимаем 22-26 AWG сплошной провод

Стандарт

ISO/IEC 11801 и EIA/TIA-568Bstandards

Минимальное количество для заказа

100 шт

Цена

FOB Шэньчжэнь

Упаковка

1 шт./кор., 20 шт/коробка, размер коробки: 52X26X50 см

Условия оплаты

T/T & Western Union, Moneygram, Paypal

Описание продукта:

При построении структурированных кабельных систем патч-панели используются в стойках и телекоммуникационных шкафах для кабельного монтажа для обеспечения высокого качества коммутации. Отдельный порт коммутационной панели предназначен для каждой линии. Коммутационная панель-это блок гнезд, количество которых соответствует количеству портов. Например, блок из 24 гнезд является 24-портовой панелью.

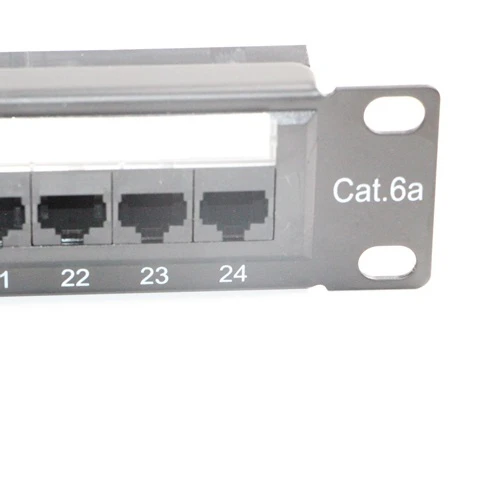

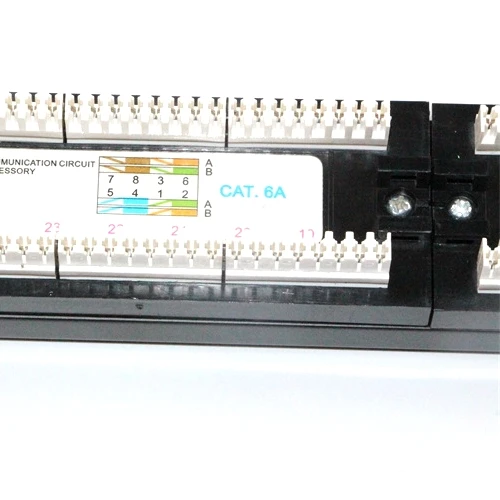

Числовая маркировка нанесена на порты спереди панели. На обратной стороне панели контакты содержат цвет и числовую маркировку. Есть области для дополнительной маркировки.

Коммутационные панели отличаются по количеству портов, категориям и технике монтажа.

Количество портов, 12-, 24-и 48-портовые коммутационные панели наиболее широко распространены.

По стандартам в основном используются коммутационные панели категории 5e и 6.

Основное промежуточное значение-коммутационные шнуры (секции кабеля, обычно длиной до 5 м, соответствующей категории с разъемами на концах). Они используются для подключения портов коммутационной панели, активного оборудования, розеток на рабочих местах (ПК, телефоны, принтеры и т. Д.).

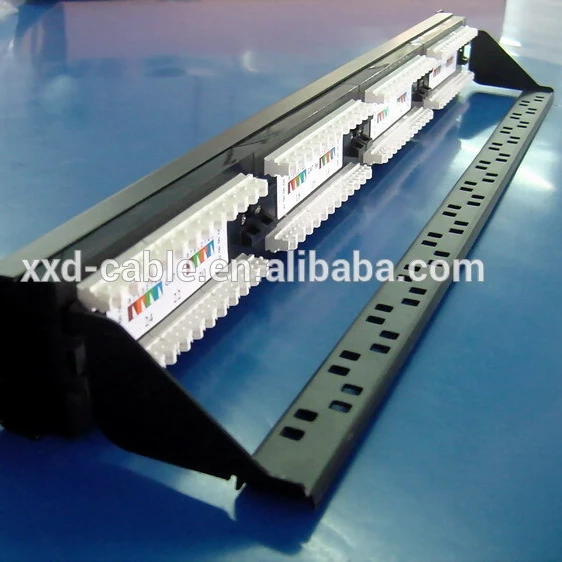

Кабель проложен к каждому порту и с помощью специального инструмента устанавливается (подключен к) в модуле IDC (IDC является разъемом изоляции). Существуют следующие типы модулей IDC: типа 110, Krone и Dual IDC (универсальный). В зависимости от типа модуля для монтажа кабеля используются различные инструменты. Dual IDC является универсальным модулем и допускает использование инструмента типа 110 и инструмента типа Krone для монтажа кабеля.

Панели могут быть установлены на стене и в 19 "телекоммуникационных шкафах, стеллажах и рамах. Некоторые виды панелей производятся в соответствии со стандартом 10 ".

Панели, установленные на стене, могут быть на опоре (с задним креплением) и с передним креплением.

Панели на опоре снимаются с опоры при монтаже кабелей, а затем они блокируются сзади. Кроме того, они могут быть установлены на 19 "каркасах для крестов типа 66, из-за того же типа поддерживающих устройств.

Панель с фронтальным креплением крепится непосредственно к стенам. Они более компактные, могут быть установлены непосредственно в коробке. Размер 24-порт панели с нагрудный ремень 19 ", что позволяет использовать их в стеллажи для выставки товаров.

Настенная патч-панель с фронтальным креплением

В соответствии с типом портов есть телефонная и компьютерная коммутационная панель. Телефонные панели имеют порты типа RJ-12 (6p4c, 6p6c) и используются для коммутации телефонных линий. Чтобы сделать коммутацию с телефонными станциями простой, некоторые телефонные патч-панели снабжены портами типа Telco (25 пар).

КомпьютерПатч-панелиУRJ45(8p8c) порты и чаще всего используются в компьютерных сетях. В зависимости от требований к линии передачи данных в компьютерных сетях коммутационные панели с RJ-45 портами могут быть категории 5e и категории 6. Коммутационные панели с экранированными портами используются в структурированных кабельных системах с экранированными коммуникационными схемами.

Модульные панели-это отдельный тип коммутационных панелей. Это панели с ячейками для модуля специального формата. Как модуль обаRJ12ИRJ45, И BNC может использоваться даже для оптического кабеля, модульные панели позволяют создавать практически любую конфигурацию порта, необходимую для решения задач.
