Характеристики

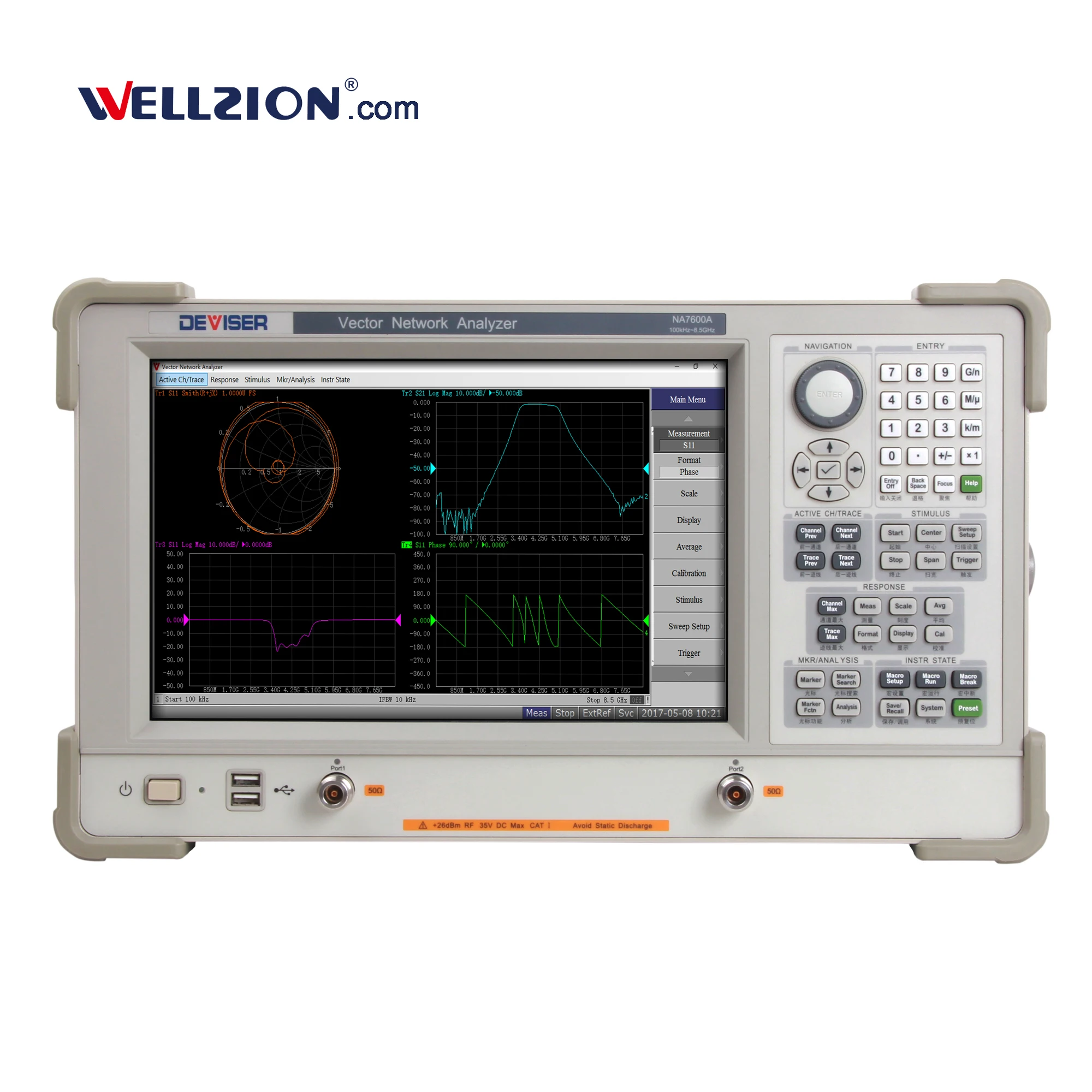

NA7642A,100 кГц до 4,5 ГГц векторный сетевой анализатор
Обзор продукта
В NA7600 серии вектор сетевой анализатор ответы потребителей обратной связи с самыми последними достижениями в Международном контрольно-измерительные приборы (development.2-порт сетевой анализатор может похвастаться частоты, охватывающих 100 кГц до 3,0 ГГц, 4,5 ГГц, 6,0 ГГц и 8,5 ГГц, которые охватывают все беспроводных локальных сетей связи диапазона, а также радио и телевидению.
Он также имеет полный 2-портовый S-параметров испытания, превосходную точность измерения, и превосходной стабильностью и Испытательная скорость транспортного средства. Серия NA7600 идеально подходит для проверки радиочастотных компонентов для исследований и разработок в любой области: коммуникации, военные, полупроводниковые, вещательные ТВ, исследования и образование и многое другое.
Гид по выбору
| Модель | Частота | Импеданс |
| NA7632A | 100 кГц ~ 3,0 ГГц | 50Ω |
| NA7632B | 100 кГц ~ 3,0 ГГц | 75Ω |
| NA7642A | 100 кГц ~ 4,5 ГГц | 50Ω |
| NA7662B | 100 кГц ~ 6,0 ГГц | 50Ω |
| NA7682A | 100 кГц ~ 8,5 ГГц | 50Ω |
Информация о заказе
| Модели и компоненты | |
| NA7632A | 100 кГц ~ 3 ГГц, 50Ω, 2-портовый вектор сетевой анализатор |
| NA7632B | 100 кГц ~ 3 ГГц, 75Ω, 2-портовый вектор сетевой анализатор |
| NA7642A | 100 кГц ~ 4,5 ГГц, 50Ω, 2-портовый вектор сетевой анализатор |
| NA7662A | 100 кГц ~ 6 ГГц, 50Ω, 2-портовый вектор сетевой анализатор |
| NA7682A | 100 кГц ~ 8,5 ГГц, 50Ω, 2-портовый вектор сетевой анализатор |
| NA7600-600 | 12,1 дюймовый сенсорный экран |
| NA7600-700 | N(m)-N(m), 6GHz, 50Ω, 0,6 m, RF Тестовый Кабель (NA7632A/42A/62A) |
| NA7600-701 | N(m)-N(m), 9GHz, 50Ω, 0,6 m, RF Тестовый Кабель (NA7682A) |
| NA7600-702 | N(m)-N (м), 3 ГГц, 75Ω, 0,6 м, испытание RF кабель (NA7632B) |
| DS8831-706 | 1,5 м кроссовер LAN кабель |
| SA8300-700 | 1,5 м кабель питания |
| NA7600-000 | NA7600 SiteWorkbench и диск для документов |
| NA7600-001 | NA7600 Руководство пользователя |
| Варианты | |
| NA7600-800 | Временной области программного обеспечения для анализа |
| NA7600-703 | GPIB вариант |
Функция и преимущества
- 12,1 дюймов 1280x800 TFT сенсорный экран
- Широкий частотный диапазон от 100 кГц до 4,5 ГГц
- > 125dB динамический диапазон
- <0.005dB rms шум трассировки
- Скорость измерения 80 μсек/точка
- Мощный анализ и коррекция ошибок
- Подключение к другим системам через порты USB, LAN и GPIB
- Обновления с поддержкой программного обеспечения и параметры измерений доступны в любое время
Технические характеристики
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| Производительность системы | ||
| Частотный диапазон | 100 кГц до 3,0/4,5/8,5 ГГц | |
| Широкий динамический диапазон | Ifbw = 3 кГц | 90 дБ (≤ 300 кГц); 105dB( > 0,3 МГц до 6 ГГц); 108dB( >6 ГГц до 8,5 ГГц); |
| Ifbw = 10 Гц | 100 дБ (≤ 300 кГц); 125dB( > 0,3 МГц до 6 ГГц); 120dB( >6 ГГц до 8,5 ГГц); | |
| Направленность | 46 дБ (≤ 3 ГГц); 42 дБ (>3 ГГц до 6 ГГц); 38dB(>6 ГГц до 8,5 ГГц); | |
| Источник матч | 40 дБ (≤ 3 ГГц); 36 дБ (>3 ГГц до 6 ГГц); 35dB(>6 ГГц до 8,5 ГГц); | |
| Нагрузки матч | 46 дБ (≤ 3 ГГц); 40 дБ (>3 ГГц до 6 ГГц); 36dB(>6 ГГц до 8,5 ГГц); | |
| Отражение отслеживания | ± 0,03 дБ (≤ 3 ГГц); ± 0,04дб (>3 ГГц до 6 ГГц); ± 0.06dB(>6 ГГц до 8,5 ГГц); | |
| Коробка передач для отслеживания | ± 0,03 дБ (≤ 3 ГГц); ± 0,06дб (>3 ГГц до 6 ГГц); ± 0.10dB(>6 ГГц до 8,5 ГГц); | |
| Измерения точек | -60 ~ + 60 дБмВ | |
| Измерение скорости | 80 дБ (30 кГц RBW) | |
| Тест выходной порт | ||
| Частотный диапазон | 100 кГц ~ 3 ГГц (NA7632A, B) 100 кГц ~ 4,5 ГГц (NA7642A) 100 кГц ~ 6 ГГц (NA7662A) 100 кГц ~ 8,5 ГГц (NA7682A) | |
| Частота Разрешение | 1гц | |
| Точность частоты | ± 2ppm (от 5 °C до 40 °C) | |
| Фазовый шум @ 10 кГц | -85dbc/Гц (100 кГц до 3 ГГц);-80dbc/Гц (3 ГГц до 8,5 ГГц); | |
| Измерения точек | 2 до 10001 | |
| Точек | 80us/торговая точка | |
| Гармоники (+ выход 5dBm) | -25 дбк (<5 МГц);-30 дбк (≥ 5 МГц); | |
| Точность уровня | ± 1.0dB | |
| Источник Диапазон мощности | -55 градусов по Цельсию до + 10dBm(100 кГц до 4,5 ГГц); -55 градусов по Цельсию до + 8dBm (4,5 ГГц до 6 ГГц); -55 градусов по Цельсию до + 6dBm(6 ГГц до 8,5 ГГц); | |
| Выходная мощность разрешение | 0.05dB | |
| Тест входной порт | ||
| Максимальная входная | + 10dBm (100 кГц ~ 4 .. 5 ГГц) + 13dBm (4,5 ГГц ~ 6,0 ГГц) + 13dBm (6,0 ГГц ~ 8,5 ГГц) | |
| Ущерб уровня | + 26dBm,± 35VDC | |
| Разрешение уровня | 0.01dB | |
| Максимальный уровень входного сигнала | 10dBm | |
| Уровень шума | RBW = 3 кГц | -80 дБ (<300 кГц) -95dB (0,3 МГц ~ 6 ГГц) -92dB (6 ГГц ~ 8,5 ГГц) |
| RBW = 10 кГц | -90 дБ (<300 кГц) -120dB (0,3 МГц ~ 6 ГГц) -115dB (6 ГГц ~ 8,5 ГГц) | |
| Микрошум (0dBm вход, RBW = 3 кГц) | Масштаба | 8 МБР (<300 кГц) 5mdbrms (0,3 МГц ~ 6 ГГц) 6mdbrms (6 ГГц ~ 8,5 ГГц) |
| Фазы | 0,060 ° rms (<300 кГц) 0,040 ° Rms (0,3 МГц ~ 6 ГГц) 0,045 ° Rms (6 ГГц ~ 8,5 ГГц) | |
| Стабильность | Масштаба | ± 0. 005дб/°C( <3 ГГц); ± 0. 01дб/°C( 3 ГГц до 6 ГГц); ± 0. 02db/°C( 6 ГГц до 8,5 ГГц); |
| Фазы | ± 0,1 °/°C( <3 ГГц); ± 0,2 °/°C( 3 ГГц до 6 ГГц); ± 0,4 °/°C( 6 ГГц до 8,5 ГГц); | |
| ОБЩАЯ СПЕЦИФИКАЦИЯ | ||
| Если пропускная способность | 1, 1,5 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 3, 4, 5, 7 10, 15, 20, 30, 40, 50, 70; 100, 150, 200, 300, 400, 500, 700; 1 кГц, 1,5 кГц, 2 кГц, 3 кГц, 4 кГц, 5 кГц, 7 кГц; 10 кГц, 15 кГц, 20 кГц, 30 кГц, 40 кГц, 50 кГц, 70 кГц | |
| Передняя панель | RF разъем | Тип N, женский, 50Ω |
| Дисплей | 12,1 дюймов 1280x800 TFT сенсорный экран | |
| USB интерфейс | 2x Type-A USB 2,0 | |
| Задняя панель | Внешний триггер вход | Тип BNC (f) Уровень входного сигнала: 0,5 V (низкий порог), 2,1 V (высокую планку) Диапазон входного уровня: 0 ~ 5 В Ширина импульса: ≥ 2US Полярность: положительный или отрицательный |
| Внешний синхровход | Тип: BNC (f) Входная частота: 10 МГц ± 10ppm Уровень входного сигнала: -3 ~ + 10 дБм | |
| Внутренняя ссылка на выходе | Тип: BNC (f) Выходная частота: 10 МГц ± 1ppm Тип сигнала: синусоида Выходной уровень: 0 дБм ± 3 дБ выход Сопротивление: 50Ω | |
| Видеовыход | 15-pin, D-SUB | |
| GPIB | 24-контактный, D-SUB (тип D-24, f). Совместимость w/ IEEE488 | |
| USB интерфейс | 1x Type-A USB 3,0, 3x Type-A USB 2,0 | |
| LAN | 2x RJ-45; 10/100/1000 Base-T | |
| Параллельный порт | 25-pin, D-SUB; LPT печать | |
| Последовательный порт | 9-контактный разъем D-SUB; Совместим с RS-232 | |
| Блок питания | 90 ~ 254VAC;47 ~ 63Hz;150VA max | |
| Размеры | 445*265*330 мм | |
| Вес (нетто) | 15 кг | |
Аксессуары
Дополнительные аксессуары
| 75Ω RF Тестовый Кабель | |
| NA7600-702 | N(m)-N(m), 3 ГГц, 75 Ом, 0,6 м, RF Тестовый Кабель |
| NA7600-704 | N(m)-N(m), 3 ГГц, 75 Ом, 1,0 м, RF Тестовый Кабель |
| NA7600-705 | N(m)-F(m), 3 ГГц, 75 Ом, 0,6 м, RF Тестовый Кабель |
| NA7600-706 | N(m)-F(m), 3 ГГц, 75 Ом, 1,0 м, RF Тестовый Кабель |
| NA7600-707 | N(m)-BNC(m), 2 ГГц, 75 Ом, 0,6 м, RF Тестовый Кабель |
| NA7600-708 | N(m)-BNC(m), 2 ГГц, 75 Ом, 1,0 м, RF Тестовый Кабель |
| 50Ω RF Тестовый Кабель | |
| NA7600-709 | N(m)-BNC(m), 2GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-710 | N(m)-BNC(m), 2GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-711 | BNC(m)-BNC(m), 2GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-712 | BNC(m)-BNC(m), 2GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-713 | N(m)-N(m), 6GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-714 | N(m)-N(m), 6GHz, 50 Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-715 | N(m)-N(f), 6GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-716 | N(m)-N(f), 6GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-717 | N(m)-SMA(m), 6GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-718 | N(m)-SMA(m), 6GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-719 | SMA(m)-SMA(m), 6GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-720 | SMA(m)-SMA(m), 6GHz, 50 Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-721 | N(m)-N(m), 9GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-722 | N(m)-N(m), 9GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-723 | N(m)-N(f), 9GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-724 | N(m)-N(f), 9GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-725 | N(m)-SMA(m), 9GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-726 | N(m)-SMA(m), 9GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| NA7600-727 | SMA(m)-SMA(m), 9GHz, 50Ω, 0,6 m, RF Тестовый Кабель |
| NA7600-728 | SMA(m)-SMA(m), 9GHz, 50Ω, 1,0 m, RF Тестовый Кабель |
| 50 Ом фазно-стабильный кабель | |
| NA7600-731 | N(m)-N(m), 9GHz, 50Ω, 0,6 m |
| NA7600-732 | N(m)-N(m), 9 ГГц, 50 ом, 1,0 м |
| NA7600-733 | N(m)-N(f), 9GHz, 50Ω, 0,6 m |
| NA7600-734 | N(m)-N(f), 9 ГГц, 50 ом, 1,0 м |
| NA7600-735 | N(m)-SMA(m), 9GHz, 50Ω, 0,6 m |
| NA7600-736 | N(m)-SMA(m), 9GHz, 50Ω, 1,0 m |
| NA7600-737 | SMA(m)-SMA(m), 9GHz, 50Ω, 0,6 m |
| NA7600-738 | SMA(m)-SMA(m), 9 ГГц, 50 ом, 1,0 м |
| Набор для калибровки 75Ω (включая Открытая цепь, короткое замыкание, нагрузка) | |
| CK-N030B | N(f) , DC ~ 3 ГГц, 75Ω |
| CK-N031B | N(m) , DC ~ 3GHz , 75Ω |
| CK-F030B | F(f) , DC ~ 3GHz , 75Ω |
| CK-F031B | F(m) , DC ~ 3GHz , 75Ω |
| CK-B020B | BNC(f) , DC ~ 2GHz , 75Ω |
| CK-B021B | BNC(m) , DC ~ 2GHz , 75Ω |
| Калибровочный набор N 50Ω (включая Открытая цепь, короткое замыкание, нагрузка) | |
| CK-N030A | N(f) , DC ~ 3 ГГц, 50Ω |
| CK-N031A | N(m) , DC ~ 3 ГГц, 50Ω |
| CK-N060A | N(f) , DC ~ 6GHz , 50Ω |
| CK-N061A | N(m) , DC ~ 6GHz , 50Ω |
| CK-N090A | N(f) , DC ~ 9GHz , 50Ω |
| CK-N091A | N(m) , DC ~ 9GHz , 50Ω |
| CK-N180A | N(f) , DC ~ 18GHz , 50Ω |
| CK-N181A | N(m) , DC ~ 18GHz , 50Ω |
| Набор калибровки BNC 50Ω (включая Открытая цепь, короткое замыкание, нагрузка) | |
| CK-B020A | BNC(m), DC ~ 2 ГГц, 50Ω |
| CK-B021A | BNC(m), DC ~ 2 ГГц, 50Ω |
| 3,5 мм 50Ω комплект для калибровки (вкл. Открытая цепь, короткое замыкание, нагрузка) | |
| CK-4060A | 3,5 мм (f) , переменный ток ~ 6 ГГц, 50Ω |
| CK-4061A | 3,5 мм (m) , переменный ток ~ 6 ГГц, 50Ω |
| CK-4090A | 3,5 мм (f) , переменный ток-9 (США); ГГц, 50Ω |
| CK-4091A | 3,5 мм (m) , переменный ток-9 (США); ГГц, 50Ω |
| CK-4260A | 3,5 мм (f) , переменный ток ~ 26,5 ГГц, 50Ω |
| CK-4261A | 3,5 мм (m) , переменный ток ~ 26,5 ГГц, 50Ω |
| 75Ω адаптер | |
| NA7600-739 | N(m)-F(f), DC ~ 3 ГГц, VSWR <1,15 |
| NA7600-740 | N(m)-F(m), DC ~ 3 ГГц, VSWR <1,15 |
| NA7600-741 | N(f)-F(f), DC ~ 3 ГГц, VSWR <1,15 |
| NA7600-742 | N(f)-F(m), DC ~ 3 ГГц, VSWR <1,15 |
| NA7600-743 | N(m)-BNC(f), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-744 | N(m)-BNC(m), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-745 | N(f)-BNC(f), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-746 | N(f)-BNC(m), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-747 | F(f)-F(f), DC ~ 3 ГГц, VSWR <1,15 |
| 50Ω адаптер | |
| NA7600-749 | N(m)-BNC(f), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-750 | N(m)-BNC(m), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-751 | N(f)-BNC(f), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-752 | N(f)-BNC(m), DC ~ 2 ГГц, VSWR <1,1 |
| NA7600-753 | N(m)-N(m),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-754 | N(m)-N(f),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-755 | N(f)-N(f),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-756 | N(m)-SMA(m),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-757 | N(m)-SMA(f),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-758 | N(f)-SMA(m),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-759 | N(f)-SMA(f),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-760 | N(m)-3,5 мм (m),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-761 | N(m)-3,5 мм (f),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-762 | N(f)-3,5 мм (m),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-763 | N(f)-3,5 мм (f),DC ~ 18 ГГц, VSWR <1,15 |
| NA7600-764 | NA7600 SiteWorkbench и диск для документов |
| NA7600-765 | SMA(m)-SMA(f),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-766 | SMA(f)-SMA(f),DC ~ 18 ГГц, VSWR <1,2 |
| NA7600-767 | 3,5 мм (m)-3,5 мм (m), переменный ток ~ 26,5 ГГц, КСВН <1,15 |
| NA7600-768 | 3,5 мм (m)-3,5 мм (f), переменный ток ~ 26,5 ГГц, КСВН <1,15 |
| NA7600-769 | 3,5 мм (f)-3,5 мм (f), переменный ток ~ 26,5 ГГц, КСВН <1,15 |
| 75Ω Стандартная нагрузка | |
| NA7600-770 | N(f), DC ~ 3 ГГц, 35 дБ |
| NA7600-771 | N(m), DC ~ 3 ГГц, 35 дБ |
| NA7600-772 | F(m), DC ~ 3 ГГц, 35 дБ |
| NA7600-773 | F(f), DC ~ 3 ГГц, 35 дБ |
| NA7600-774 | BNC(m), DC ~ 2 ГГц, 35 дБ |
| NA7600-775 | BNC(f), DC ~ 2 ГГц, 35 дБ |
| 50Ω Стандартная нагрузка | |
| NA7600-776 | BNC(m), DC ~ 2 ГГц, 35 дБ |
| NA7600-777 | BNC(f), DC ~ 2 ГГц, 35 дБ |
| NA7600-778 | N(m), DC ~ 6 ГГц, 35 дБ |
| NA7600-779 | N(f), DC ~ 6 ГГц, 35 дБ |
| NA7600-780 | SMA(m), DC ~ 6 ГГц, 35 дБ |
| NA7600-781 | SMA(f), DC ~ 6 ГГц, 35 дБ |
| NA7600-782 | N(m), DC ~ 9 ГГц, 35 дБ |
| NA7600-783 | N(f), DC ~ 9 ГГц, 35 дБ |
| NA7600-784 | 3,5 мм (m), переменный ток-9 (США); ГГц, 35dB |
| NA7600-785 | 3,5 мм (f), переменный ток-9 (США); ГГц, 35dB |
| Другие варианты | |
| NA7600-729 | Преобразователь сопротивления, N(50 м)-N(75f), 3 ГГц |
| NA7600-730 | Преобразователь сопротивления, N(75 м)-N(50f), 3 ГГц |
Похожие товары
Датчик ядерной радиации Geiger Counter
US $39.50-$45.00
Портативный Тестер 100 кГц LCR USB портативный измеритель VC4080 LCR
US $88.00-$226.00
Данные ресурс не является интернет-магазином, а лишь содержит ссылки на международную торговую площадку Alibaba.com
