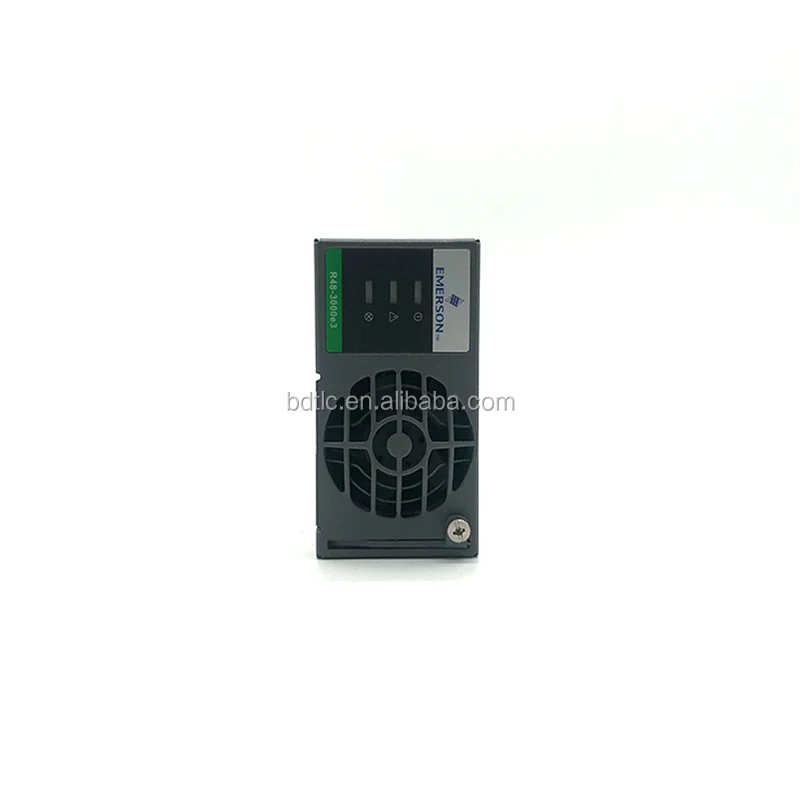

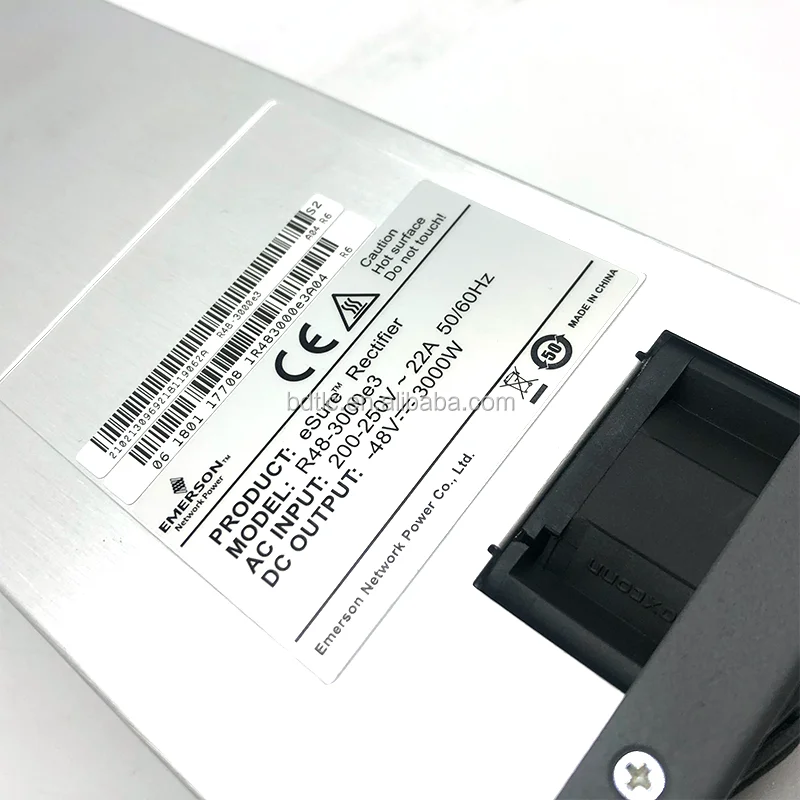

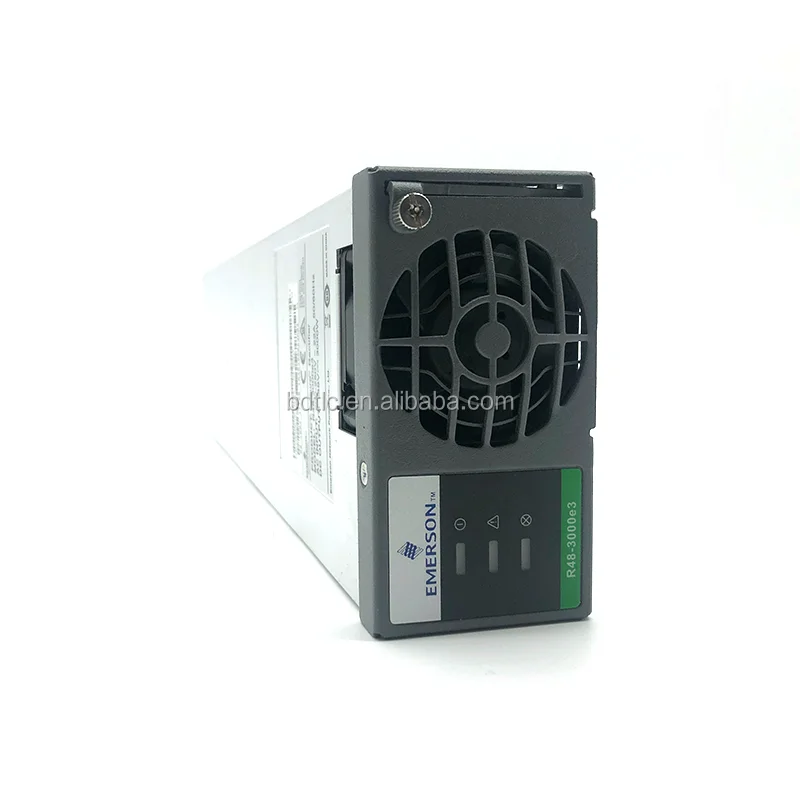

Новый и оригинальный R48-3000e3 модуль источника питания с 48V 3000W Телеком

Функции и особенности модуля питания Emerson R48-3000E3

1. Модуль выпрямителя Emerson R48-3000E3 с горячей вилкой Emerson R48-3000E3 использует технологию горячей замены. В живой системе питания, Вставляя или вытягивая модуль выпрямителя не искрится и не повреждает клеммы. Во время замены на выпрямительный модуль находится на расстоянии менее 1 минуту, и импульсный ток в режиме ожидания составляет менее 1,5 времен емкость номинальной потребляемой установившегося пикового тока. Когда модуль вставляется в систему, это не вызовет нарушения выходного напряжения системы.

2. Emerson R48-3000E3 модуль питания использует передовую цифровую технологию обмена током, а баланс распределения тока составляет менее 3%.

3. Модуль выпрямителя с ограничением входного напряжения принимает расширенный метод управления ограничением мощности, и его выходная мощность варьируется в зависимости от изменения входного напряжения и выходного напряжения. Когда входное напряжение между 176Vac и 290Vac (разница в возврате меньше 3V), модуль выпрямителя может выводить максимальную мощность (2900W); когда входное напряжение между 85Vac и 176Vac, модуль работает нормально, но войдет в ограниченный режим питания.

4. Характеристики на выходе? Когда выходное напряжение составляет от 48 до 58 в, максимальная выходная мощность составляет 2900 Вт. Когда выходное напряжение ниже 48 В, выходной ток удерживается на уровне 60.5A. Когда выходное напряжение составляет 58 в, максимальный выходной ток-50 А. Когда нагрузка превышает 2900 Вт, модуль выпрямителя выводит ограничитель тока на выходную постоянную мощность.

5. Когда температура ограничена до 45 градусов или ниже, модуль выпрямителя может быть полностью выходной мощности. Максимальная выходная мощность модуля выпрямителя составляет 2320 Вт (54 в/43А) при температуре окружающей среды 55 С. Выходная мощность модуля составляет 1450 Вт при температуре окружающей среды 60 с. Выходная мощность модуля 65 при температуре окружающей среды 0.

6. Модуль выпрямителя регулировки выходного тока обеспечивает функцию ограничения выходного тока. Через модуль внешнего мониторинга, ограничительная точка тока модуля выпрямителя может быть скорректирована между 0 и 60A. Когда выходное напряжение составляет от 42 до 58,5 в, точность предельной точки не превышает 1,5a. Когда выходное напряжение ниже 42 в, точность регулирования предельной точки тока не превышает 3 А.

7. Выходное напряжение регулируется модулем внешнего мониторинга. Напряжение на выходе выпрямительный модуль может регулироваться между 42 и 58,5 V, а также регулирование точность (+ 0,1 V).

8. Управление вентилятором, когда входное напряжение модуля выпрямителя находится в пределах нормального диапазона, скорость вентилятора увеличивается с увеличением внутренней температуры модуля выпрямителя. Когда внутренняя температура выше 40 градусов, вентилятор заполнен. Когда вход переменного тока слишком высокий или слишком низкий, вентилятор останавливается.

9. Защита от перегрузки/понижения напряжения при входном напряжении менее 85 в переменного тока или более 290 в переменного тока, желтый индикатор горит, модуль выпрямителя перестанет работать. Когда происходит событие защиты, модуль выпрямителя сообщит о модуле мониторинга, и модуль сигнализации будет обработан модулем мониторинга.

10. Модуль выпрямителя защиты от перенапряжения на выходе имеет аппаратную защиту от перенапряжения на выходе и защиту программного обеспечения от перенапряжения на выходе, аппаратная точка защиты от перенапряжения составляет от 58,5 в до 60 в, аппаратная Защита от перенапряжения требует ручного вмешательства перед запуском. Программное обеспечение для защиты точки могут быть установлены путем отслеживания модуль, настройка в диапазоне 56-59V, требует 0,5 V выше, чем выходное напряжение, Заводское значение по умолчанию является 59V. Режим защиты от перенапряжения программного обеспечения может быть выбран через модуль мониторинга:

1) одноразовый режим блокировки перенапряжения, когда программное обеспечение модуля выпрямителя перенапряжения, модуль выпрямителя отключен и поддерживается, требует ручного вмешательства может быть восстановлен.

2) После защиты программного обеспечения модуля выпрямителя во втором режиме блокировки перенапряжения устройство включается снова в течение 5 секунд после выключения. Если второе перенапряжение происходит в течение установленного времени (по умолчанию 5 минут, который может быть установлен модулем мониторинга), модуль выпрямителя выключен и поддерживается, требует ручного вмешательства перед запуском. Если выходной ток модуля выпрямителя составляет менее 5А, модуль выпрямителя не выключается. Искусственное воздействие: модуль выпрямителя может быть сброшен с помощью модуля мониторинга или может быть сброшен путем отключения модуля выпрямителя от системы питания.

11. Защита от перегрева снижает выходную мощность до 50% от номинального значения, когда внутренняя температура модуля выпрямителя превышает 85 С из-за блокированного входа воздуха, чрезмерной температуры окружающей среды или выхода вентилятора. Когда внутренняя температура модуля выпрямителя достигает 90 с, желтый индикатор на панели модуля выпрямителя будет включен, и модуль выпрямителя перестанет работать. Когда происходит защита от перегрева, модуль выпрямителя сообщает сигнал тревоги на соответствующий модуль мониторинга. Когда температура внутри модуля выпрямителя возвращается в норму (разница в возврате больше 10), модуль выпрямителя автоматически возобновит работу, и сигнализация перегрева исчезнет.

12. PFC выше/под напряжением, когда внутреннее напряжение шины превышает точку защиты от перенапряжения/под напряжением, модуль выпрямителя перестанет работать, и желтый индикатор будет гореть.

13. После выхода из строя коммуникационного модуля желтый индикатор мерцает. Информация о неисправности будет сообщена модулю мониторинга. Для защиты аккумулятора выходное напряжение модуля выпрямителя изменяется на 53,5 в (значение по умолчанию может быть установлено модулем мониторинга), когда происходит сбой связи. Когда связь восстановлена до нормального, модуль выпрямителя автоматически возвращается к нормальной работе.

14. Модуль выпрямителя производит сигнал тревоги о неисправности вентилятора, красный индикатор на панели мигает, и модуль выпрямителя остановит выход. После устранения неисправности, он может автоматически вернуться к нормальной работе.

15. Emerson R48-3000E3 разбалансировку выходного тока, когда несколько модулей выпрямителя используются параллельно в системе питания, модуль с большой ошибкой распределения тока может автоматически идентифицировать и осветить желтый индикатор на своей панели. После возникновения события неисправности модуль выпрямителя сообщает сигнал тревоги к модулю мониторинга для соответствующей обработки.

16. Emerson R48-3000E3 функция мониторинга модуля питания Emerson R48-3000E3 модуль выпрямителя встроенный усовершенствованный цифровой процессор сигнала, он контролирует и контролирует работу всего модуля, И через автобус CAN и связь в реальном времени с модулем мониторинга. В таблице 5-10 перечислены команды и информация, которыми обменивается модуль выпрямителя и модуль мониторинга. Выше приведены функции и характеристики Emerson R48-3000E3.
