Мультидиапазонная комбинированная антенна «Акулий плавник» для приемников/систем и мобильных устройств GPS + WiFi

Описание и отзывы

Трекер стоимости

Характеристики

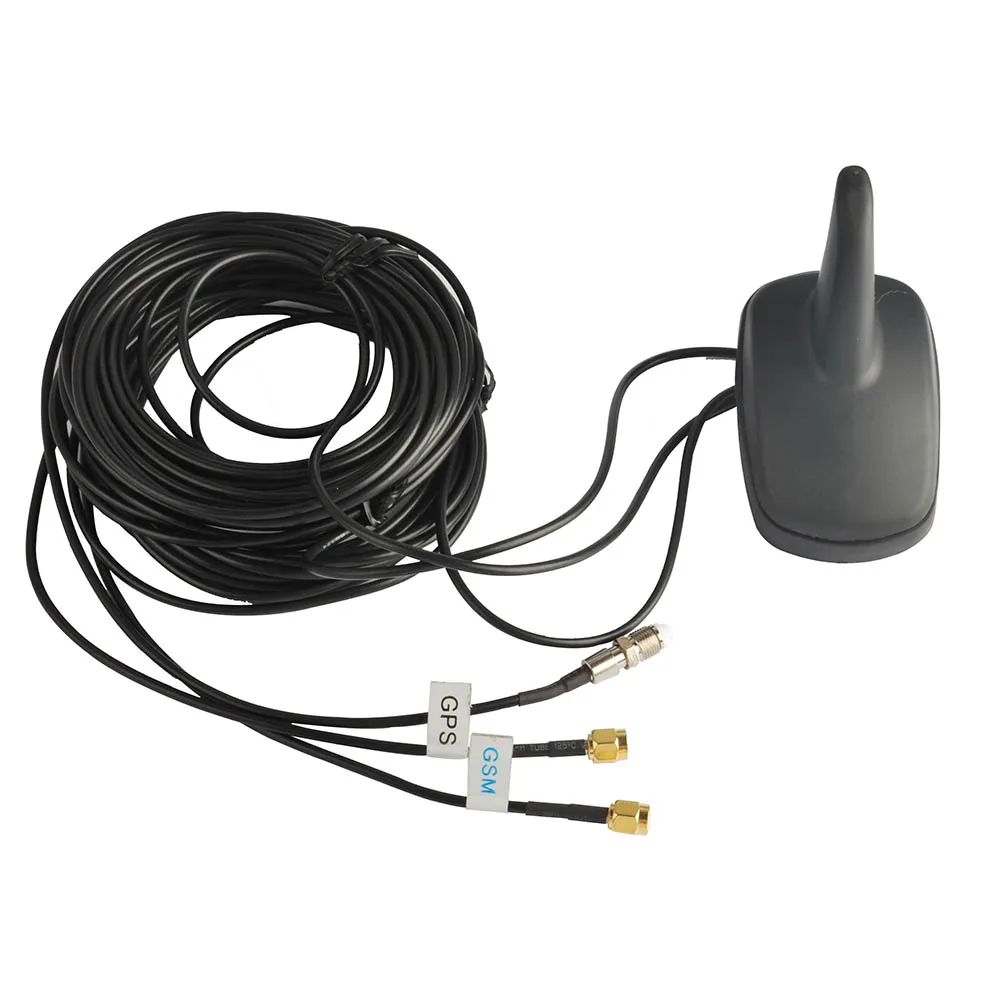

GPS + WiFi + GSM Многодиапазонная комбинированная Акулий плавник Антенна для GPS приемников/систем и мобильных приложений



Описание продукта:

GPS, WIFI, LTE funtions 3 в 1.

  (I) Диэлектрическая антенна
Центральная частота 1575.42мгц ± 3 МГц
КСВ 1,5: 1
Ширина ремешка ± 5 МГц
Сопротивление: 50 Ом
Пиковое усиление> 3 dBic на основе 7 × 7 см наземной плоскости
Усиление покрытия>-4 dBic при-90 ° <0 <+ 90 ° (более 75% объема)
Поляризация RHCP



(Ii) Антенна GSM
Центральная частота 824 МГц ~ 894 МГц; 880 МГц ~ 960 МГц; 1710 МГц ~ 1990 МГц
V.S.W.R <2,0: 1
Сопротивление: 50 Ом
ТипичноеКоэффициент усиления2 дБи +/-1 дБ @ 850 МГц;
    2 дБи +/-1 дБ @ 900 МГц;
    1 дБи +/-1 дБ @ 1800 МГц; 1 дБи +/-1 дБ @ 1900 МГц



(Iii) антенна Wi-Fi
Диапазон частот 2400-2500 МГц
КСВН ≤1. 5
Получить 2.15dBi
Импеданс 50 Ом
Тип поляризации вертикальный



(Iv) LNA/фильтр
Коэффициент усиления LNA (без кабеля) 28 дБ
Коэффициент шума 1.5dB
Затухание полосы фильтра (f0 = 1575,42 МГц)
7 дБ мин f0 +/-20 МГц;
20 дБ мин f0 +/-50 МГц;
30 дБ мин f0 +/-100 МГц
КСВ <2,0
Напряжение постоянного тока 2,7 в/3,0 в/3,3 В/5,0 в/3,0 в до 5,0 в/Другое
Постоянный ток 11mA Max



(V) механическое
Вес <300 грамм
Кабель
GPS-----RG174 300 см
GSM-----RG174 300 см
Wi-Fi ----- RG174 300 см

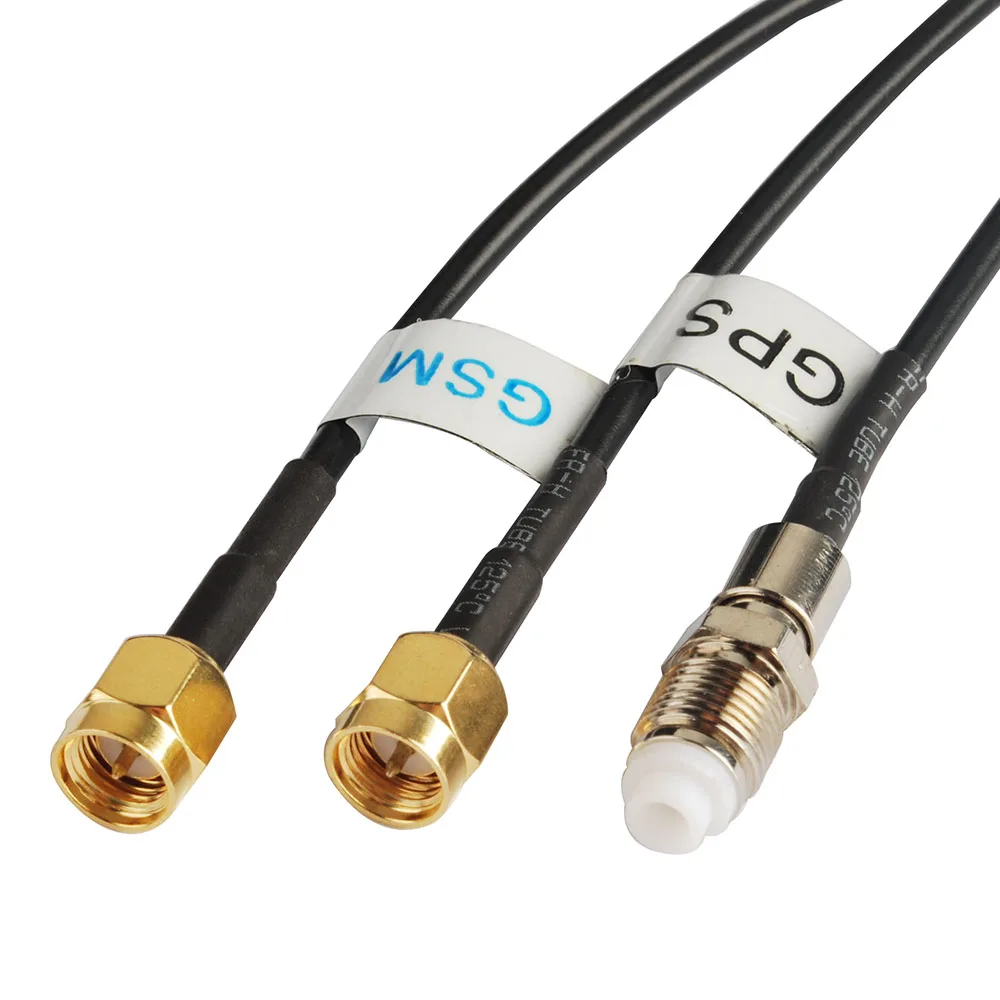

Разъем
GPS -----Вилочная часть по умолчанию/SMA/SMB/SMC/BNC/FME/TNC/MCX/MMCX/Fakra/AVIC/WICLIC под прямым или прямым углом, могут быть настроены
GSM -----Вилочная часть по умолчанию/Cубминиатюрный разъем версии a/SMB/SMC/BNC/FME/TNC/MCX/MMCX/Fakra/AVIC/WICLIC под прямым или прямым углом, может быть настроен
Wi-Fi -----FME По умолчанию/Cубминиатюрный разъем версии a/SMB/SMC/BNC/FME/TNC/MCX/MMCX/Fakra/AVIC/WICLIC под прямым или прямым углом, может быть настроен
Крепежный винт крепления
Корпус черного цвета



(Vi) на окружающую среду
Работая Temp. -40 ℃ ~ + 85 ℃
Температура хранения. -45 ℃ ~ + 100 ℃
Вибрационная синусоида 1 г (0-p) 10 ~ 50 ~ 10 Гц Каждая ось
Влажность 95% ~ 100% RH
Устойчивая к атмосферным воздействиям 100% из водонепроницаемого материала
