10-50 мм, лента Z21 типа keyless вал концентратор устройство блокировки термоусадочный диск (относится к JB/T7934-1999)
Бесключевое блокирующее устройство (именуемое расширительной муфтой)ЯвляетсяНовый тип усовершенствованных механических основных деталей.
Это новый тип бесключевого соединительного устройства, широко используемого в мире для реализации передачи нагрузки и трения путем затягивания 12,9 высокопрочных винтов для достижения передачи нагрузки.
ОсновнойФункцияРукав расширения (сокращенно как рукав расширения) должен заменить функцию соединения одного ключа и сплайна для осуществления соединения механических частей (таких как шестерни, маховики, шкивы и т. д.) с валом для передачи нагрузки.
Преимущества
Это имеет много уникальных преимуществ по сравнению с общим соединением помех и соединением с ключом: (1) Использование Расширительных втулок делает производство и установку основных деталей простым. Обработка вала и отверстия, в котором установлена Расширительная втулка, не требуют высокоточных производственных допусков, таких как помехи. Нет необходимости нагревать, охладить или нагнетать расширительную втулку, Просто затяните болты до требуемого крутящего момента. И легко отрегулировать, ступицу можно легко отрегулировать до нужного положения на валу. Расширительные рукава также можно использовать для соединения деталей с плохой свариваемостью. (2) расширительный рукав имеет длительный срок службы и высокую прочность. Расширительная втулка зависит от передачи трения, и нет ослабления канавки ключа на соединении, и нет относительного движения, и не происходит износ во время работы. (3) когда Расширительная втулка перегружена, она потеряет эффект сцепления и защитит оборудование от повреждений. (4) Рукав расширения может нести несколько нагрузок, и его структура может быть сделана в различные узоры. В зависимости от размера установленной нагрузки, также возможно использовать несколько Расширительных втулок в серии. (5) Рукав расширения легко разбирается и имеет хорошую взаимозаменяемость. Так как Расширительная втулка может сочетать втулки с большими совпадающими зазорами, болты могут быть расшатаны во время разборки, так что соединения могут быть легко демонтированы. Когда расширение плотное, контактная поверхность плотно прилегает и не легко вызывает ржавчину, а также легко соединяется и разбирается.
Применение: Горнодобывающая техника, угольная горнодобывающая техника, шаровая мельница, ленточный конвейер, упаковочное оборудование, тяжелое оборудование, легкая промышленная техника, пищевая техника, станки с ЧПУ, металлургическое оборудование, текстильное оборудование, печатная техника, пластиковое оборудование, химическое оборудование, бумажное оборудование, судовое оборудование, табачное оборудование, вентиляторы, воздуходувки, Редукторы и т. д.

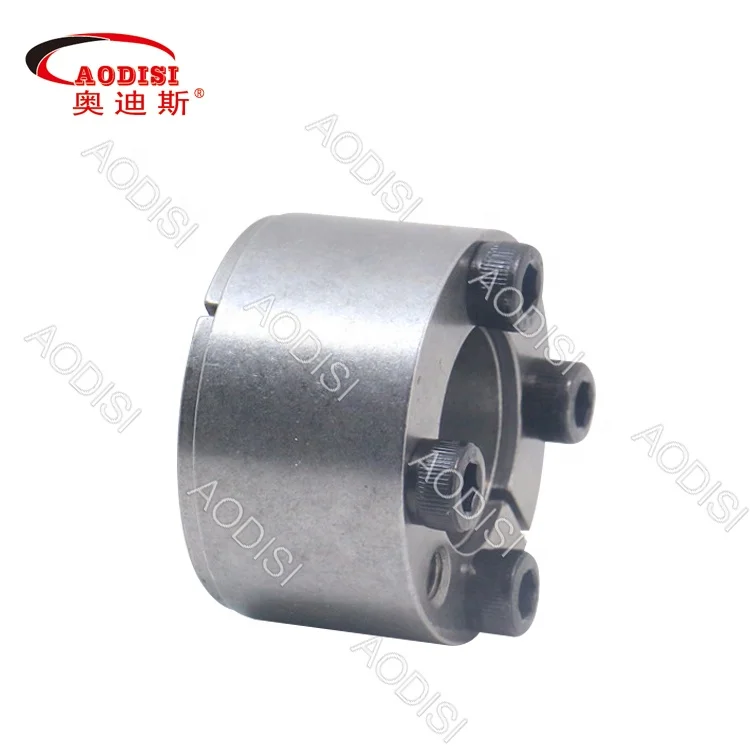

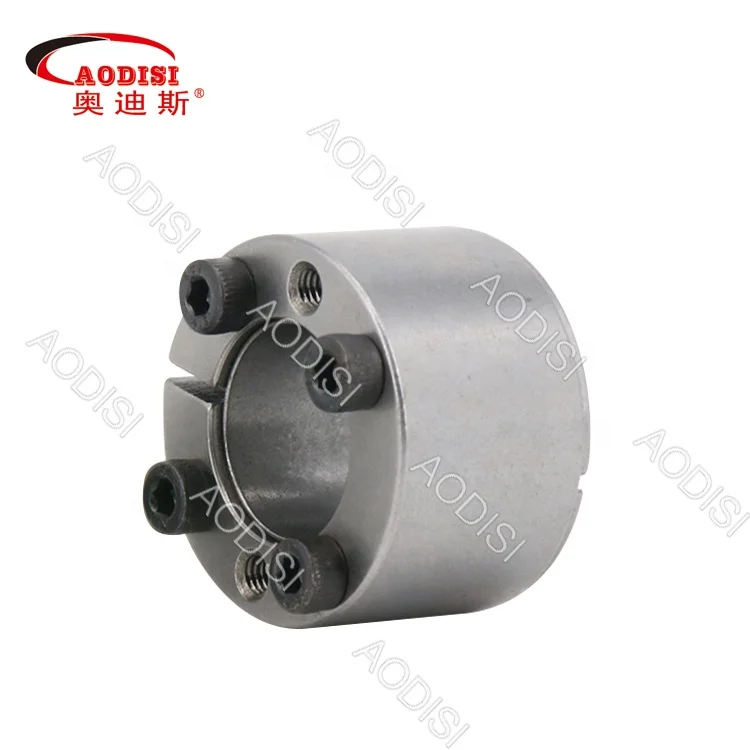

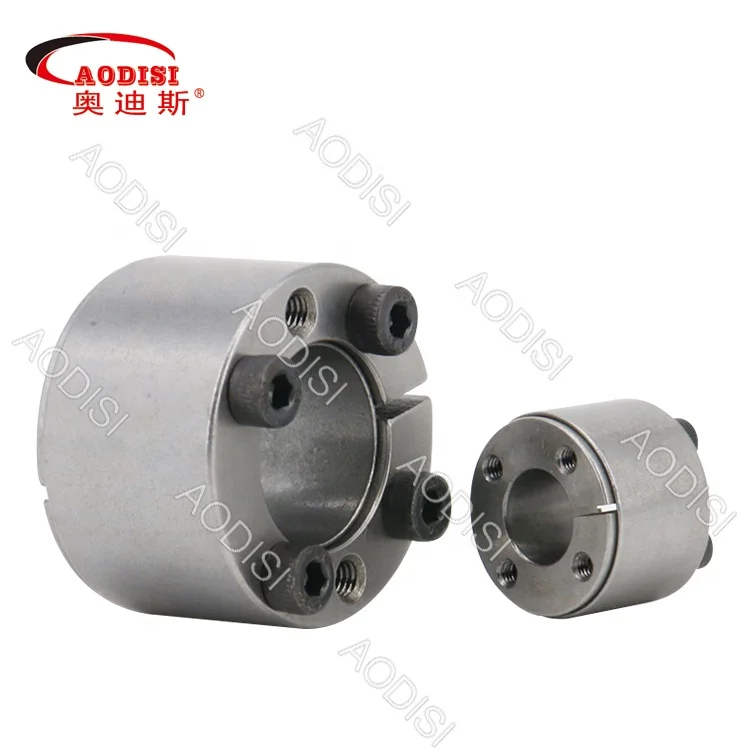

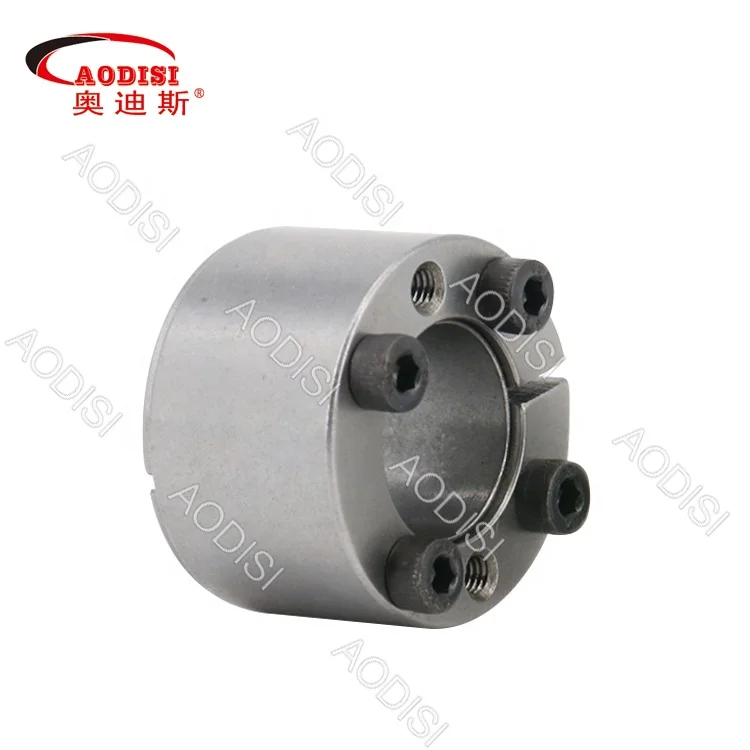

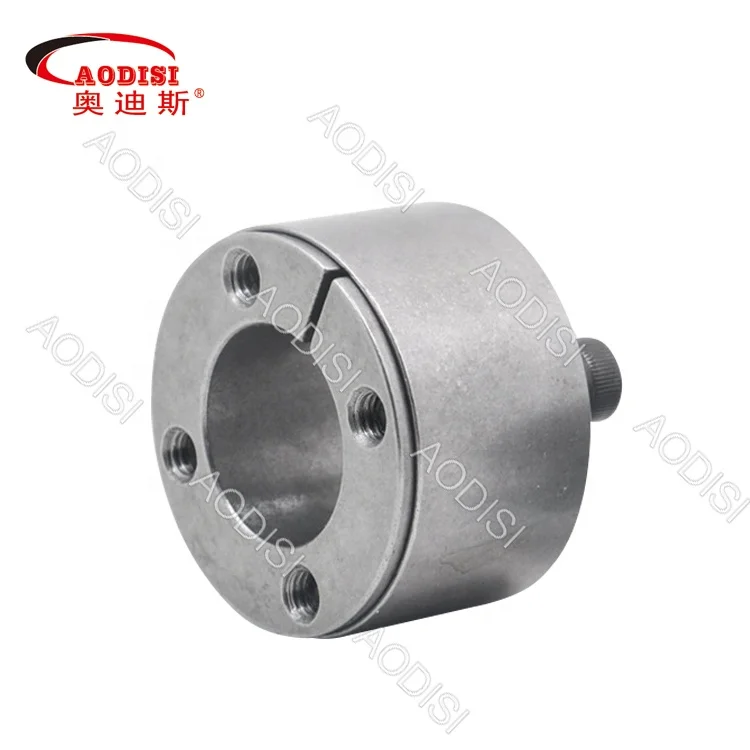

Модель: Z21 устройство блокировки без ключаs
Z21 тип расширения рукав внутренний и внешний конус кольцо затягивается с шестигранными болтами.
Поверхность соединения длинная и нейтральность хорошая.
Подходит для случаев с высокой точностью вращения и большой нагрузкой.
Винт расширения типа Z21 имеет механический Рейтинг производительности 12,9.
Применение:Насосы | кулачки | звездочки | шестерни и шкивы. Особенности:
• Возможность передачи высоких крутящих моментов, функция самоцентрирования с высокой передачей. • Истинный нулевой люфт • Меньше времени простоя оборудования • Возможность установки над существующими клавишами • Полная осевая и радиальная регулировка • Простая установка, настройка и удаление
1, установка:
Расширительный рукав смазывается на заводе и может быть установлен непосредственно. При установке сначала вкрутите три болта 4 в винтовые отверстия фланца другой части 1 и равномерно распределите их по окружности, чтобы открыть внутреннюю втулку 1 и внешнюю втулку 2. затем поместите расширительную втулку в отверстие ступицы конструкции и затяните болт с помощью датчика силы. Способ затяжки-прикрутить каждый болт к 1/4 номинального крутящего момента за один раз. Порядок затяжки ограничен разрезом. Левая и правая поперечная симметрия затягивается один за другим для обеспечения достижения номинального значения крутящего момента.
2. Разборка:
Ослабьте все болты на несколько оборотов перед разборкой. Затем вкрутите в болт 4 верхней свободной втулки в разобранное отверстие для винта.
3. Защита:
MoS2 масло строго запрещено во время установки для предотвращения загрязнения расширительной втулки. На машинах с плохим открытым воздухом или в рабочей среде, коррозионную смазку следует регулярно наносить на открытые торцы и болты расширительной втулки. Следует выбрать тип рукава расширения с лучшей устойчивостью к ржавчине.
Z21 Расширение рукава основные размеры для вашего выбора.
Пожалуйста, закажите расширительный рукав Z21 = 10*20, что означает модель-внутренний диаметр. 10 мм + внешний диаметр. 20 мм
