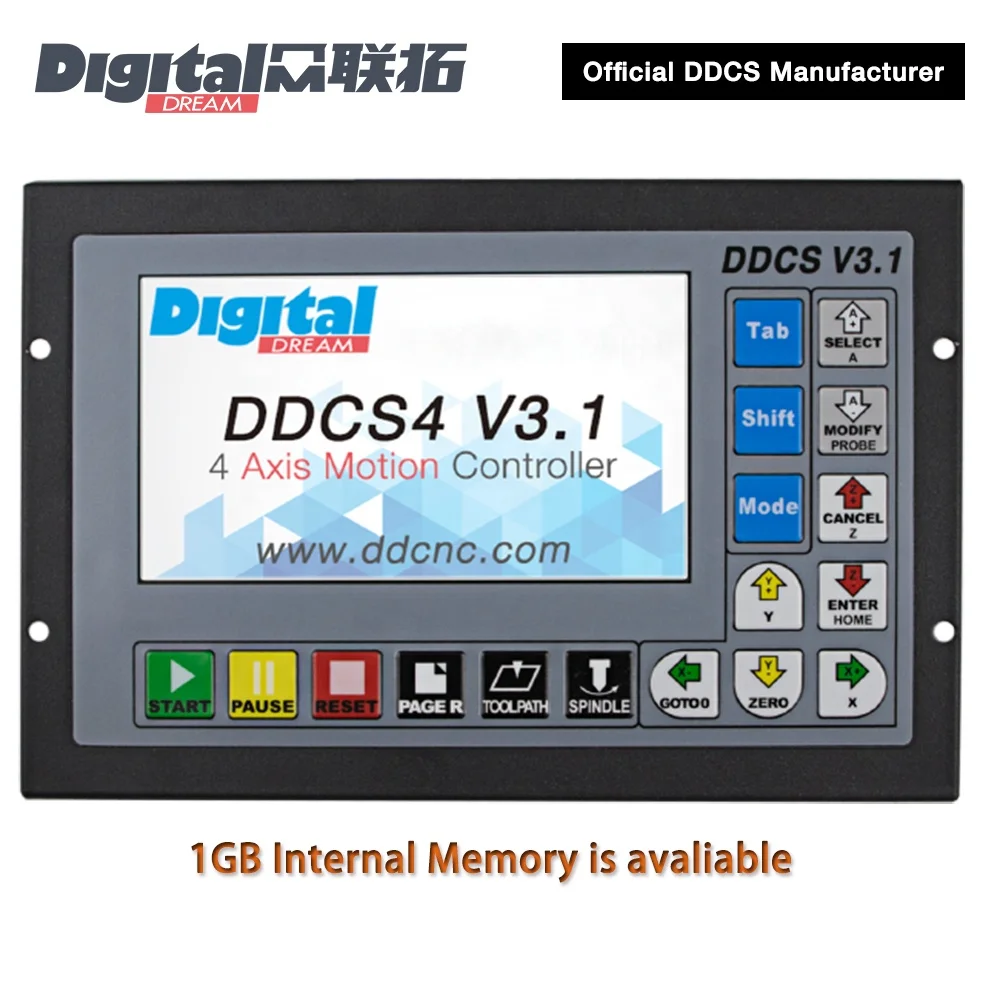

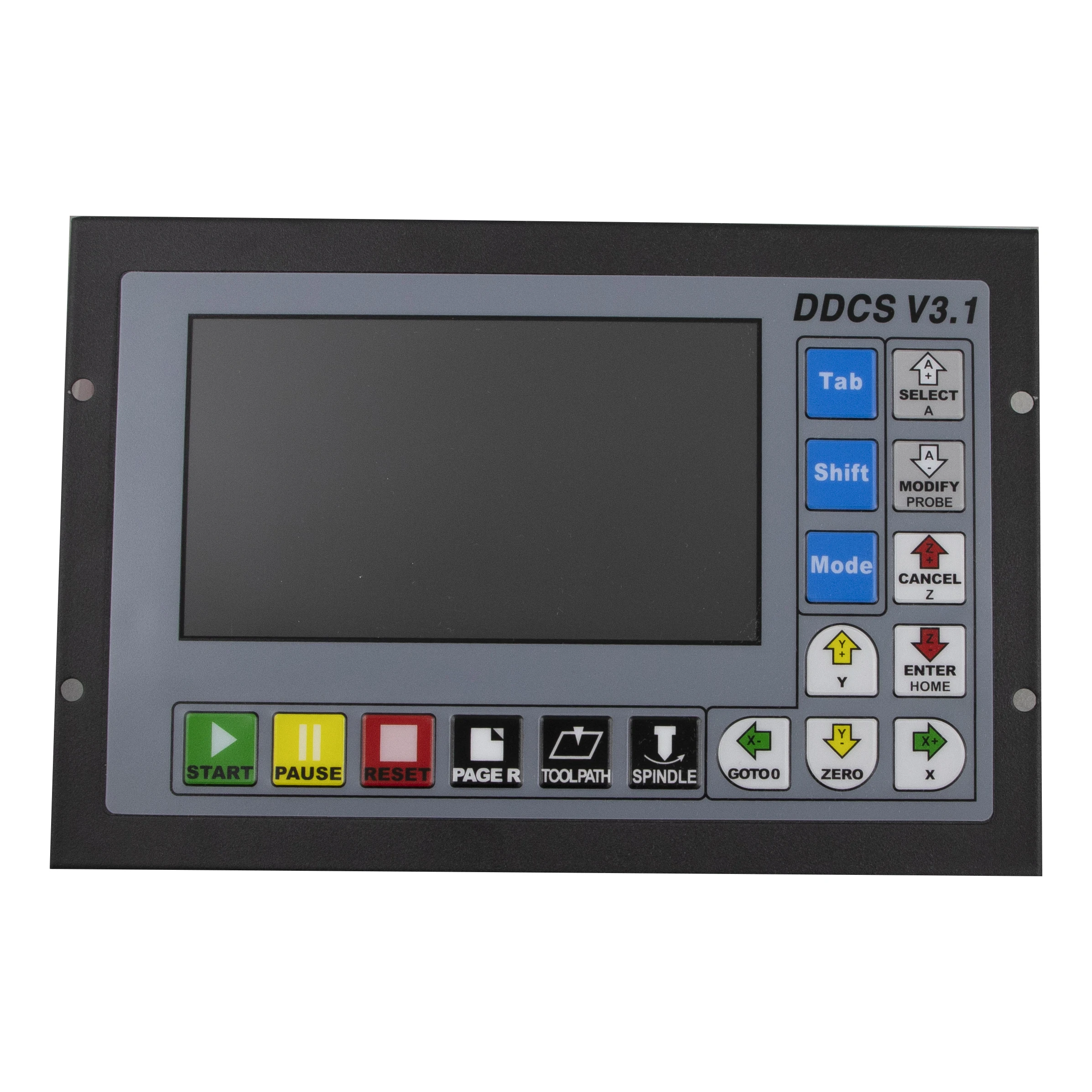

DDCS V3.1-это контроллер движения 3 или 4 оси для шаговых и серводвигательных систем. DDCS V3.1 обновляется от DDCS V1.1 и DDCS V2.1. Мы очень гордимся этим продуктом, он сочетает в себе большую мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы с функциями. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство драйвера). Период управления каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями. Система цифрового управления DDCS V3.1 использует систему проектирования ARM + FPGA. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура макета панели DDCS V3.1 очень рациональна для экономии места. Все операции контролируются только 17 ключами и поддерживается полный набор кодов G. DDCS может использоваться для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы-всего лишь несколько примеров. Он работает как автономная система без необходимости компьютера. Это гарантирует высокую точность, точность и надежность.
7) источник питания для контроллера 24VDC, Минимальный ток 0.5A;
8) источник питания для порта IO составляет 24 В постоянного тока, Минимальный ток-0,5a; Источник питания IO, система уже поставляет питание для портов IO. Так что больше не нужен внешний источник питания для порта IO;
9) Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code;
10) Поддержка стандартного MPG;
11) функция пробежки для каждой оси (непрерывный, шаг, определенное расстояние); Клиент может определить расстояние;
12) поддержка работы, чтобы быстро определить положение бега;
13) Поддержка восстановления «Power Cut». Данные автоматически сохраняются;
14) компенсация люфта, компенсация инструмента
15) контроллер поддерживает только ограниченный переключатель типа NPN.
DDCS V3.1 новые функции по сравнению с предыдущей версией
1) блок системы управления совместим с метрическими единицами и имперскими единицами;
2) MPG и Расширенная клавиатура также могут управлять и редактировать систему контроллера;
3) добавить новую функцию «пробная резка» (направляющая маховика) и «одноступенчатый режим обработки»;
4) 3 вида режимов зондирования: фиксированное положение датчика инструмента, плавающее Положение датчика инструмента, прямоугольный блок датчика;
5) улучшенное программное обеспечение, добавили много параметров, оптимальный дизайн и алгоритм, делают новую версию более сильной и устойчивой;
6) Язык опции системы-китайский/английский/русский.
7) Версия 3,1 цитирует новый дизайн цепи и металлическую коробку, которая может избежать шума много.
Окр V3.1 Размер:
DDCS V3.1-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления.
Четыре фиксирующих крючка фиксируют этот контроллер от рамки.

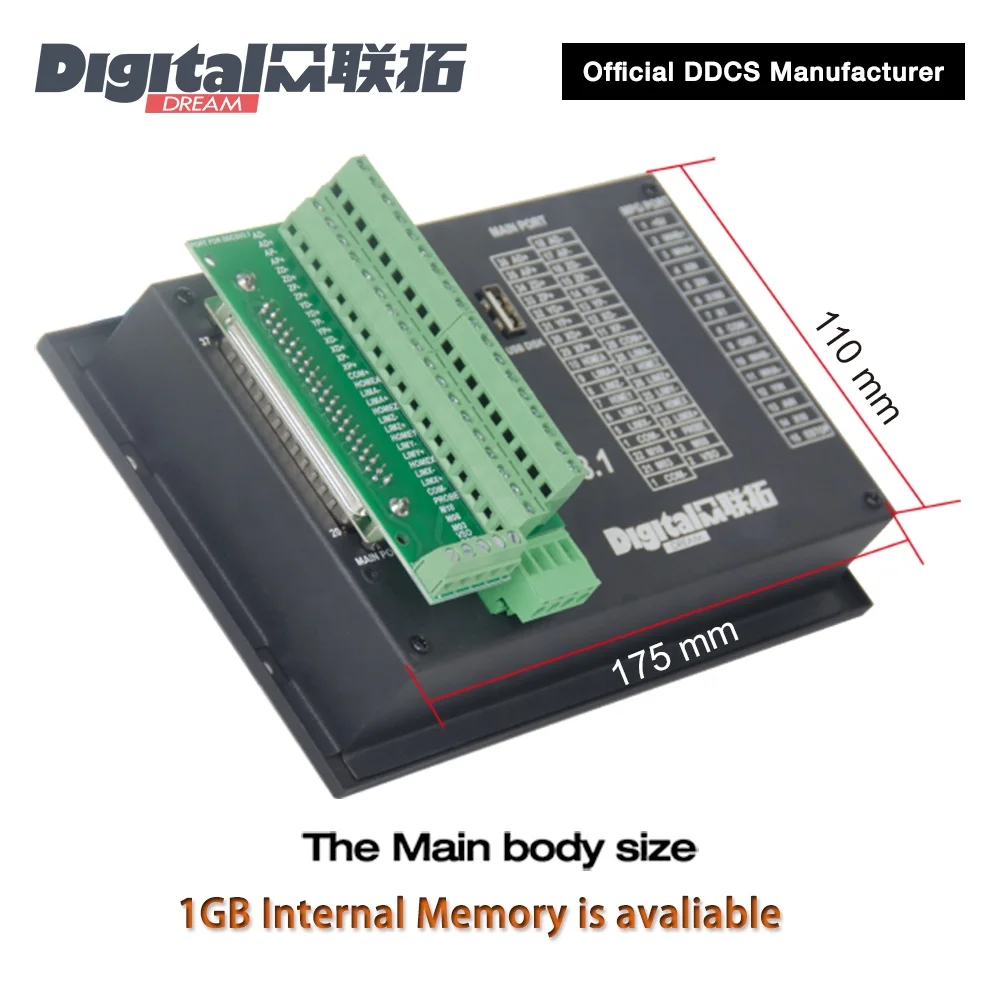

Передняя панель 191 мм * 128 мм * 5 мм; Основной корпус 191 мм * 128 мм * 37 мм;

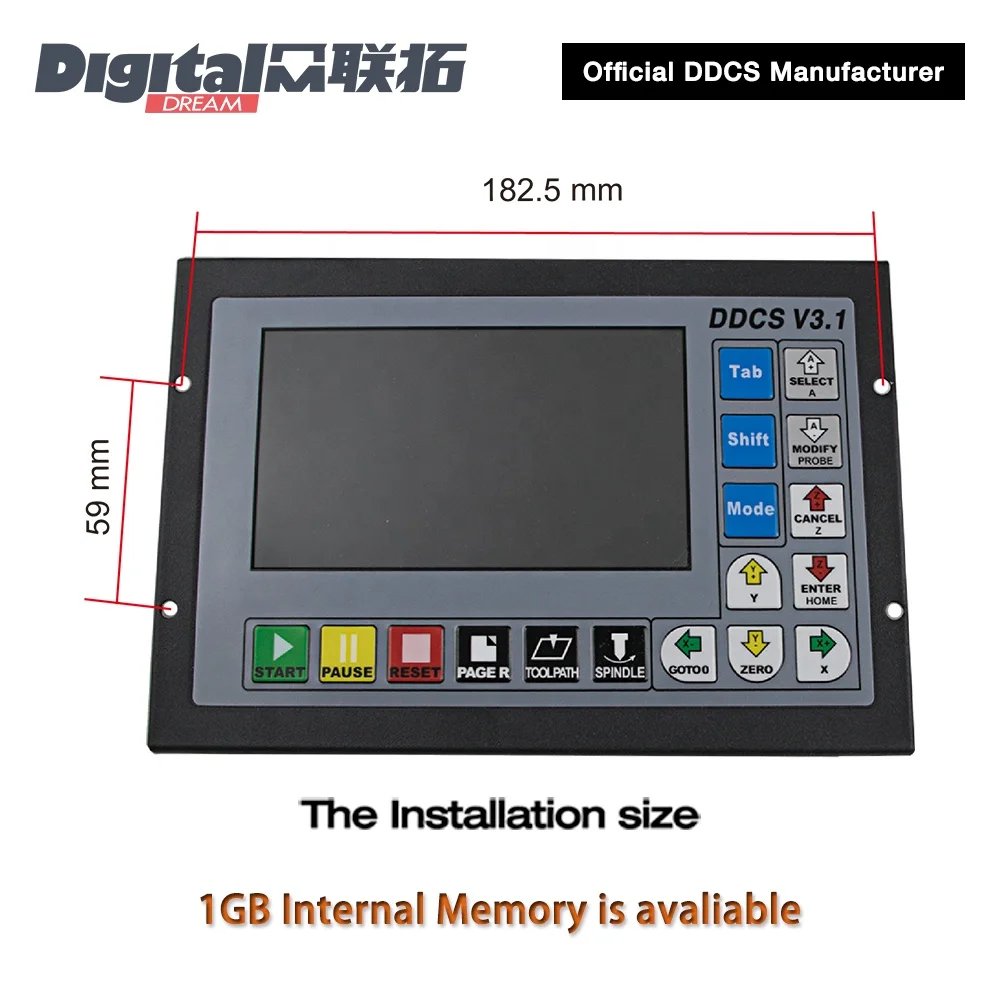

Чтобы установить устройство в шкаф оборудования, Вырежьте hole182.5мм * 59 мм.
Окр V3.1 компоненты:

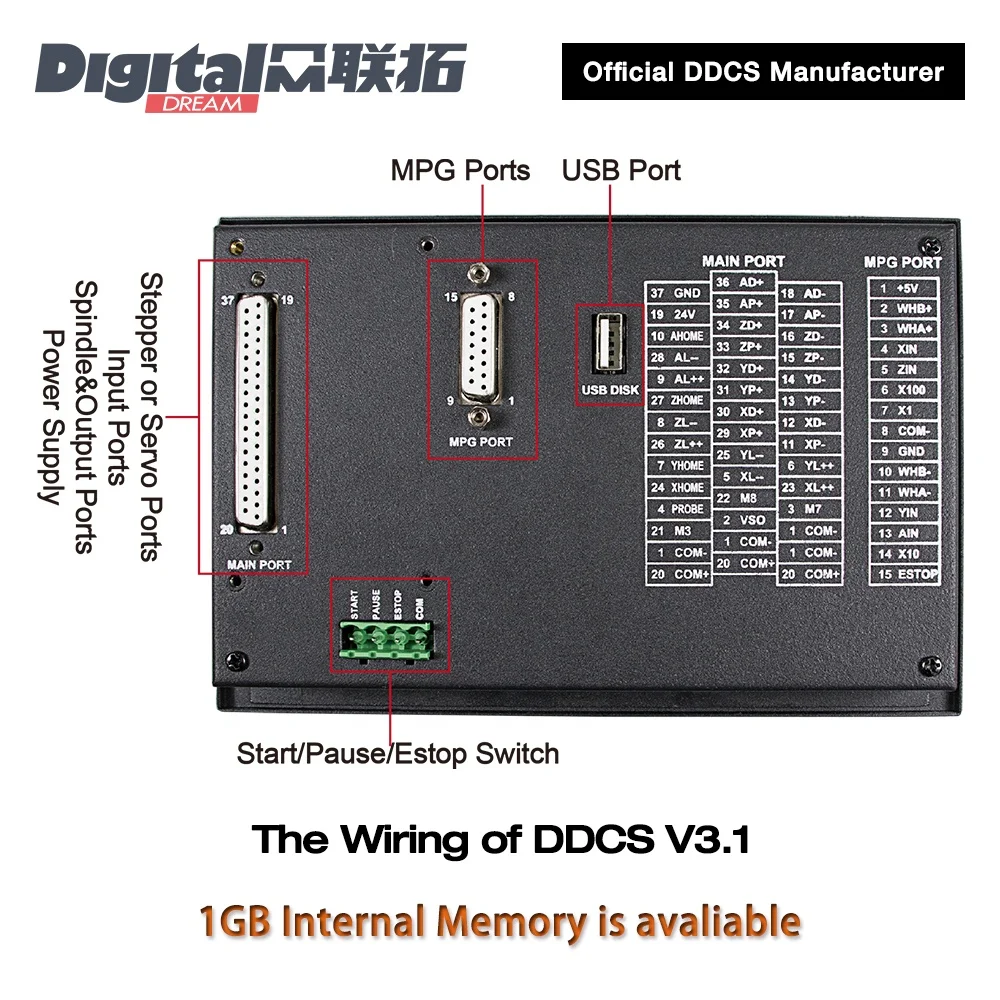

На задней стороне контроллера есть интерфейс usb-диска, порт MPG, главный порт и внешний интерфейс Start/Pause/Estop.

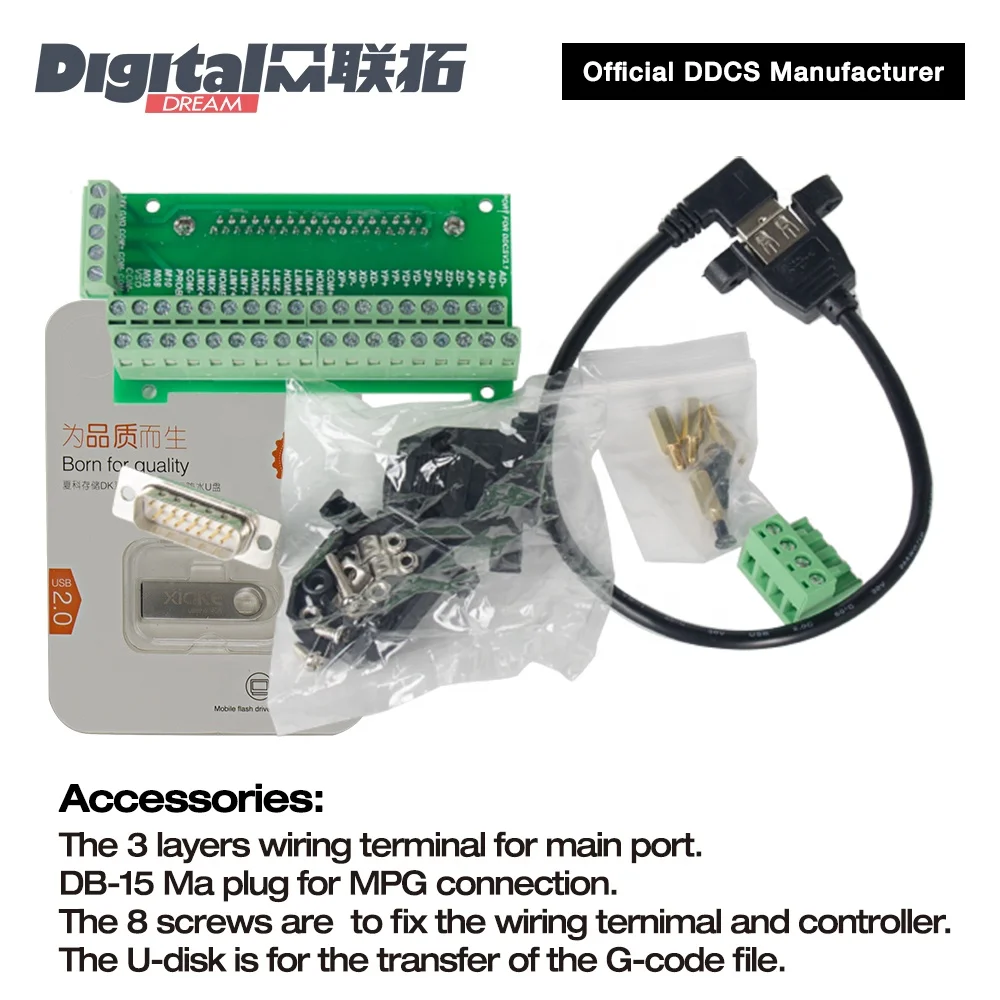

Для удобного подключения мы поставляем имеет 3 слоя проводки terminalfor главный порт.
Мы также поставляем DB-15 штекер для MPG подключения.
8 винтов для фиксации проводки ternimal и контроллера.
Usb-накопитель предназначен для передачи файла g-кода.
2. Обзор проводки продукта
Как показано на рисунке, Секция проводки контроллера имеет входные порты, шпиндель и выходные порты, шаговый/Серводвигатель управления и выход направления, порт MPG, порт USB и порт питания.
1) MPG проводки
MPG порт DB15 гнездовые клеммы рядом с usb-портом. Пользователям необходимо приварить кабели MPG к клемме DB15 и подключить к порту MPG порта контроллера MPG.
2) Проводка главного порта
Мы поставляем клемму для подключения к 37 контактному гнезду основного порта. Это упрощает проводку. Обратите внимание на картинку 2,8, на 4 углах есть винты для блокировки терминала к контроллеру.
Есть 3 слоя проводного терминала. Пожалуйста, обратите внимание на следующее фото, на котором показан pin-код No.s, Pin-знак и определение. Он включает:
1) шаговые/серводвигательные выходные порты;
2) выходной порт управления шпинделя;
3) e-стоп, лимит, дом и зонд и другие входные порты;
4) 24V DC источник питания порты для геймпада;
5) 24 В постоянного тока порта питания для блока ввода/вывода.
3) шпинделя проводки
PIN3(M8),PIN22(M10),PIN2(VSO) и PIN21(M3) предназначены для управления шпинделем. Выходной терминал управления шпинделя предлагает соединения для запуска и остановки шпинделя (M3/M5), запуска/остановки охлаждения (M8/M9) И запуск/остановка смазки (M10/M11). Эти три выхода-это сигналы, открытые для заземления. Самый высокий электрический ток может быть поглощен 50мА. Выходной терминал контроля скорости может выводить 0-10 В. Он может регулировать скорость двигателя шпинделя, отправив напряжение между 0 и 10 в VFD в соответствии с настройкой скорости шпинделя. Управление скоростью шпинделя с VFD (Частотный привод) требует только сигнала запуска/остановки и сигнала 0-10 В для управления частотой.
PIN3(M8),PIN22(M10) и PIN21(M3) также могут быть использованы для выходных портов. Например, его можно использовать для выходного порта реле. Например, на следующем фото показаны способы подключения:
4) DDCS V3.1 электропроводка
DDCSV3.1 требуется два источника питания. Один для контроллера и один для портов IO, оба 24VDC 1A. Способы подключения, как показано ниже:
3. Программное обеспечение DDCS V3.1
На рисунке показана Главная страница DDCS в метрических единицах и в имперских единицах.
В нашем программном обеспечении есть 3 страницы: главная страница, страница файлов и страница параметров:
Он разделен на столбец состояния, Столбец отображения координат, Столбец основных параметров и столбец уведомления. В общей сложности он разделен на 19 секций в деталях. Подробное описание 19 разделов:
1 X координат
В этом столбце отображается текущее значение координат X. Диапазон отображения-99999,999 ~ + 99999,999 в мм;
2,Y координат
В этом столбце отображается текущее значение координат Y. Диапазон отображения-99999,999 ~ + 99999,999 в мм;
3, z-координатой
В этом столбце отображается текущее значение координат Z. Диапазон отображения-99999,999 ~ + 99999,999 в мм;
4, координат (в этом разделе представлена одежда нет четкости в 3-х осевой)
В этом столбце отображается текущее значение координат А. Диапазон отображения-99999,999 ~ + 99999,999 в мм;
5, текущая операция
Когда контроллер запускает файл кода G, он покажет текущий номер линии операции и координаты. Когда состояние операции будет готово, оно ничего не покажет
6, страница
На странице показана текущая страница. Этот контроллер имеет 3 страницы, главную страницу, файловую страницу и страницу конфигурации. Нажмите кнопку «страница» для перемещения между страницами.
7, операции окна
Окно сообщения переключается между 3 дисплеями. Он показывает быстрое сообщение нескольких клавиш и 2-ой (вторая функция)
Сообщение отображается в нормальном состоянии: нормальный режим.
Если вы сейчас нажмете X-, машина перейдет к нулю. Если вы нажмете A-, функция зонда будет активирована. Если вы нажмете Y-, все координаты будут установлены до нуля. Если вы нажмете Z-, машина будет дома. Если вы нажмете Start, появится окно Start Line, и вы можете ввести строку g-кода, с которой вы хотите начать. Нажмите на паузу, чтобы ввести функцию обратного вызова точки останова.
Обратите внимание:
Вам нужно дважды щелкнуть эти функции, чтобы активировать их (первый щелчок-«выбрать», Второй щелчок-«активировать».
Обратите внимание:
Когда вы находитесь в окне редактирования, вы можете вставить значения с помощью следующих клавиш:
X-: перемещает курсор влево
X +: перемещает курсор вправо
Y-: уменьшение значения
Y +: увеличивает значение
Зажим-Крепление: введите
Z +: отменить
8 система координат
С пультом управления очень легко управлять координатами машины и офсетными координатами работы. Нажмите FRO/SRO/SJR (с этого момента только называется FRO) 6 раз, пока не будет выделена система координат. Здесь вы можете отобразить G54 на G59 и MACH (координаты машины), нажав A + и A-
Наконечник
После выбора функции с помощью клавиши FRO вы используете кнопку a + для выбора и
A-кнопка для изменения значения.
Если функция может быть изменена, открывается окно редактирования, и вы можете изменить с помощью:
X-: перемещает курсор влево
X +: перемещает курсор вправо
Y-: уменьшение значения
Y +: увеличивает значение
Зажим-Крепление: введите
Z +: отменить
9, состояние M3/M5,M8/M9 или M10/M11
M3/M5: Start/Stop шпиндель
M8/M9: запуск/остановка охлаждения
M10/M11: запуск/остановка смазки
10, скорость вращения шпинделя
S означает скорость вращения шпинделя. Нажмите FRO, пока S не будет выделен, нажмите A, чтобы изменить и изменить значение, которое вы хотите.
На дисплее показаны два значения. Левое значение-это Скорость вращения шпинделя в реальном времени, правое значение показывает скорость вращения шпинделя по умолчанию. Скорость вращения шпинделя по умолчанию может быть изменена, используйте A- key для изменения.
11, скорость подачи
F означает скорость подачи. Нажмите FRO, пока F не будет выделен, нажмите A, чтобы изменить и изменить значение, которое вы хотите.
На дисплее показаны два значения. Левое значение-это скорость подачи в реальном времени, правое значение показывает скорость подачи по умолчанию. Скорость подачи по умолчанию может быть изменена, используйте A- key для изменения и редактирования.
12,SJR
SJR контролирует пробежку машины. Нажмите FRO, пока SJR не будет выделен.
Первый вариант: режим
Проверьте окно 18 и вы можете увидеть, в каком режиме пробежки вы находитесь. При нажатии режима вы можете изменить пробежку на непрерывный, шаг или MPG, окно 18 отобразит эту функцию.
Когда в режиме Cont, A + и A-может регулировать скорость с шагом 10%
Когда в шаговом режиме, A + и A-можно изменить между 4 расстояниями, установленными #2020,#2021,#2022,#2023.
Когда в режиме MPG вы можете использовать MPG для пробежки машины
Второй вариант: пробежка определенного расстояния
13, СРО
SRO контролирует Скорость вращения шпинделя. Нажмите FRO, пока SRO не будет выделен, используйте A + и a_для регулировки скорости шпинделя с шагом 10%
14 из мультфильма «Холодное сердце»
FRO контролирует скорость подачи. Нажмите FRO, пока не будет выделено. Используйте A + и A-для регулировки скорости подачи с шагом 10%
15, время работы
В этом столбце отображается время обработки кода G. Задержка во время паузы
16, обработки файл
В этом столбце отображается имя файлов обработки. В формальной ситуации он показывает только имя файла. В случае настройки CONT, он также покажет содержимое файла.
17 рабочее состояние
В этом столбце отображается рабочее состояние. Состояние и последствия могут отображаться следующим образом:
Занят: операция выполняется
Сброс: Сброс мигания = контроллер не активен. Для активации контроллера нажмите кнопку Reset
Готово: готовое состояние. Контроллер готов, и все операции могут быть выполнены
18, корма, статус
В этом окне Показан статус подачи бега и обработки файлов.
Авто: отображается во время обработки и выполнения файла кода G
CONT: означает непрерывную пробежку. Вы можете пробежать вручную с помощью клавиш «-» или «+» X Y Z и A. Короткий Щелчок будет перемещать ось в определенном шаге, длинный Щелчок будет перемещать ось до тех пор, пока вы не отпустите
Шаг: бег в шаговом режиме
MPG: режим MPG. MPG принимает контроль над пробежкой
2-й: 2-й режим. В 2-ом режиме вы можете выбрать все функции, отображаемые в окне 7
19 Mach координат
В этом окне отображаются значения мачаничных координат во времени.
В файле страница:
1, изменить каталог
«...» Отображается в «Return to previous menu»
2. Список файлов текущего каталога
Показывает папки и файлы в текущей папке
3. В столбце «размер файлов» указан размер файла в байте
4. Время и дата изменения
5. Клавиши управления клавиатурой
В версии 3,1 мы добавили методы работы клавиатуры, на странице файлов пользователи также могут использовать клавиши на клавиатуре для работы.
Примечание: для выбора файла, вы также можете использовать MPG и USB клавиатуру, чтобы повернуть и узнать, если список файлов слишком длинный.
Пункт страница:
1. Номер параметра
Каждый параметр имеет определенное число, параметр может быть изменен.
2. Имя параметра
Определение параметра указано в столбце «имя параметра». Все параметры делятся на группы в соответствии с их функциями.
3. Параметры и соотношение цена/качество
В столбце «значение параметра» указано значение каждого параметра. Это значение можно настроить
4. Параметр блок
Блок параметров отображает единицы каждого параметра.
Примечание: для выбора параметров, вы можете использовать usb-клавиатуру и MPG, чтобы быстро найти файлы.
Детальные параметры infomation, пожалуйста, просто проверьте руководство пользователя DDCS V3.1.
4. DDCS V3.1 определение клавиш на панели контроллера
Для детальной работы с панелью, пожалуйста, обратитесь к руководству пользователя DDCS V3.1.
5. Методы работы с usb-клавиатурой
В новой версии 3,1, чтобы предоставить более удобные варианты работы для клиентов, пользователи не только могут использовать панель контроллера для работы, но также могут использовать клавиатуру и MPG. Здесь мы описываем методы работы с помощью клавиатуры.
Важно: Пожалуйста, выберите клавиатуру с usb-подключением и с числовым подкладом.
6. Параметр инструкция
Пожалуйста, прочитайте руководство пользователя DDCS V3.1 для инструкции по параметрам.
7. Код DDCS V3.1 G и код M
8. Вопросы и ответы
В1: Когда я включаю контроллер, появляется звуковой сигнал и сигнал сброса мигает, я много раз нажимал кнопку Reset, но все еще не могу нормально работать?
A: 1) Проверьте, активен ли сигнал сброса MPG, вы можете снять MPG или установить Резервное значение #429;
2) Пожалуйста, проверьте «внешний ключ», который определяется как сброс был запущен, вы можете изменить определение;
В2: почему все мои подключения к входу и выходному сигналу верны, но сигнал все еще отключен?
О: контроллеру DDCS V3.1 нужны два источника питания для правильной работы. Один для контроллера системы один для порта IO. Только при подаче IO питания, входные и выходные сигналы, MPG может иметь мощность для работы.
В3: почему мое подключение к MPG правильно, но MPG все еще не работает должным образом?
О: MPG требует питания IO для работы, пожалуйста, проверьте источник питания порта IO.
В4: почему я перестал поворачивать руль на MPG, но машина все еще работает?
О: если #448 = 0, откройте режим управления MPG, означает, что MPG будет работать в точном режиме. В точном режиме MPG отправит каждый Пульс ручной работы. Если вы хотите, чтобы когда вы прекратите поворачивать руль, то машина прекратит работать, вы просто установите #448 = 1.
Q5: Когда я включаю контроллер, мой экран всегда остается на открытой странице?
О: пожалуйста, перейдите на веб-сайт и загрузите последний установочный файл, Обновите свой контроллер. Если все же возникают проблемы, свяжитесь с фабрикой и запросите техническое обслуживание.
Вопрос 6: Почему мой контроллер всегда находится на одной странице, он не может измениться, даже если я сделал много операций?
A: 1) Проверьте, срабатывает ли мягкий предельный сигнал или жесткий предельный сигнал;
2) основной номер программы DDCS-0. Если номер программы (например, O0001) указан в вашем g-коде, измените его на O0000 или удалите его.
Вопрос 7: почему я уже устанавливал язык контроллера на странице Param, но мой контроллер все еще отображается на китайском языке?
О: после установки нового языка, перезагрузите контроллер, затем ваш контроллер отобразит язык, который вы установите.
В8: в период обработки ничего не произошло, даже я нажал кнопки.
О: проблема может быть от электромагнитных помех, решения:
1: Не используйте usb-кабель, просто вставьте u-диск в usb-порт контроллера.
2: металлическая часть usb-кабеля не может касаться блока контроллера, а также вы можете заблокировать магнитное кольцо на usb-кабеле, чтобы игнорировать шум.
3: проводка от инвертора к контроллеру, пожалуйста, используйте экранированный кабель, в зависимости от системы сервопривода к контроллеру, пользователь должен использовать экранированный кабель, чтобы избежать помех.
В9: Может ли хоминг siganl и лимит сигнала поделиться одним переключателем?
О: Да, вы можете.
В10: Почему мой дисплей toolpath не подходит к экрану или моему экрану toolpath?
A: Когда это новый файл, и это первый раз, когда контроллер запускает файл, дисплей toolpath может быть слишком маленьким или слишком большим для экрана, это может произойти. Пожалуйста, не отображайте Toolpath. Просто дайте контроллеру полностью запускать файл один раз, контроллер будет знать размер файла, в следующий раз, когда система может настроить дисплей и показать правильный размер toolpath.
В11: я только что проверил все проводки и настройки, все правильно. Но контроллер по-прежнему не может работать с файлами очень хорошо, если мне нужна поддержка технологии, какие файлы я поставлю на фабрику для устранения проблем?
A:
1) Настройка файла в системе контроллера
2) файл g-кода, который вы используете
3) описание проблемы
Пожалуйста, отправьте файлы нашей технологической команде, мы будем использовать ваши файлы, чтобы проверить проблему.
