Artificial Lift Coiled Tubing Torque Anchor with 4 Blocks 5 1/2" * 2

Якорь с крутящим моментом-это простой и надежный подповерхностный инструмент для предотвращения отвода труб при использовании насосов с прогрессивной полостью (ПК). Он передает крутящий момент насоса ПК к стенкам корпуса.

Возможность его обхода не уступает ни одному. В большинстве конфигураций он предлагает более 95% потенциального байпаса, доступного после аналогичного размера EUE муфты.

Кроме того, поскольку он остается централизованным, нет ограничений на размер насоса.

Якорь Torque также имеет уникальную способность для трубопровода катушки 3/4 дюйма для обхода якоря плавно независимо от ориентации внутри трубопровода.

Якорь Torque использует клиновидные опорные блоки, которые укусываются в стенку корпуса, когда крутящий момент правой руки генерируется в трубе. Эти Якорные блоки подпружинены так, чтобы передача крутящего момента к корпусу была немедленно (по часовой стрелке), и трубопровод может свободно вращаться влево (против часовой стрелки).


Приложений

Обратная сторона трубопровода для прогрессивных применений насоса полости

Глубокие Скважины и Горизонтальные скважины

Слитого тяжелого масла ситуациях

Крепление с максимальными требованиями к байпасу



Особенности и преимущества

Прочная, надежная конструкция

Пружинные опорные блоки

Прост в использовании

Обеспечивает максимальную байпас

Легко исправить, продлевая срок службы инструмента

Корпус информация				7 "* 3 1/2" EUE якорь
7 "вес корпуса (Ibs/ft)	7 "вес корпуса (кг/м)	7 "корпус ID (дюймы, ref API таблица 1,1)	Доступный кольцевой участок между корпусом ID и 3 1/2 EUE Box OD (in2)	Фактические диаметр катушки Обход без дрейфа (дюймы)	Возможность обхода трубопровода катушки (дюймы)	Кольцевая область (in2)	% Доступных кольцевых зон	У нас есть больше доступных кольцевых площадей, чем у конкурирующих общих якорей...
17	25,30	6,58	17,668	1,019	3/4	16,480	93%	12%
20	29,76	6,456	16,831	0,978	3/4	15,840	94%	13%
23	34,23	6,366	15,925	0,933	3/4	15,113	95%	15%
26	28,69	6,276	15,031	0,888	3/4	14,376	96%	17%

Бег процедуры

Процедура работы якоря проста. Якорь Устанавливается под насосом и может свободно работать внутри и снаружи колодца. Когда якорь достиг требуемой глубины, нанесение примерно 300 ft-lbs правого крутящего момента, будет надежно подключать Якорные блоки к стенке корпуса. Установочный крутящий момент может быть заблокирован и начата работа насоса.

Чтобы отключить якорь, Просто прекратите работу насоса и расслабьте начальный крутящий момент.


Дополнительные размеры

4,5 "x 2,875" EUE

5,5 "x 3,5" EUE

6,625 "x 2,875" EUE

6,625 "x 3,5" EUE

9,625 "x 3,5" EUE

Может быть в наличии.

Пользовательский размер и конфигурации также доступны

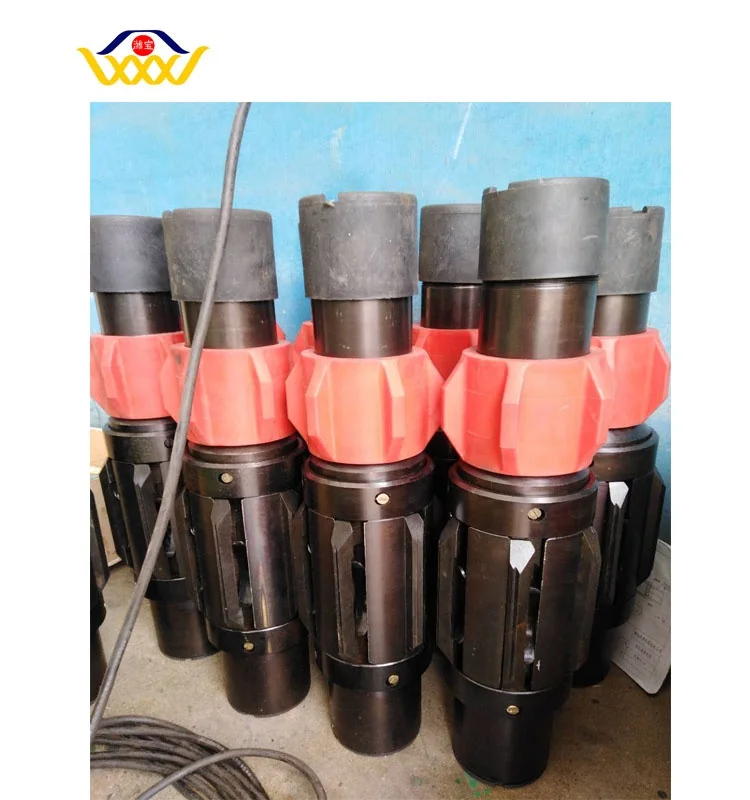

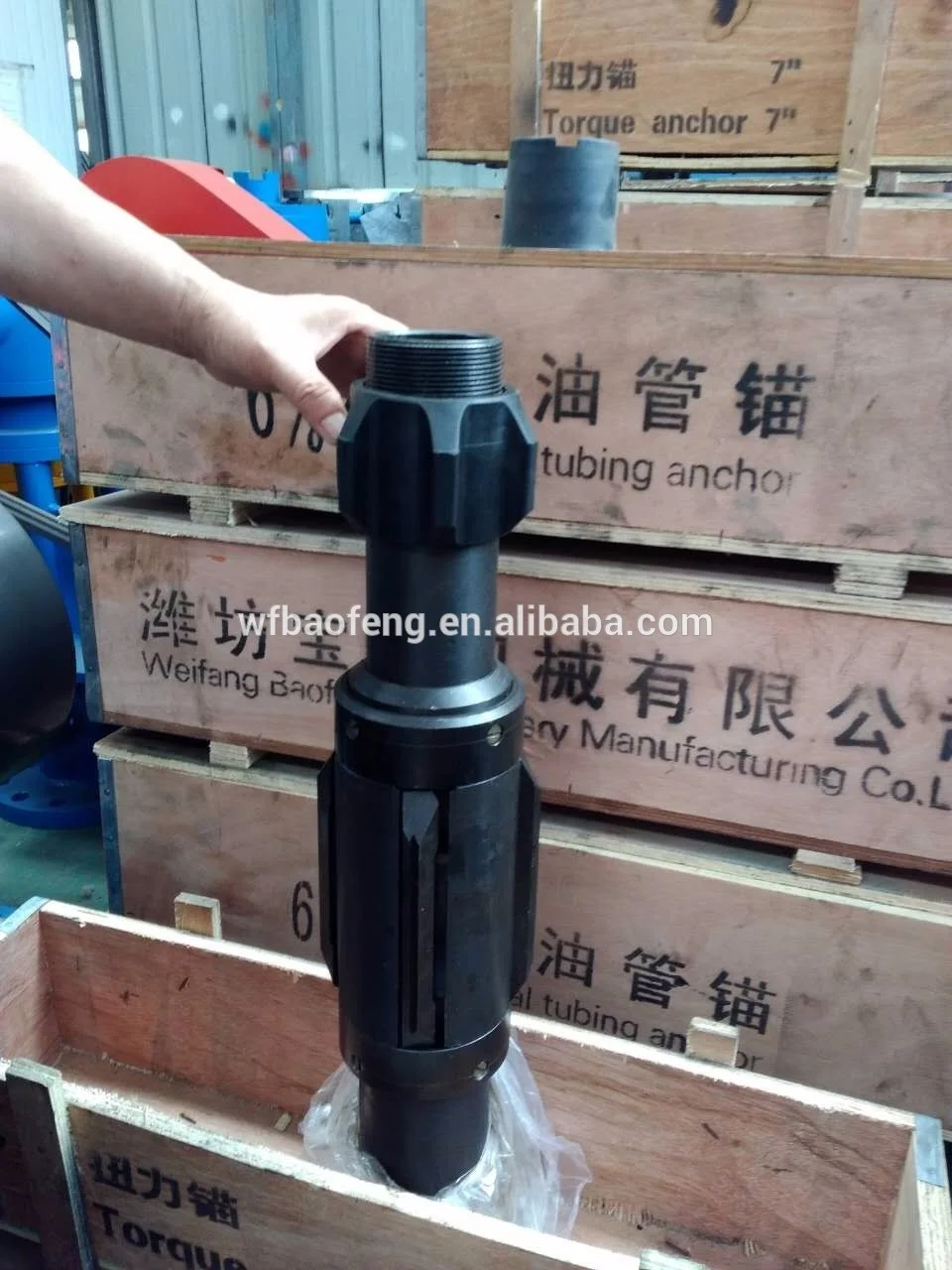

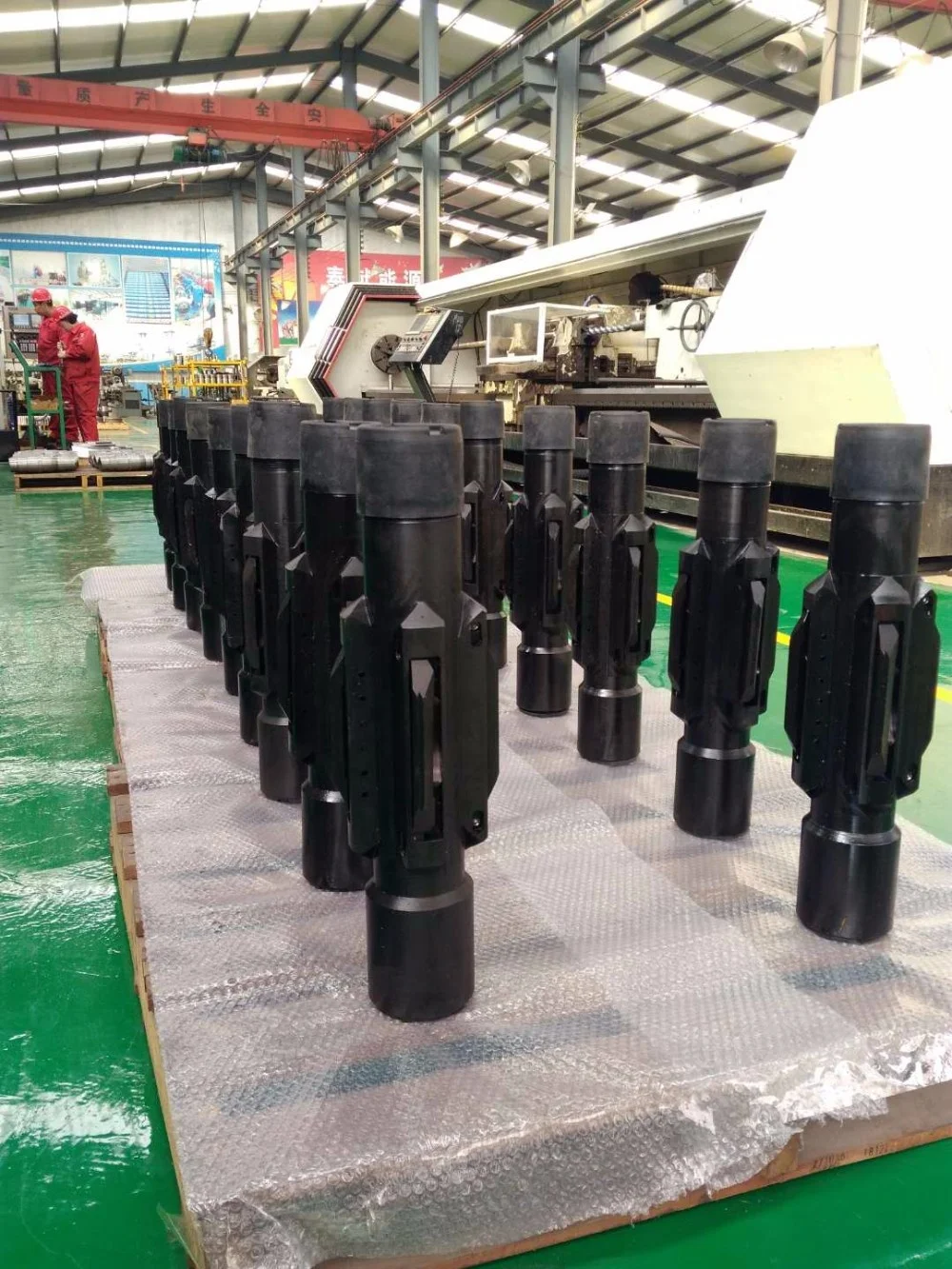

Детальные изображения

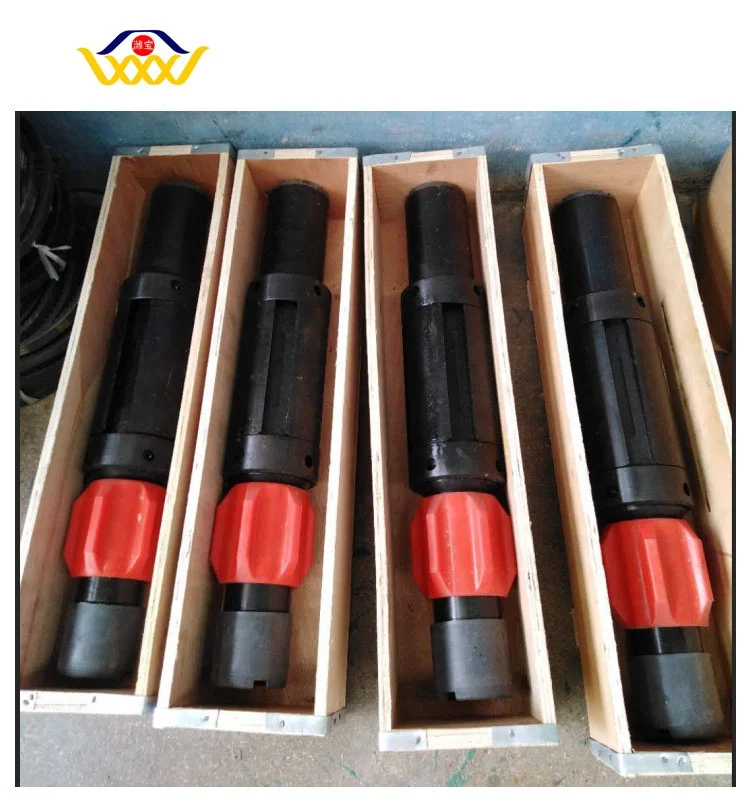

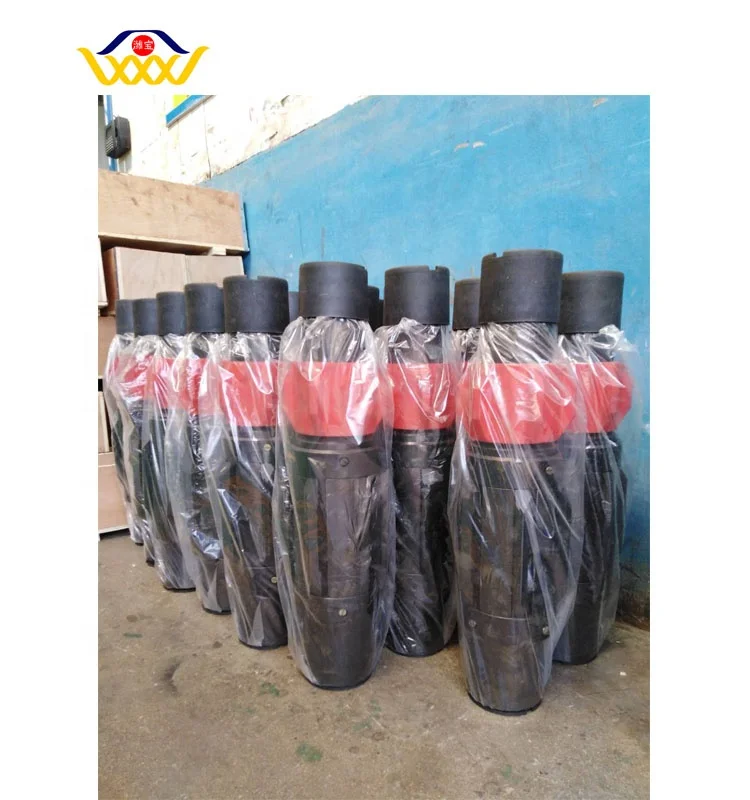

Упаковка
