Тестовая картинка только для справки, пожалуйста, преобладайте!

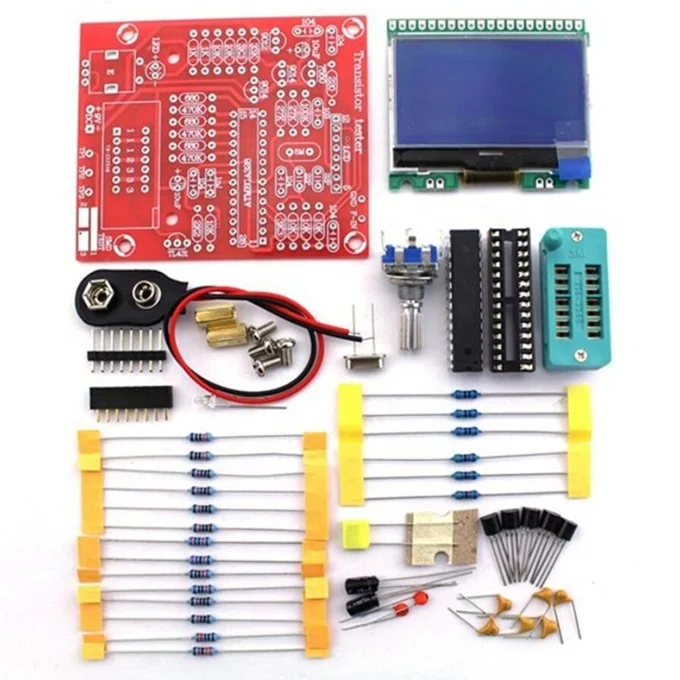

Этот товар-набор для самостоятельной сборки, нужно припаять его самостоятельно!
1. одна ключевая операция измерения, Автоматическое отключение питания. Ток выключения только 20nA, поддержка работы от аккумулятора
2: автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канал MOSFET, JFET полевой эффект Транзисторы, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Автоматическое обнаружение коэффициента усиления тока (B) определения штифта и включение напряжения транзистора и соединения эмиттера (Uf), транзистора Дарлингтона через высокое пороговое напряжение и высокий ток распознавания усиления.
3: может обнаруживать биполярные транзисторы и внутренний защитный диод MOSFET и отображать на экране. Может быть измерено пороговое напряжение и емкость ворот MOSFET.
4: поддержка двух измерений сопротивления, потенциал также может быть измерен. Наивысшее разрешение составляет 0,1 Ом измерения сопротивления, Наивысшее измеренное значение 50 м евро.
5: диапазон измерения емкости от 25pf до 100mF (10 мкФ). Разрешение до 1 пФ. 0,09 мкФ постоянной ёмкости, универсальный конденсатор может быть обнаружены выше эквивалентного последовательного сопротивления (ЭПС), разрешением 0,01 Ом. Чтобы отобразить значение потери напряжения конденсатора и Увеличить емкость отдельной линии измерения ESR, доступно онлайн (на цепи) Прямое измерение значения конденсатора и ESR, простое обслуживание и устранение проблем емкости.
6. Диапазон измерения индуктивности 0,01 mH-20 H, в противном случае он будет отображаться по мере того, как устойчивость, в том случае, если индуктор сопротивления постоянного тока выше, чем 2100 будет отображаться как европейского сопротивления.
7. может отображаться два диода в правильном направлении, показывая падение напряжения вперед. СВЕТОДИОД, обнаруженный как диод, перенапряжение вперед выше, чем обычно. Два светодиода обнаружены как двойной диод. Одновременное Обнаружение светодиодных вспышек, очень интуитивно понятное.
8. Каждый тест времени составляет около двух секунд, только большая емкость и высокая индуктивность измерения займет много времени
Дополнительные функции:
1. прямоугольная волна генератор сигналов, дополнительный встроенный в пределах от 1 Гц до 2 МГц стойло прямоугольную волну сигнала;
2. Генератор импульсного сигнала PWM для 1-99% модулированного сигнала ширины импульса;
3. частотомер функция, может пройти тест 1 HZ-25 кГц или более высокой частоты сигналов (в данном случае незначительное снижение точность)
Инструкции по использованию:
1. резисторная Сварка. Если вы не знакомы с хроматическими кругами, пожалуйста, проверьте сопротивление с помощью мультиметра.
2. другие компоненты сварки. Пожалуйста, убедитесь, что тип транзистора и направление верны.
3. Подключите с блоком питания (9В батареи или 5,5 V-12 V внешний источник питания постоянного тока) вместо того, чтобы связаться с M328 и на ЖК-дисплее. Затем Измерьте напряжение между контактом 7 и контактом 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что счетчик работает в нормальном состоянии.
4. отключите питание, соединиться с M328 и на ЖК-дисплее. После завершения установки Подключите к источнику питания.
5. подробное руководство по установке: https://www.dropbox.com/sh/uo7nr7xet09esbu/AAAMAjU0sE2hFqCXe0VAsGM_a?dl=0
Технические характеристики:
Дисплей: 12864
Напряжение: DC5.5-12V
• Сила тока: 24mA
Источник питания: аккумулятор 9 В (не входит в комплект)
Измерение сопротивления: Max.50
Разрешение сопротивления: 0,1
Измерение емкости: 25pF ~ 100mF
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение индуктивности: 0,01 mH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in
Размер печатной платы: 7,5*6 см/3 * 2.4in
Размер упаковки: 9,5*9,5*3,5 см/3,7*3,7 * дюйма
Вес упаковки: 81 г/2,8 унций
Содержимое упаковки
100% абсолютно новый

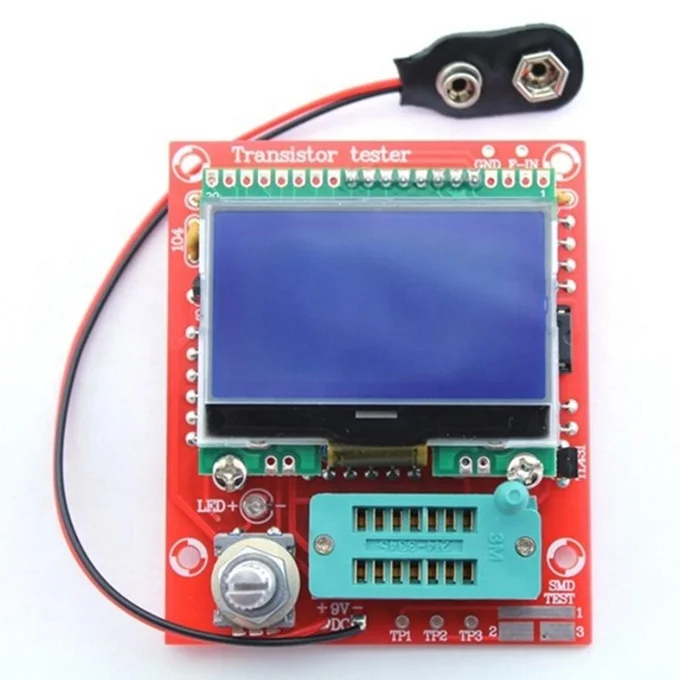

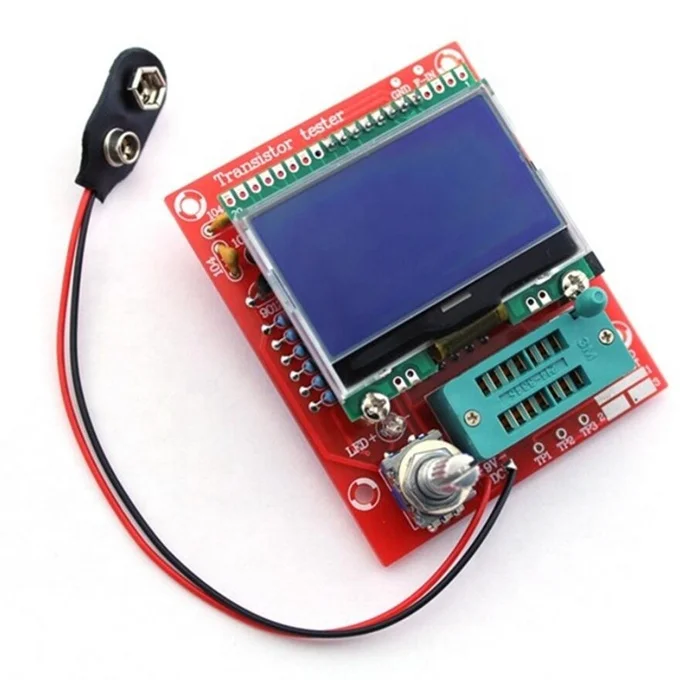

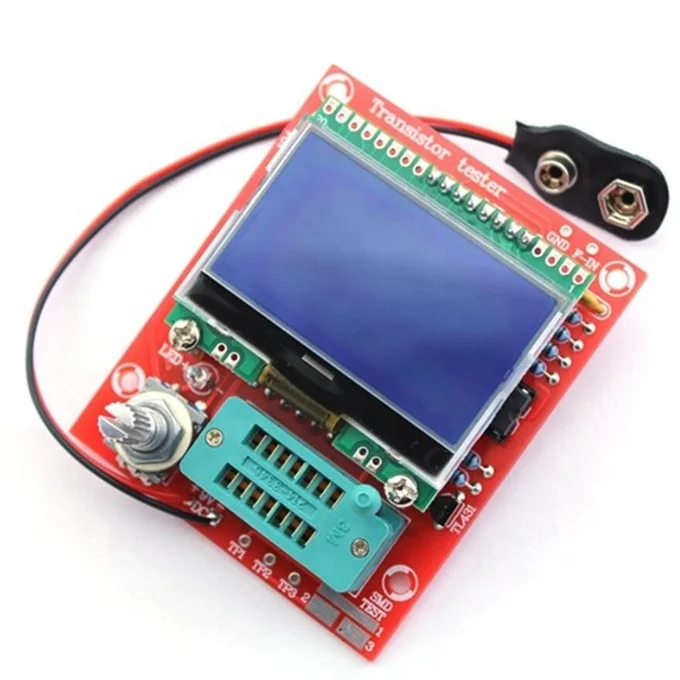

(1 шт.) "сделай сам" M328 Транзистор тестер LCR диод постоянной ёмкости, универсальный Конденсатор СОЭ метр ШИМ прямоугольная волна
