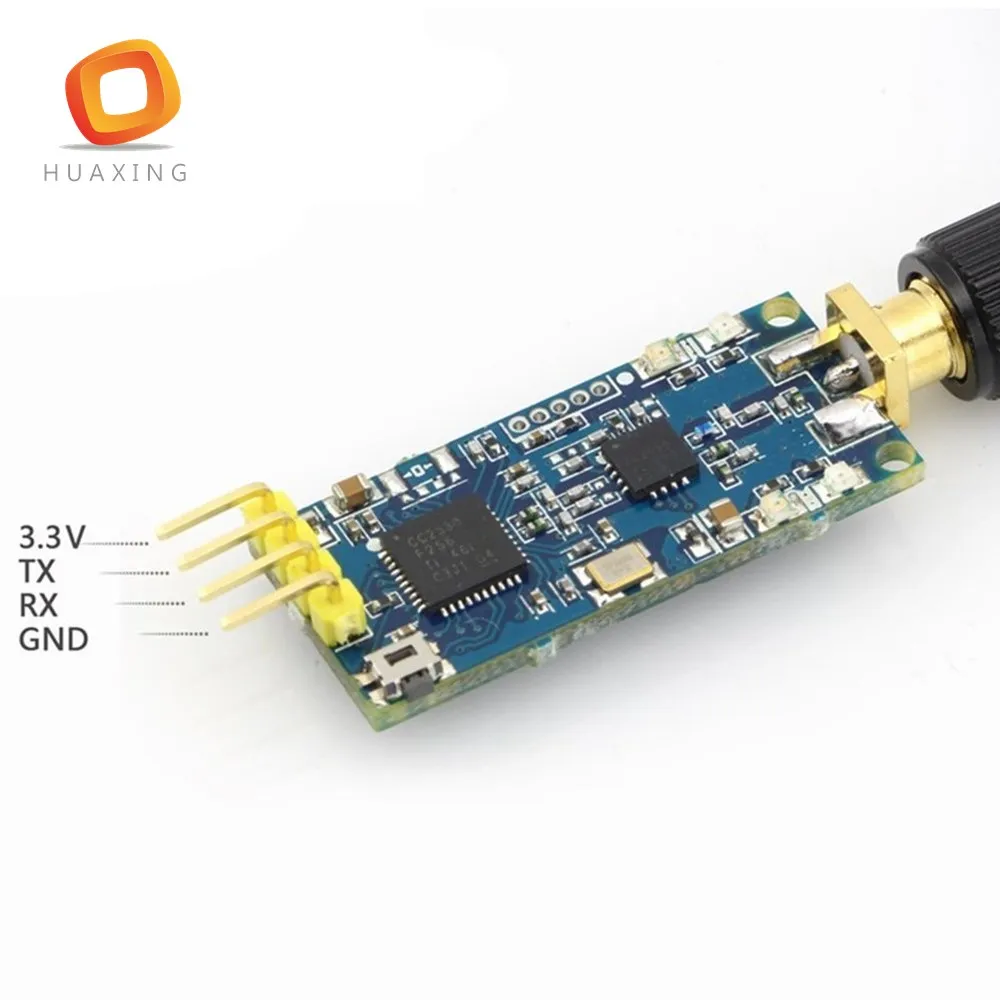

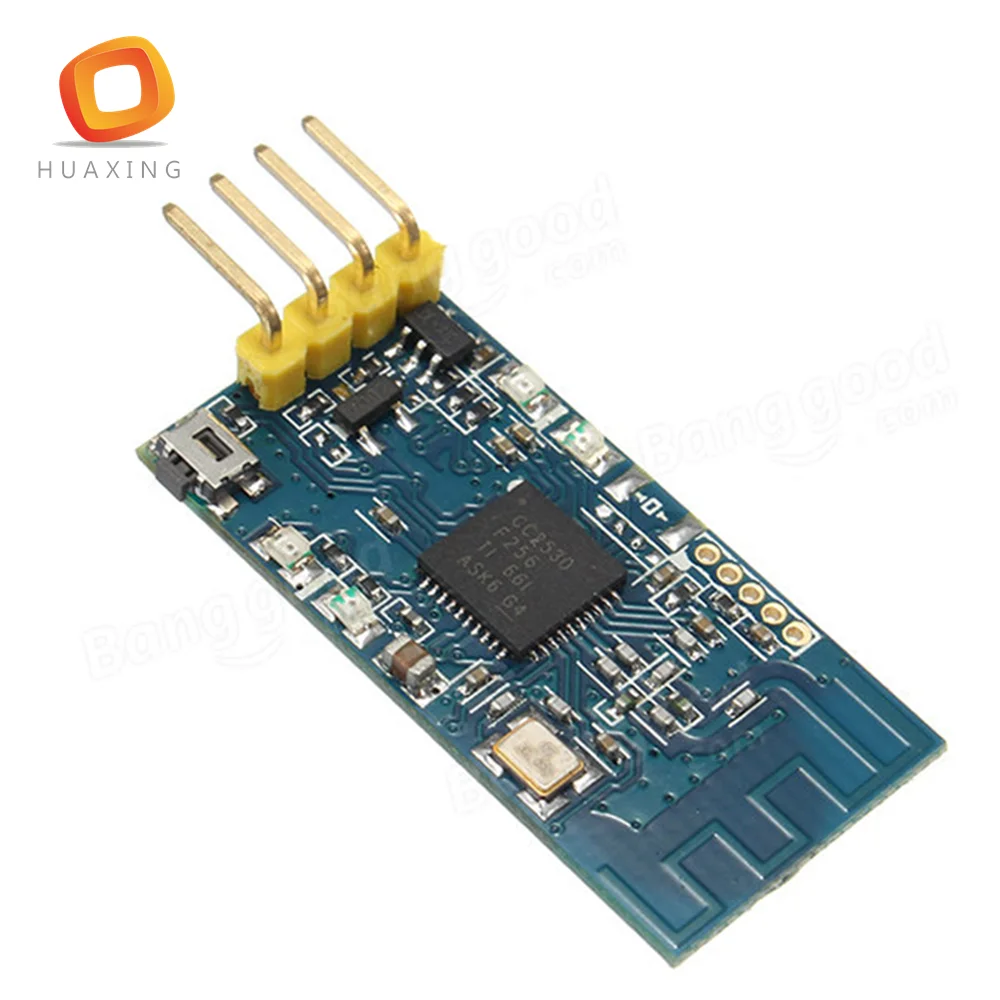

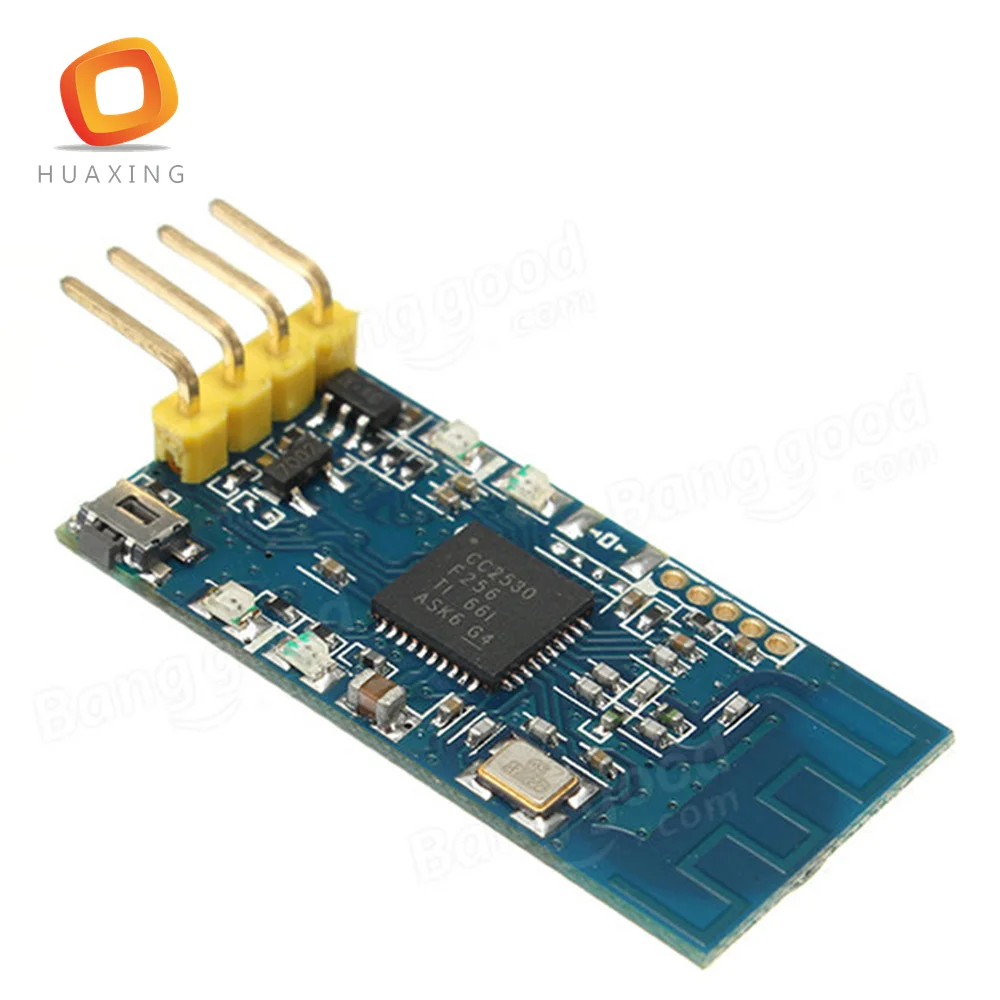

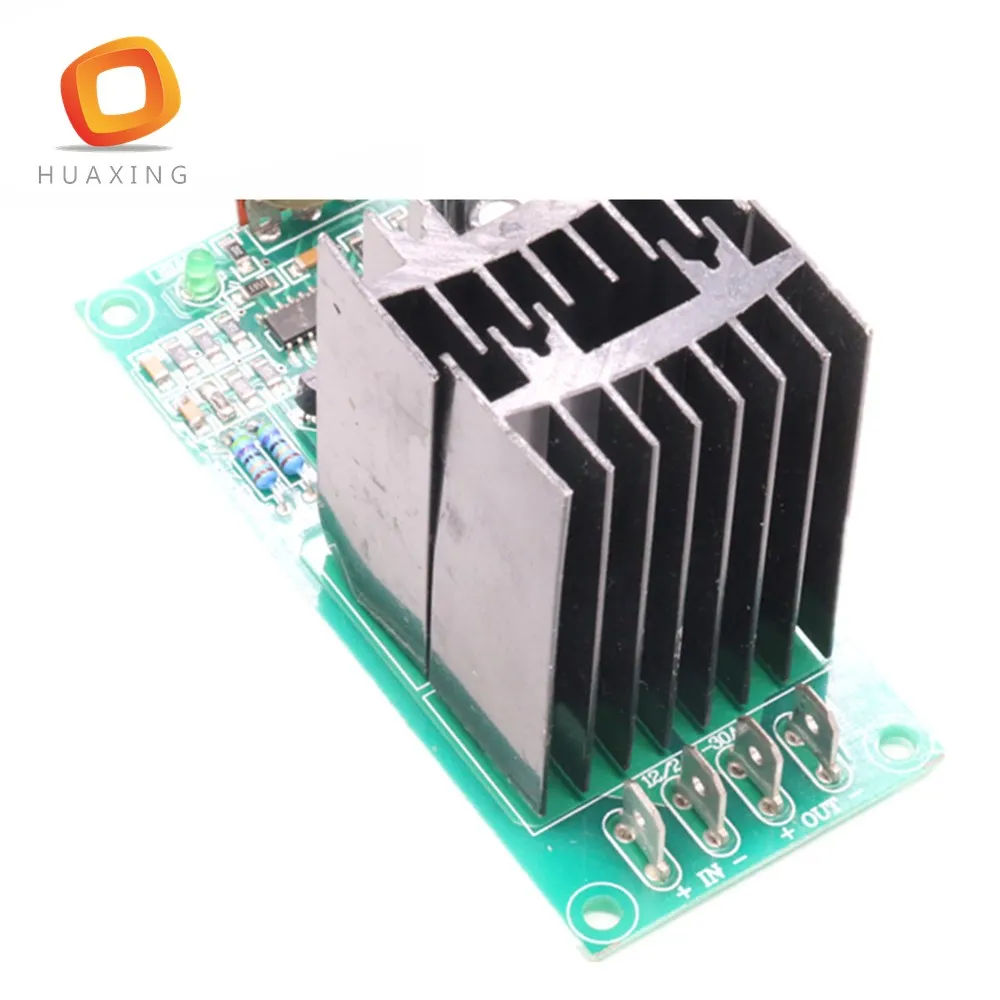

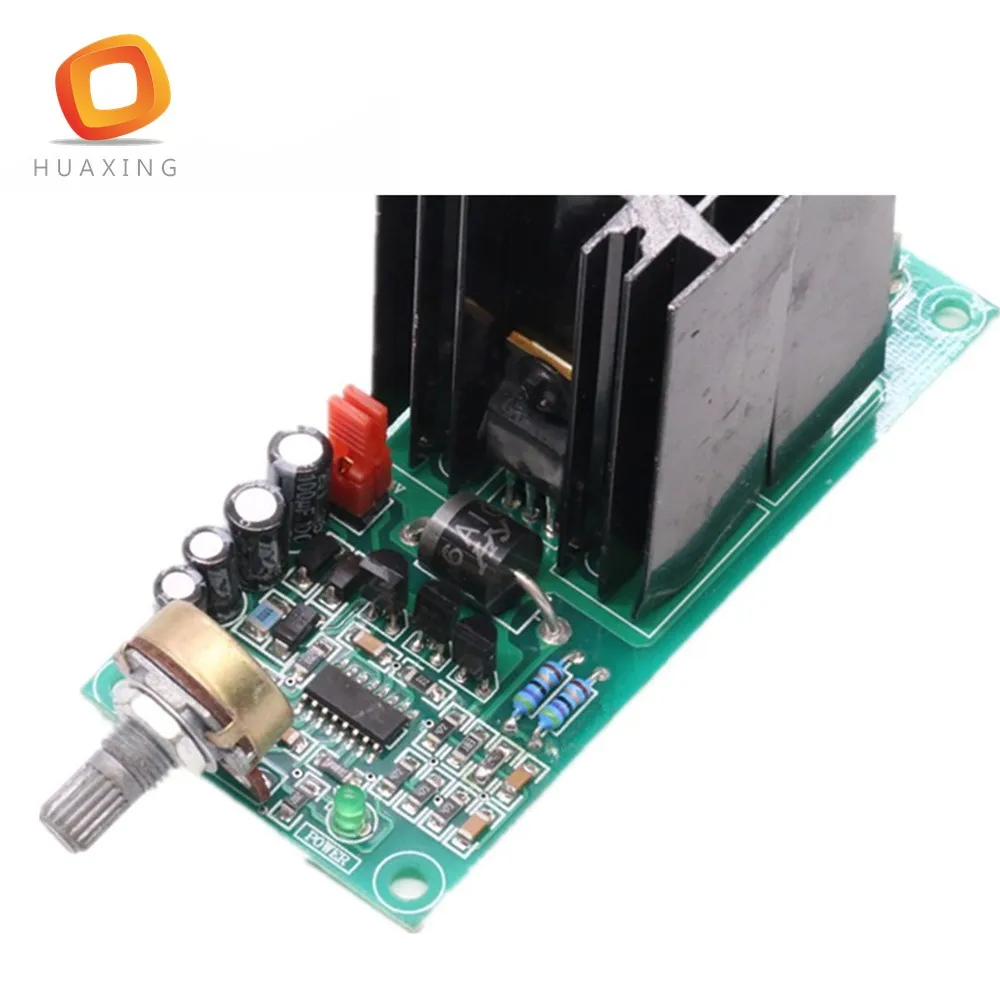

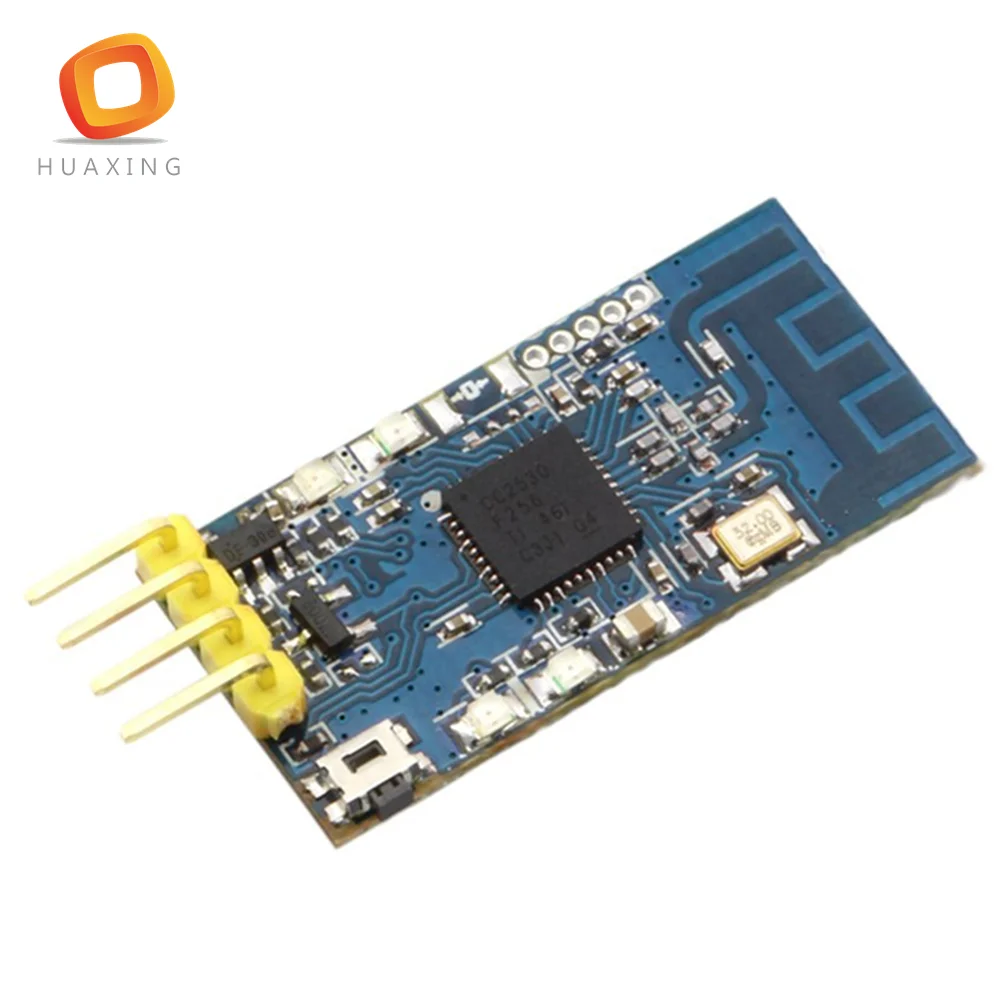

OEM завод gerber файл bomlist индивидуальные электронные платы Материнская плата pcb pcba сборка
Материал основы | FR4,High-TG FR4,CEM3, алюминий, высокая частота (Rogers,Taconic,Aron,PTFE,F4B) |
Слоев | 1-4 слоя (Alunimum), 1-32 слоя (FR4) |
Макс панель | 1550 мм * 800 мм |
Толщина меди | 0,5 унций, 1 унций, 2 унций, 3 унций, 4 унций |
Прибор для тестирования диэлектрической толщины | 0,05 мм, 0,075 мм, 0,1 мм, 0,15 мм, 0,2 мм |
Доска толщина ядра | 0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 3,0 мм и 3,2 мм |
Толщина платы | 0,4 мм-4,0 мм |
Допуск по толщине | +/-10% |
Обработка алюминия | Сверление, нарезание, фрезерование, прокладка, штамповка, Доступна вкладка для отключения |
Мин отверстие | 0,2 мм |
Максимальное рабочее напряжение | 2,5 kVDC (0,075 мм диэлектрик), 3,75 kVDC (0,15 мм диэлектрик) |
Минимальная ширина дорожки | 0,2 мм (8 мил) |
Мин трек разрыва | 0,2 мм (8 мил) |
Мин SMD Pad шаг | 0,2 мм (8 мил) |
Поверхностная обработка | HASL бессвинцовый, ENIG, позолоченный, Immersion Gold,OSP |
Цвет паяльной маски | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
Легенда цвет | Черный, белый, и так далее |
E-тест | Да |
Rohs, CE, UL | Да |
Эталона | IPC-A-600G класс 2 |
Специальные отверстия | Точечная облицовка, отверстия для чашек |
HUA XING PCBA LIMITED
Краткие сведения
3. Подробные условия для сборки печатных плат
Технические требования:
1) Профессиональная технология поверхностного монтажа и пайки через отверстие
2) Различные размеры, такие как 1206,0805,0603 компоненты технологии SMT
3) Технология ICT (Тест цепи),FCT (функциональный тест цепи).
4) сборка печатных плат с сертификацией UL,CE,FCC,Rohs
5) технология пайки азотного газа для SMT.
6) Высокая стандартная SMT & паяльная сборочная линия
7) высокая плотность технологии размещения платы
4. Технического потенциала
5. Поставщик материалов PCB
6. Упаковка
8. Запросы на PCB или PCB сборочные файлы
1) файлы Gerber печатной платы
2)BOM (спецификация) для сборки
Чтобы сократить время выполнения заказа, пожалуйста, сообщите нам, если есть какая-либо приемлемая Замена компонентов.
3) метод тестирования и тестовые крепления при необходимости.
4) файлы программирования и инструмент программирования при необходимости
5) схема, если нет
9. Наш завод
10. Визит клиента
2) услуги клонирования и копирования
3) обслуживание прототипов
4) изготовление прессформы и литье пластика
5) FPC для изготовления
6) Сервис цепочки поставок
Более подробная информация о нас, пожалуйста, Сканируйте веб-сайт:Http:/www.Ems-pcba.com
Если есть какие-либо вопросы, пожалуйста, не стесняйтесь связаться с нами, мы ответим в течение 24 часов!
