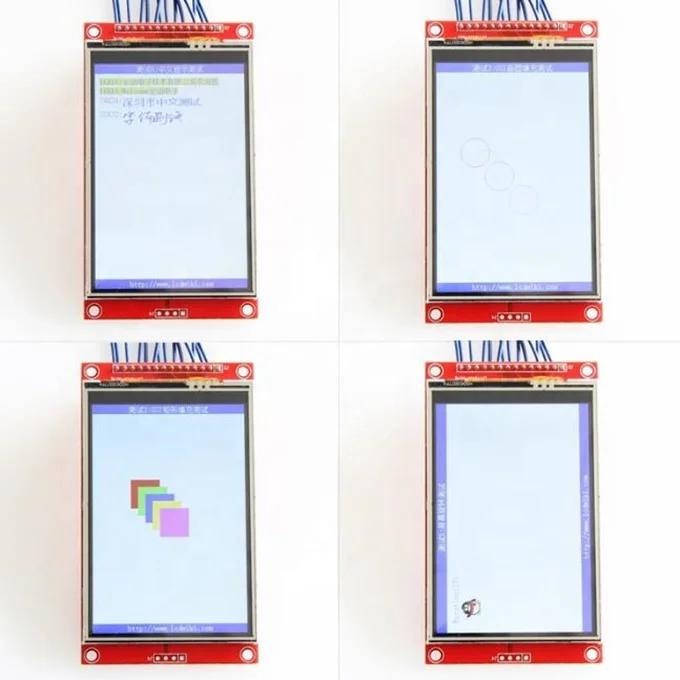

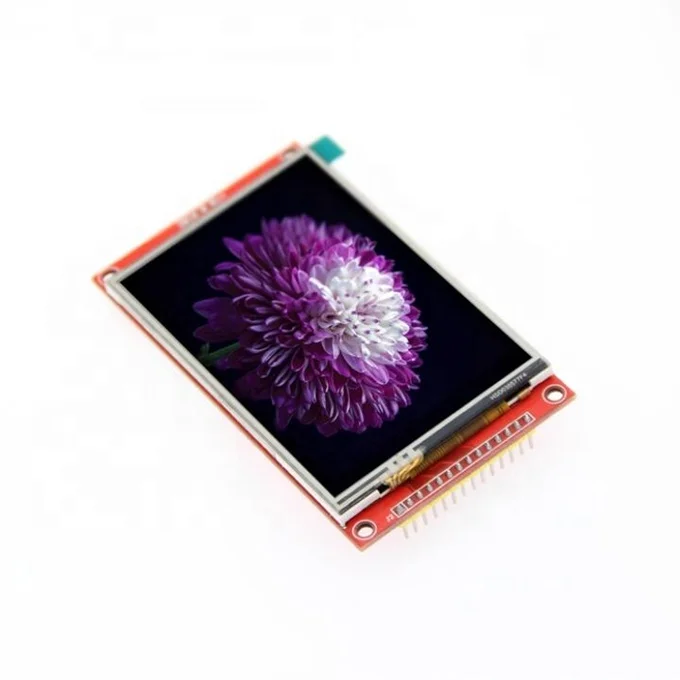

3,5-дюймовый цветной экран, поддержка 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета
480X320 разрешение, дополнительные функции касания
С помощью последовательной шины SPI требуется всего несколько IOs, чтобы осветить дисплей

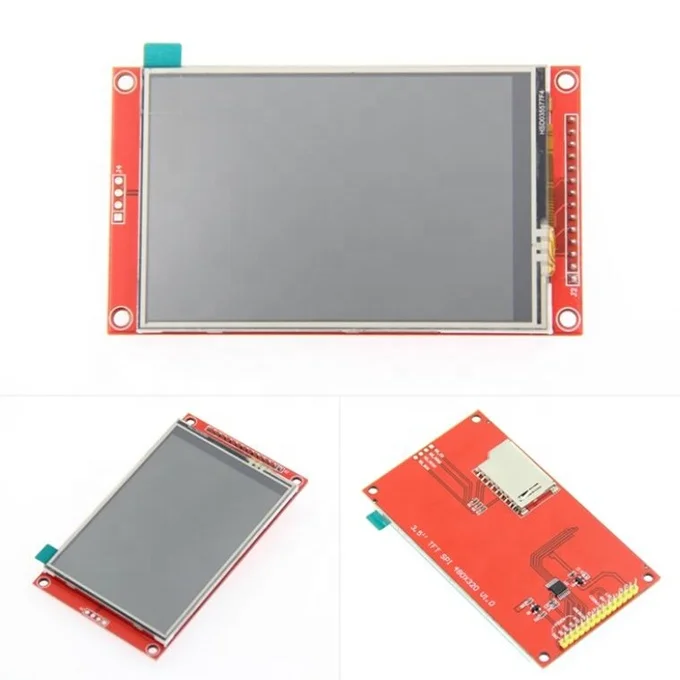

Легко расширить эксперимент со слотом для sd-карты
Предоставить богатый образец программы
Стандарты военного процесса, долгосрочная стабильная работа
Обеспечить техническую поддержку базового драйвера
Параметры продукта
Название
Параметр
Цвета дисплея
Цветная (RGB) 65 к цветной сенсорный экран
Артикул:
Сенсорный экран: MSP3520
Нет сенсорного экрана: MSP3521
Размер экрана
3,5 (дюйм)
Тип
На тонкопленочных транзисторах на тонкоплёночных транзисторах
Драйвер IC
ILI9488
Разрешение
480*320 (пиксель)
Интерфейсный модуль
4-провод SPI интерфейс
Активная область (зона АА)
48,96x73,44 (мм)
Модуль размер печатной платы
56,34x98 (мм)
Рабочая температура
-20 ℃ ~ 70 ℃
Температура хранения
-30 ℃ ~ 80 ℃
VCC напряжение питания:
3,3 V ~ 5V
Материнскую плату порт ввода-вывода напряжения
3,3 V(TTL)
Потребляемая мощность
О 90mA
Интерфейс высокой четкости
Номер
Pin-код этикетки
Описание продукта:
-1 шт.
VCC
5V/3,3 В Потребляемая мощность
2
GND
Заземления
3
CS
ЖК-чип выбрать сигнал, низкий уровень включить
4
Сброс
ЖК-сигнал сброса, низкий уровень сброса
5
DC/RS
ЖК-Регистратор/сигнал выбора данных,
Высокий уровень: регистр, низкий уровень: данные
6
SDI(MOSI)
SPI bus сигнал записи данных
7
SCK
SPI часы сигнала
8
Светодиодные лампы
Управление Подсветкой, высокоуровневое освещение,
Если не держать под контролем, подключение 3,3 V всегда яркий
9
SDO (МИСО)
SPI bus считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключить его
(Ниже приведена проводка сигнальной линии сенсорного экрана, если вам не нужна Функция касания или сам модуль не имеет функции касания, вы не можете их подключить)
10
T_CLK
Сенсорный сигнал на автобус SPI
11
T_CS
Чип сенсорного экрана выберите сигнал, низкий уровень включен
12
T_DIN
Сенсорный экран SPI, вход
13
T_DO
Сенсорный экран SPI bus
14
T_IRQ
Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания
