Студийный передатчик STL отправляет радиостанцию или телевизор udio video

Описание и отзывы

Трекер стоимости

Характеристики

Это часто необходимо потому, что лучшие места для антенны находятся на вершине горы, в тех случаях, когда значительно короче башня не требуется, но в тех случаях, когда студия полностью нецелесообразна. Даже на плоской поверхности, по центру станции допускается зона покрытия не может быть рядом студия расположение или в населенный пункт в тех случаях, когда передатчик будет неодобрением сообщество, поэтому Антенна должна быть помещен в нескольких милях или километрах.

В зависимости от местоположения, которые должны быть подключены, станция может выбрать или точка-точка (ПТП) по электронной почте как ссылку какой-либо иной особой радиочастот, или более поздней версии полностью цифровое проводной связи через специальный T1 или E1 (или больше емкости). Радиосвязи также может быть снабжена цифровым или старшего аналогового типа, или гибрид этих двух. Даже на старых все аналогово-систем, несколько аудио-и каналов передачи данных могут быть отправлены через поднесущих.

Введение:

STL10 студия Передатчик Ссылка/междугородних реле УКВ/УВЧ FM коммуникационная система обеспечивает высокое качество передачи аудио канала с разнообразие дополнительно полос. Эти системы обеспечивают большую отказ от помех, превосходное шума, значительно ниже канал перекрестных помех, и более дублирование, чем на данный момент в наличии композитный STL систем.

Особенности:

* Синтезированное от 220 до 260 МГц, 300 до 320 МГц, 320 до 340 МГц, 400 до 420 МГц и 450 до 490 МГц
* Передаваемая и полученная частота может быть легко установлена цифровой передней панелью
* Подходит для цифрового аудио. Дозвуковой более модуляции и низкой частоты фазового искажения осуществляется при помощи обратной связи цепи для того чтобы exalt качество воспроизводимой музыки самую последнюю цифровых систем.
* Низкий Коэффициент нелинейных искажений искажения: полный коэффициент гармоник и соотношение цена/качество с стерео или подойдет как для повседневной носки, так демодулируется и deemphasized сигналов незначительна.
* Спокойных амплитудно-Частотная характеристика: из-за того, что самое последнее поколение технологии и компоненты точности ровности амплитудно-частотная характеристика абсолютно.
• Низкий уровень шума: отличное соотношение сигнал-шум или в прекрасно подойдет как для повседневной или стерео позволяет использовать этот STL находится в мульти-хмеля сети без снижения качества звука.
* Высокая чувствительность: позволяет уменьшить инвестиции в антенны STL.
* Отлично подходит RF иммунитет: позволяет работать в большинстве враждебные средах РФ.
* Высокий отвод прилегающего канала: получен благодаря отличному механическому экранированию и точности фильтрации RF.
* Высокая стабильность частоты с внутренней температурой компенсируется Кристалл справки.

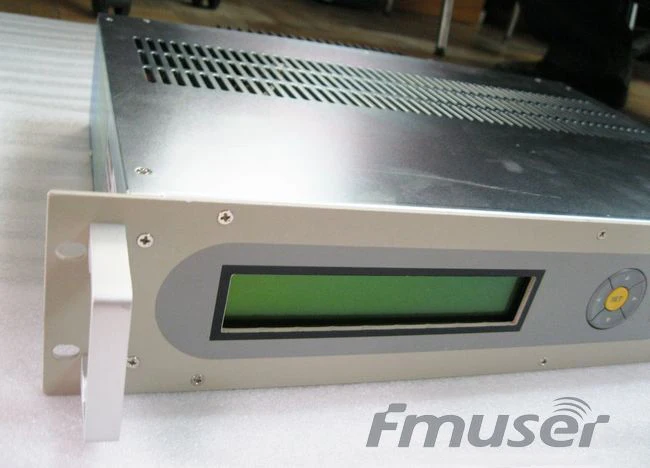

* Интегрированный ЖК-дисплей: Полная диагностика и измерение передней панели ЖК-дисплеев.
* Встроенный информационный дисплей и средства защиты: для всех параметров передачи и защиты от неисправностей.

Техническая спецификация-Передатчик:

• Диапазон частот: 220 до 239,99 МГц, 240 до 259,99 МГц, 300 до 319,99 МГц, 400 до 419,99 МГц, 450 до 469,99 МГц, 470 до 489,99 МГц.
* Модуляции: FM, гладкая q +/железо добывающей промышленности 5 кГц пиковое отклонение
* Стабильность частоты: <+/-100 Гц
* RF Выходная мощность: от 0 до 15 Вт +/-0,5 дБ
* Максимальная отраженная мощность: 5 Вт
* Гармоническое подавление: <-65 dBC
* Выходное Сопротивление RF: 50 Ом

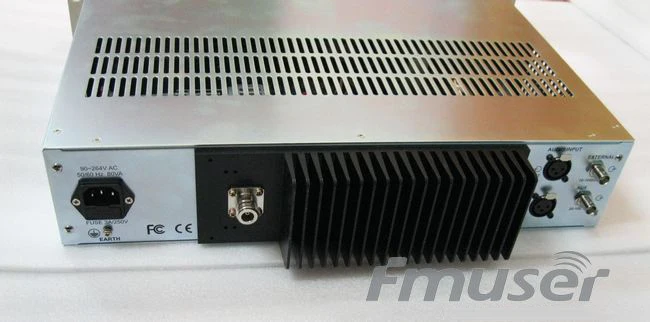

* РЧ выходной разъем: тип N-female
* Аудио/MPX Уровень входного сигнала: от-10 ° до + 13 дБм @ +/-75 кГц);
* Аудио/MPX Входное сопротивление: 10 K Ом
* MPX и AUX Входной разъем: BNC-female
* Предыскажений: 0 / 25/ 50 W/75 w/свяжитесь с нами
* Соотношение S/N моно: >73 дБ (20-20 кГц)
* Отношение S/N стерео: >68 дБ (20-15 кГц)
* Искажение: <0.05% THD @ +/-75 кГц dev. <0.2% THD @ +/- 150 кГц дев. (ограничитель порог> 150 кГц)
* Стерео перекрестные помехи: >60 дБ (100 до 5 кГц) >50 дБ (от 20 до 15 кГц) межд. Кодировщик MPX> 60 дБ с ext. MPX кодировщик
* Аудио канала амплитудно-Частотная характеристика: от 20 до 15 кГц +/-0,15 дБ
* MPX вход амплитудно-Частотная характеристика: от 10 до 100 кГц +/-0,15 дБ
* AUX вход амплитудно-Частотная характеристика: от 10 до 100 кГц +/-0,15 дБ
* Сетевой блок питания Требования: 90 ~ 264VAC; 127 ~ 370VDC, полный спектр с универсальным входом регистратора
* Диапазон рабочих температур: от-10 до 45 градусов Цельсия
* Размеры: 483x132,5x400 мм, стойка std. 19 "± 2U
* Вес: 6,5 кг

Техническая спецификация-Приемник:

• Диапазон частот: 220 до 239,99 МГц, 240 до 259,99 МГц, 300 до 319,99 МГц, 400 до 419,99 МГц, 450 до 469,99 МГц, 470 до 489,99 МГц.
* Чувствительность: -98 дБм при 16 дБ SINDA
• Амплитудно-Частотная характеристика: 20 Гц до 53 кГц +/-0,1 дБ
* Стерео разделение: 20 Гц до 15 кГц> 58 дБ
• Отношение сигнал/шум: >65 дБ @-40 дБм, 75 кГц дев. И 1 кГц мод.
* THD : 20 Гц до 53 кГц <0.3%
* Селективность: +/-160 кГц при-3 дБ при BW +/-500 кГц при-62 дБ при BW
* Отклонение изображения: >65 дБ
* Стереофонический звуковой выход сопротивление: 600Ohm сбалансированный
* Стерео аудио выход разъем: XLR-M
* MPX Выходное сопротивление: 10 к Ом
* Выходной разъем MPX: BNC-F
* Выход монитора: >2 × 0,2 W старио при температуре не выше 120 Ом
* Монитор выходной разъем: 6,3 мм стерео разъем для наушников
* ВЧ Входное сопротивление: 50 Ом
* РЧ разъем входного сигнала: Тип N-female
* Мощность переменного тока: 85 ~ 264VAC; 120 ~ 370VDC, полный спектр с универсальным входом регистратора
* Потребляемая мощность: около 25 Вт от переменного тока
• Диапазон рабочих температур: от-10 ° до 45 градусов celcius
• Размеры: 483x89x320mm, стеллаж для выставки товаров СТД. 19 "2U
* Вес: 5 кг

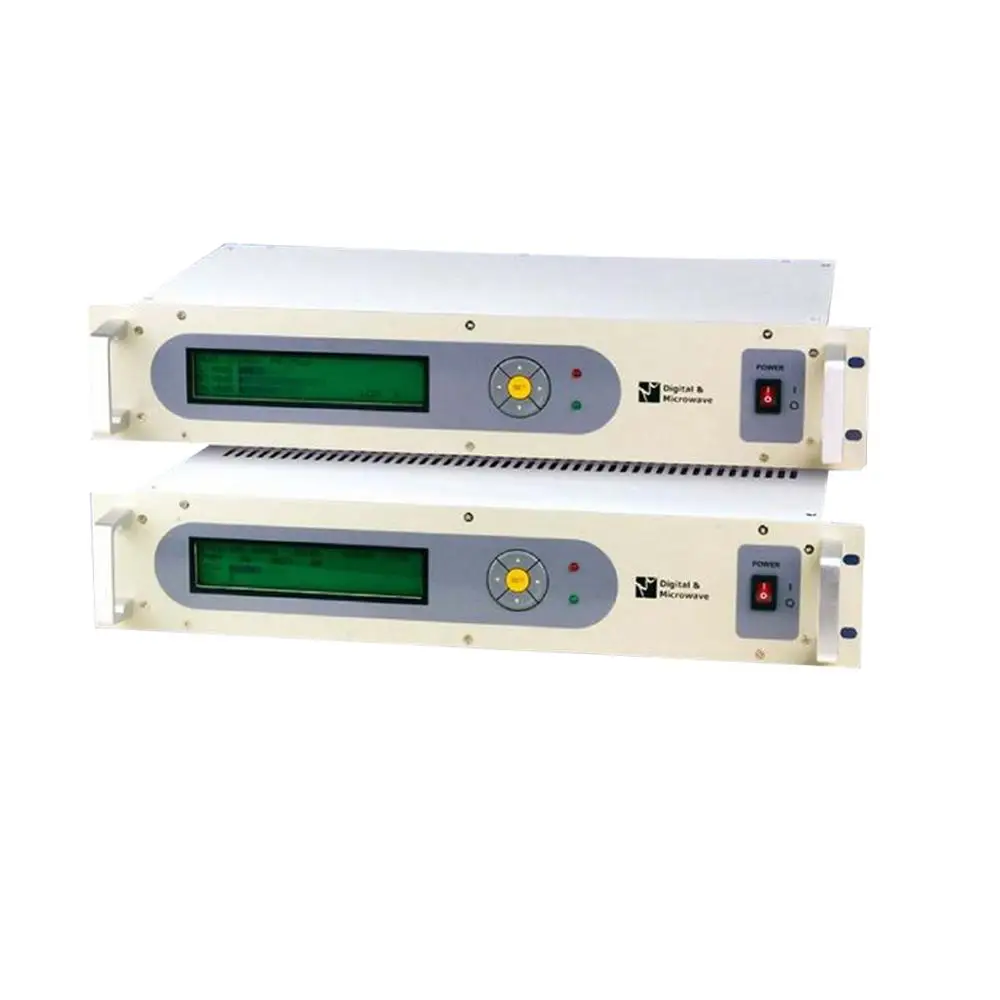

Пакет включает в себя:

1x STL передатчик
1x STL приемник
