Пожалуйста, обратите внимание на эту ссылку только для 4 P 100A 4NO

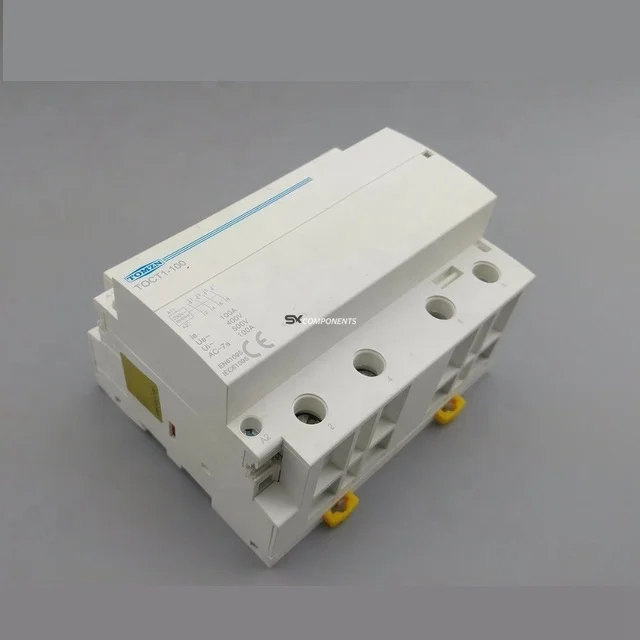

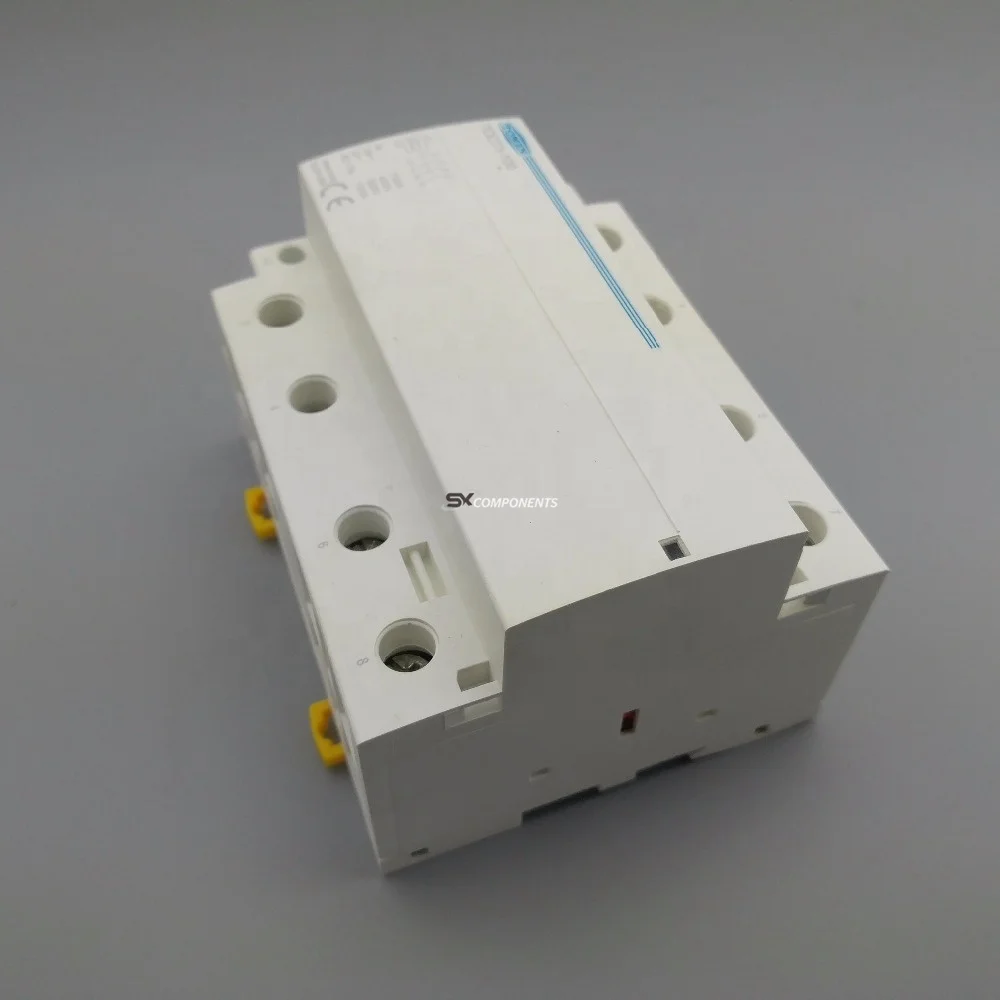

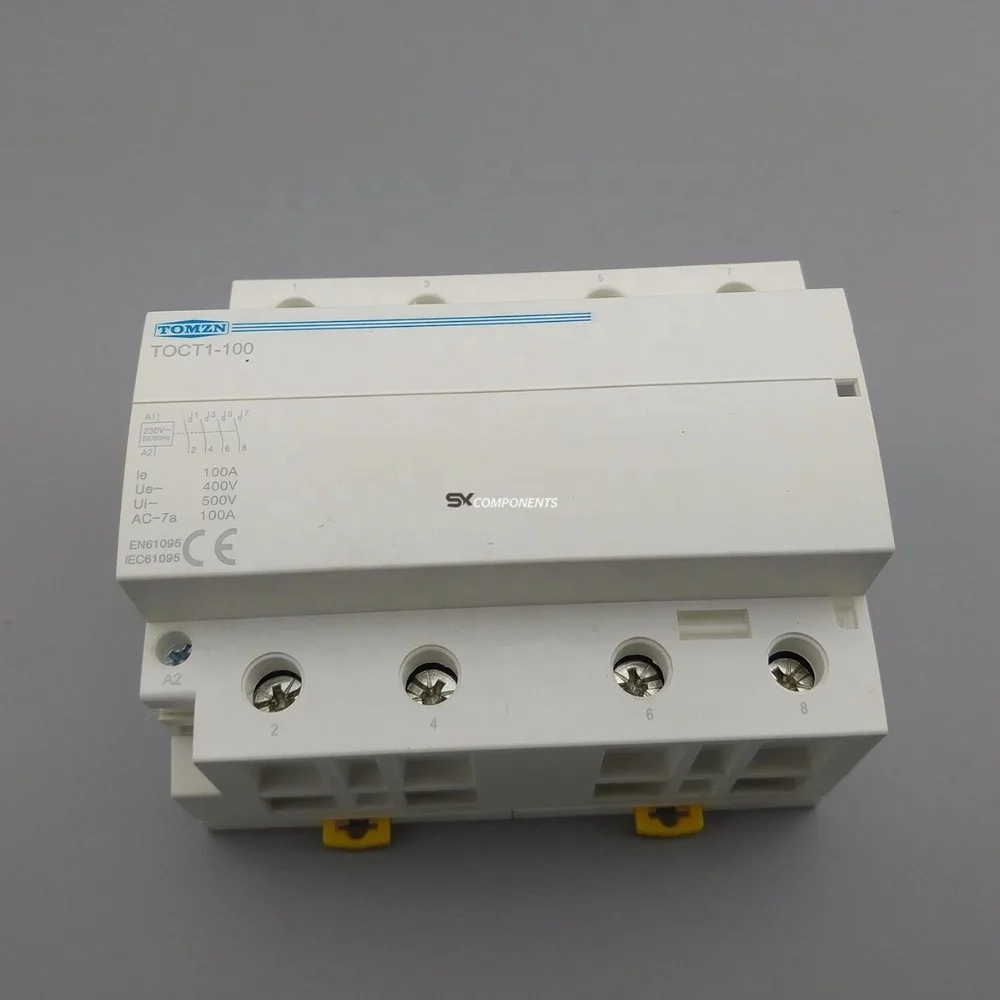

TOCT1Контактор AC hold в Основном предназначен для цепей переменного тока 50 Гц или 60 Гц с напряжением 230 В.Номинальное рабочее напряжение при использовании AC-7a, Номинальное рабочее напряжение до 230 В, номинальный рабочий ток до 100 А, Номинальное рабочее напряжение при использовании AC-7b, номинальный ток до 100 А. Использование в разрывной мощности ниже цепи 6kA. Для подключения расстояния или разрыва цепи.
Применение: для дома, квартиры, гостиницы, автоматическое отключение или подключение питания.
Нормальные условия работы и установки:
1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.
2. Высота: не более 2000 м
3. Атмосферные условия: относительная влажность места установки должна быть не более 50% при максимальной температуре + 40 °C: если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C и среднемесячная максимальная относительная влажность этого месяца не более 90%. кроме того, следует учитывать росу на поверхности продуктов, вызванную изменением температуры.
4. Класс загрязнения: класс 2.
5. Состояние установки: класс II.
Инструкция по применению
1. Проверьте, соответствует ли контактор области применения и рабочем состоянии перед установкой

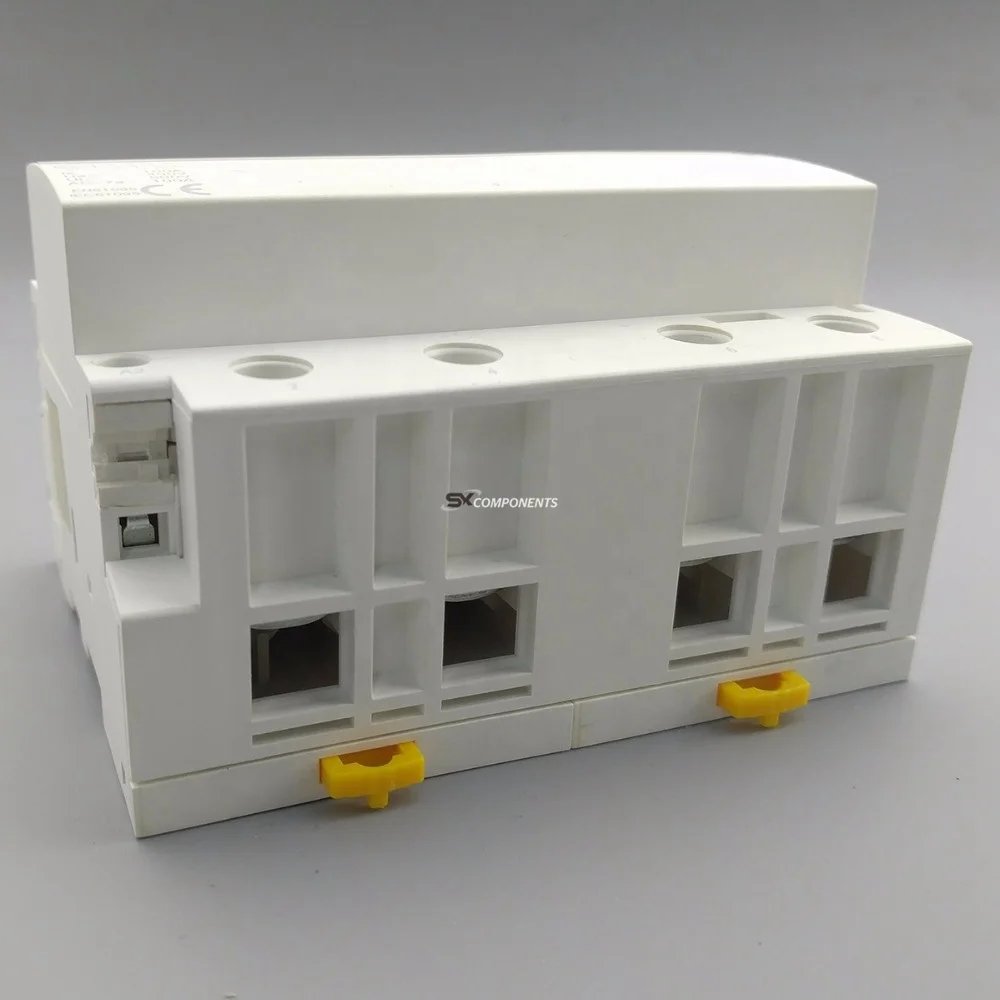

2. В процессе установки Вытяните вниз компонент остановки движения и поместите контактор на безопасную орбиту, затем нажмите вверх компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите, избегайте ослабления и падения тяги вниз по компоненту остановки движения, если вы хотите удалить контактор.
Внимание!
A) Убедитесь, что правильный режим подключения
B). винт вниз переплет винт во время соединения
Основные технические данные
Контактор модель
TOCT1-100
100A 4NO
OCT1-100
100A
2NC 2NO
Номинальное изолирующее напряжение (Ui) в
500
500
Номинальное рабочее напряжение (Ue) в
400 В переменного тока
400 В переменного тока
Тепловой A постоянного тока(Примечание)
100A
100A
Номинальный рабочий ток (Ie) AC-7a A
100A
100A
AC-7b A
9
9
Номинальная рабочая мощность (Pe) AC-7a кВт
4
4
AC-7b в кВт
1,2
1,2
Время работы 10 тысяч
Больше, чем 3
Рабочая частота: AC-7a оборотов/час
1200
AC-7b обороты/час
30
Возможность подключения и разрыва AC-7a A
1.5Ie
AC-7b A
8Ie
Выдерживает ток (ICW) 10 S A
8Ie/AC-7b
Подключение проводов 1 провод mm2
1--2.5
1--2.5
1--4
2 провода видео-телефон двери mm2
1--2.5
1--2.5
1--4
Катушка
Регулируемое напряжение питания (США) AC V
220/230
Мощность катушки W
1,4
