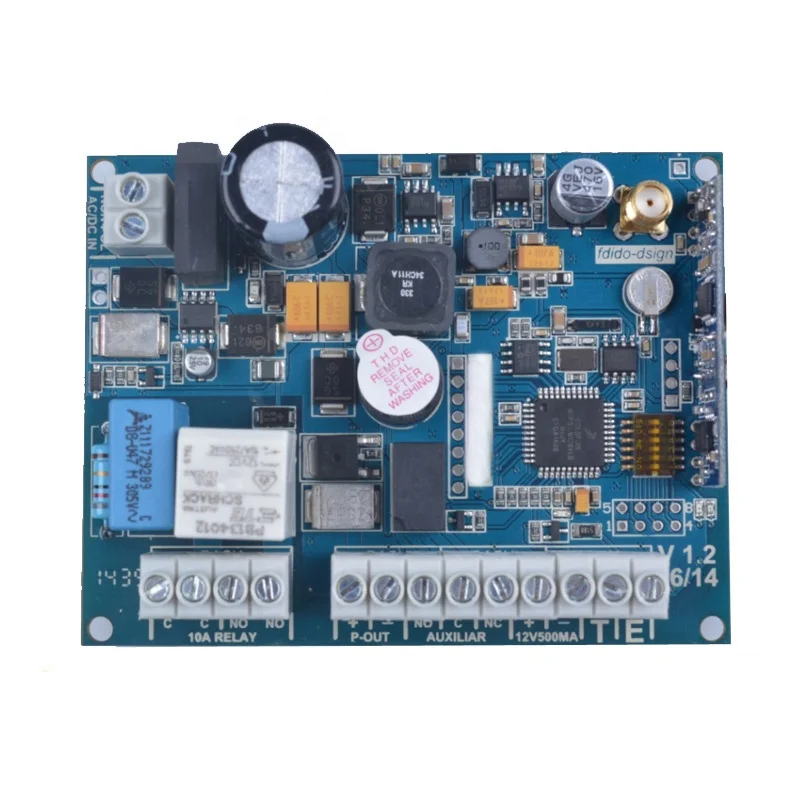

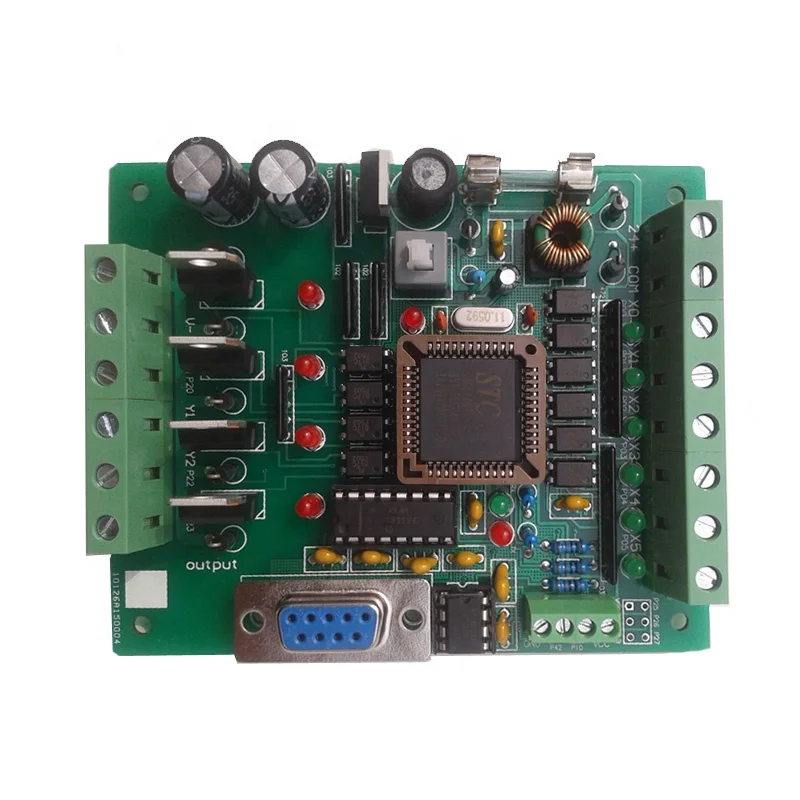

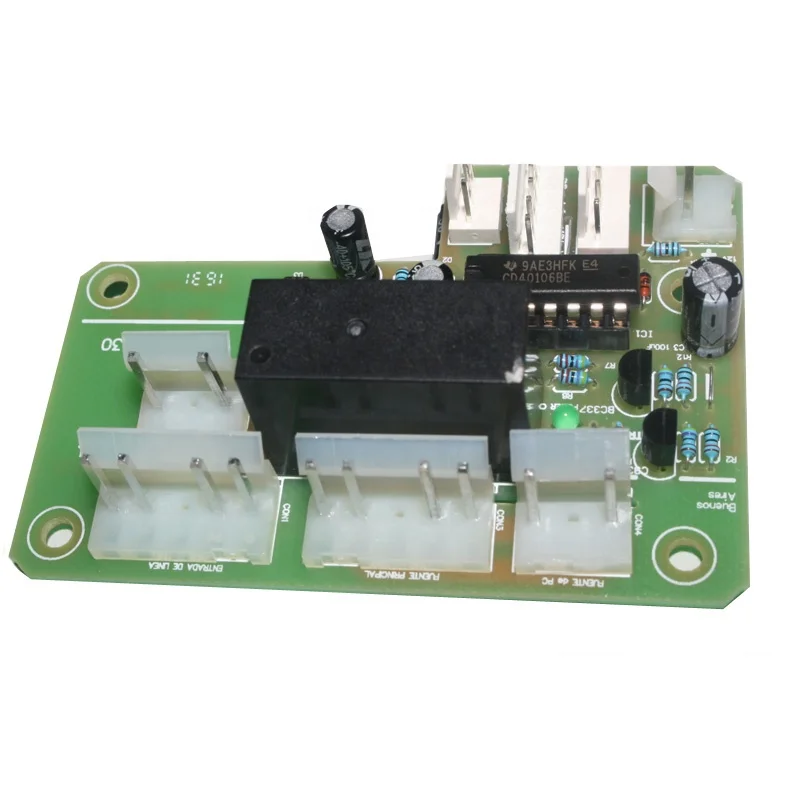

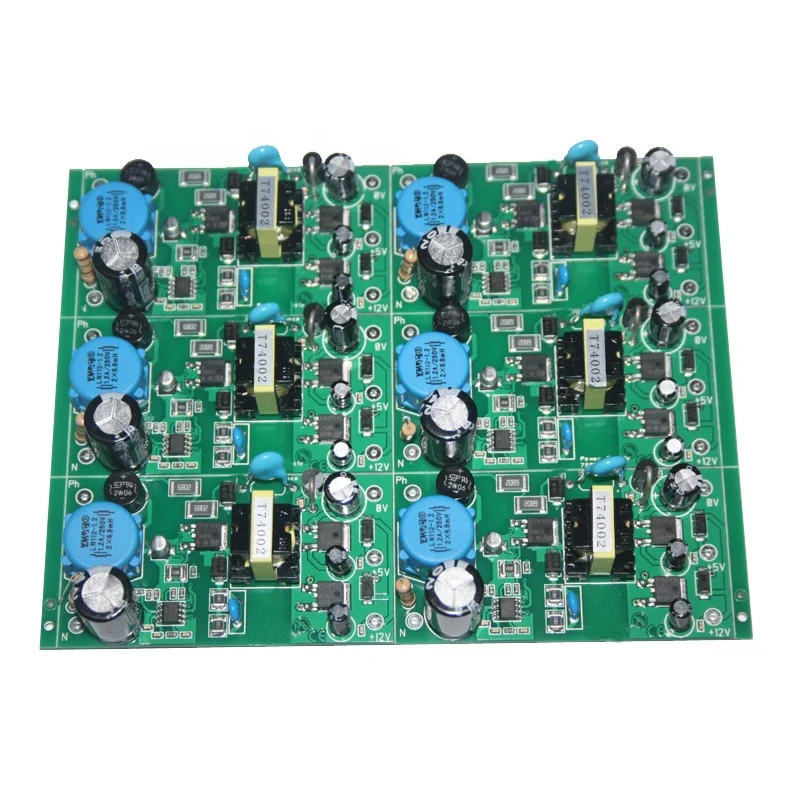

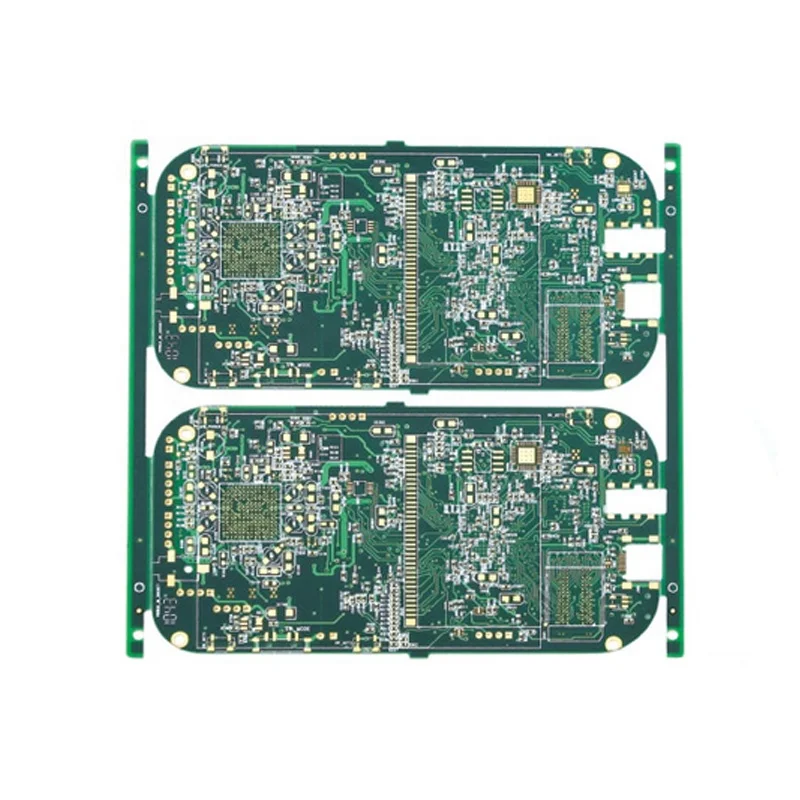

Многослойная печатная плата pcb сборки машины с ЧПУ pcb
Добро пожаловать в Моко
Наш PCB услуги:
1. Изготовление печатных плат.
2. Полностью готовое PCBA печатная плата монтажа + компоненты + SMT и сквозное отверстие + корпус литья и корпус
Наши преимущества:
1. Для программирования и функциональный тест, бесплатный пакет.
2. Высокое качество: IPC-A-610E стандарт, e-тест, к рентгеновскому облучению тест AOI по контролю качества, 100% funtional теста.
3. Профессиональное обслуживание. ISO SMT и через агрегат отверстия, более чем 10-летним опытом.
4. Сертификация для электроники: UL 94v-0, сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного, SGS, FCC, аддитивного цветового пространства, ec (RoHS) по запрещению применения опасных веществ, ISO9001:2008, ISO14001
5. Срок гарантии для PCBA: 2 года.
При создании PCBA возможности обработки:
Полностью готовое PCBA | PCB + источник компонентов + Ассамблеи + пакет |
Сборка детали | SMT и через отверстие, ISO SMT и DIP линии |
Время выполнения заказа | Прототип: 15 рабочих дней с даты отправления. Массовый заказ: 20-25 рабочих дней |
Испытания на продукты | Полета зонды испытания, прибор для контроля с рентгеновским излучением, AOI тест, функциональный тест |
Кол-во | Минимальное Кол-во: 1 шт. Прототип, малый заказ, массовый заказ, все в порядке |
Файлы, необходимые | Печатная плата: файлы гербер (CAM, PCB, PCBDOC) |
Компоненты: спецификации материалов (BOM список) | |
Сборка: Выберите-N-место файл | |
PCB размер панели | Минимальный размер: 0,25*0,25 дюймов (6*6 мм) |
Максимальный размер: 20*20 дюймов (500*500 мм) | |
PCB тип припоя | Растворимые в воде для нанесения паяльной пасты на печатные платы, по ограничению на использование опасных материалов в производстве без свинца |
Комплектующие детали | Пассивный вплоть до 0201 Размер |
BGA и VFBGA | |
Бессвинцовые чип перевозчиков/CSP | |
Двухсторонняя сборки печатных плат SMT | |
Мелкого шага до 0,8 мил | |
Ремонтом BGA и Reball | |
Удаление и замена | |
Корпус компонента | Вырезать ленты, трубки, катушки, Запасных Деталей |
Печатная плата обработки возможности:
1 | Слоев | Односторонний, на возраст от 2 до 18 слой |
2 | Доска тип материала |
FR4,CEM-1,CEM-3, керамическому кристаллу основания доска, Алюминиевая основа доска, высокий Tg, Роджерс и многое другое |
3 | Составного материала машина для ламинирования | Для детей возрастом от 4 до 6 слоев |
4 | Максимальный размер | 610x1,100 мм |
5 | По размерности | ± 0,13 мм |
6 | Погрешность толщины платы покрытия | 0,2 до 6,00 мм |
7 | Допуск по толщине | ± 10% |
8 | DK толщина | 0,076 до 6,00 мм |
9 | Минимальная ширина линии | 0,10 мм |
10 | Минимальное пространство линии | 0,10 мм |
11 | Наружный слой толщина металлизированного слоя (меди | 8,75 до 175 и микро; m |
12 | Внутренний слой толщина металлизированного слоя (меди | 17,5 до 175 и микро; m |
13 | Диаметр сверла (диаметр механического, отверстия) | 0,25 до 6,00 мм |
14 | Оконченного отверстия диаметром (диаметр механического, отверстия) | 0,20 до 6,00 мм |
15 | Диаметр отверстия допустимый разброс параметров (диаметр механического, отверстия) | 0,05 мм |
16 | Значение позиционного допуска отверстия (диаметр механического, отверстия) | 0,075 мм |
17 | Печатная плата с отверстиями Размер | 0,10 мм |
18 | Погрешность толщины платы и диаметр отверстия соотношение | 10:1 |
19 | Маска припоя Тип | Зеленый, желтый, коричневый, черный, фиолетовый, синий, светло-зеленый, белый и красный |
20 | Минимальный паяльной маски | Ø0.10mm |
21 | Минимальный размер паяльной маски разделения кольцо | 0,05 мм |
22 | Маска припоя масляных пробок диаметр отверстия | 0,25 до 0,60 мм |
23 | Импеданс контроля допуска | ± 10% |
24 | Отделка поверхности | Уровень горячего воздуха, ENIG, серебра Погружения, золотое покрытие, immersion tin и золочение краевого разъёма |
* Быстрая доставка:
Печатная плата/блок печатных плат продукты 12 часов Самый быстрый.
Обеспечить во всем мире цепи обслуживания,
От печатной платы, компоненты покупки для монтажа на печатной плате, тестирование функций и обсадных труб сборки.
Основное применение продукции:
* Бытовая техника
* Изделия медицинского назначения
* Автотовары
* Промышленной продукции
* Коммуникационных продуктов (AVL для камеры/GPS/GSM устройства)
* Потребительской электроники.
Монтажа на печатной плате производственные процедуры:
* Программным управлением
Файлы для печатных плат и rarr; ДКК и rarr; Программы организации и rarr; Оптимизации и rarr; Проверки
* SMT управления
PCB погрузчик и rarr; Принтер для трафаретной печати и rarr; Проверка и rarr; SMD размещения и rarr; Проверка и rarr; Воздушного оплавления и rarr; Визуальной инспекции и rarr; AOI и rarr; Держа
* PCBA платы управления
THT и rarr; Пайки волной (поскольку мерки снимаются вручную, сварки) и rarr; Визуальной инспекции и rarr; ИКТ и rarr; Флэш-память и rarr; FCT и rarr; Проверка и rarr; Упаковывание и rarr; Отгрузки
Файлы запросили для цитаты из обслуживания агрегата PCB
--- Подача заявки для того, чтобы предоставить вам наиболее эффективный и точный цитата на производстве просили, мы
Просим вас предоставить нам следующую информацию:
* Gerber файл, файлов печатных плат, Орел файл или файл САПР все принимаются к оплате
* Подробное спецификации материалов (BOM)
* Четкие снимки плат PCB и PCBA для нас
* Кол-во и доставку требуется
* Метод испытания для PCBA для того чтобы гарантировать 100% в хорошем качестве наших товаров.
* Схемы для PCB дизайна в том случае, если нужно сделать функциональный тест.
* Образец, если она может быть предоставлена для лучшего поиска
* Настольного компьютера для корпуса производства, если это необходимо
* Полное проводки и сборочный чертеж, показывающие какие-то Особые инструкции по сборке в том случае, если требуется
Q: какие файлы, пользуетесь ли вы в PCBA изготовление?
A: предложены файлы Гербер или орла, BOM список, PNP и компоненты позиции
Q: Можно ли вы могли бы вы предлагаете образцы?
A: Да, мы можем изготовить на заказ вам образец для тестирования перед массовым производством
Вопрос: В тех случаях, когда я получу ответ после отправлены предложены файлы гербер, BOM и процедура испытания?
A: в течение 6 часов для PCB предложение с расценками и около 24 часа в сутки для PCBA ценовое предложение.
Вопрос: Как я могу узнать процесс мой PCBA производства?
A: 7-10 дней для производства печатных плат и компонентов закупая, и 10 дней для монтажа на печатной плате и тестирование
Вопрос: Как я могу удостовериться, что качество моей pcba?
A: Мы гарантируем, что каждый кусочек PCBA продукция работает хорошо перед отправкой. Мы тестируем все из них в соответствии с вашими проведения испытания. Кроме того, если у вас есть какие-либо дефекты предмета во время вы хотели бы направить какие-либо рекомендации, мы также может быть бесплатно отремонтировать для вас.
