JDS6600 DDS Источник двухканальный генератор сигналов произвольной волны для частоты 60
- Категория: Электронные измерительные приборы >>>
- Поставщик: Shenzhen,Baoan,Shajing,Sixiang,Electronic,Firm,[Guangdong,China]Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-17-2025 | 3827.78 $* | 3904.9 $* |
| Jul-17-2025 | 3103.85 $* | 3165.1 $* |
| Jun-17-2025 | 3766.88 $* | 3841.15 $* |
| May-17-2025 | 3736.10 $* | 3811.93 $* |
| Apr-17-2025 | 2983.3 $* | 3043.86 $* |
| Mar-17-2025 | 3676.8 $* | 3750.43 $* |
| Feb-17-2025 | 3646.10 $* | 3719.8 $* |
| Jan-17-2025 | 3616.93 $* | 3688.25 $* |
Характеристики
Описание продукта:

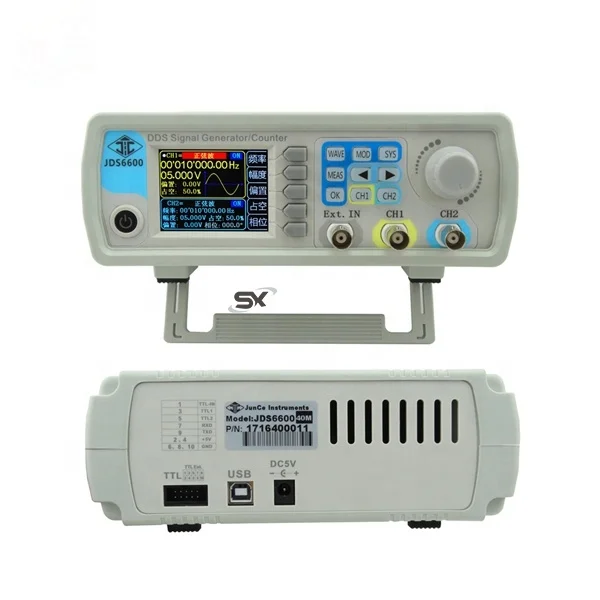

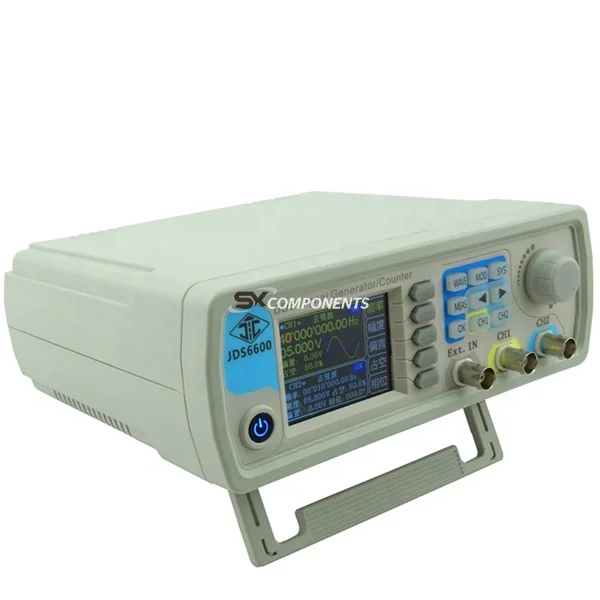

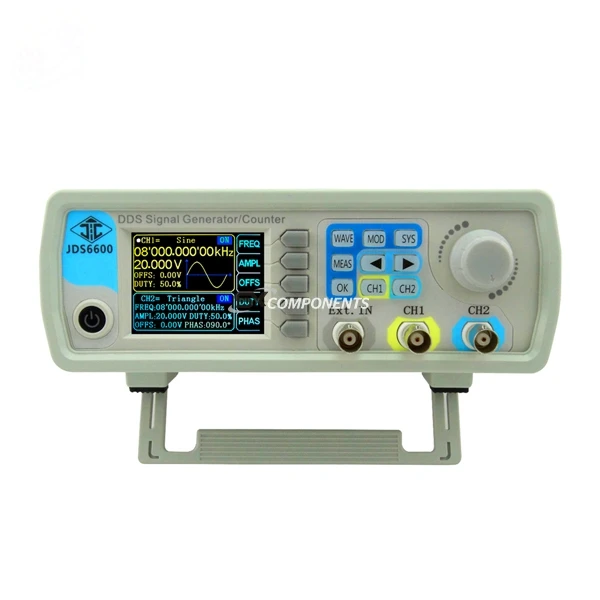

Генератор сигналов серии DDS JDS6600 может генерировать синусоидальную волну, квадратную волну, треугольную волну, импульсную волну и произвольную волну и т. д. частота будет до 40 МГц. И он имеет коррекцию рабочего цикла, функцию амплитудной модуляции и функцию развертки частоты и т. д. он может показать выходной сигнал, амплитуду и частоту в то же время. Эта серия имеет Амплитудные частотные характеристики, и внешний вид очень тонкий и красивый. Он может быть применен на фабриках, школах, научно-исследовательских институтах и лабораториях. Есть 5 моделей: JDS6600-60M, JDS6600-50M, JDS6600-40M, JDS6600-30M и JDS6600-15M. Основное отличие-Максимальная выходная частота волны греха.
ЧастотаХарактеристики | ||||||||||
JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | ||||||
Синус Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц | |||||
Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | |||||
Треугольник Частотный диапазон | ||||||||||
Импульсный Частотный диапазон | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | 0 ~ 6 MГц | |||||
Цифровой частотный диапазон CMOS/TTL | ||||||||||
Произвольная волна Частотный диапазон | ||||||||||
Квадратный времени нарастания импульсов | ≤30nS | ≤25nS | ≤20nS | ≤20nS | ≤20nS | |||||
Мининум разрешением частоты | 0,01 и микро; Гц (0,00000001 Гц) | |||||||||
Точность частоты | ± 20ppm | |||||||||
Стабильность частоты | ± 1ppm/3 h | |||||||||
СигналовХарактеристики | ||||||||||
Сигналов | Синус, квадрат, треугольник, пульс (коррекция рабочего цикла), Partia Sine, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и 60 видов пользовательских сигналов. | |||||||||
Сигналов длина | 2048 точек | |||||||||
Сигналов частота дискретизации | JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | |||||
200MSa/s | 266MSa/s | |||||||||
Сигналов в вертикальном направлении | 12 бит | |||||||||
Синуса | Гармоническое подавление | ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц) | ||||||||
Суммарный коэффициент гармонических искажений | <0.8% (20 Гц ~ 20 кГц, 0 дБм) | |||||||||
Квадратная и импульсная | Выброс (квадратный) | ≤5% | ||||||||
Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | |||||||||
Пандус волна | Линейность | ≥98% (0,01 Гц ~ 10 кГц) | ||||||||
Выходные характеристики | ||||||||||
Диапазон амплитуды | JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | |||||
≤10MHz: 2mVpp ~ 20Vpp ≤15MHZ: 2mVpp ~ 10Vpp | ≤10MHz: 2mVpp ~ 20Vpp ≤30MHZ: 2mVpp ~ 10Vpp | ≤10MHz: 2mVpp ~ 20Vpp ≤30MHZ: 2mVpp ~ 10Vpp ≤60MHZ: 2mVpp ~ 5Vpp | ||||||||
Разрешение амплитуды | 1mV | |||||||||
Амплитуда стабильности | ±0. 5%/5 ч | |||||||||
Амплитудно-это действительно плоский экран | ± 5% (<10 МГц); ± 10% (> 10 МГц) | |||||||||
Выходного сигнала | ||||||||||
Выходное сопротивление | 50Ω±10% (обычная) | |||||||||
Защита | Все выходы сигнала termianl могут быть сокращены в течение 60 с | |||||||||
DC офсетная печать | ||||||||||
Офсетная печать диапазон регулировки | Выходная амплитуда> 2 в | 0,2 V | 0 | |||||||
-9,99 В ~ 9,99 в | -2,5 В ~ 2,5 в | -0,25 В ~ 0,25 в | ||||||||
Офсетная печать Разрешение | 0,01 V | |||||||||
Фазы характеристики | ||||||||||
Фазы диапазон регулировки | 0 ~ 359,9 ° | |||||||||
Фазы разрешение | 0,1 ° | |||||||||
TTL/COMS выход | ||||||||||
Низкий уровень | <0,3 V | |||||||||
Высокий уровень | 1 В ~ 10 в | |||||||||
Уровень подъема/время падения | ≤20ns | |||||||||
Измерение наружных размеров функция | ||||||||||
Частотомер функция | Диапазон измерения частоты | 1 Гц ~ 100 МГц | ||||||||
Точность измерения | Время работы ворот непрерывно настраивается between0.01s ~ 10 s | |||||||||
Функции счетчика | Подсчет область | 0-4294967295 | ||||||||
В сочетании режим | 2 вида режимов соединения, DC и AC | |||||||||
Режим управления | Руководство по эксплуатации | |||||||||
Входной сигнал диапазон напряжения | 2Vpp ~ 20Vpp | |||||||||
Длительность импульса: измерение | 0.01us (разрешение), 20 s (максимальное время измерения) | |||||||||
Период измерения | 0.01us (разрешение), 20 s (максимальное время измерения) | |||||||||
Функция развертки | ||||||||||
Развертки канала | CH1 или CH2 | |||||||||
Тип развертки | Линейная развертка, бревно развертка | |||||||||
Время развертки | 0,1 s ~ 999,9 s | |||||||||
Диапазон настройки | Пользовательскими настройками | |||||||||
Развертки направление | Вперед, назад и обратно | |||||||||
Burst-функция | ||||||||||
Количество импульсов | 1-1048575 | |||||||||
Серийную съемку | Ручной аккуратный, CH2 аккуратный, Ext. Tring (переменный ток), Ext. Tring (постоянного тока) | |||||||||
Общие технические параметры | ||||||||||
Дисплей | Тип дисплея | 2,4 дюймовый TFT цветной ЖК-дисплей | ||||||||
Хранение и загрузка | Кол-во | 100 групп | ||||||||
Расположение | От 00 до 99 (питание будет загружено в положение 00) | |||||||||
Произвольная волна | Кол-во | От 1 до 60, всего 60 групп (по умолчанию 15 групп) | ||||||||

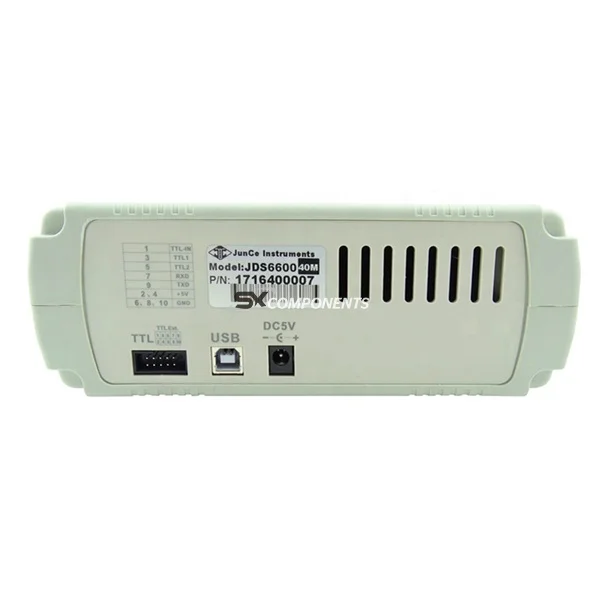

Интерфейс | Режим интерфейса | USB к последовательный интерфейс | ||||||||
Расширения интерфейса- | Существует последовательный интерфейс режима уровня TTL Удобно для развития пользователя. | |||||||||
Скорость передачи данных | 115200bps | |||||||||
Протокол передачи данных | Режим командной строки, открытый протокол | |||||||||
Блок питания | Диапазон напряжения | DC5V±0. 5 V | ||||||||
Производственный процесс | Технология поверхностного монтажа, конструкция FPGA, высокая надежность, длительный срок службы | |||||||||
Зуммер | Пользователь может установить ВКЛ или ВЫКЛ с помощью процедуры | |||||||||
Эксплуатационных характеристик | Полная кнопка работы, ручка непрерывной регулировки | |||||||||
Условия окружающей среды | Температура: 0 ~ 40OCHumidity по уровню поверхности: <80% | |||||||||
