PWM выход может установить частоту и рабочий цикл соответственно.

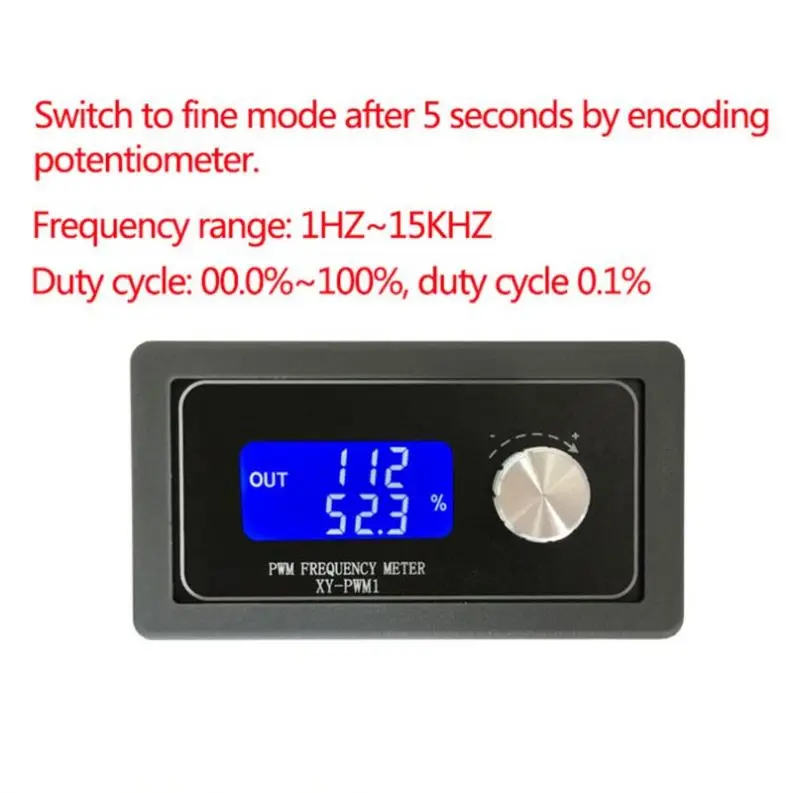

Частота делится на четыре области: автоматическое переключение: 1. XXX (без десятичной точки): наименьшая единица-1 Гц, а диапазон значений-1 Гц ~ 999 Гц; 2. X. XX (Десятичная точка в 100 бит) составляет 0,01 кГц, и его диапазон составляет 1,00 кГц ~ 9,99 кГц; 3. XX. X (Десятичная точка в десяти местах): наименьшая единица-0,1 кГц; и диапазон-10,0 кГц ~ 99,9 кГц. 4. X.X.X (Десятичная точка в десяти битах и 100 бит): наименьшая единица-1 кГц; и диапазон-1 кГц ~ 150 кГц.
Е. Г.
Дисплей частоты: 100 показывает PWM выход импульса 100 Гц; 1,01 соответствует импульсу PWM на выходе 1,01 K. 54,1 соответствует импульсу PWM на выходе 54,1 кГц. 1.2.4 показывает импульсный выход ШИМ 124 кГц. Рабочий цикл: 0 ~ 100%; Все настройки сохранены отключением питания.
Настройка параметров:
Модуль имеет четыре независимых ключа, используемых для установки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры, которые автоматически сохраняют, потеря питания не теряется.
Область применения: 1. Используется в качестве генератора сигналов квадратных волн для генерации сигналов квадратных волн для экспериментального развития. 2. Используется для генерации сигналов квадратной волны, которые управляют приводами двигателя. 3. Генерирует Регулируемый импульс для использования MCU; 4. Генерирует регулируемые импульсы для управления связанными цепями (PWM затемнение и регулирование скорости применения).
Спецификация:

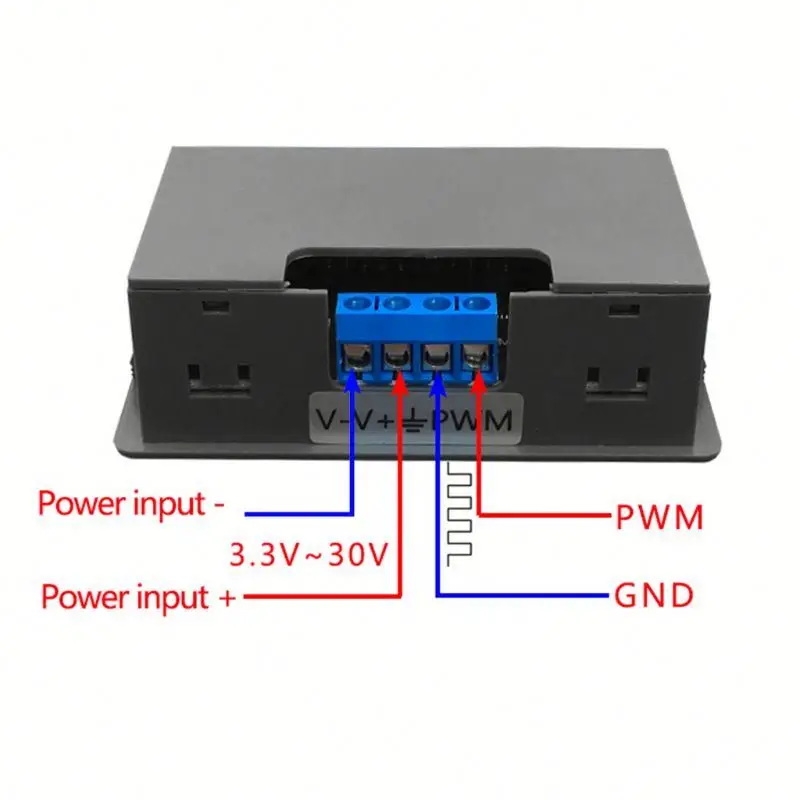

Рабочее напряжение:3,3 ~ 30 в Диапазон частот:1 Гц ~ 150 кГц Точность частоты: точность около 2% в каждом диапазоне Возможность нагрузки сигнала: около5 ~ 30mA Выходная Амплитуда: PWM амплитуда равна напряжению питания Температура окружающей среды:-20 ~ + 70 ° Размеры: 3,7x4,3x7,8 см/1,46x1,69x3,07 дюйма Цвет: черный

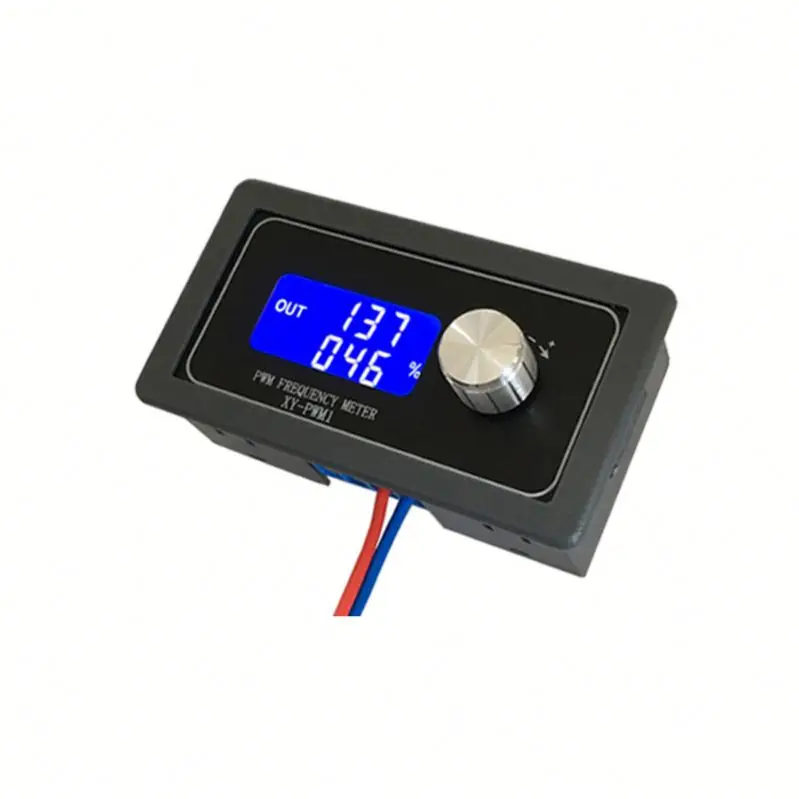

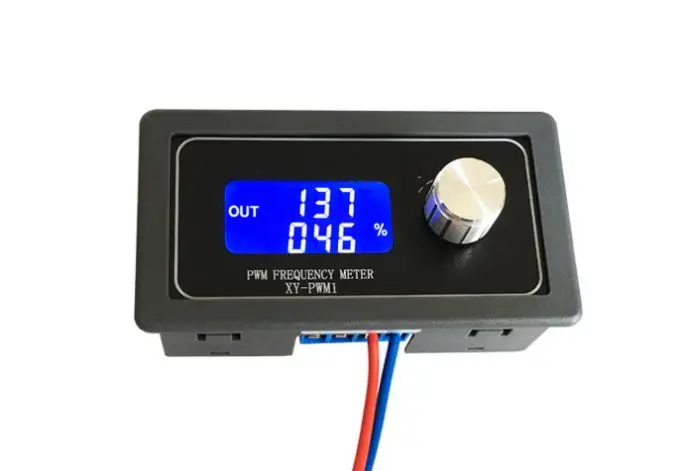

Посылка включает в себя: 1 x модуль генератора сигналов XY-PWM1
