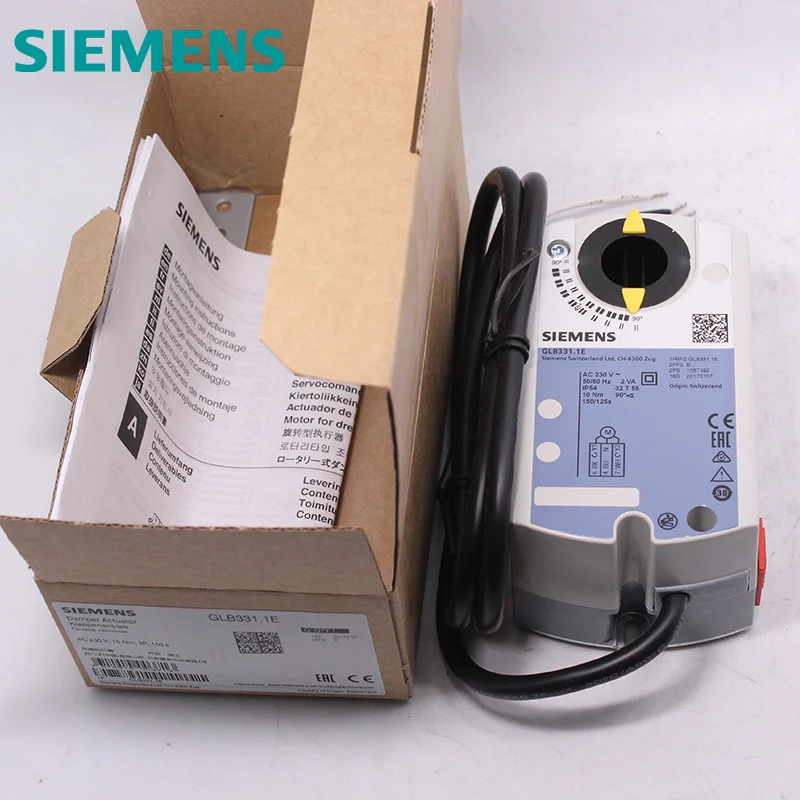

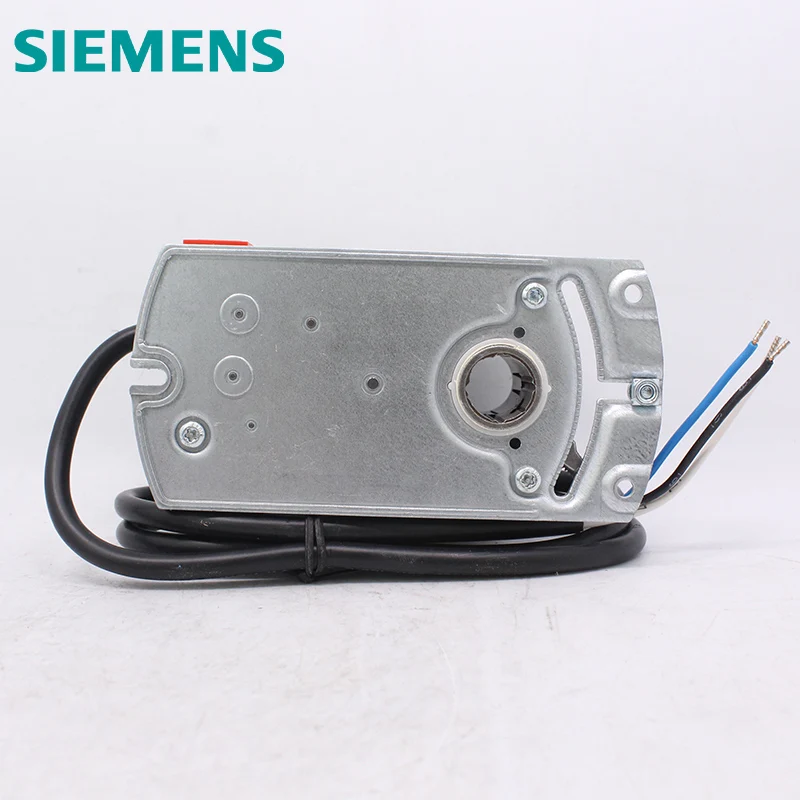

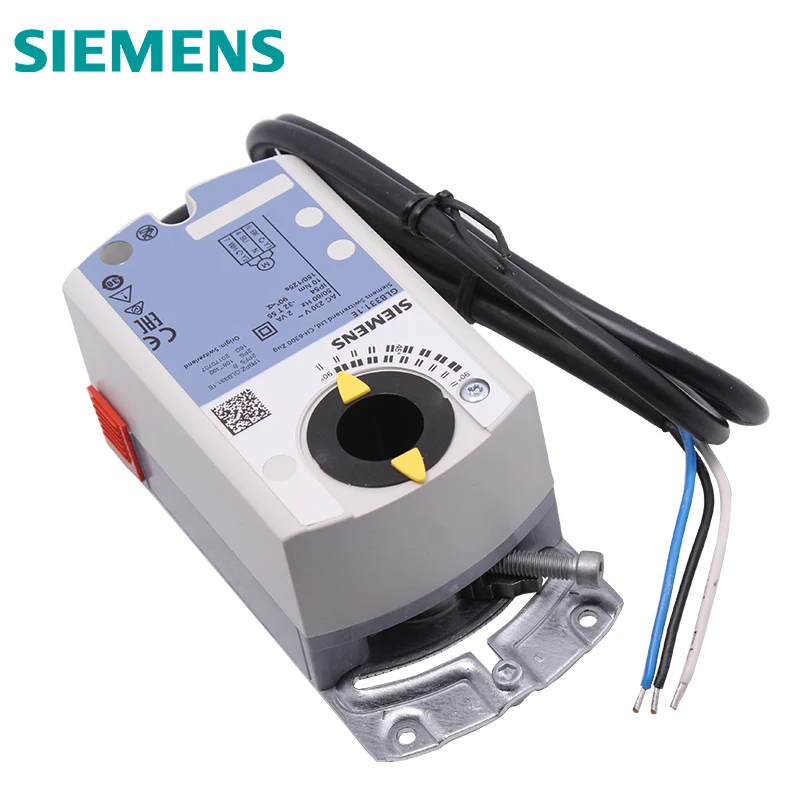

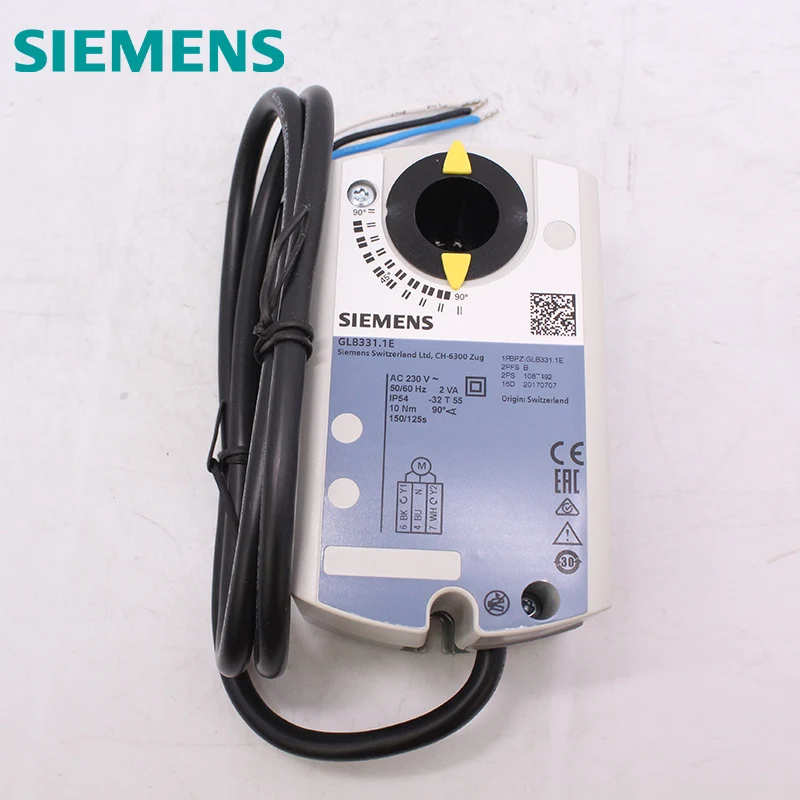

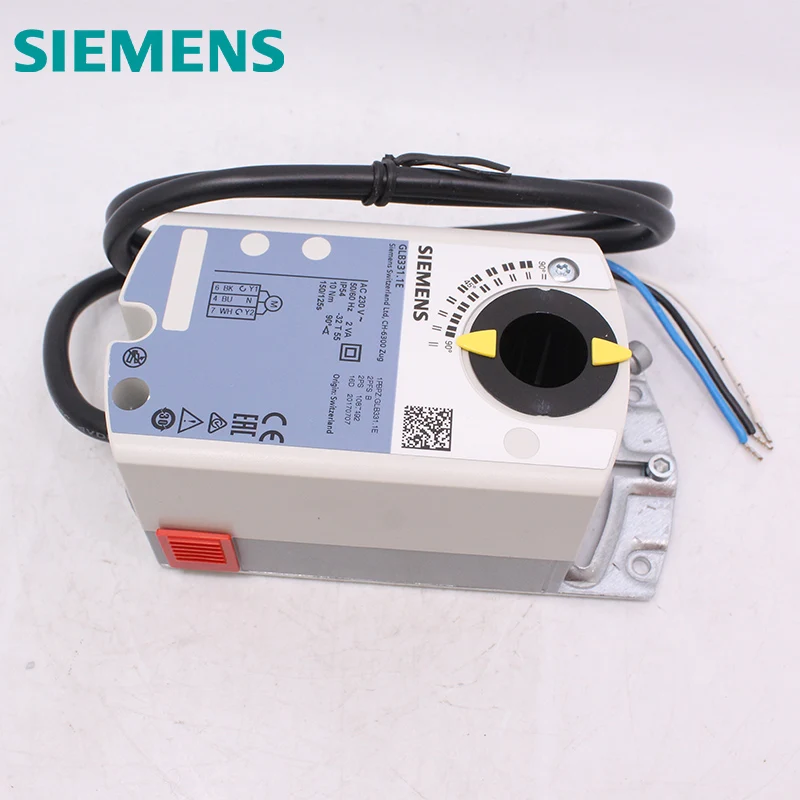

SIEMENS воздушные демпферы роторная версия Трехпозиционное управление AC230V

SIEMENS воздушные демпферы роторная версия Трехпозиционное управление AC230V

Категория: HVAC Systems & Parts >>>
Поставщик: Beijing,Ymer,Technology,Co.,Ltd.

Цена:6 570,52 ₽ - 7 358,39 ₽*

Количество:

Описание и отзывы

Трекер стоимости

Месяц	Минимальная цена	Макс. стоимость
Sep-19-2025	7818.15 $*	8209.10 $*
Aug-19-2025	7753.31 $*	8141.64 $*
Jul-19-2025	6504.8 $*	6829.4 $*
Jun-19-2025	7621.91 $*	8002.32 $*
May-19-2025	6636.40 $*	6968.87 $*
Apr-19-2025	7490.54 $*	7865.17 $*
Mar-19-2025	7424.37 $*	7795.1 $*
Feb-19-2025	7358.24 $*	7726.75 $*
Jan-19-2025	7293.95 $*	7658.96 $*

Характеристики

Описание продукта:

Параметры продукта

Воздушную заслонку приводы

Поворотная версия, Трехпозиционное управление, AC230V

Приводы с электродвигателем для трехпозиционного управления, номинальный крутящий момент 5/10 нм, рабочее напряжение 230 В переменного тока, механически регулируемый Рабочий диапазон от 0... 90 °, предварительно проводной с соединительными кабелями 0,9 м.
Вариации типа с регулируемыми вспомогательными переключателями для дополнительных функций или с потенциометром для индикации положения.

Использование

Тип сводка

Рабочее напряжение
AC 230 V
Высокий крутящий момент	Стандартное приложение	С вспомогательный переключатель
10 нм	GLB331.1E	GLB336.1E

Функции
Основные функции

Вращательное движение

Вращательное движение привода (по часовой стрелке или против часовой стрелки) зависит от электрического управления.
Как только используется Рабочее напряжение переменного тока 230 В, привод начинает поворачиваться.

Трехпозиционная управления

Соединенный демпфер может работать следующим образом через соответствующий привод управления: пример: по часовой стрелке
· Заслонка открывается (0 °… 90 °)
· Заслонка закрывает (90 °… 0 °)
При отсутствии питания заслонка остается в соответствующей позиции.

Индикации положения

Индикатор положения, вставленный в втулку муфты корпуса, показывает положение угла вращения воздушного демпфера.

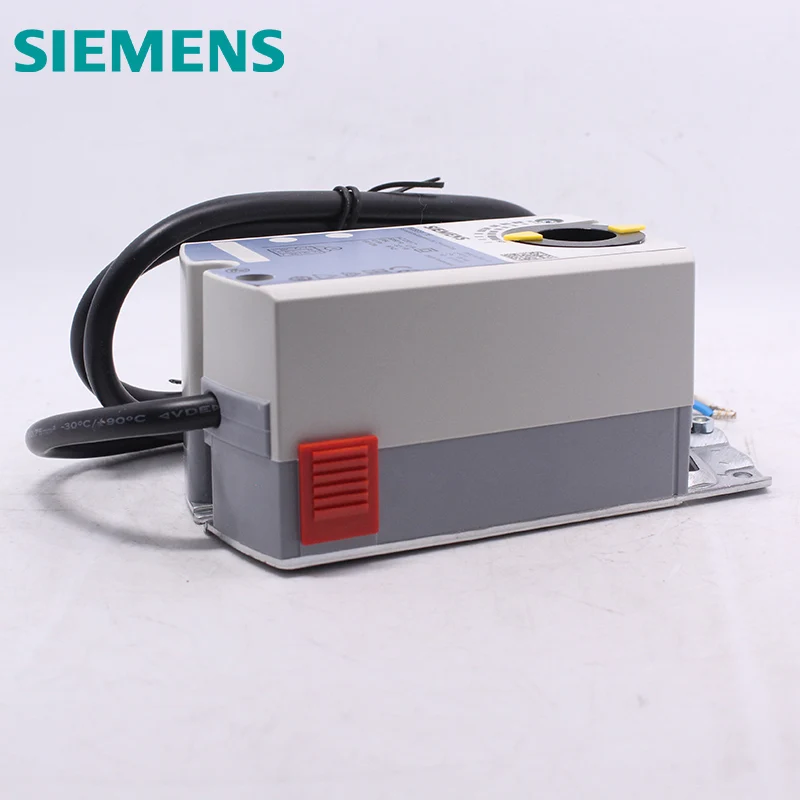

Ручная регулировка

При отсутствии напряжения вы можете отсоединить шестерню и вручную отрегулировать привод или воздушный амортизатор с помощью Красного ползунка.

Механическое ограничение угла вращения

Угол вращения может быть ограничен бесступенчатой между 0 ° и 90 °.

Тип-специальные функции

Регулируемые вспомогательные переключатели

Вспомогательные переключатели обеспечивают дополнительные функции. Точки переключения для дополнительныхПереключатели A и B (один переключатель каждый) можно установить независимо с шагом5 ° в пределах 0 °... 90 ° угол вращения.
См. "техническое проектирование", "примечания к вводу в эксплуатацию" и "схемы".

Электрические положения индикация

Встроенный потенциометр может быть подключен к напряжению в качестве позиционера; см. "Технические данные". Приложенное напряжение пропорционально углу вращения привода.

Установка и элементы управления

Технические данные

AC230 V supplyfor GDB/GLB331.1E GDB/GLB332.1E GDB/GLB336.1E	Рабочее напряжение	AC 230 V + 10%
	Предохранитель питания линии	Макс. 10 A
	Частота	50/60 Гц
	Источник питания (с контрольным сигналом)	8,7 мА
	Источник питания (с контрольным сигналом)	2 ВА/1 Вт

Механический данных	Крутящий момент GDB .. 3 .. 1E	Номинальный вращающий момент	5 нм
		Минимальный крутящий момент (с/без рабочего напряжения)	> 5 нм
		Максимальный крутящий момент (вращающий момент	<7 нм
	Крутящий момент GLB .. 3 .. 1E	Номинальный вращающий момент	10 нм
		Минимальный крутящий момент (с/без рабочего напряжения)	> 10 нм
		Максимальный крутящий момент (вращающий момент	<14 нм
	Номинальный угол вращения (с индикацией положения)		90 °
	Максимальный угол вращения (механическое ограничение)		95 ° ± 2 °
	Время работы для номинального угла вращения 90 °, работа двигателя при 50/60 Гц		150 с/125 с
