Горячая верхняя алюминиевая заготовка машина непрерывного литья

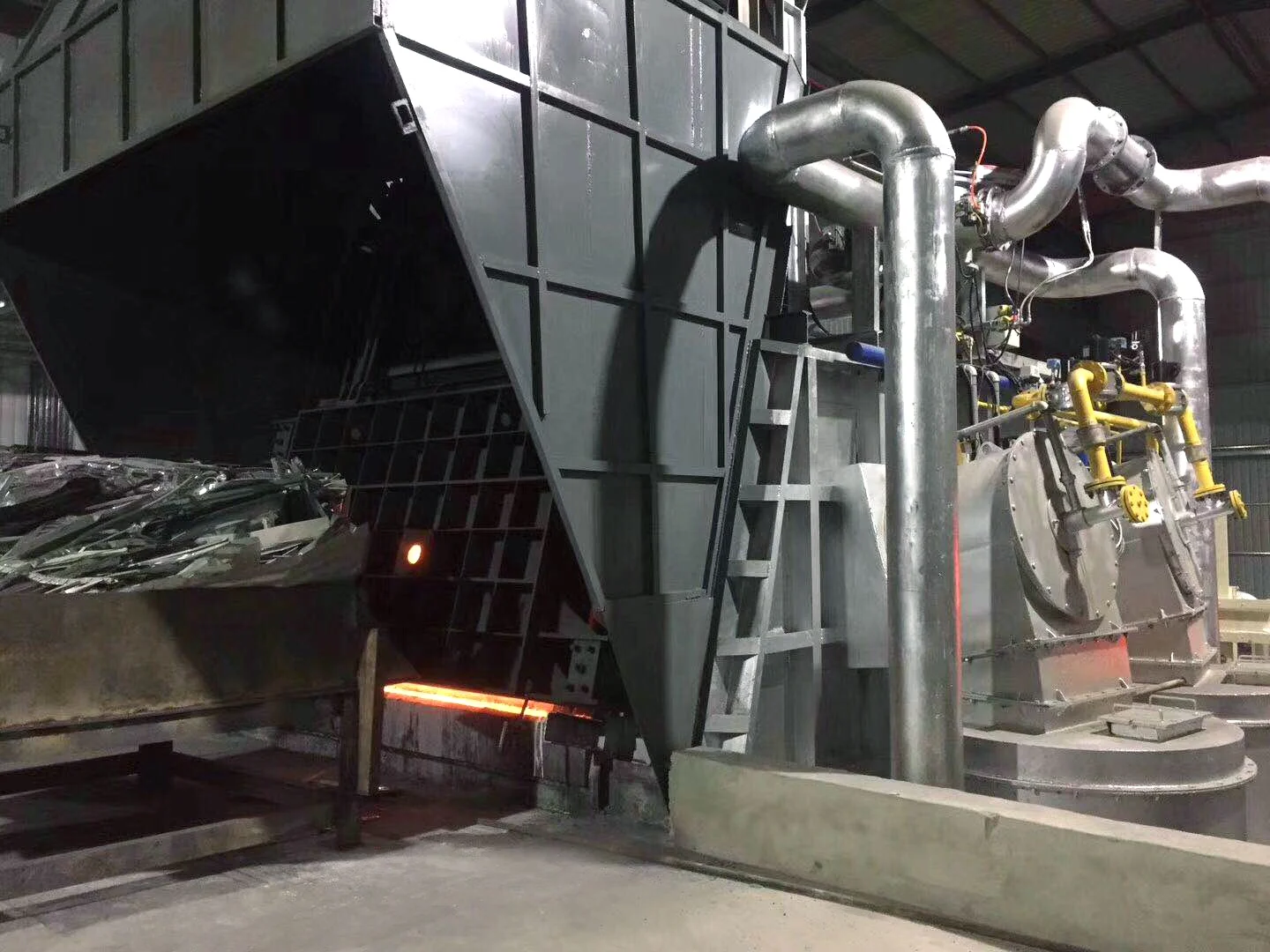

Описание продукта:
1,1 стальных элементов печи;
1,2 огнеупорного материала;

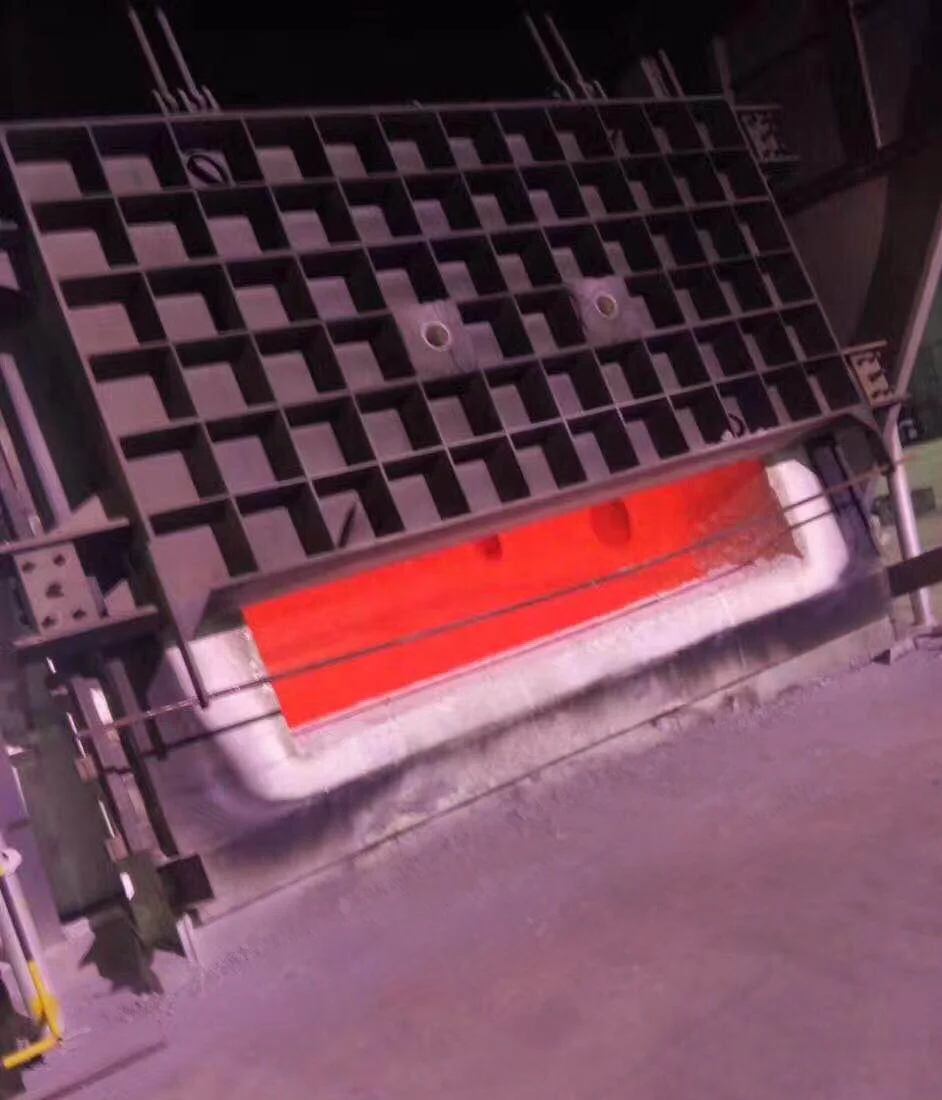

Включая 2) дверь духовки и механизм передачи:
2,1 стальная структура дверцы духовки;
2,2 огнеупорного материала;
2,3 жаропрочных чугунных частей;
2,4 тепловое уплотнение печи;
2,5 2,2 кВт циклоидный игольчатый редуктор;
2,6 звездочки;
2,7 цепь и соответствующие звенья цепи;
2,8 колесный вал;
2,9 голенище;
2,10 подшипник (DIP паз, PLLLOW блок и т. Д.);
2,11 ограничительные переключатели и аксессуары;
2,12 кнопка станции;
2,13 механизм рулевого управления дверцы духовки;
2,14 корпус дверцы духовки все необходимые крепежи.
3. Технические параметры:
1,1 Емкость: 20 t + 5%
Температура: 1,2 + / - 5℃
1,3 температура печи: 1050℃/Max
1,4 точек разряда: 2
Дверной подъемник духовки 1,5: электрический
4. Огнеупорные материалы:
1) Материалы подкладки печи:
Нижняя часть печи с наклоном дверцы духовки
230 мм Высококачественный высокоглинозем кирпич
120 мм мелкий речной песок
150 мм высокоглиноземный агрегат
Уровень жидкости выше 300 мм под стенкой
230 мм Высококачественный высокоглинозем кирпич
250 мм легкого изоляционного кирпича
20 мм алюминиевый силикатный волоконный войлок
Верхний печной стены
230 мм Высококачественный высокоглинозем кирпич
250 мм изоляционный кирпич
20 мм алюминиевый силикатный волоконный войлок
Топ
230 мм Высококачественный высокоглинозем кирпич
70 мм легкий изоляционный литой
Дверцы духовки
175 мм промежуточная изоляция литая
75 мм алюминиевое силикатное Хлопковое одеяло
B. 5t ручная литьевая лебедка
Система подъема
Ход подъемника больше 15 метров, использование частотного преобразователя контроля скорости, ходьба вверх и вниз может сделать движение или автоматический, цифровой дисплей манекен платформы скорости ходьбы, вверх и вниз по длине литья, литье на месте перед голосовой сигнализацией, Пустой подъем на месте, прежде чем делать безопасную остановку автоматически. Когда литье может быть осуществлено быстрое падение и переключение высокой и низкой скорости, при литье может достигать двойной скорости
Использование одного барабана из четырех проволочных канатов, высокий уровень воды при литье машины допуски максимум 25 тонн. Подъемник с ручным вниз устройством. Подъемник управления электрической и гидравлической системой на электрическом шкафу управления.
5. Наклона рамки
Литая платформа наклона флип разработан 80-90℃, Может сотрудничать с литьевой машиной. Электрическое управление для обеспечения подъема и наклона машины литья может осуществить одиночное действие. Наклонный механизм, управляемый гидравлической системой, гидравлическим цилиндром, всеми уплотнениями, гидравлическими вентилями и насосами для бытовых гидравлических частей. Использование 68 # противоизносного гидравлического масла, гидравлическое масло предоставляется покупателем.
6. Система контроля
Электронная система управления состоит из основного блока управления, низковольтных электроприборов, всех видов датчиков и устройств безопасного электропитания. Перед окончанием сигнала тревоги, встаньте на место, прежде чем автоматически остановится, отбросьте большую раму.

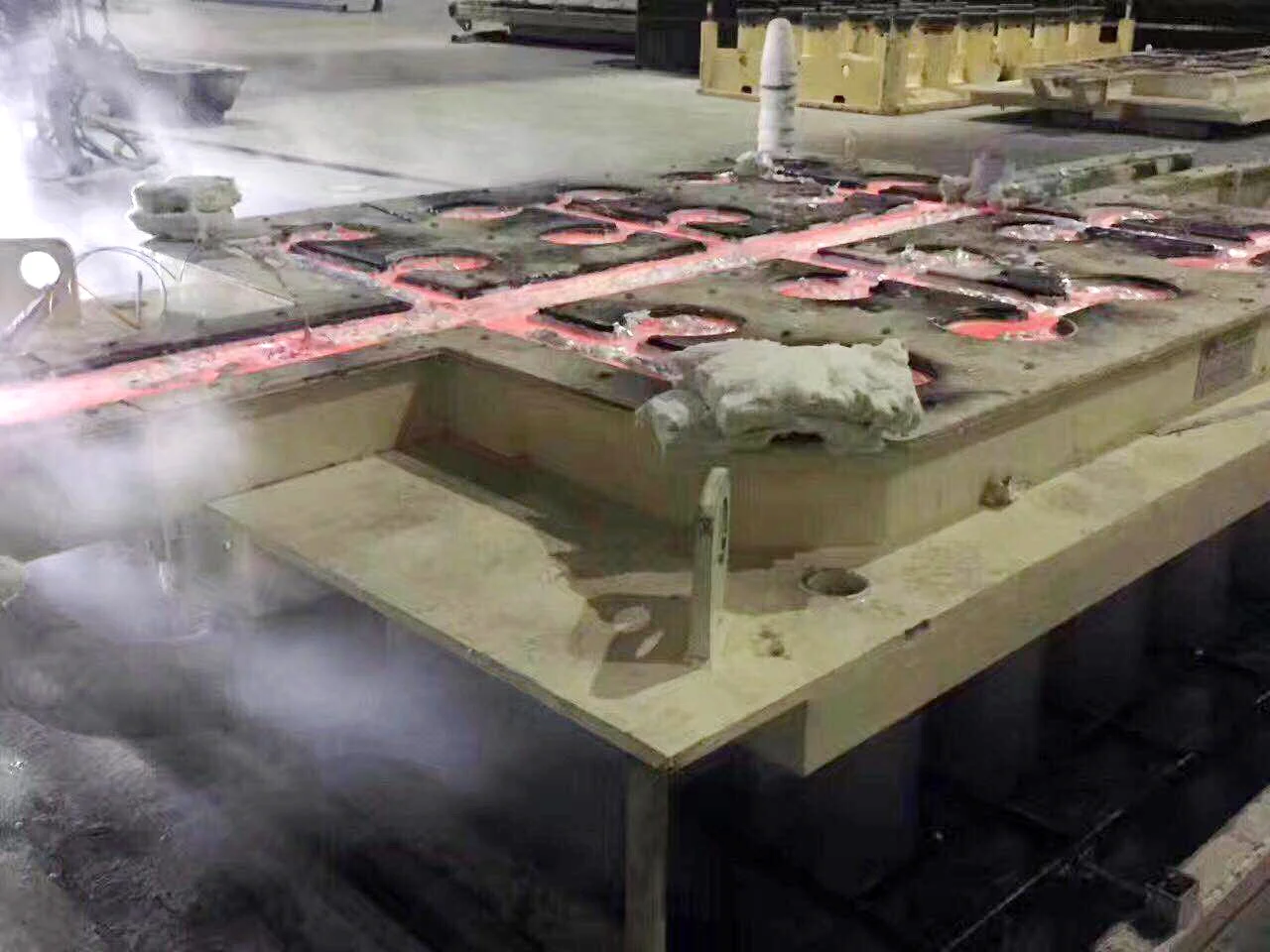

C. Пресс-форма для литья
Нижняя часть соединена с подъемной платформой, установленной в верхней части головки манекена. Манекен платформы для отделки сварочной структуры, все с использованием 10 мм толщиной A3 стальной пластины сварки, высота сварки 600 мм, снятие стресса отжига до обработки после сварки, обеспечить вертикальность верхней поверхности и оси цилиндра манекена бар головы после установки требований. В верхней части пустышки площадка для сетчатой структуры, в которой утечка алюминиевой жидкости может течь в хорошо плавно, без подвесного алюминиевого корпуса. В четырех углах пустышки платформы с матрицей, соответствующей литьевой платформе опорного устройства, удобного ручного зажима, наблюдения оператора. Окрашенная серая нитро-эмаль.
6. Вспомогательное устройство литья инструмента

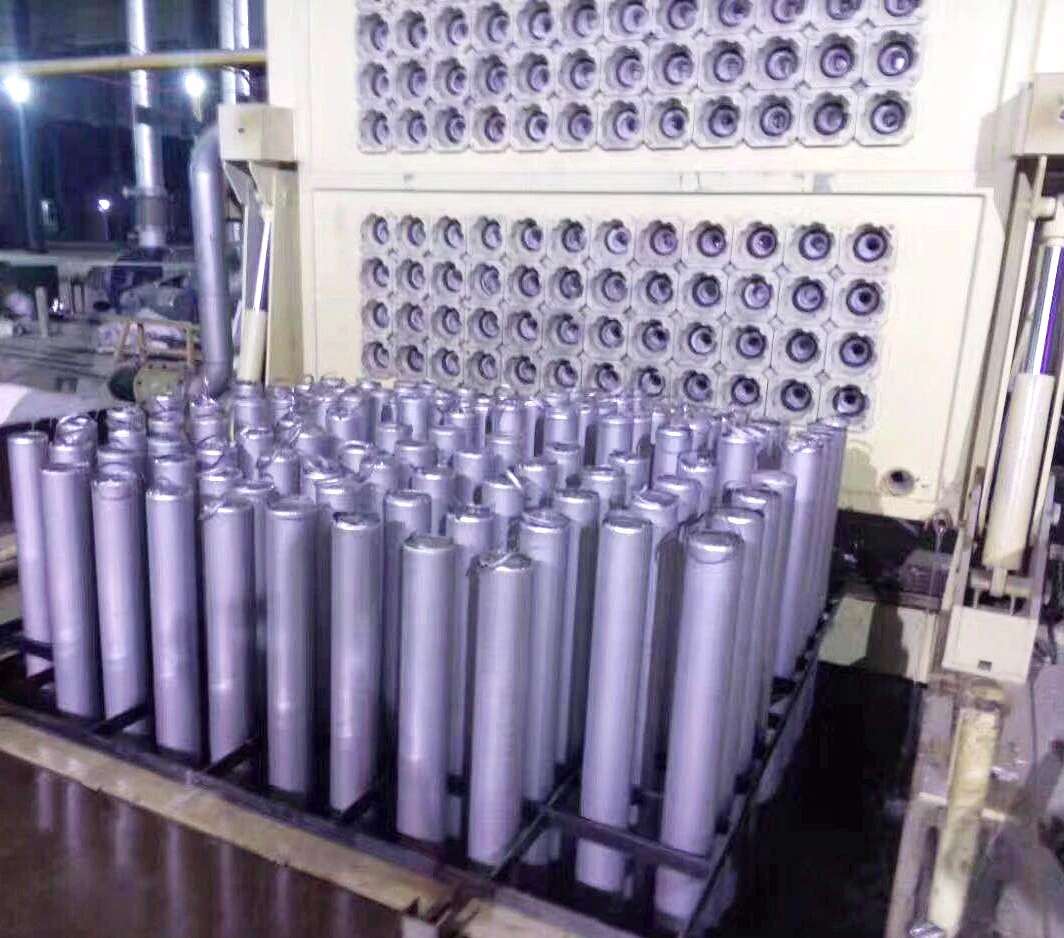

А. Опора скважины: Убедитесь, что литье после конца, поднятие стержня не происходит из алюминиевого стержня.

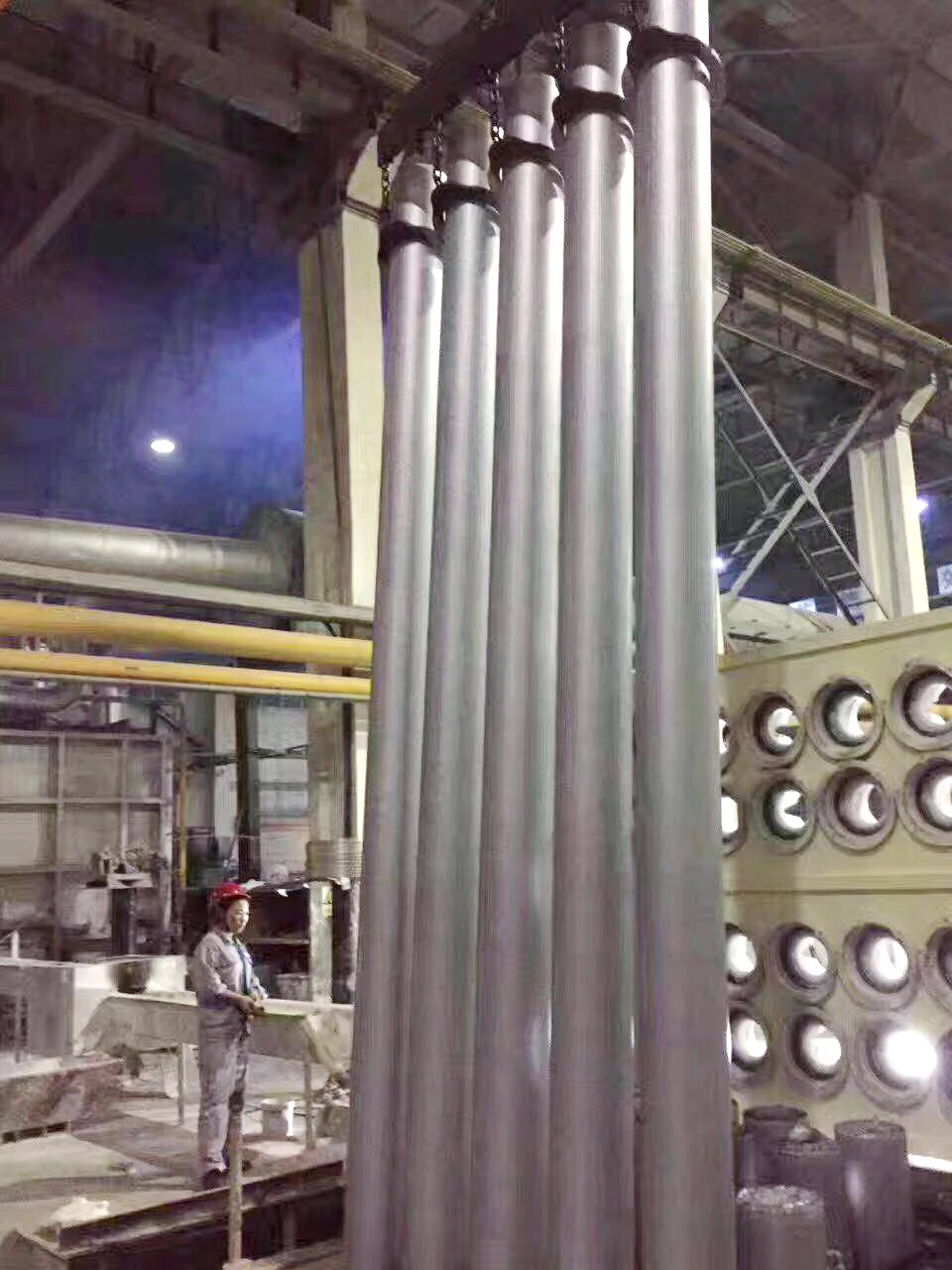

B. Тип алюминиевого стержневого подъемного кольца: обеспечить литье закончено, алюминиевый стержень безопасный подъем к назначенному двору.
D. Машина для резки
Launder & фильтр коробка
1,Керамический жидкий алюминиевый желоб и фильтровальная коробка 5 мм стальная пластина и покрывало из силикатного хлопка, 6 # угол стальной поддержки.
(1) Основной слот 20 "280x270 мм (2) керамический фильтр.
2,Производительность сохранения тепла хорошая, не паста, жидкий алюминий Легкая очистка, стойкость к чистке, отсутствие загрязнения, стабильный расход, хороший эффект фильтрации и характеристики легко изменить.
