3 оси вертикальный обрабатывающий центр с ЧПУ

Item

Unit

XH7125

XH7132(A)

VMC800

Table travel(X,Y,Z)

mm

400×250×400

620×350×500

800×460×500

Table size

mm

600×250

920×320

800×460

Number/Width/Distance of T-slot

mm

3-14-75

3-14-85

3-18-150

Distance from spindle nose to table surface

mm

60~460

100~600

150~650

Distance from spindle axis to column guideway

mm

325

395

560

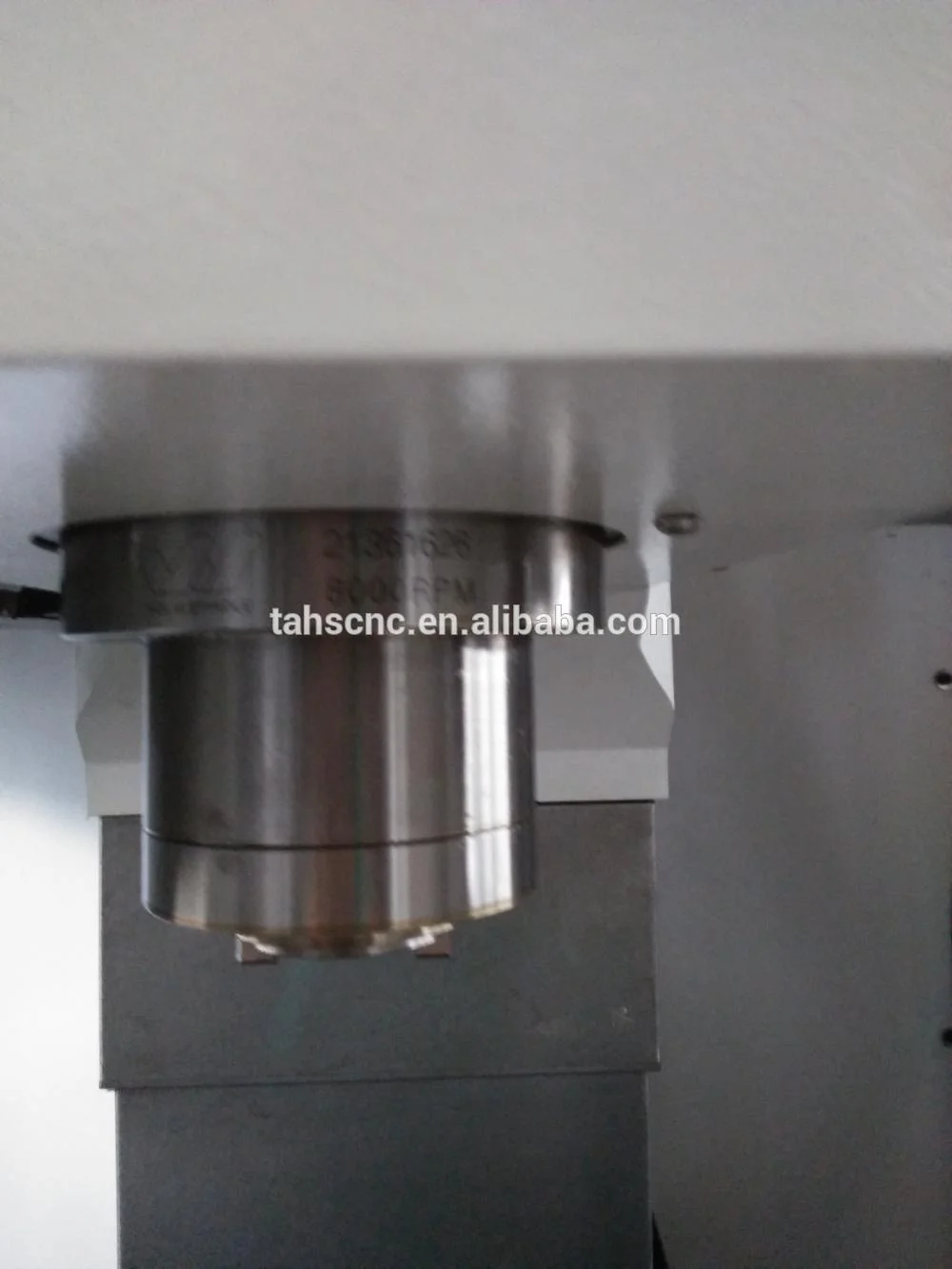

Taper of spindle

BT30

BT40

BT40

Spindle speed range

r/min

60~6000

60~6000

40~6000

Spindle motor power

kw

3.7

(AC servo)3.7

3.7(5.5)

(AC servo)3.7(5.5)

7.5

(AC servo)7.5

Rapid traverse speed(X,Y,Z)

m/min

6

18

30/30/24

Cutting feed speed(X,Y,Z)

mm/min

2.5~3000

2.5~3000

2~10000

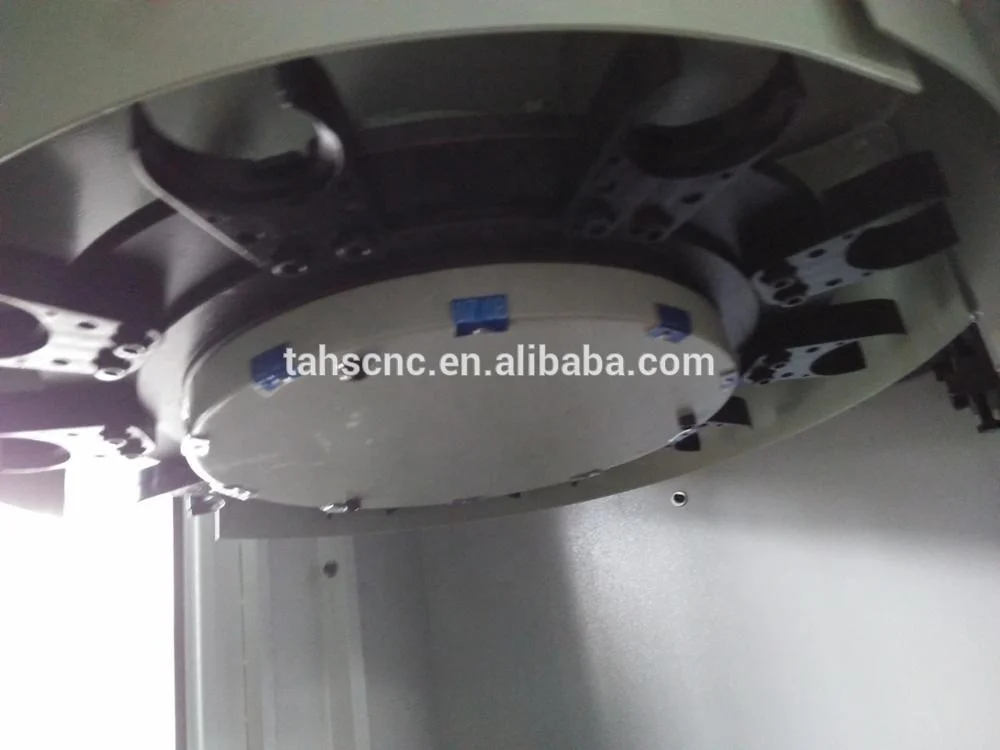

Tool magazinpability

qty

10

16

16

Max.dimension of tool

mm

φ92

φ120×200

φ130×300

Max.weight of tool

kg

5

8

8

Positioning accuracy

mm

±0.015

±0.015

±0.015

Repeat positioning accuracy

mm

±0.075

±0.0075

±0.0075

L×W×H

mm

1650×1600×2000

2020×1970×2160

2450×2200×2300

Net weight

kg

1530

2750

4650
